Screwin-A-Round (сменный визуализатор экструдера).........

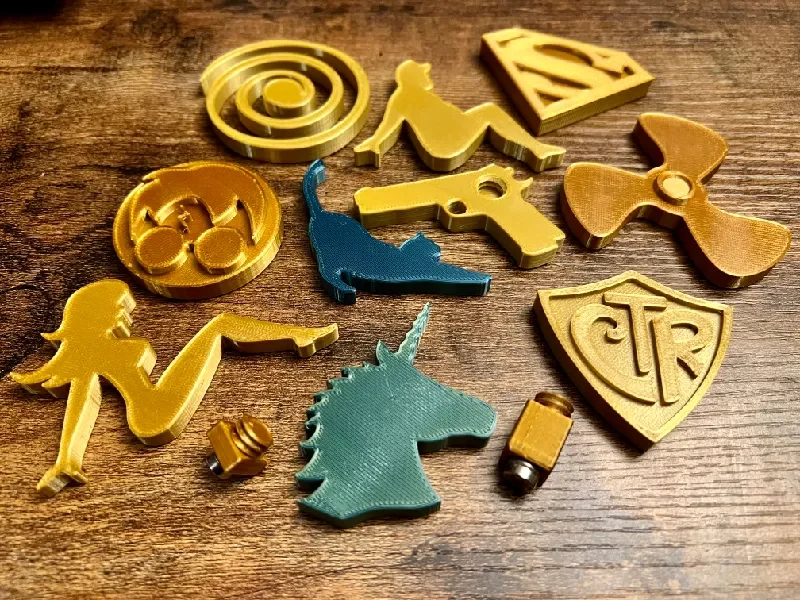

Это был мой первый проект визуализатора экструдера. Я хотел создать систему, в которой требовалось бы от одного до двух постов с магнитами, но было бы несколько вариантов стилей. Правильно, этот принт позволяет вам менять разные тарелки на все, что вам хочется увидеть в течение дня, с помощью всего лишь одного поста. Кий взрыв головы.

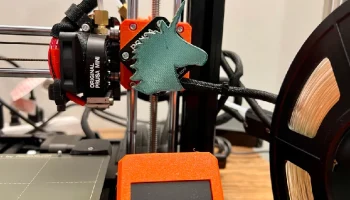

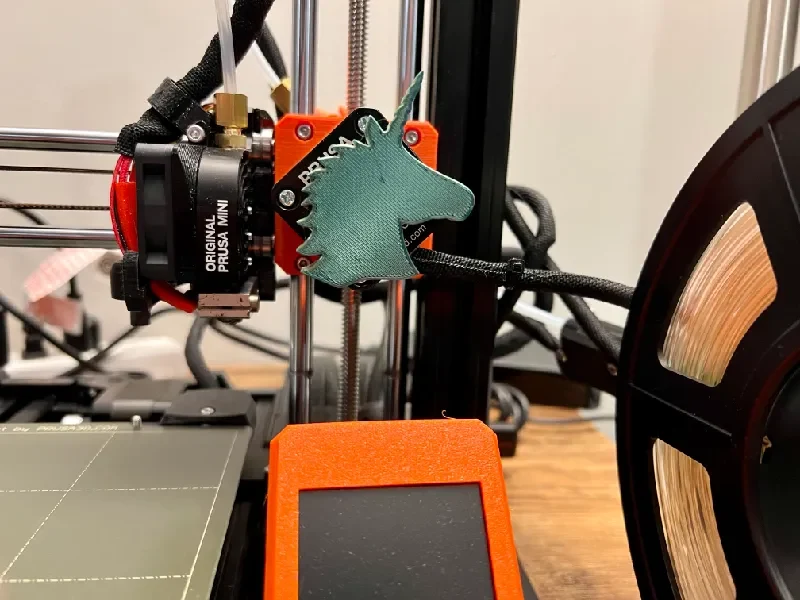

Теперь поддерживает двигатель Mini+ X!

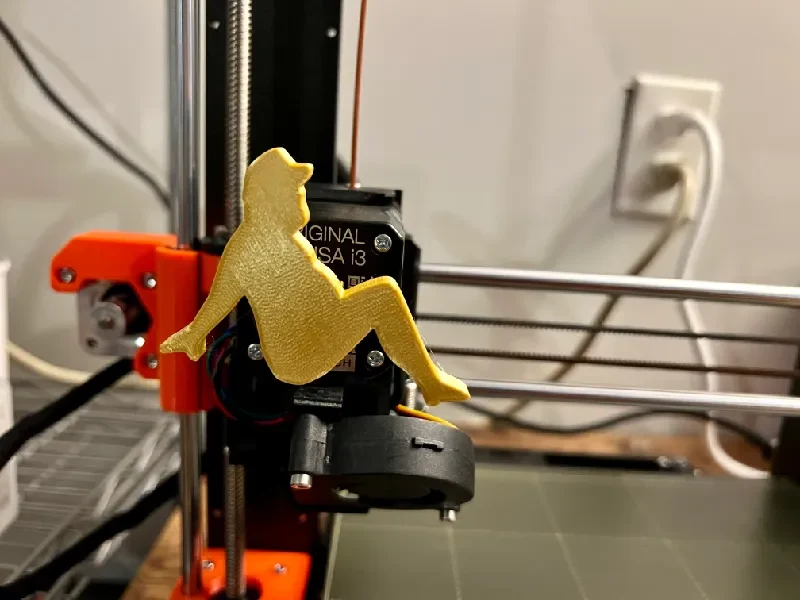

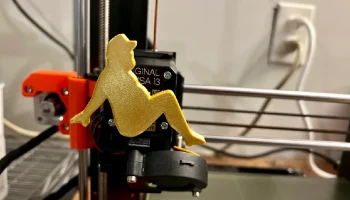

***только обязательно проверьте ширину пластин на мини, так как я считаю, что широкий принт, как у девушки с брызговиками, может быть слишком широким для мини+***
Скоро появятся новые тарелки!
(табличка ignignokt, добавлена 5/9 — эта табличка представляет собой ремикс модели ChaosCoreTech с http://www.thingiverse.com/thing:1971976)
Обновление от 8 мая: обратите внимание на стенд для этого проекта под названием «Screwin-A-Round Showin' Off»:
https://www.printables.com/model/199726-screwin-a-round-showin-off-display-stand

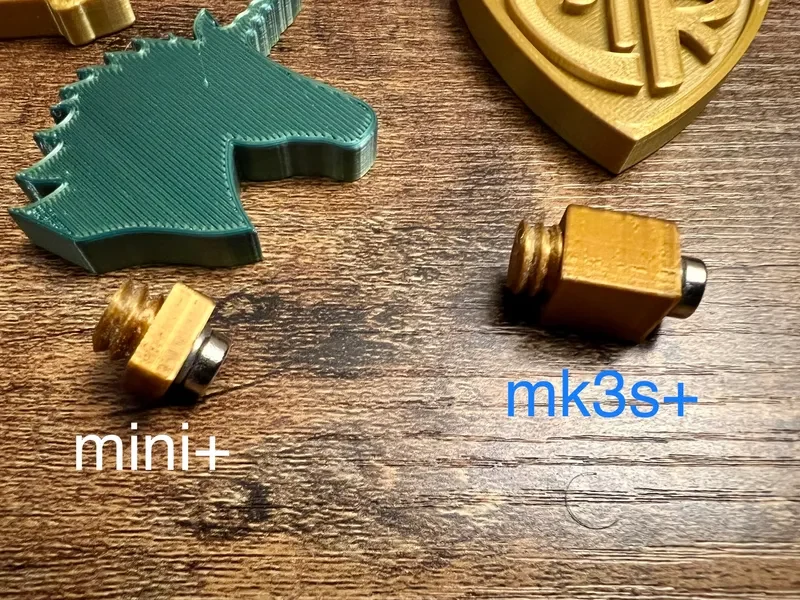

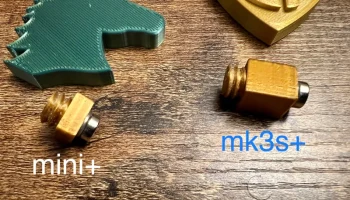

Обновление 1: Сообщения теперь обновлены с помощью sa_post_main, подходящего для mk3s+ И mini+, хотя я рекомендую расширенное сообщение для mk3s+. Я включил удлинительную стойку, чтобы освободить вентилятор экструдера на mk3s+ на некоторых больших пластинах во время их вращения. Какой столб лучше всего сочетается с какой пластиной, решать вам. Однако для mini+, скорее всего, понадобится меньшая основная стойка, чтобы пластины не цеплялись за слегка наклоненный корпус экрана mini+ при прикреплении к двигателю X. Возможно, вам придется внимательно следить за зазором, поскольку наклон экрана является переменным.
Обновление 2: тематическая табличка «Поттер» теперь подходит для обоих постов.

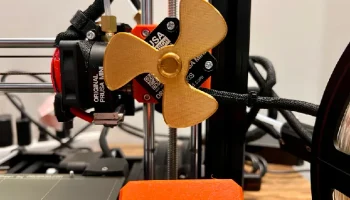

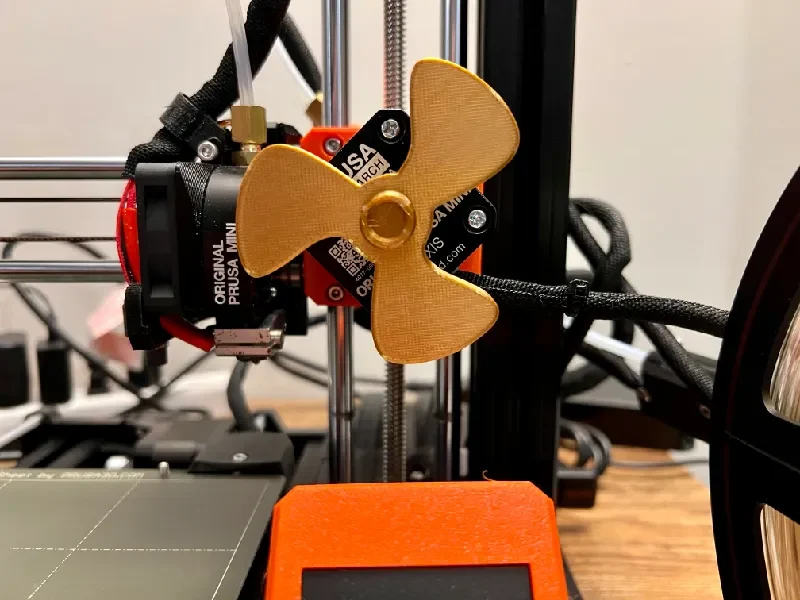

Обновление 3: Пластина пропеллера была спроектирована таким образом, чтобы немного уменьшить высоту центральной части, чтобы избежать зацепления задней части слегка наклоненного экрана на mini+, когда двигатель x находится в положении печати.
***Новые столбы имеют квадратную форму у основания.
Пластина Игнинокт (на мини+)

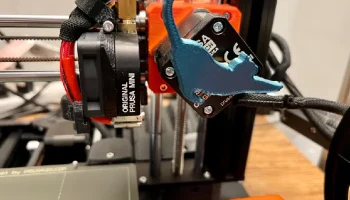

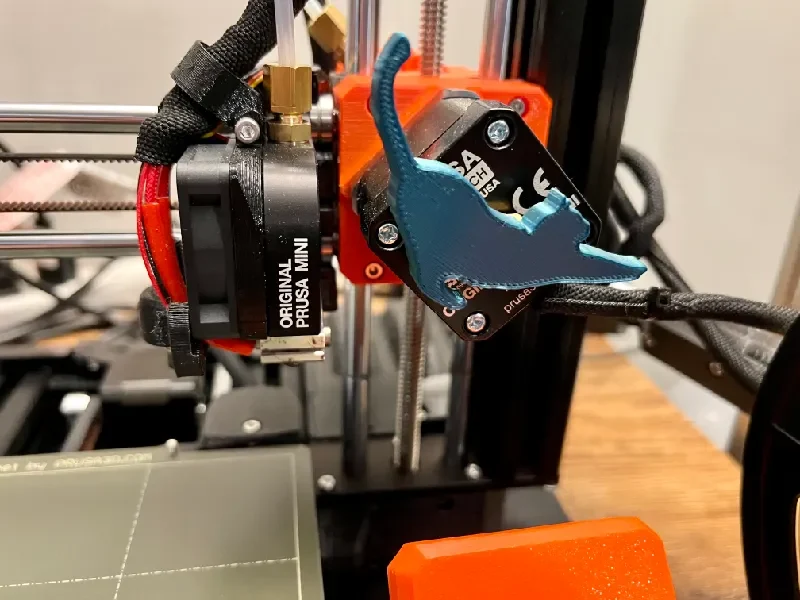

Кошачья тарелка
Вихревая пластина

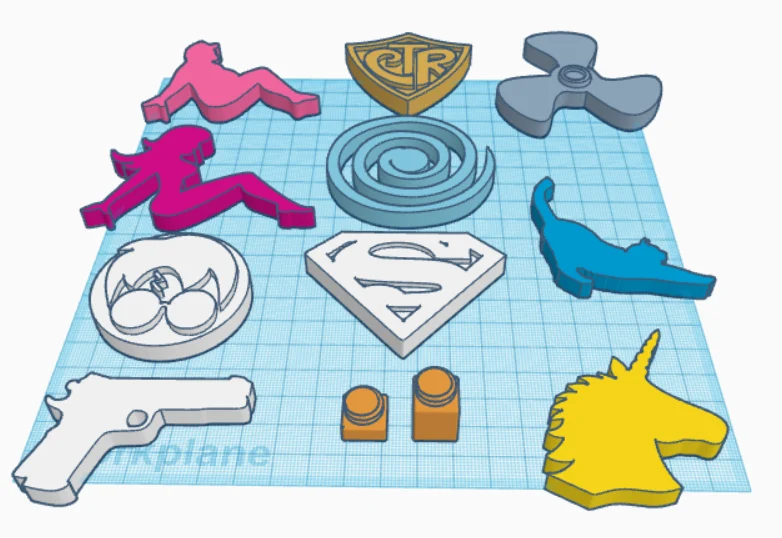

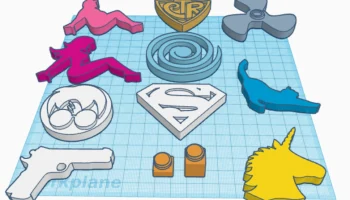

-Это было сделано для того, чтобы вы могли делать свои собственные тарелки из всего, что захотите. Просто используйте резьбу объекта-стойки (какую бы вы ни хотели), вырежьте фигуру из своего собственного 3D-объекта, а затем убедитесь, что вы увеличили объект с внутренней резьбой на 1,6 мм (или 1,7 мм) по осям X и Y (обеспечивает правильное прилегание резьбы). В Tinkercad это очень простой процесс.
-я использовал 20% заполнение

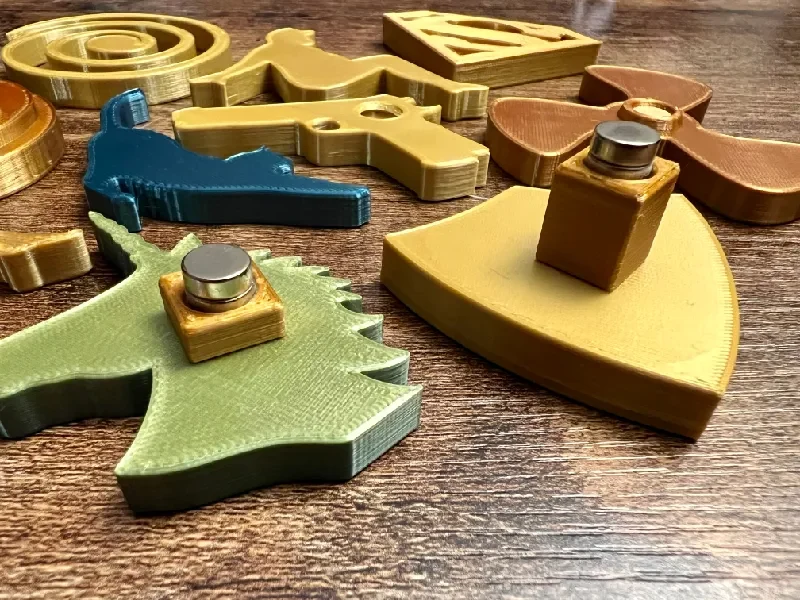

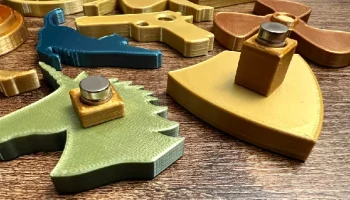

-я склеил два магнита 8х3 мм вместе, а затем приклеил их в углубления на стойках.
— пластины и стойки были спроектированы так, чтобы их можно было легко печатать такими, какие они есть — никаких опор не требуется.

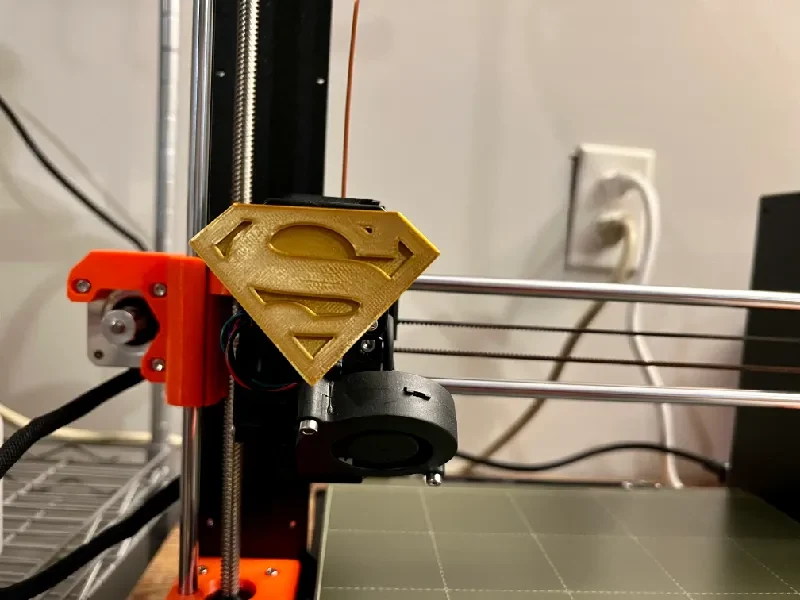

-Добавьте цвет с помощью другой нити для некоторых тарелок, например, для Супермена или Поттера.
-В зависимости от вашей машины вам может потребоваться просто закрутить винты на каждой пластине, чтобы устранить любые несоответствия. просто несколько раз затягивайте и ослабляйте винт, пока он не станет красивым и гладким :)
