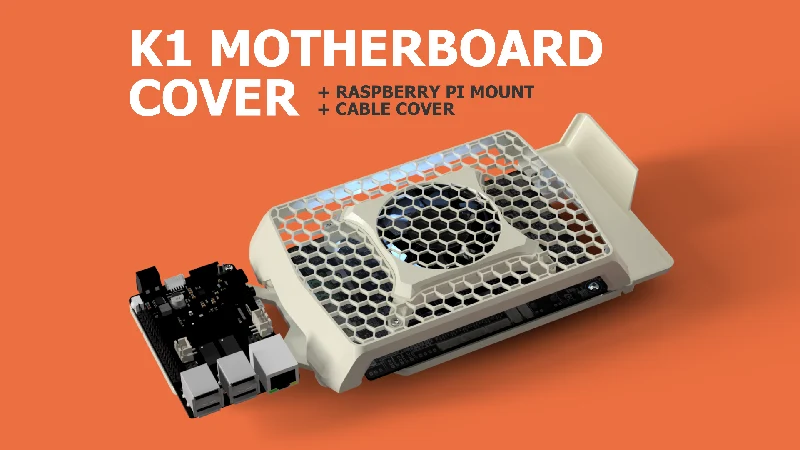

Крышка материнской платы + дополнительный удлинитель для ...
Это совместимо только с K1 (не с Max).
Основная цель этого крепления — обеспечить некоторую защиту материнской платы, если вы используете принтер без нижней панели. И если вы установите этот мод, вы все равно больше не сможете его прикрепить.
Вторая цель — отодвинуть материнскую плату от ремня, а для еще большей безопасности я добавил крышку кабеля.

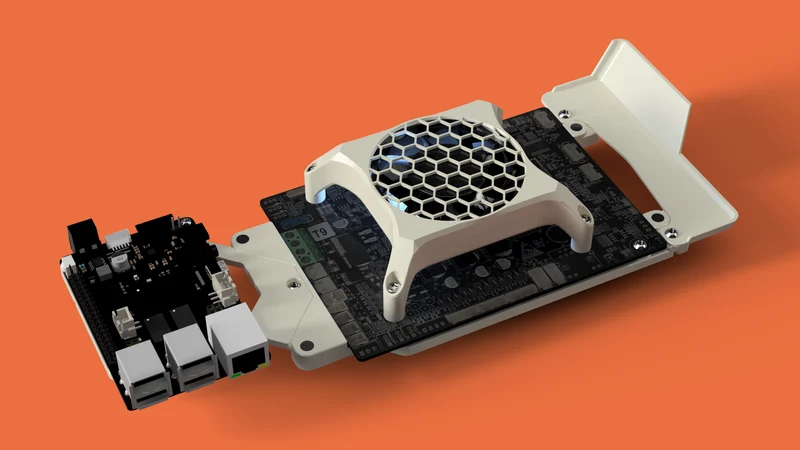

И третья причина — возможность использовать пуст��е место рядом с платой для установки чего-то еще. На данный момент я сделал крепление RPI, так как надеюсь, что в ближайшем будущем с его помощью можно будет управлять платой K1. И если это сможет вдохновить людей, обладающих знаниями, воплотить это в жизнь, это было бы замечательно.
А если вы хотите смонтировать что-то другое, вы можете сделать ремикс. Все детали также доступны в пошаговых файлах.
Для сборки вам необходимо распечатать и эту модель.

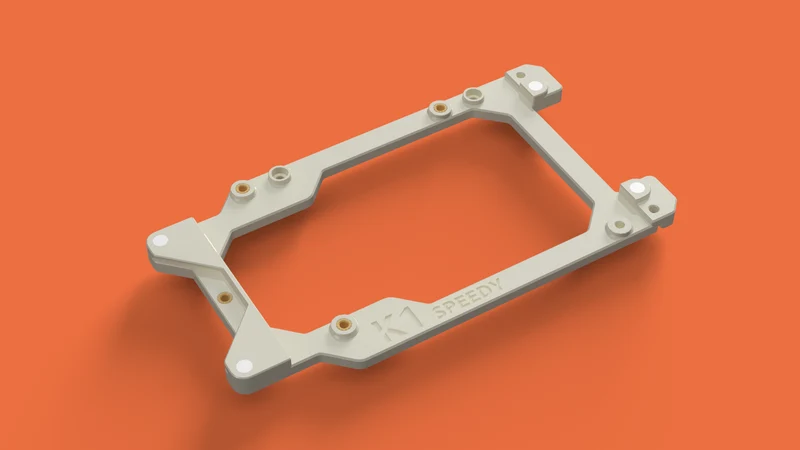

Крепление вентилятора для материнской платы Mk2 Collection
Спецификация материалов
— 8 неодимовых круглых магнитов 6х3 мм (подойдет и 2 мм).
— 4 вставки для термофиксации M3 5x4 мм (ШxВ).
— 1 винт M3 x 8 мм.
Инструкции
1 — Постобработка напечатанных деталей

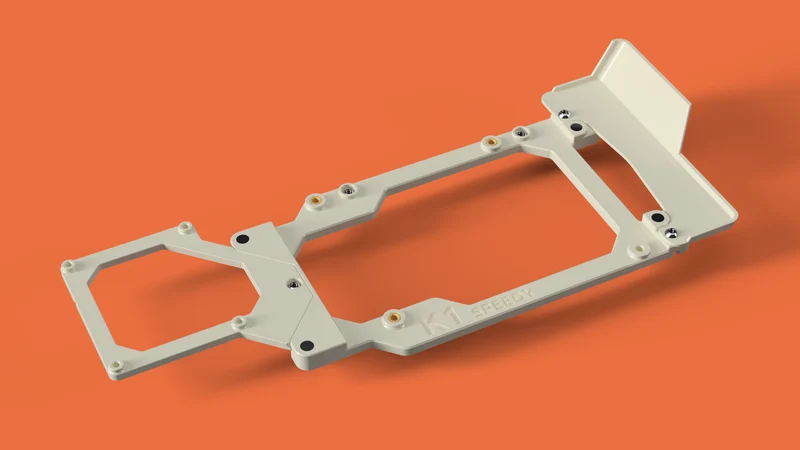

Прикрепите 4 термофиксирующие вставки к креплению материнской платы с помощью паяльника.
Вставьте магниты в крепление материнской платы сзади и нажмите на них, например, с помощью большого шестигранного ключа, который вы получили вместе с принтером. Нажимайте на них, пока они не окажутся на одном уровне с верхней поверхностью.
Вставьте магниты в крышку материнской плат��. Обратите внимание на совпадение полярности магнитов на креплении материнской платы.
Начните с размещения его вручную вот так, затем используйте плоскогубцы, чтобы протолкнуть его дальше. И, наконец, протолкните его до упора с помощью шестигранного ключа через шестигранную сетку.
2 — Подготовка принтера
Выключите принтер и отключите его от сети.
Отсоедините дв�� USB-кабеля и ленточный кабель от материнской платы (ленточный разъем имеет направленный вверх рычаг, черную пластиковую часть).
Снимите тачскрин и отсоедините шлейф с этой стороны тоже.
Теперь самое сложное. Необходимо отклеить шлейф от пластикового корпуса и снять его полностью. Будьте осторожны, он хрупкий и заперт в канаве, будьте осторожны.
Разрежьте стяжки вокруг двух USB-кабелей. И переделать их кабель-менеджмент. Вам нужно максимизировать длину этих двух.
Отвинтите материнскую плату. Остальные разъемы снимать не нужно. Просто положите материнскую плату сбоку.
3 — Установка
Установите крепление материнской платы на место. И вставьте его на место. Вам придется сильно надавить, поэтому второй рукой удерживайте пластиковый корпус с другой стороны.
Используйте 2 винта M3 x 6 мм, которые ранее удерживали материнскую плату, чтобы закрепить крепление.
Установите материнскую плату и закрепите ее с помощью крепления для вентилятора (3 винта M3 x 18 мм от вентилятора) + 1 M3 x 6 мм для оставшегося отверстия (ранее на материнской плате).
Подключите 2 USB-кабеля обратно к материнской плате.
Подключите ленточный кабель к материнской плате и поместите другой конец в выходное отверстие, не направляя его внутрь желоба. Поместите его между желобом и ремнем.
Подключите его обратно к сенсорному экрану и установите.
Добавьте крышку кабеля и закрепите ее двумя винтами. (1 M3 x 6 мм от материнской платы + 1 M3 x 8 мм из спецификации)
Добавьте крышку материнской платы и вуаля, готово.
