Приспособление для захвата магнитного сепаратора с быстры...

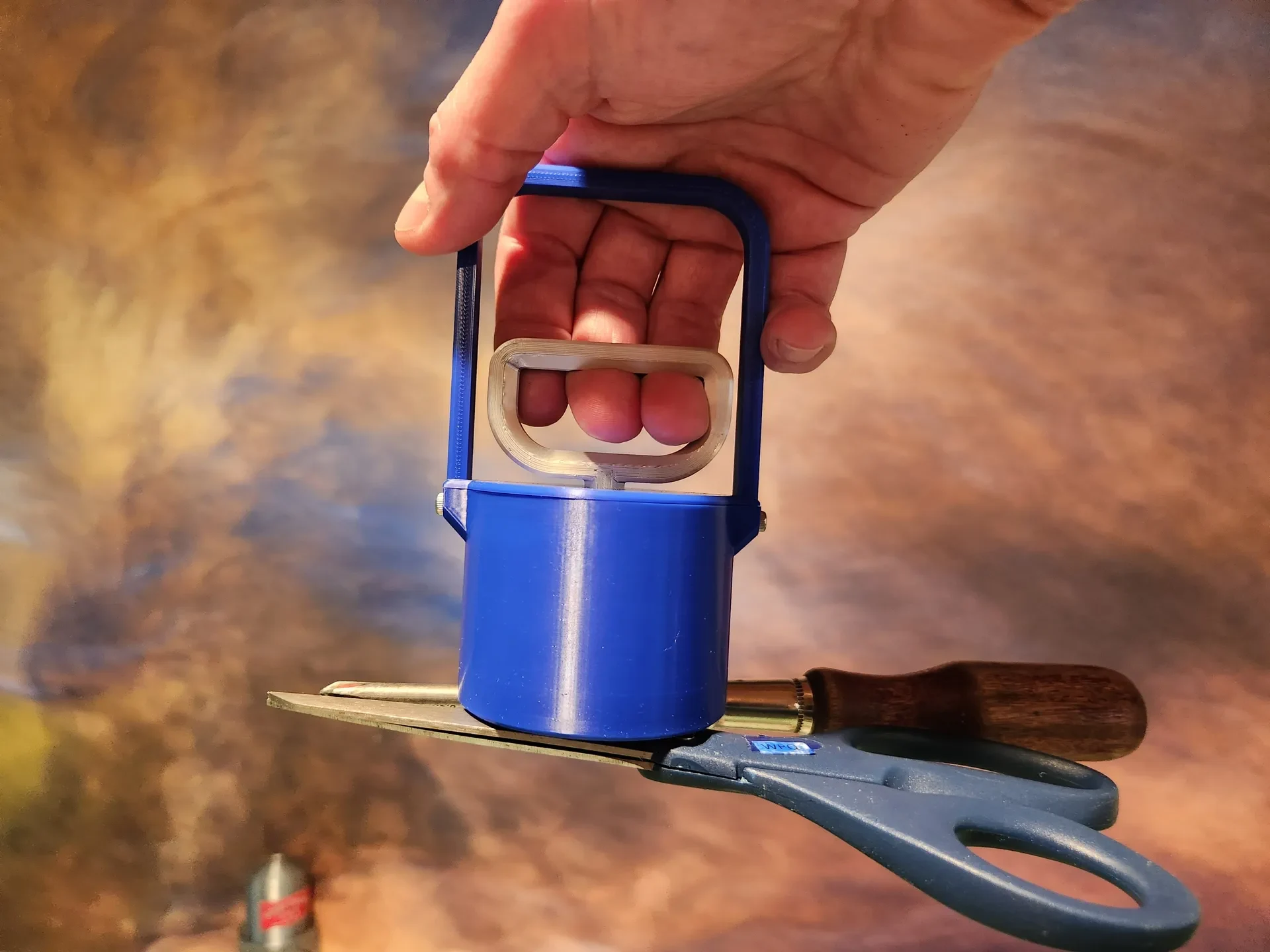

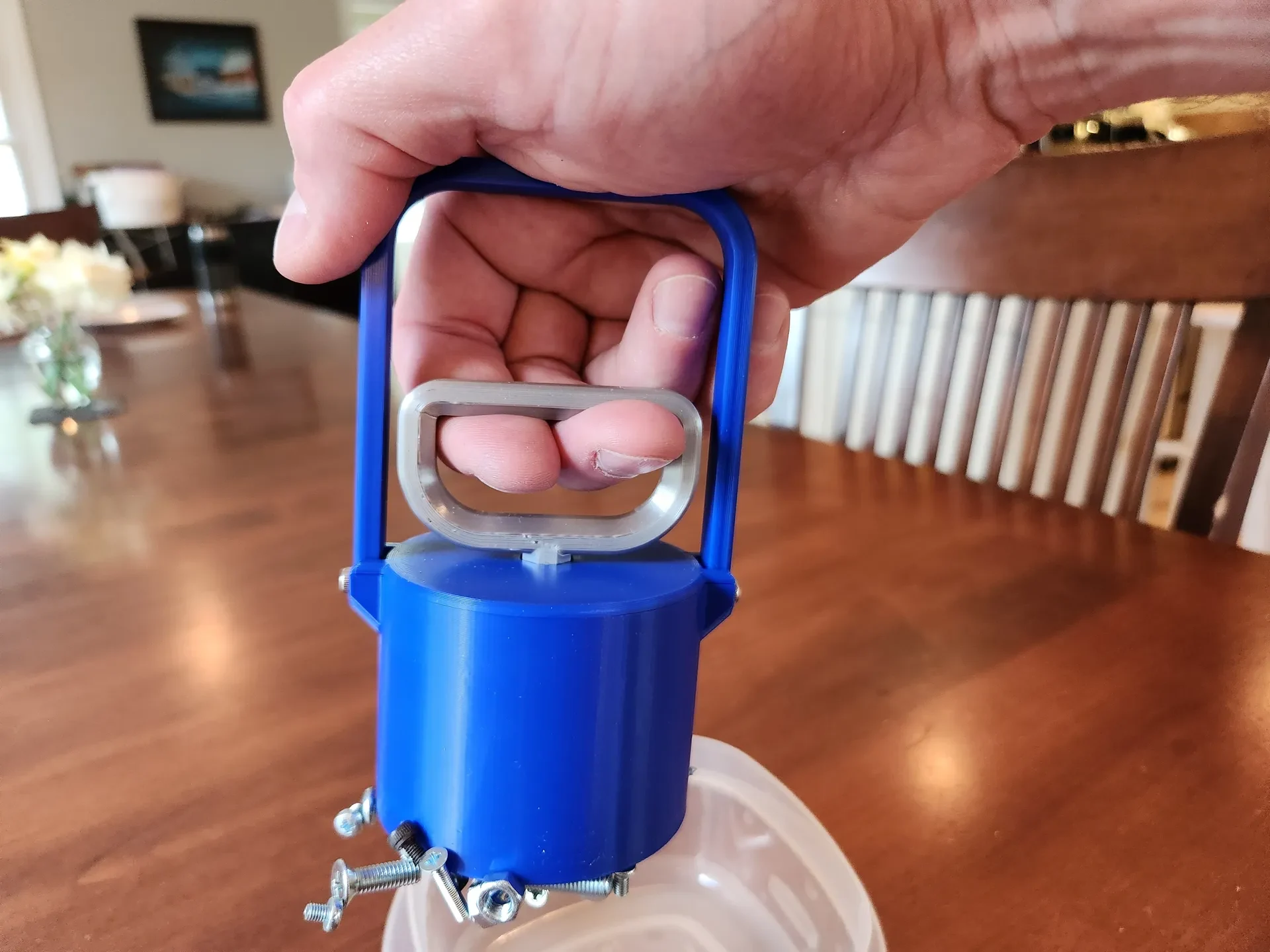

Обязательный инструмент, который поможет вам удобно брать различные металлические предметы на рабочем месте, а затем легко бросать их на место с помощью быстросъемной ручки (также может использоваться в качестве «переносного магнита»).

Все детали предназначены для печати без опор на любой высоте слоя, и я бы рекомендовал установить для параметра «Вертикальные оболочки → Периметры» значение 4. Обе ручки предназначены для печати на обратной стороне, а «Верхняя» часть предназначена для печати в перевернутом виде. В дополнение к отдельным файлам STL я также приложил файл «3MF», который включает все детали в их правильной ориентации, а также файл «gcode», который я использовал для печати файла, показанного на изображениях, на моем Prusa Mini.

Доступны два размера и параметрическая модель:

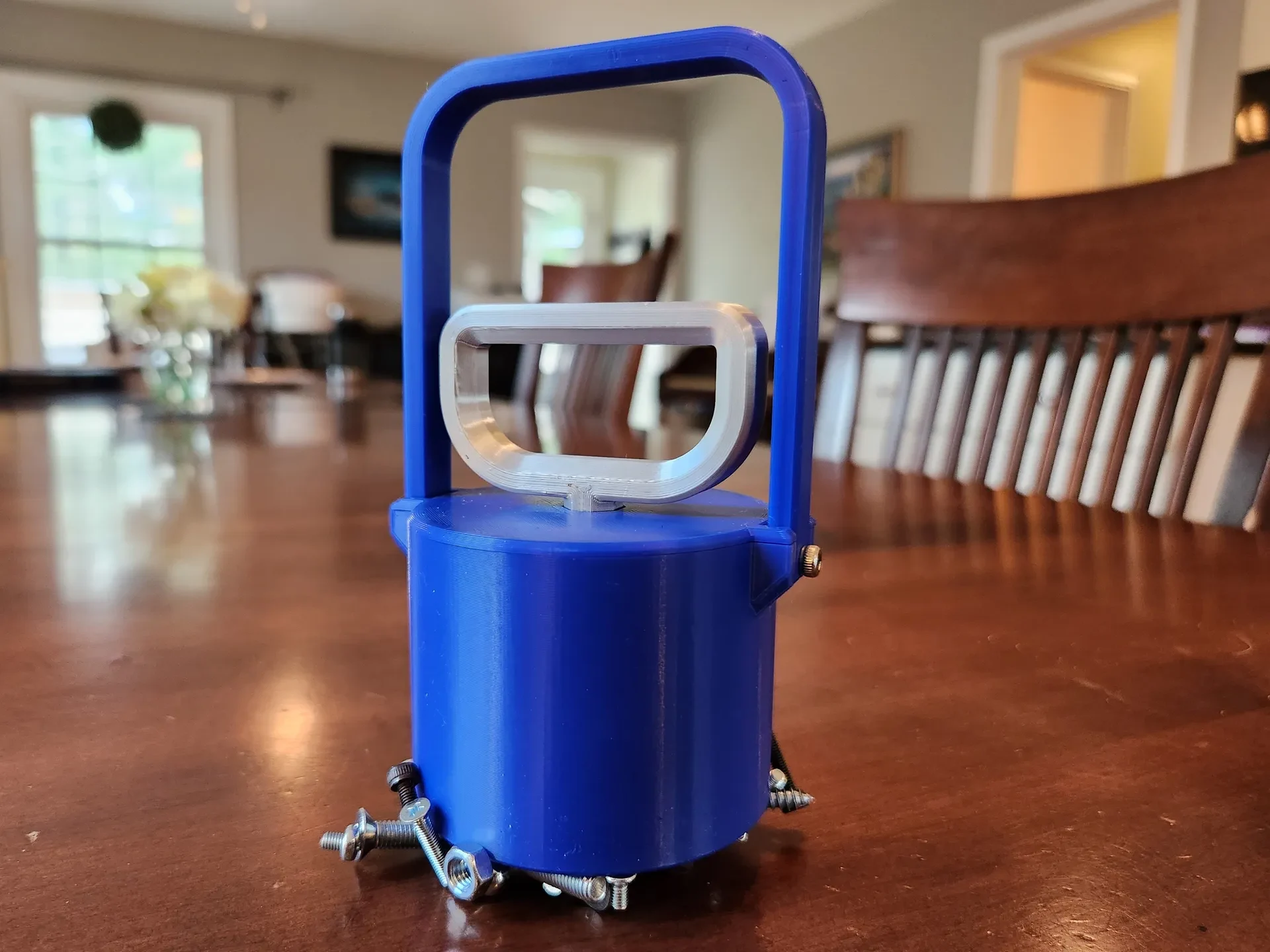

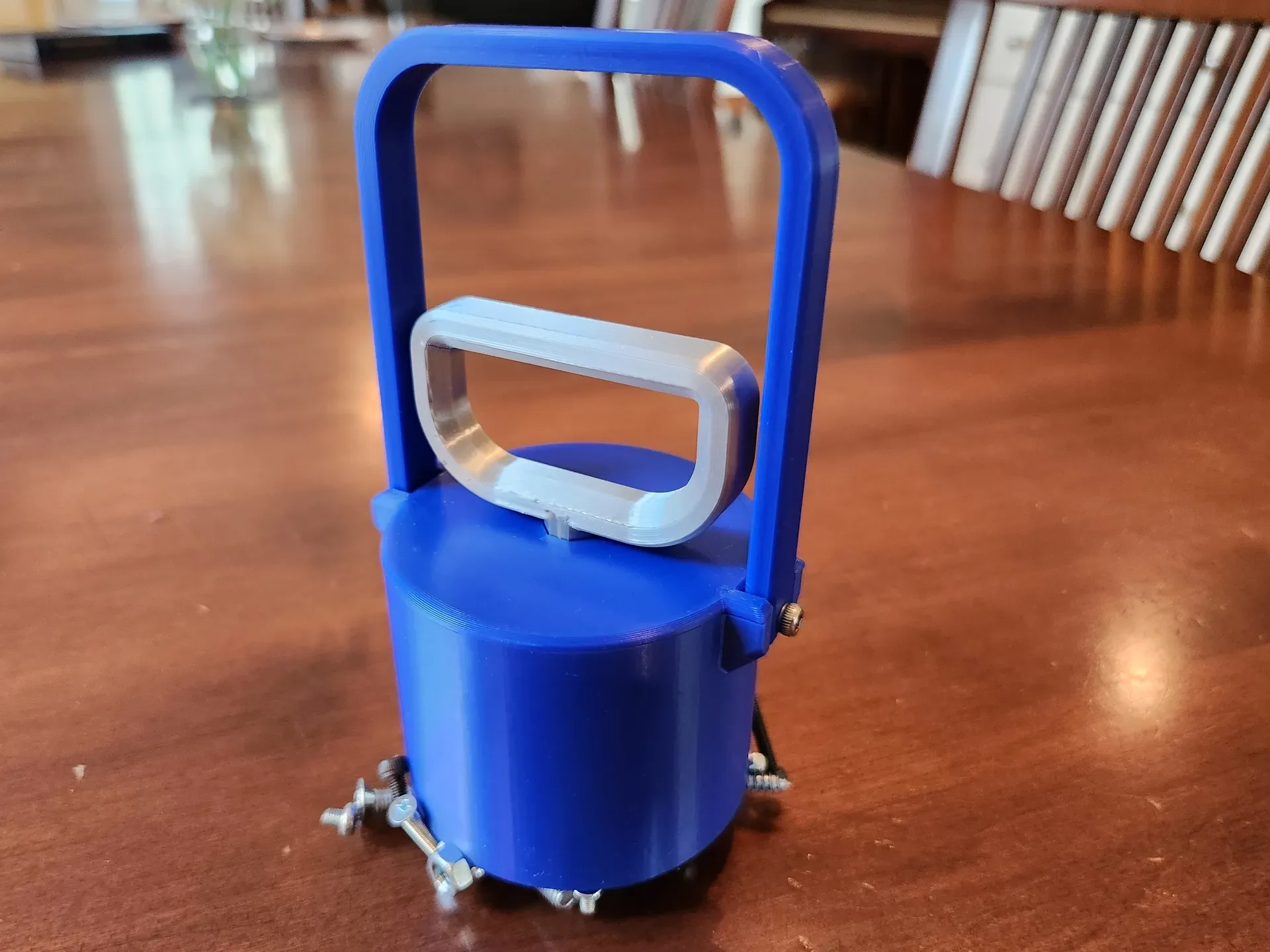

Для стандартных файлов (как показано на рисунках) вам понадобится магнит диаметром 2,4 дюйма (~ 60 мм) с центральным монтажным отверстием, например этот. (Кстати, тяговое усилие в 50 фунтов вполне подходит для этого применения.)

Я также загрузил файлы большего размера, предназначенные для магнита диаметром 3,2 дюйма (~ 80 мм), такого как этот (который на данный момент на самом деле немного дешевле, подумайте).

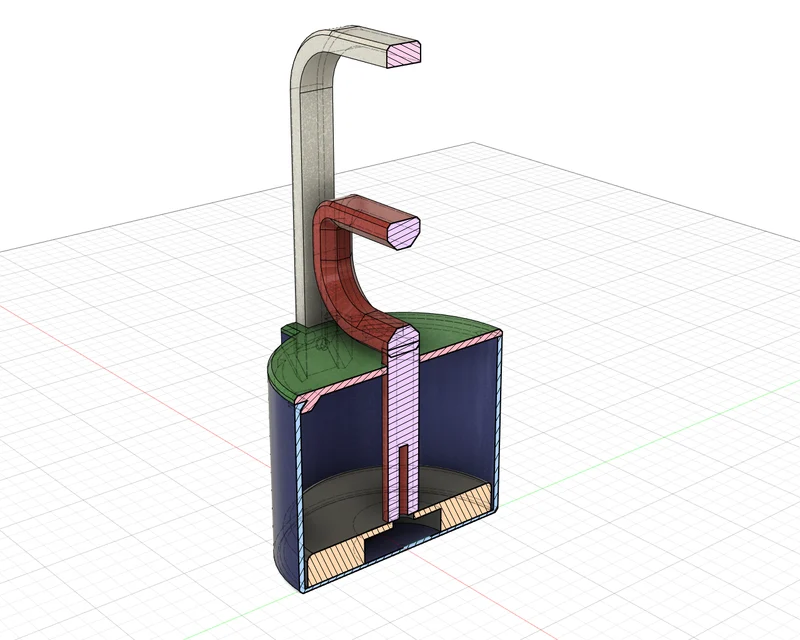

Кроме того, я решил поделиться своим параметрическим файлом Fusion360, который вы можете использовать для создания этих STL для любого размера магнита, который вы выберете. Просто откройте прикрепленный файл «Transfer Magnet.f3d» в Fusion360, перейдите к опции «Изменить → Изменить параметры», а затем настройте параметры «Magnet_Diameter» и «Magnet_Height». (Или, если Fusion360 вам не по душе, просто дайте мне знать в комментариях, какой размер магнита вы хотели бы использовать, и я буду рад сгенерировать для вас STL.)

Советы по сборке и изображения:
Наденьте «Рукоятку» на «Верхнюю» часть, повернув ее так, чтобы ручка совпала с горизонтально вытянутыми выступами на верхней части.
Прикрепите магнит к нижней части «Верхней части» с помощью небольшого шурупа или болта М3 длиной до 20 мм. (Примечание: если головка винта слишком мала, можно использовать шайбу.)
Вставьте ручку и магнит в часть «корпуса» и расположите ручку так, чтобы она совпадала с креплениями подъемной ручки на каждой стороне корпуса.
Совместите зажимы на «верхней» части с зазорами на «корпусе» так, чтобы она встала на место, а затем поверните верхнюю часть против часовой стрелки, чтобы она также совпала с креплениями ручки.
Используйте два болта M3 диаметром 8 мм, чтобы прикрепить деталь «Рукоятка подъема» к корпусу, просто позволяя резьбе болтов самонарезываться в предусмотренные монтажные отверстия на корпусе.
