Магнитная настольная подставка для Ultimulti-MMU (также п...

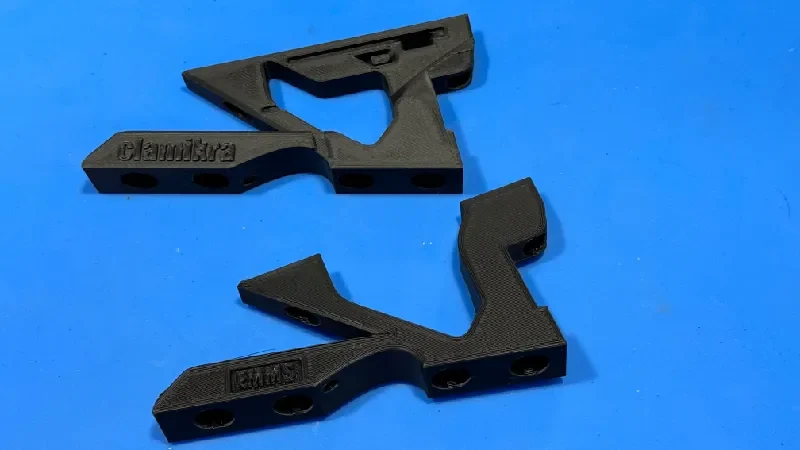

Я хотел фантастический Ultimulti MMU3 от @David, стоящий на вершине оригинального корпуса prusa *. Поэтому мне пришлось модифицировать оригинальный зажим рамы в подставку для плоской поверхности, которая не должна занимать много места на ограниченной верхней пластине.
Штамд занимает не так много места, поскольку он почти такой же широкий и длинный, как и сам MMU. Для более универсальной установки я сделал углубления для круглых магнитов 10х5 мм.

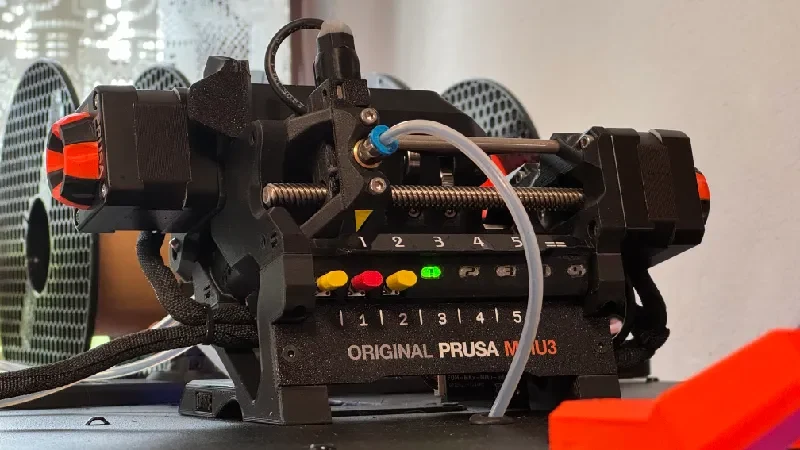

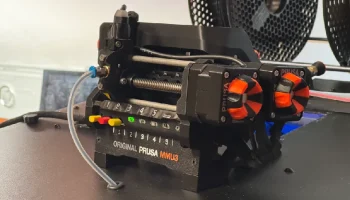

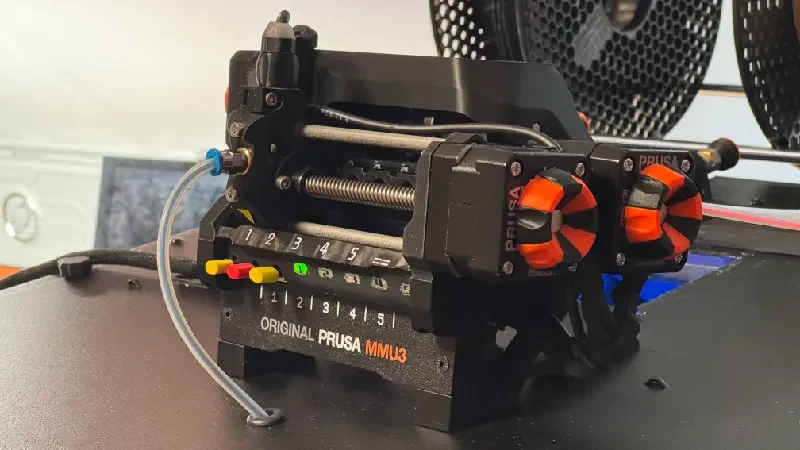

Вместе с плоскими противоскользящими резиновыми подушечками магниты очень прочно удерживают устройство на железной верхней части OPE, но при этом его всегда легко снять. Конечно, он будет стоять на всех других плоских поверхностях без магнитов. Для правильной работы Ultimulti MMU3 необходимо устанавливать под небольшим углом назад. Вот почему MMU/Ultimulti немного откидывается назад.
А поскольку у меня была красиво напечатанная табличка с этикеткой MMU3, я разместил ее заподлицо с передней частью ножек и MMU. Более того, табличка «Установка» закрывает вилки и кабели, что обеспечивает более аккуратный вид. Когда вы устанавливаете все магниты, они очень сильно прилипают, я имею в виду очень сильно, к поверхности железа. Чтобы облегчить его подъем, я сделал небольшое углубление в нижней части каждой ножки.

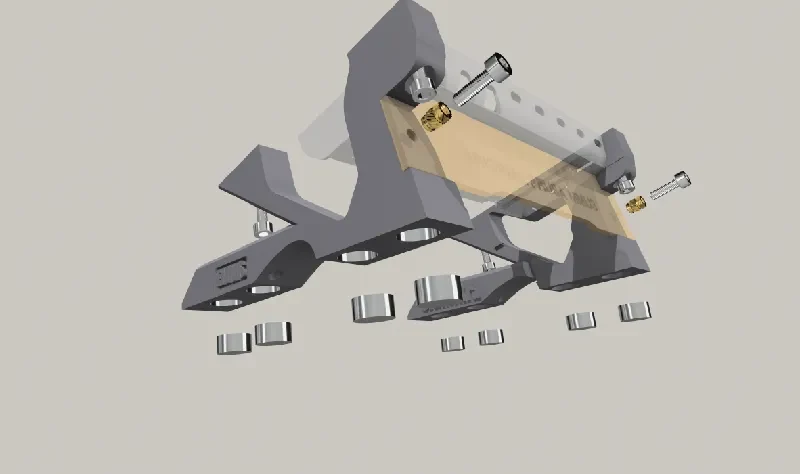

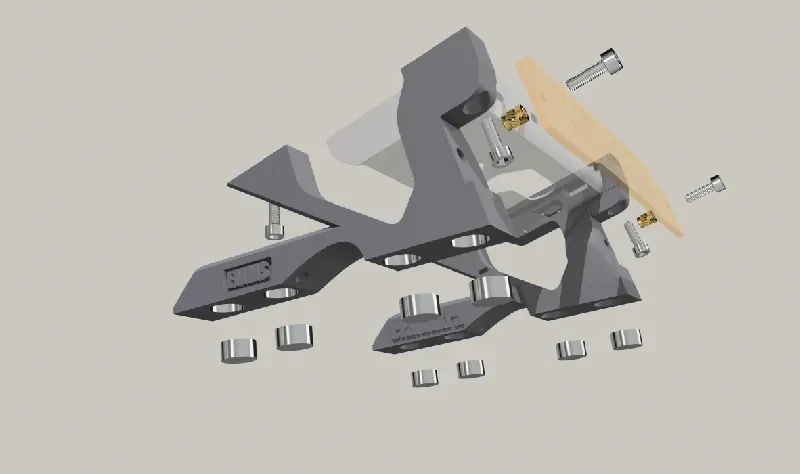

Печатал в PETG со стандартными настройками. Ничего особенного. Табличка с табличкой удерживается двумя винтами с шестигранной головкой M3 диаметром 6 мм, вставленными в термовставленные гайки M3. Можно вкрутить более длинные болты прямо в пластик или просто взять суперклей (но тогда пластина соединится с ножками навсегда.
На всякий случай закрепляю магниты каплей суперклея.

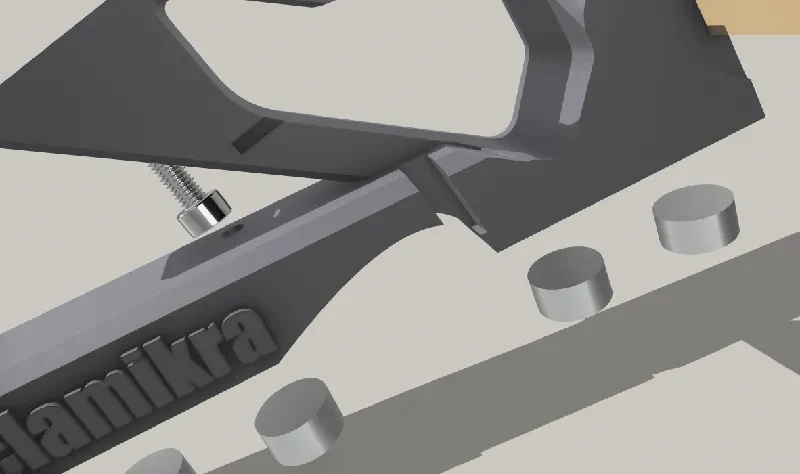

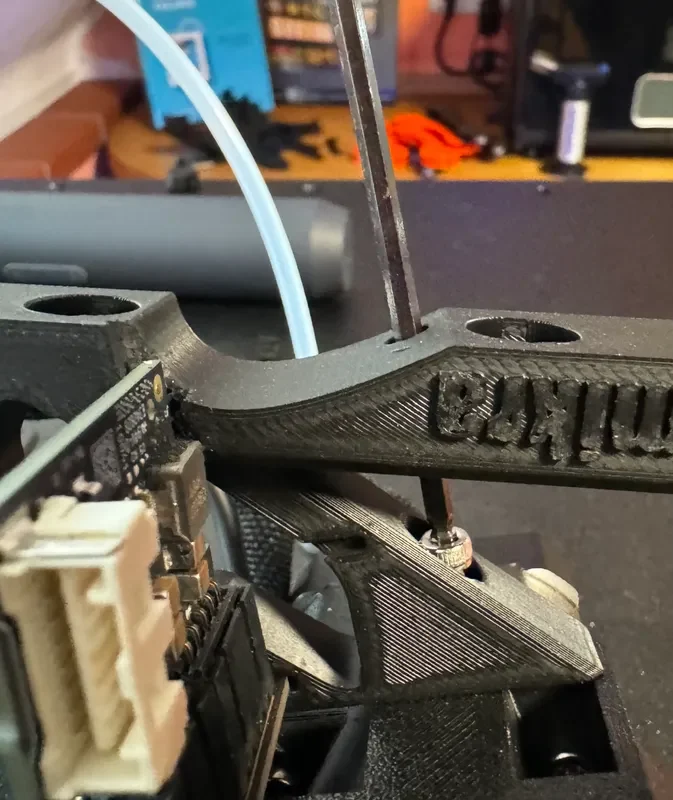

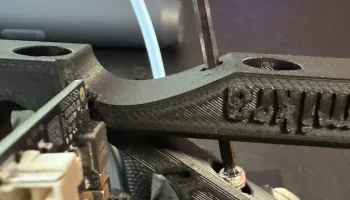

Чтобы облегчить сборку, используйте отверстие в ножке для закрепления винта в задней части ножки (см. фото). Проведите шестигранный ключ через отверстие к головке партитуры.
После сборки вам необходимо найти правильное место на OPE для MMU. Лучшее место — точно над входом нити в экструдер.
Просверлите небольшое отверстие диаметром примерно 5-6 мм и очистите металлические края, чтобы они стали менее острыми (следите, чтобы на принтер не попал металлический мусор. При сверлении снимите принтер, а если снять его невозможно, используйте одеяло и будьте осторожны при снятии покрытия. Я вставил в отверстие небольшое резиновое кольцо, которое нашел в ящике, чтобы защитить края. Вы можете использовать то или это в качестве втулки для отверстия. Вам придется немного уменьшить размеры этих моделей.
ОБНОВЛЕНИЕ 30.6.24: Добавлена система крепления с максимально низким профилем для экономии длины пути MMU-экструдер (потому что чем длиннее этот путь, ��ем больше петля буфера нити). На левой ножке имеется слот для установки платы prusa. Он обеспечивает защиту печатной платы и фиксирует ее в слоте.
* Предыстория этого дизайна:
Я пережил машину MMU2, которую я сильно модифицировал, чтобы она работала как-то надежно. Исходя из этого, для меня был важен легкий доступ к блоку MMU, и это причина, по которой я хотел, чтобы MMU стоял сверху, а не внутри исходного корпуса. Я разработал комплексное решение для установки 6 катушек, буфера RMU и Ultimulti MMU вместе поверх корпуса prusa с работающим внутри MK4. Ultimulti был последним компонентом, и я выпустил здесь «EMMS (внешнюю систему крепления MMU)» здесь, в печатных формах.
Мне нравится, что с Ultimulti Lee большая часть пути нити видна, даже не открывая его. А при необходимости открытие происходит быстро и легко с помощью единственного подпружиненного рычага. И это выглядит круто. Наконец, подвешенная электронная плата великолепна. И многое другое!
Пожалуйста, покажите мне свои результаты и пришлите мне фотографии ваших моделей. Мне нравится видеть, как вы используете эту модель. Если у вас есть идеи по улучшению, не стесняйтесь присылать их мне в комментариях. Я постараюсь учесть ваши предложения и модифицирую модель для особых нужд, если вы попросите меня об этом.
И конечно лайк <3 или оценка ⭐ дизайну всегда приветствуются.
счастливой печати, clamikra
Приложение:
Внешняя система крепления MMU для оригинального к��рпуса Prusa (OPE)
Эта магнитная подставка является частью более крупного проекта «EMMS (Внешняя система крепления MMU)».
