Фильтр для Трайдента (магнитный)

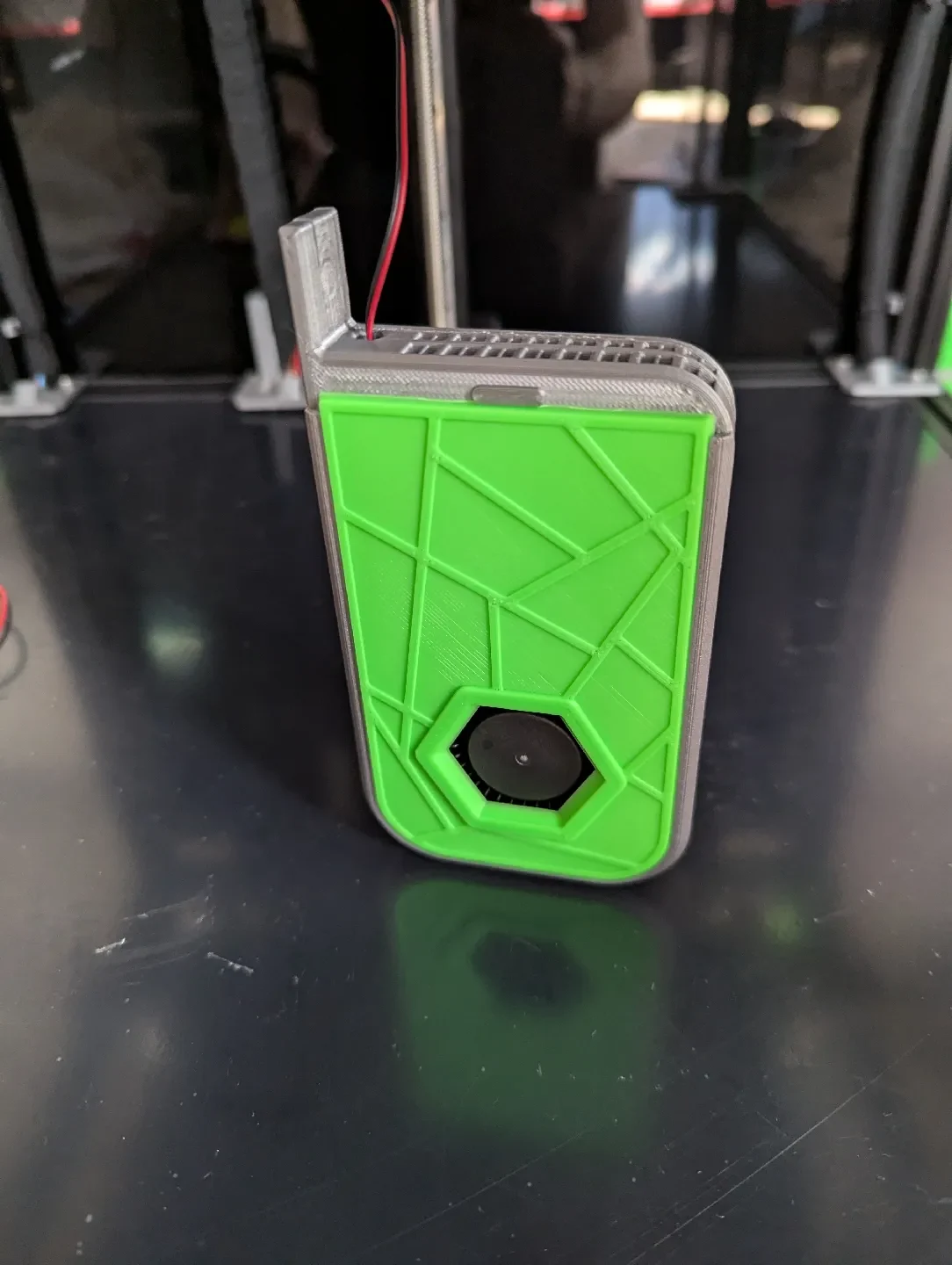

Я слышал хорошие отзывы об оригинале (Фильтр), но у меня не было возможности установить его на свой Трайдент. Я решил, что съемные вентиляторы будут более удобными, чем фиксированное крепление, поэтому я разработал несколько магнитных рамок, которые крепятся под рамой, и добавил отверстия для магнитов в оригинальные корпуса одиночных вентиляторов.

Необходимые детали:

Печатные детали
Корпус Р
Корпус Л
Крышка Р
Крышка Л
Мэг Маунт Р
Маг Маунт Л
Неодимовые магниты 6х3 мм (24 шт.)
Я использовал это: Amazon.com: FINDMAG, 50 шт. магнитов на холодильник, универсальные редкоземельные магниты размером 6x3 мм для белой доски, маленькие неодимовые магниты, круглые магнитные точки, мини-магниты для офиса, DIY, холодильника, кухни, поделок: промышленные и научные.
Пеллеты с активированным углем
Отличный источник оптовых поставок: Amazon.com: Aquapapa, 6 фунтов угольных угольных фильтрующих материалов в 6 сетчатых пакетах для аквариумных рыб: Товары для домашних животных
M3x8 BHCS (x4)
Вставные Т-образные гайки M3 (4 шт.)
5015 вентиляторов 24 В (2 шт.)
WAGO 221-413 3-контактные разъемы (x2)
Маленькие наконечники (x4)
3-4 фута (чуть менее 1 м) красного и черного проводов (где-то около 20-22 калибра вполне подойдет; все, что у вас есть от Voron, подойдет идеально)
2-контактный разъем JST «папа» и обжимные зажимы (x1) (опять же, все, что у вас осталось, подойдет идеально)

Распечатайте детали без опор из АБС-пластика. Я печатал на довольно низкой скорости, чтобы избежать деформации (первый слой — 20 мм/с, остальные слои — максимум 80 мм/с).

Для сборки начните с вдавливания магнитов в отверстия на магнитных креплениях и деталях корпуса.

УБЕДИТЕСЬ, что вы проверяете полярность перед их установкой; их трудно вырвать. Мой метод заключался в том, чтобы сложить магниты и вставить их один за другим в крепления для магнитов, затем приклеить по одному магниту поверх каждого установленного магнита и вставить их в корпус один за другим. Если один из них застрянет задом наперед (не спрашивайте, откуда я знаю), вы можете использовать небольшую плоскую головку, чтобы подкопать верхний край и вытащить его.

Заполните лоток на обеих частях корпуса как можно большим количеством углерода. Мне показалось, что проще всего закрыть крышку наполовину, заполнить ее через отверстие и встряхнуть, чтобы выровнять их, прежде чем закрывать крышку до конца.

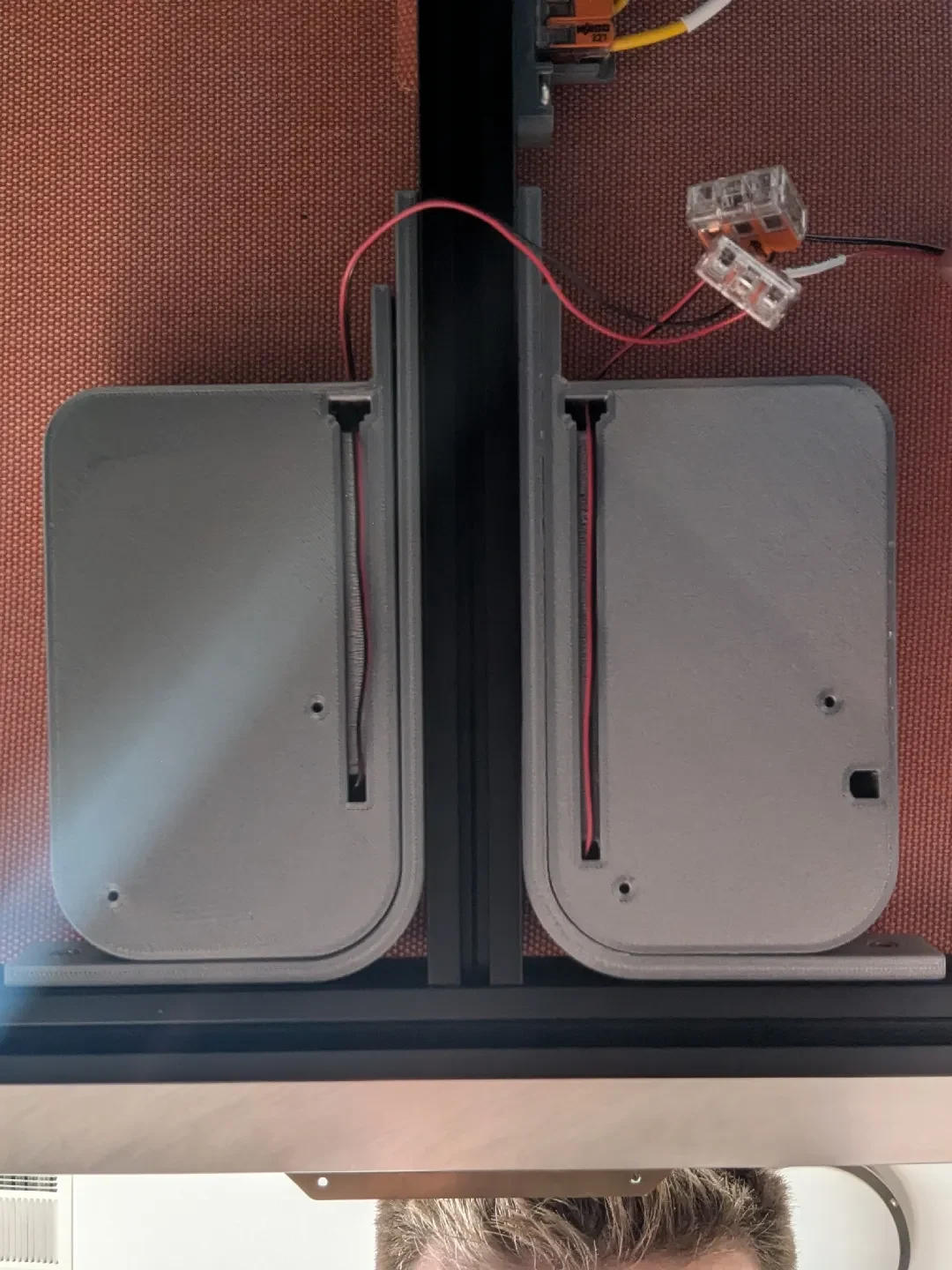

Вставьте две Т-образные гайки в обе стороны центрального опорного выступа станины и еще две во внутреннюю прорезь горизонтального выступа.

Следующий шаг зависит от вас. Если вы хотите, чтобы ваши вентиляторы были направлены в сторону задней части принтера, установите длинную сторону магнитных креплений на центральный выступ (я предпочитаю эту установку, потому что она направляет «чистый» воздух в сторону моего выпускного вентилятора сзади). Если вы хотите, чтобы ваши вентиляторы были направлены по бокам принтера, установите короткую сторону магнитных креплений на центральный выступ. Для установки креплений используйте винты M3x8.

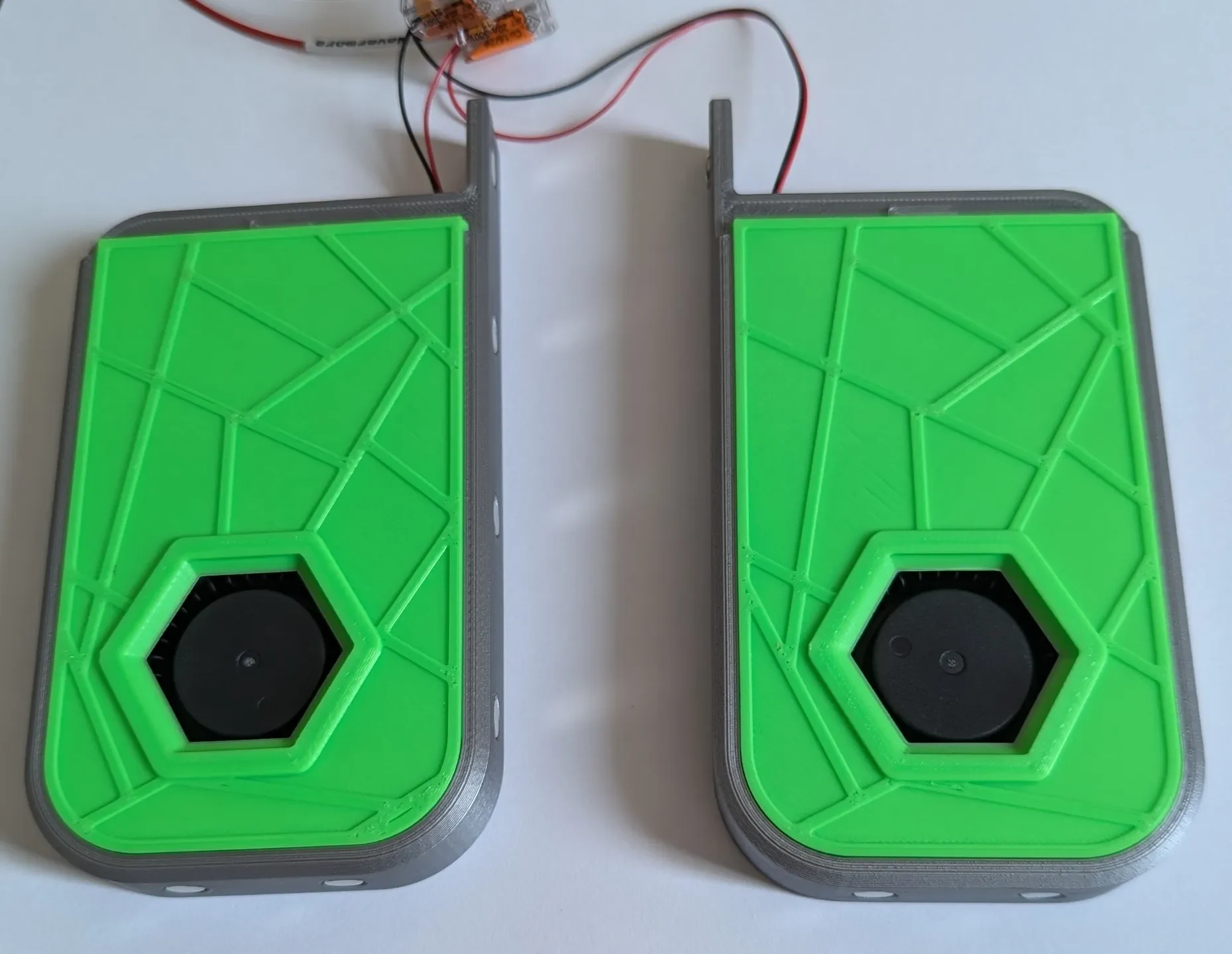

Проложите провода вентиляторов так, чтобы они выходили через вентиляционную сторону, а концы обожмите наконечником. Обожмите наконечником один конец дополнительного красного и черного провода и установите разъем JST на другой конец. Используя 3-контактные разъемы WAGO, подключите все 3 красных провода к одному и все 3 черных провода к другому.

ПРИМЕЧАНИЕ. Создатели The Filter настоятельно рекомендуют использовать запасной порт hotend для подключения вентиляторов кровати, чтобы избежать риска короткого замыкания портов вентиляторов. Я лично подключил свой к порту вентилятора и пока не столкнулся с какими-либо проблемами (поскольку я не использую Pogo-разъемы, которые они использовали). Пожалуйста, обратитесь к оригинальному GitHub за инструкциями по установке, не верьте мне на слово.

Используйте для этого макрос вентиляторов кровати Эллиса и обязательно вставьте использованный вами штифт, иначе выдаст ошибку.

Дайте мне знать, как это работает для вас! Если у вас есть какие-либо вопросы, оставьте мне комментарий или напишите мне в личку. Обязательно посетите первоначальных создателей для получения каких-либо технических подробностей, поскольку у них есть отличная документация. Спасибо им и за создание этого мода!
