Параметрированный держатель U-образного замка для задней...

Существует три уникальные детали, каждая из которых должна быть напечатана дважды:

Держатель баллона Ulock (2 шт.) сохраняет расстояние между баллоном и стойкой. Он должен быть относительно свободным, поскольку удерживает цилин��р на месте только во время крепления других кронштейнов. Эту часть можно упростить до незащелкивающейся проставки.

Держатель дужки ULock_1 (2 шт.) сохраняет расстояние между скобой и стойкой. Предполагается, что он будет относительно плотным, но его аналогичным образом можно упростить до незащелкивающейся проставки.

Держатель дужки ULock_2 (2 шт.) надежно удерживает замок в вертикальном направлении. Он должен быть относительно тугим, и его необходимо включать и выключать вручную.

Файлы полностью параметризованы в Fusion 360. Эти размеры хорошо подходят для моей стойки (внешний диаметр ~ 10,5 мм), замка (дужка с внешним диаметром ~ 19 мм, внешний диаметр цилиндра ~ 40 мм) и принтера, но вам, возможно, придется их настроить. Поскольку это вытянутые профили без каких-либо других функций, я также включил файлы DXF.

Во время тестирования у меня сломался замок в пробке; пожалуйста, будьте осторожны.

Напечатано из PETG, 4-5 периметров (без верха/низа/заполнения) с соплом 0,4 мм.

Прикрепленные фотографии представляют собой последовательность с замком...

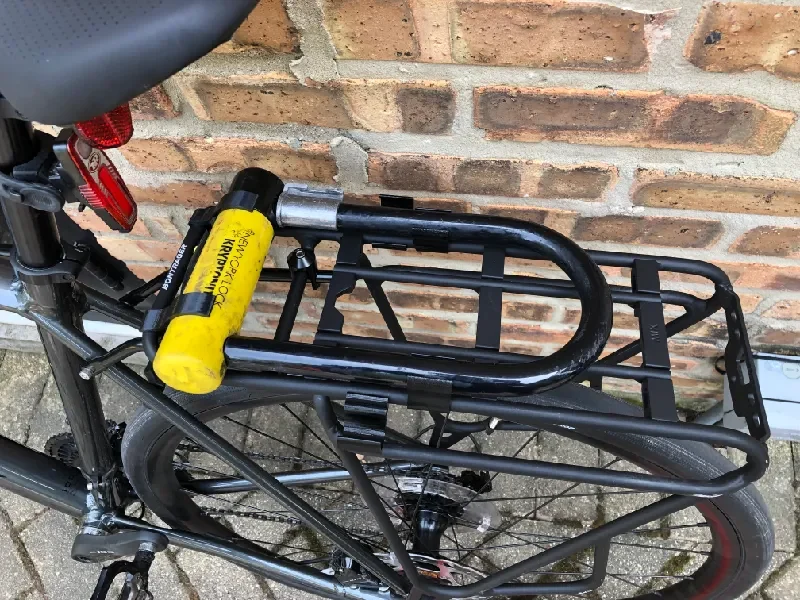

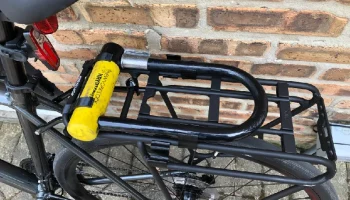

1. помолвлен

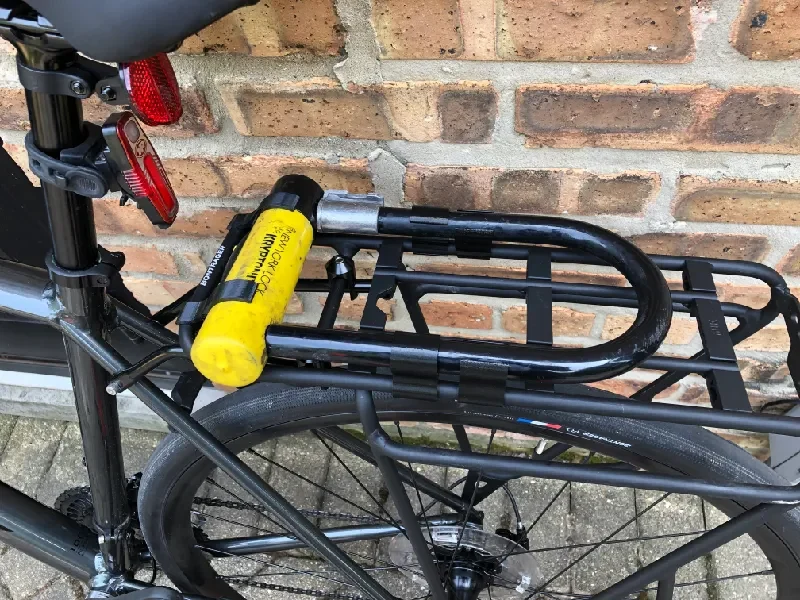

2. Боковые фиксаторы отсоединены

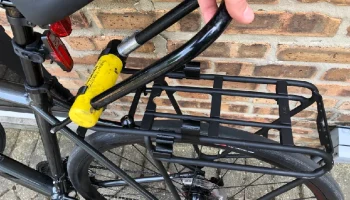

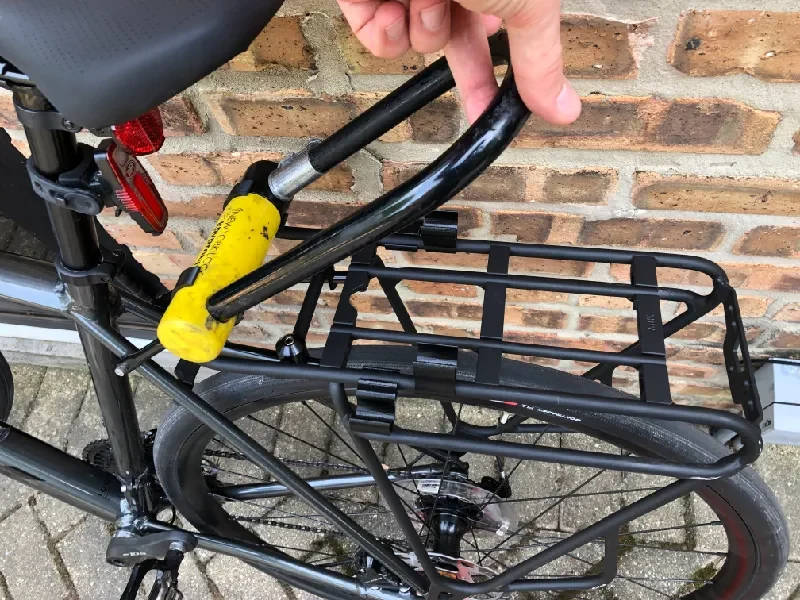

3. основные зажимы отключены

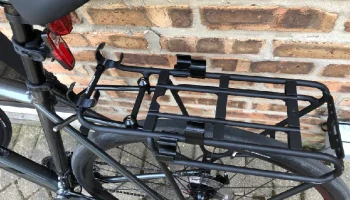

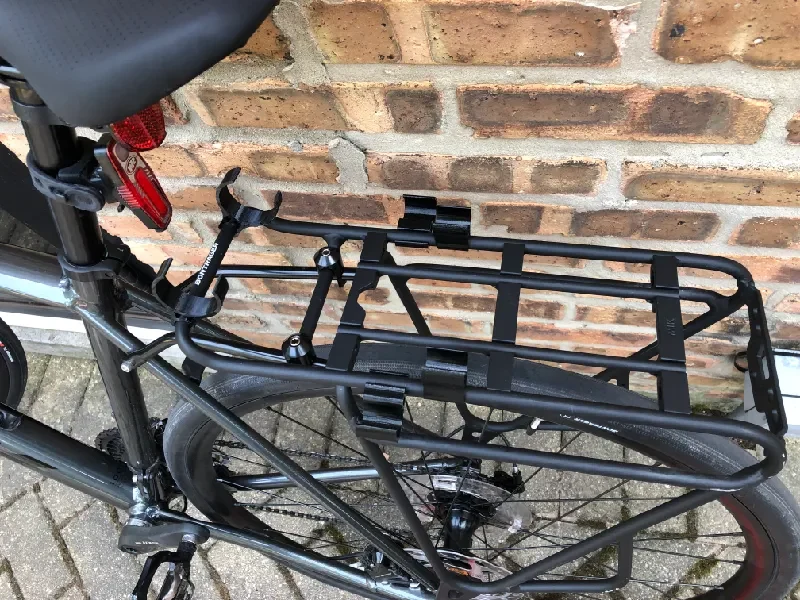

4. полностью отстранен

Отмените эту последовательность действий, чтобы повторно прикрепить блокировку.
