Подставка для зарядного устройства для iPhone и Apple Wat...

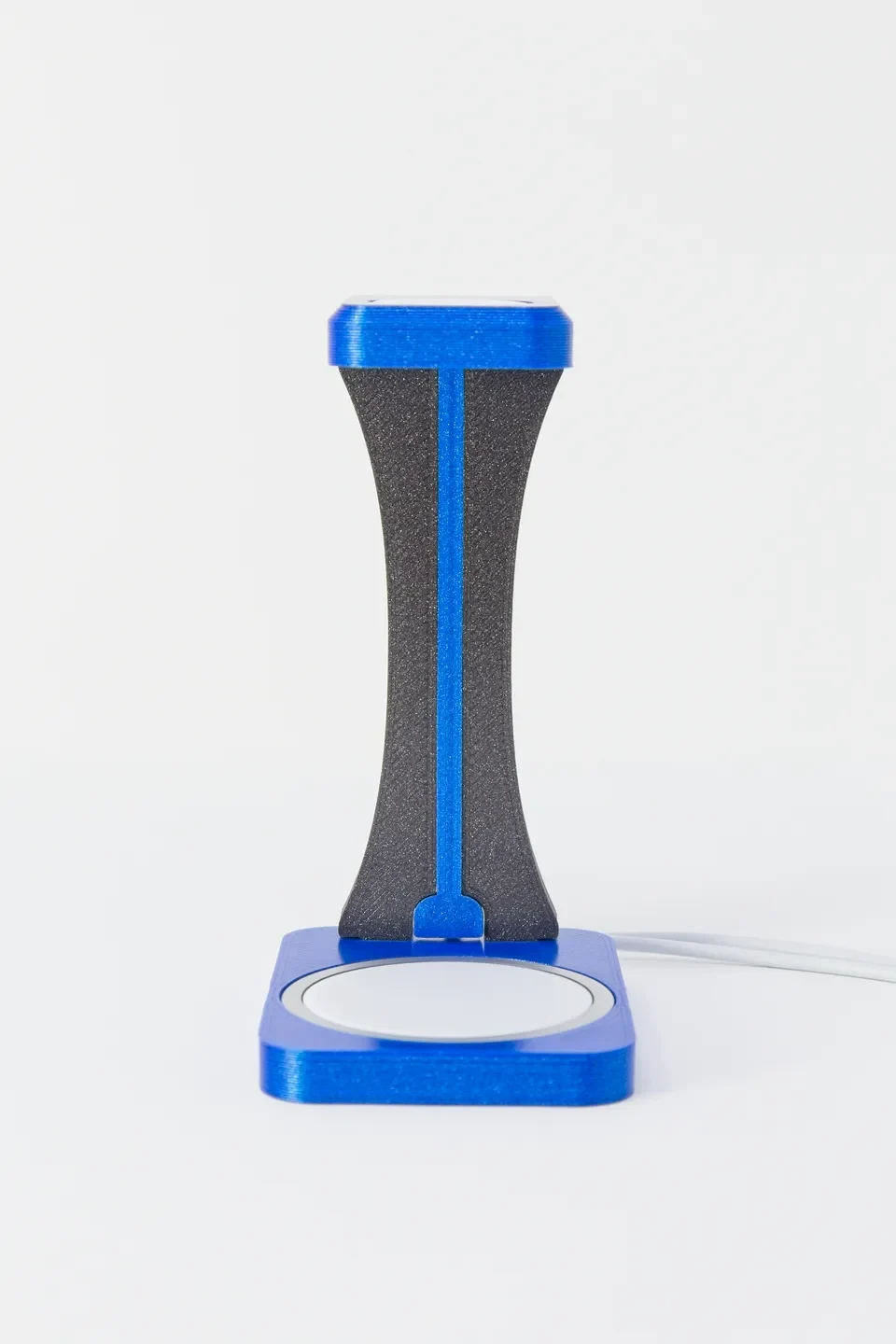

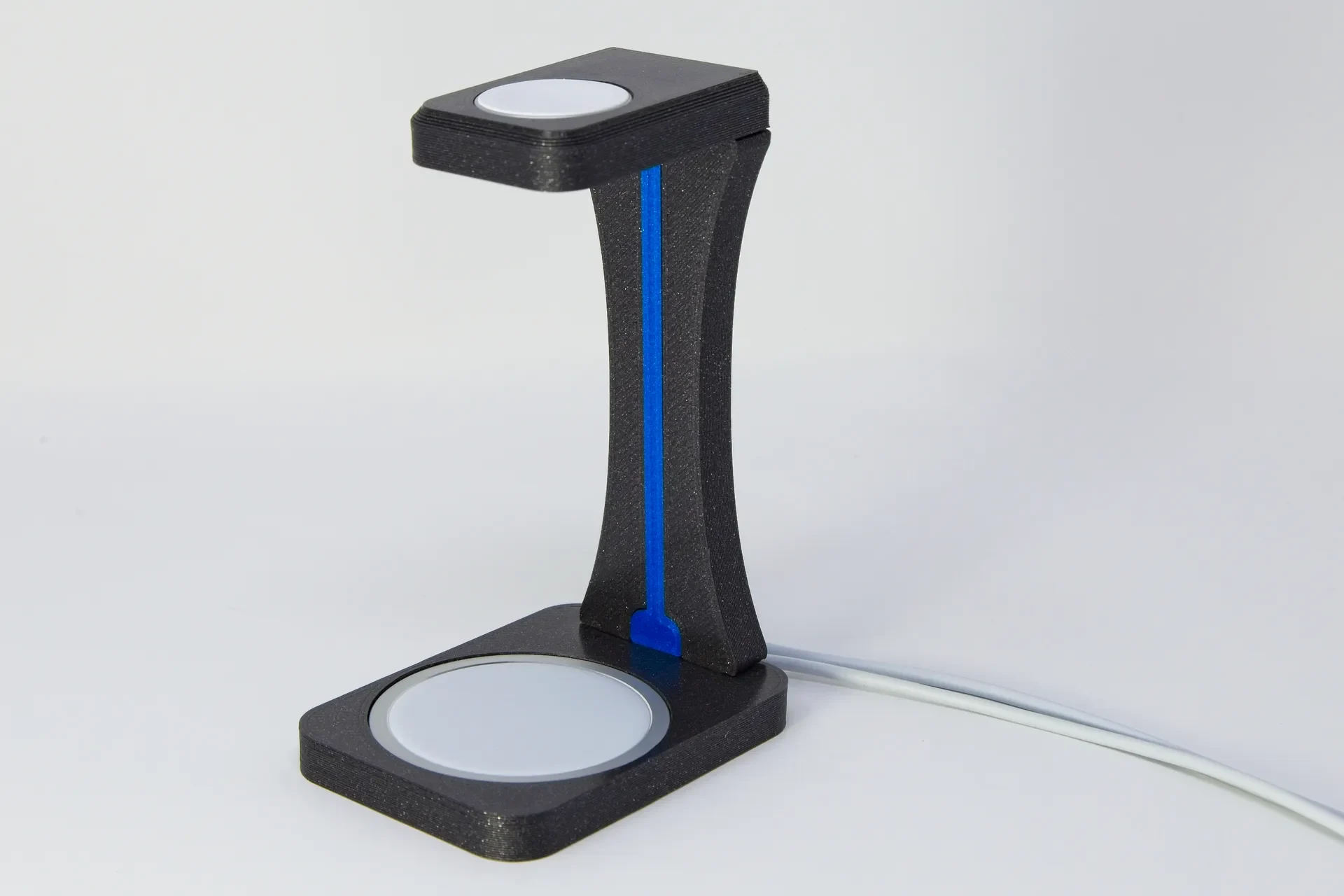

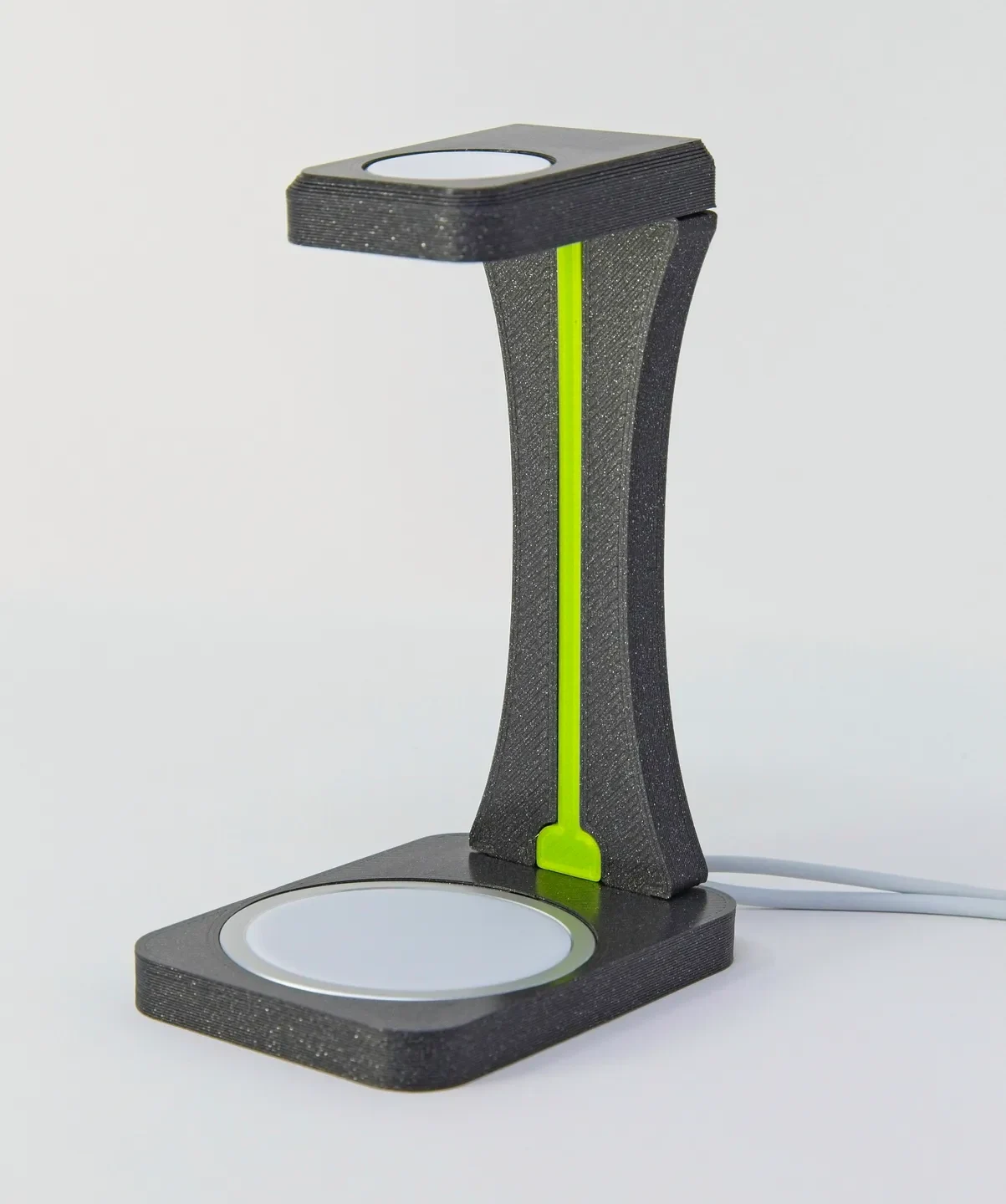

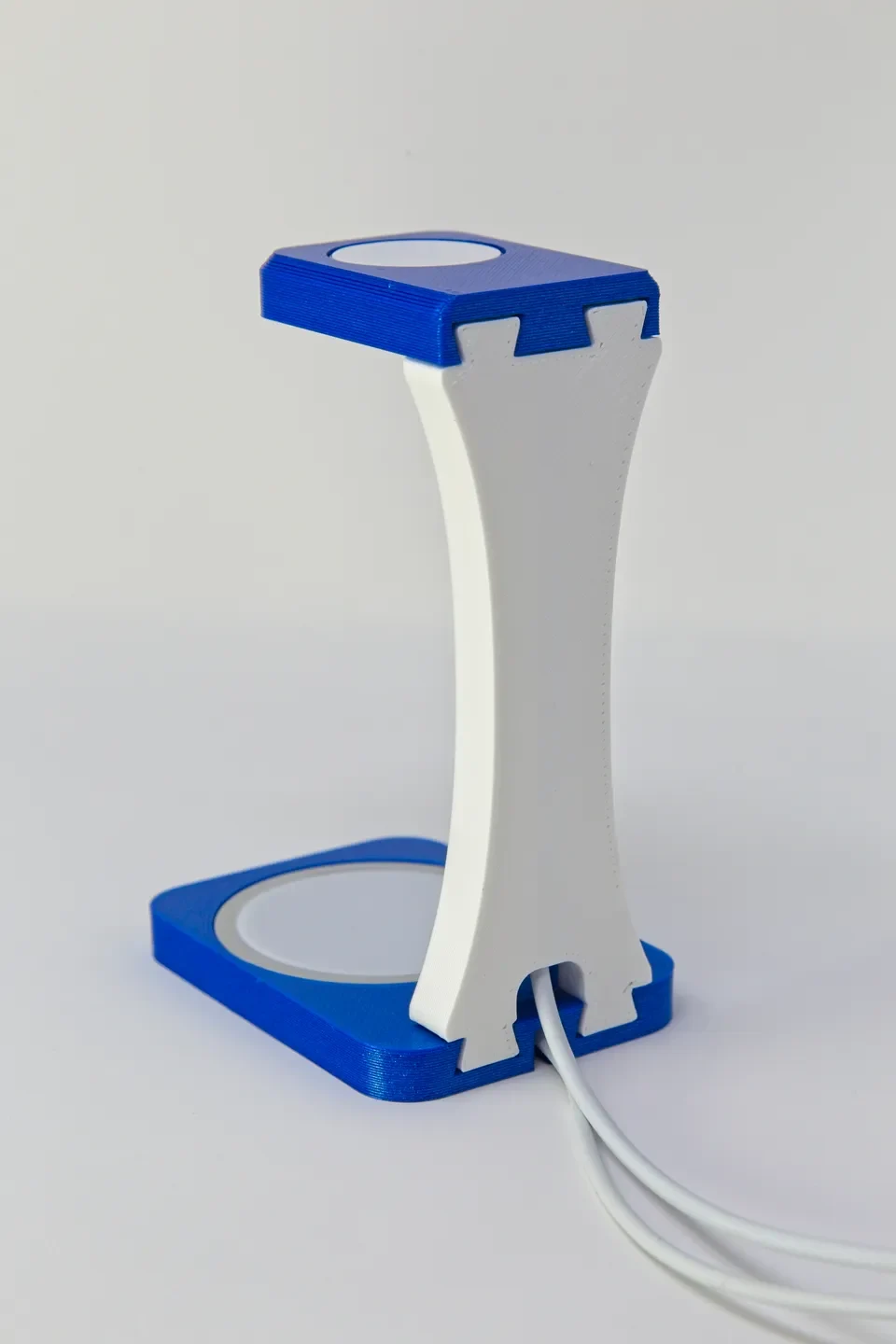

Простая в печати и удобная в использовании подставка для зарядки iPhone и Apple Watch. Простая сборка с использованием соединения «ласточкин хвост» и фрикционных посадок. Создайте его самостоятельно, распечатав детали в разных цветовых сочетаниях. Он использует высококачественные магнитные зарядные устройства Apple для обеспечения надежной быстрой зарядки.

Я разработал этот стенд по нескольким причинам. Во-первых, я купил подставку аналогичного типа на Amazon, однако в ней была очень плохая электроника, из-за которой часы беспорядочно включались ночью и нагревали батареи. Мне также нужна была подставка, на которую можно было бы легко положить и часы, и телефон ночью при слабом освещении.

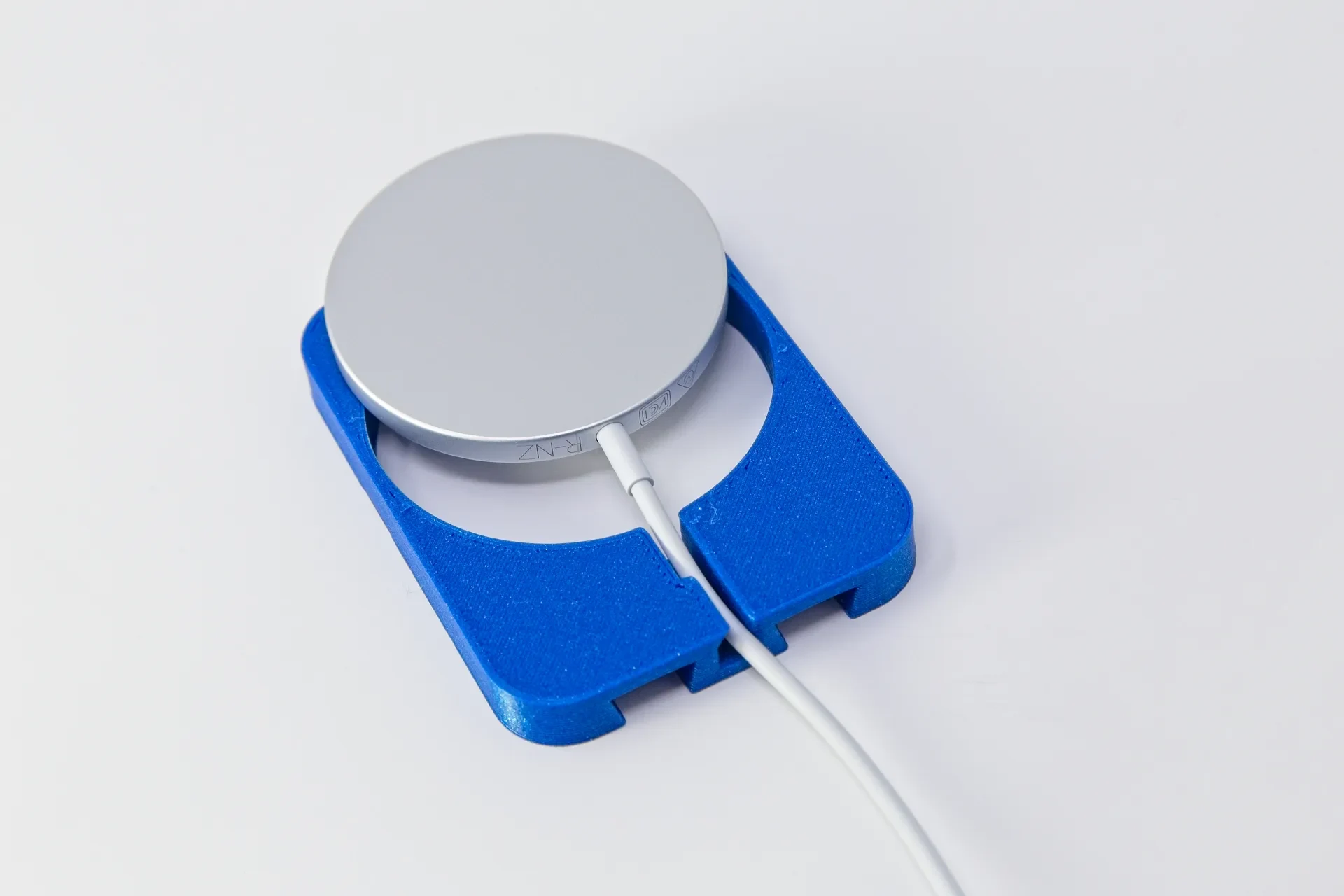

В этой подставке используется высококачественное зарядное устройство Apple MagSafe для телефона и магнитное быстрое зарядное устройство, входящее в комплект поставки часов. Рекомендуется использовать надежный источник питания мощностью 40 Вт+, чтобы у каждого устройства было достаточно энергии для быстрой зарядки.

Зарядное устройство MagSafe, похоже, работает со многими тонкими чехлами. Однако лучше всего он работает с чехлами со встроенными магнитами для адаптеров MagSafe, которые также действительно улучшают магнитную силу, и поэтому телефон легче встает на место.

Р��змер основания таков, что выступ камеры на задней панели телефона свисает с правой или левой стороны, что позволяет телефону располагаться ровно и оптимизирует индукционную зарядку.

Печать:

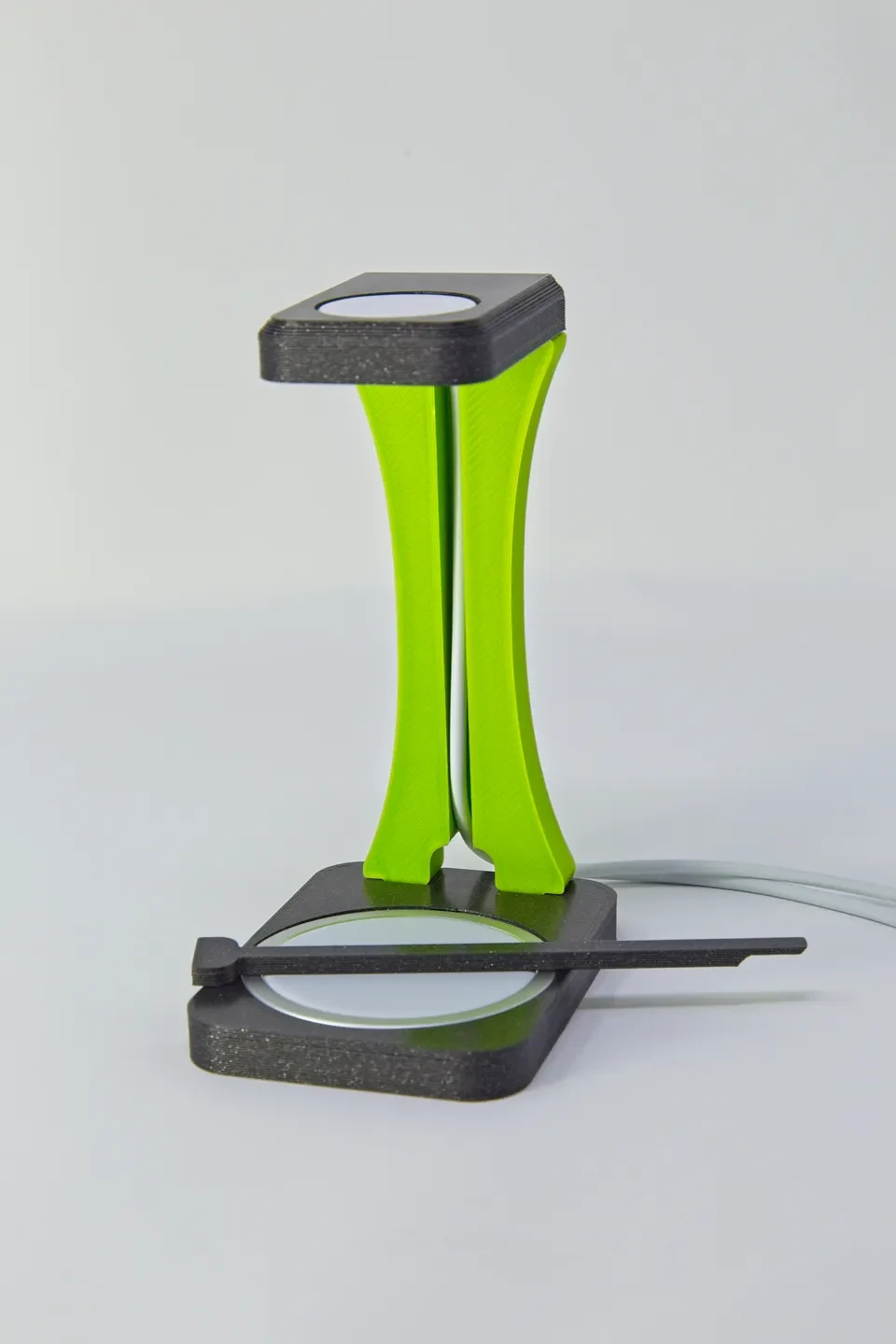

— Требуются 4 детали: основание, верхняя часть, вертикальная часть и крышка провода. (Примечание: существует два варианта размера базы. Один стандартный размер и один для телефона Pro Max, поскольку он немного больше).
— Никаких специальных настроек печати и подставок не требуется. Мне нравится печатать те стороны, которые наиболее заметны на рабочей пластине, чтобы получить более гладкую поверхность.

Советы по сборке:

— В деталях используется столярное соединение «ласточкин хвост» (навеянное резьбой по дереву), что упрощает сборку и печать на плоской поверхности (и позволяет создавать множество забавных и уникальных цветовых комбинаций).
— При необходимости вы можете приклеить соединения «ласточкин хвост» (подойдет обычный клей ПВА или клей CA).

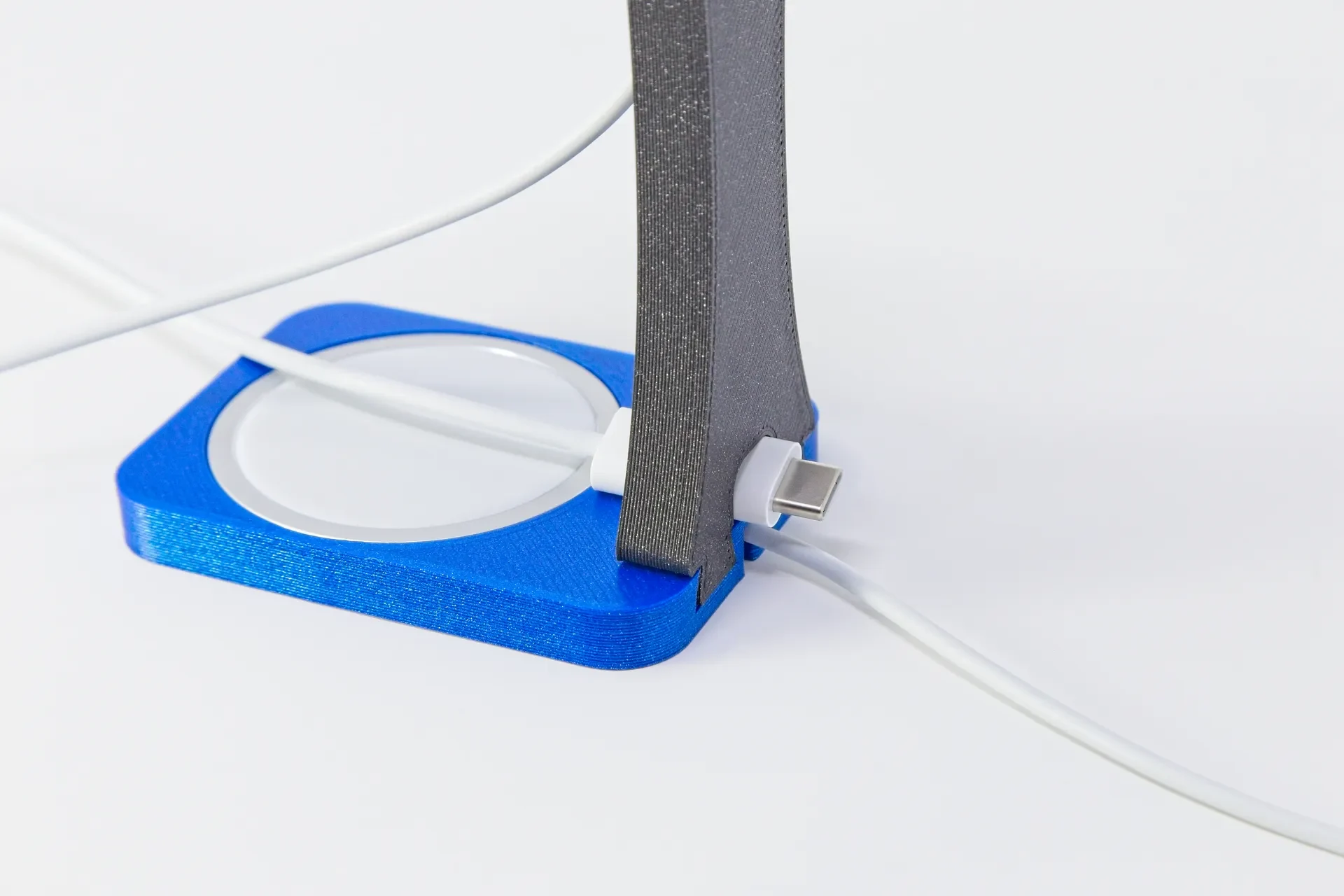

— Если крышка провода слишком свободна или слишком тугая, увеличьте ширину детали на несколько процентов, чтобы добиться хорошей и плотной фрикционной посадки (вы хотите иметь возможность снять эту часть, если захотите заменить или снять зарядные устройства в будущем).
— Если зарядные устройства немного болтаются, можно добавить слой маскировочной пленки по их периметру.

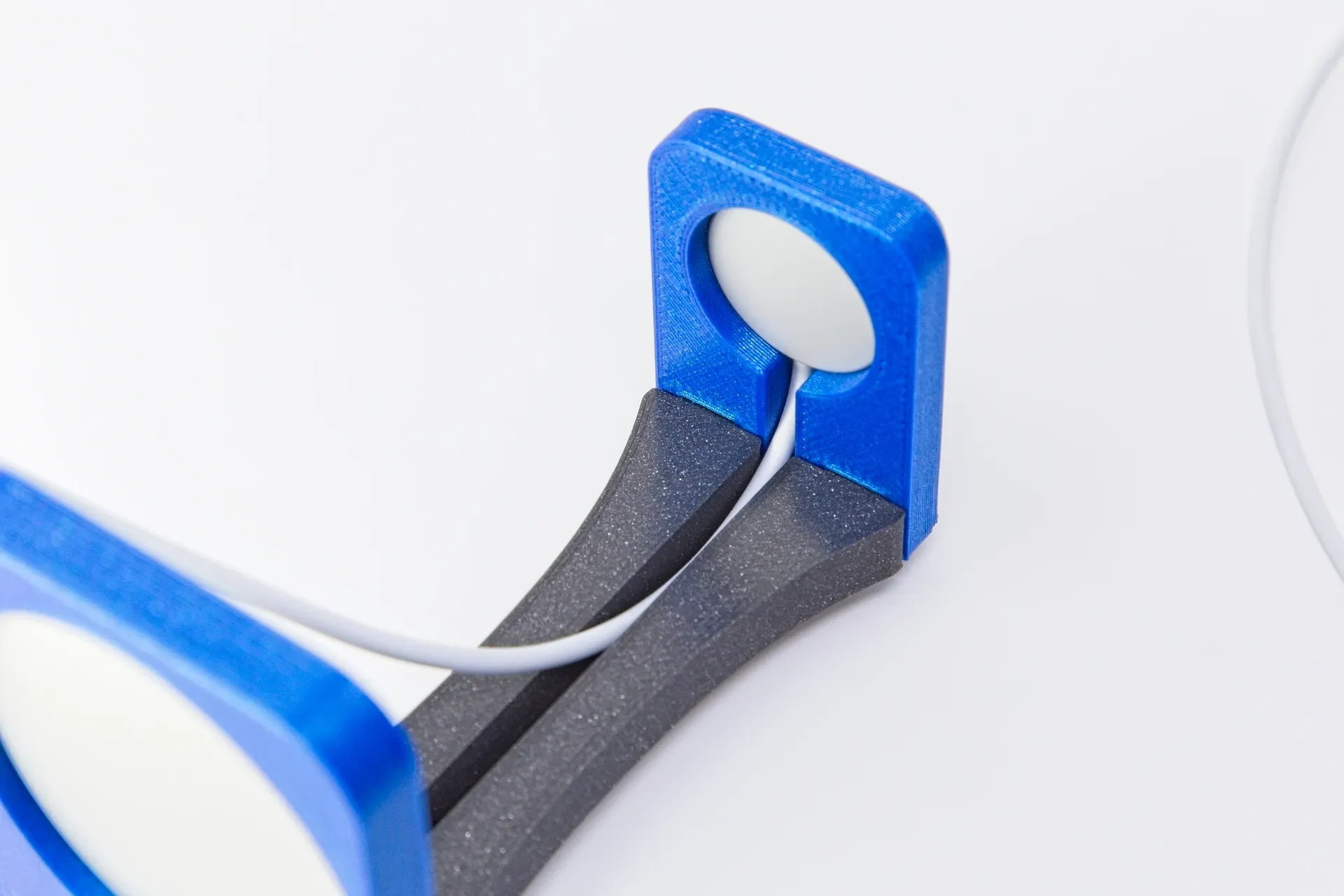

— При желании завяжите шнуры сзади, чтобы получить дополнительные бонусы за прокладку кабелей.
— К нижней части можно добавить резиновые накладки, чтобы она не скользила (при необходимости).

Вариант размера:

— Если у вас iPhone Pro Max, распечатайте версию базы ProMax (файл заканчивается на: _Base_ProMax). В противном случае все остальные телефоны должны нормально работать со стандартным размером.

Ссылки на примеры использованной электроники и деталей:
Зарядное устройство MagSafe для телефона: https://amzn.to/3JQQs7n
Посмотрите магнитное быстрое зарядное устройство: https://amzn.to/46CAGqh

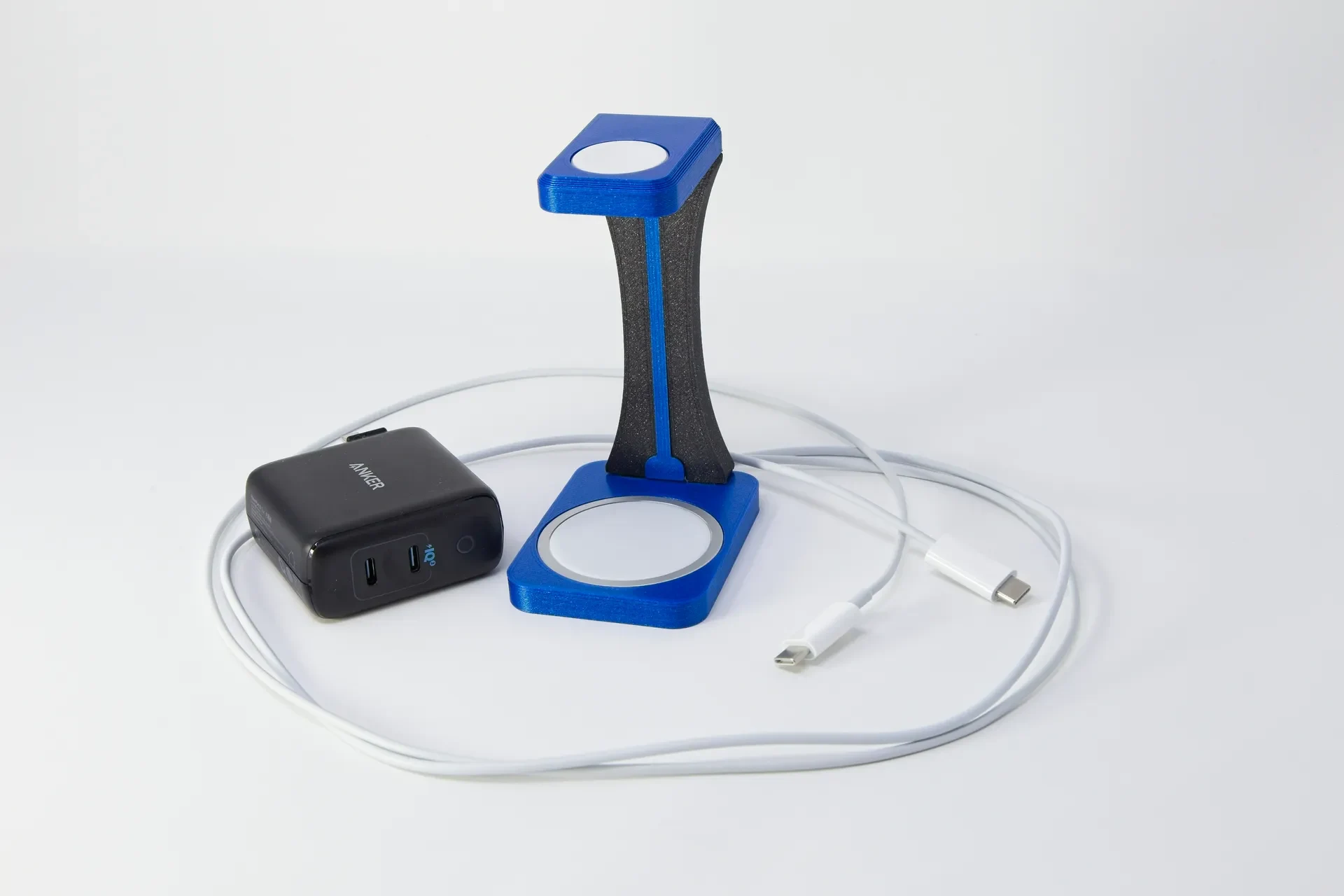

Источник питания (двойной USB-C, 40 Вт): https://amzn.to/3D1AjrX
Чехол для телефона с MagSafe: https://amzn.to/3XYAC0p
Смотрите: https://amzn.to/44mow3l

(партнерские ссылки Amazon)

Файлы Fusion 360 предоставлены для ремиксов.
