Верхняя крышка Core One с петлями - ремикс для магнитов 1...

Хотел использовать этот ремикс задней части рамы вместе с основными деталями оригинальной модели, но у меня не было под рукой магнитов 5x5 мм. Я переделал его, чтобы он работал с запасными магнитами 10х2 мм, которые у меня лежали.

Части:

(2x) Магниты 10x2 мм — из этого набора магнитов.
(2x) Винты с полукруглой головкой M3x25 мм
(2x) гайки M3
(2x) пуговичная головка M3x10 мм
(2x) нейлоковые гайки M3

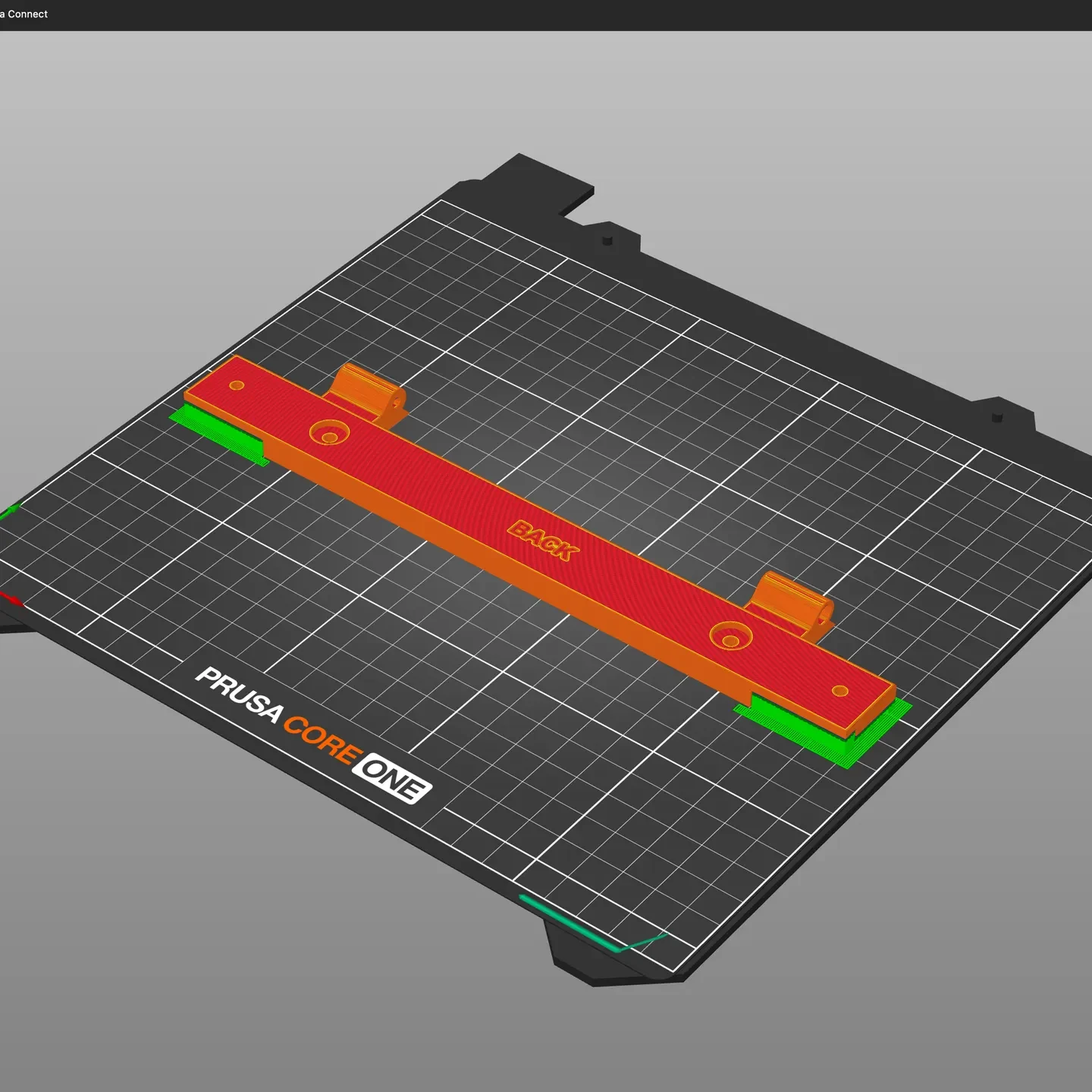

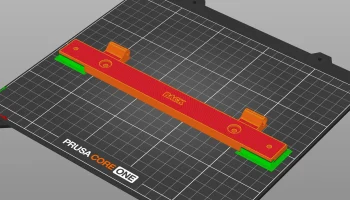

Настройки печати:

Распечатайте часть текстом вверх.
Материал: ПЭТГ или АСА.
Сопло: 0,4 мм
Слой: 0,20 мм структурный
Заполнение: 15% гироид
Стен: 3
Опоры: только рабочая пластина — я установ��л «Расстояние по Z верхнего контакта» на 0,25, чтобы облегчить удаление опоры с помощью PETG.

Инструкции по сборке:

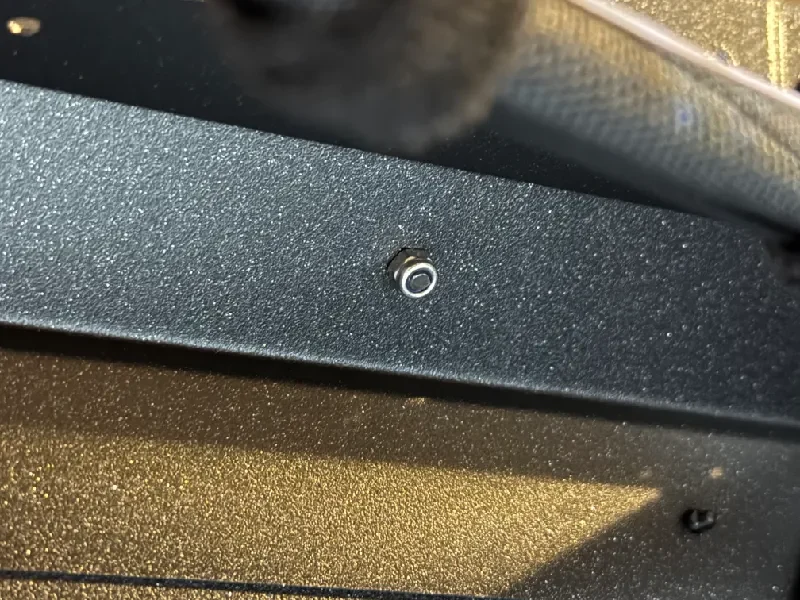

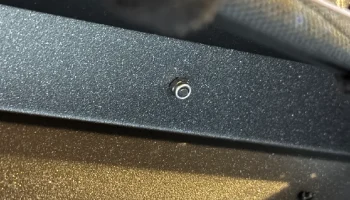

Вставьте оба магнита 10x2 мм.
Установите заднюю балку рамы согласно оригинальной инструкции.
Я использовал более длинный винт M3x50 мм, чтобы втянуть обычные гайки M3 в шарнирную часть корпуса, поскольку карманы для них относительно тугие. Легче сделать это сейчас, чем позже, когда петли уже будут на корпусе Core One.

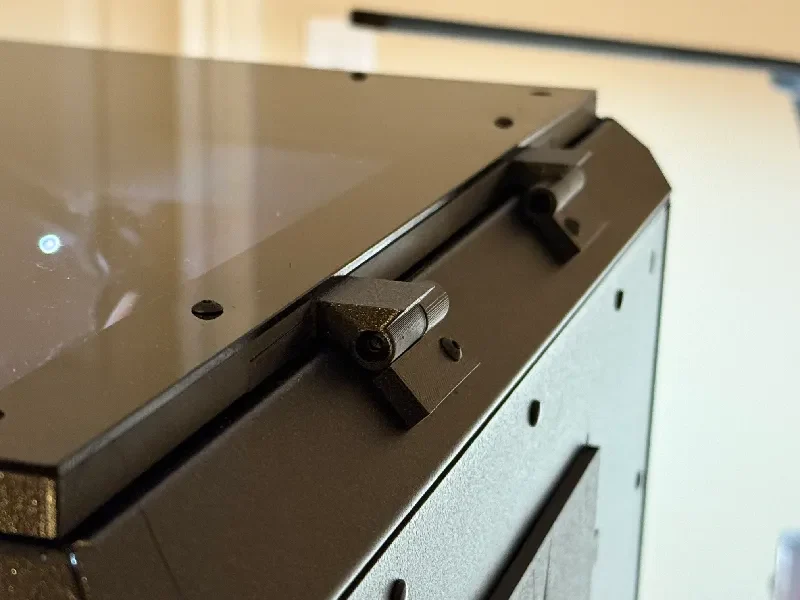

Вкрутите винты M3x10 мм через детали корпусных петель в центральную часть.
Вкрутите винты M3x25 в обе части петли, но пока не затягивайте их до конца.
Выровняв обе детали и установив их на свои места, навинтите обе нейлоковые гайки M3 на винты M3x10 мм.
Затяните винты M3x10 мм.

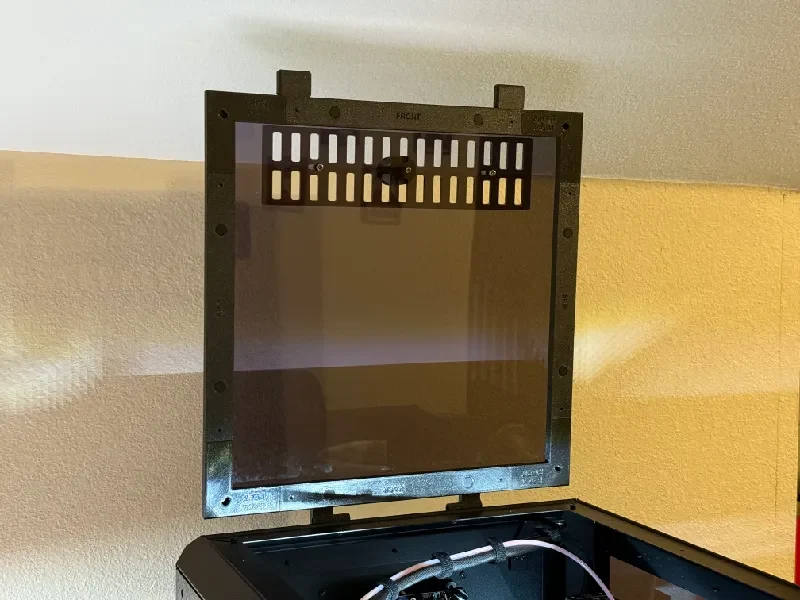

Затяните винты M3x25. Уровень затяжки б��дет зависеть от того, насколько плавно будет открываться/закрываться крышка.
