Крепление камеры ESP32-S3-Sense для Core ONE (L/+) Remix
Крепление для камеры Seeed ESP32 S3-Sense (Prusa Core One) — Remix

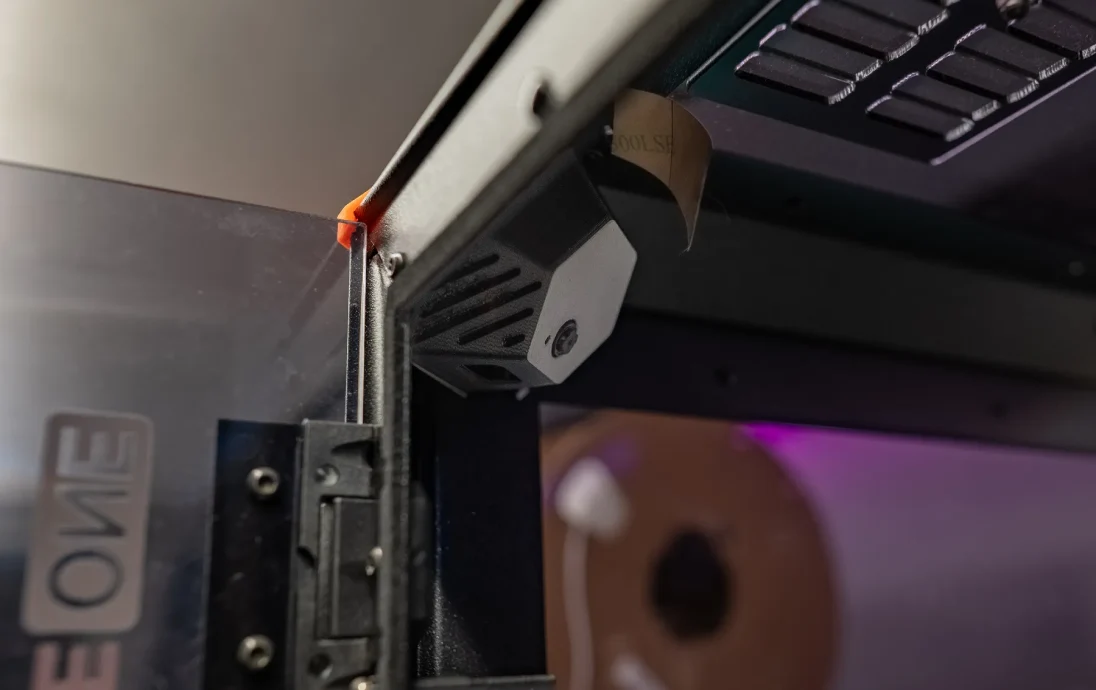

Это ремикс существующего крепления камеры Seeed Studio XIAO ESP32-S3 Sense для Prusa Core One, обновленный для улучшения установки, стабильности, возможности печати и общего удобства использования внутри корпуса Core One. Он также без проблем подходит к Core One L.
Оригинальный дизайн работает, и огромное спасибо KeepTheBOX за то, что поделились моделью и САПР, что сделало этот ремикс возможным. В основном я вносил изменения, которые хотел протестировать, с дополнительным преимуществом использования теперь выпущенной официальной CAD Prusa Core One для очистки углов, зазоров и допусков.
Я также обнаружил, что настройка ESP32-S3 Sense с прошивкой Prusa Connect… в лучшем случае запутанной. Таким образом, этот ремикс включает в себя пошаговую инструкцию в формате PDF, которая охватывает все: от того, какую именно прошивку прошивать, до установки камеры в принтер и ее запуска в Prusa Connect.
Важные примечания (пожалуйста, прочтите):
Чувствительность к нагреву: Сид отметил, что длительное воздействие высоких температур в камере может снизить надежность камеры. Если вы часто печатаете из ABS, ASA, PC или PA при высоких температурах в камере, эта камера может оказаться не идеальной для постоянного использования.
Сложность настройки (справедливое предупреждение). Настройка камеры Prusa Connect требует больше усилий, чем должн�� быть. Это… раздражает. Официальную камеру Prusa Buddy гораздо проще настроить, она оказалась более надежной в долгосрочной перспективе и, на мой взгляд, имеет немного лучшее качество изображения.
Официальная камера Buddy Camera (рекомендуемая альтернатива): https://mrly.link/buddycam.
Тем не менее, я лично успешно использую несколько камер S3-Sense. Выберите то, что соответствует вашему рабочему процессу и допускает трудности с настройкой.
Необходимое оборудование (партнерские ссылки):

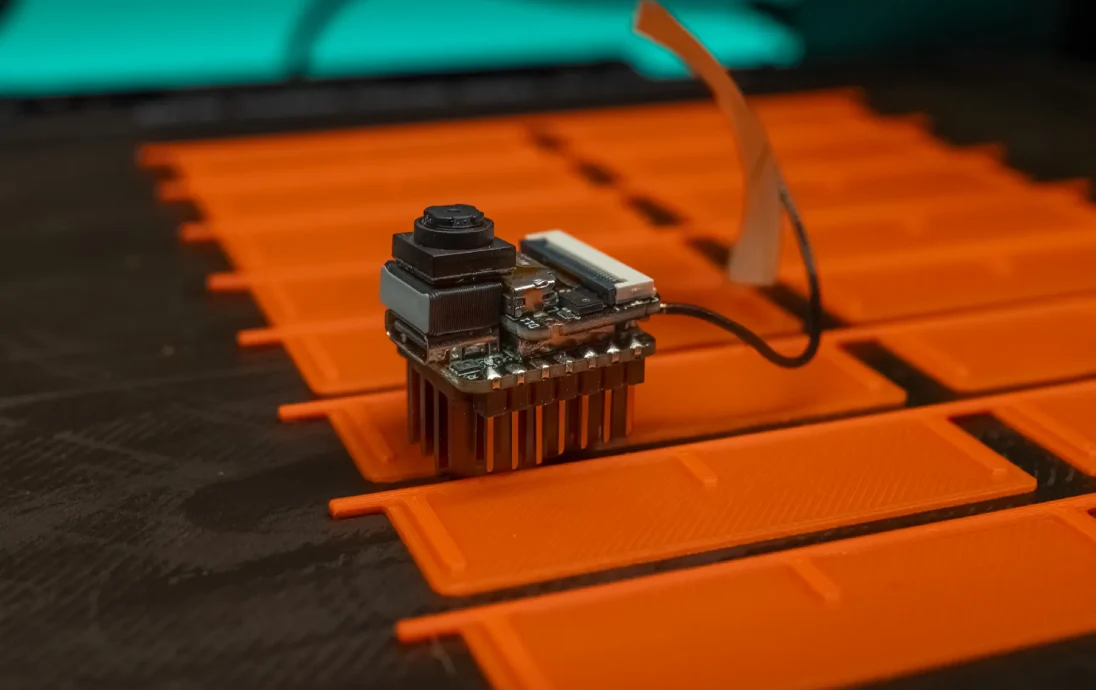

Seeed Studio XIAO ESP32-S3 Sense: https://mrly.link/s3sense
Магниты 3×8×3 мм: https://amzn.to/3Zjti0t
Кабель USB-C длиной 3 фута (после 06/2025 машины поставляются с одним предустановленным): https://amzn.to/4qXJIHZ
CA/суперклей: https://amzn.to/4qNOpDY
Prusa Core ONE: https://mrly.link/coreone
или Core ONE L: https://mrly.link/coreonel
Рекомендуется нить ABS/ASA (используется для проверки прилегания, другие могут подойти): https://mrly.link/prusament
Включенные файлы:

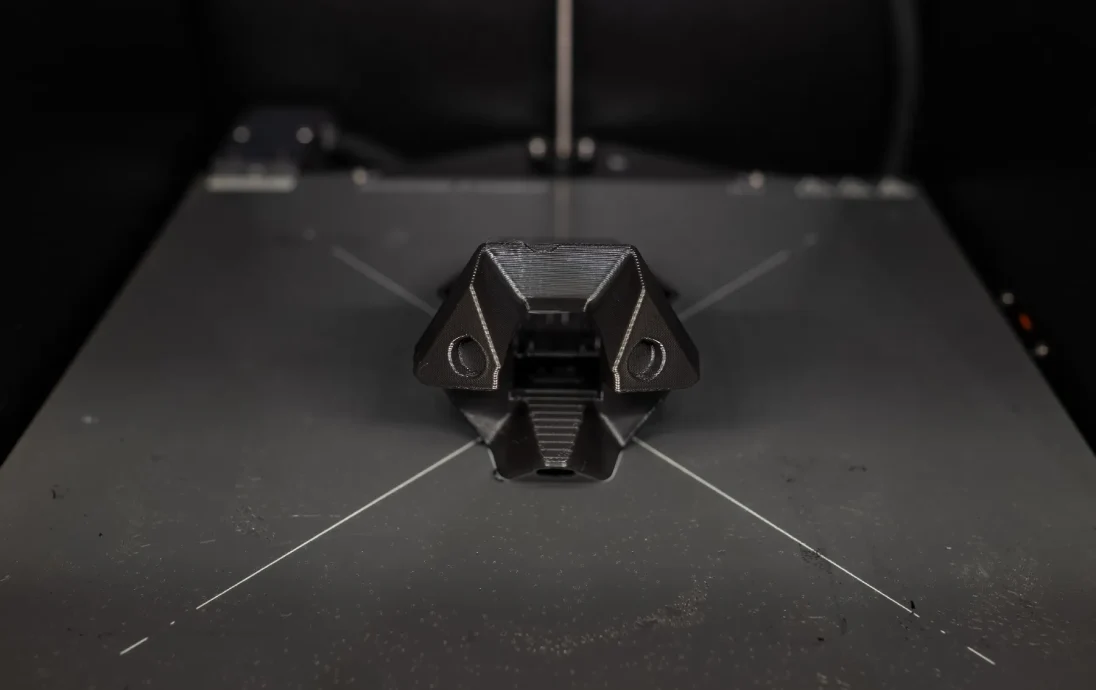

Крепление камеры (передний корпус)
Задний корпус камеры (магнитная пластина)
Прокладка для камеры
Рекомендуемые настройки печати:
Высота слоя 0,2 мм
2-3 периметра
20%+ заполнение
Никакие поддержки не требуются
Рекомендуется ASA/ABS (может работать PETG)
Примечания:
Это механический ремикс, а не редизайн электроники или прошивки. Все требования к настройке Prusa Connect и прошивке остаются такими же, как и у оригинального мода камеры.
