Вентиляционные клапаны Core ONE

Заслонки выхлопных отверстий Core One (закрывающиеся под действием силы тяжести)

Это ремикс существующей конструкции заслонки вытяжного вентиляционного отверстия Core One (см. здесь), в которой используется гравитационный механизм заслонки сушильного типа, который помогает сохранять тепло в камере, когда вытяжные вентиляторы выключены.

Створки открываются при наличии потока воздуха от вытяжных вентиляторов и автоматически закрываются под действием силы тяжести, когда вентиляторы останавливаются. В закрытом состоянии они блокируют выпускные отверстия, чтобы уменьшить пассивные потери тепла. В открытом состоянии они пропускают вытяжной воздух с минимальными ограничениями.

Это помогает поддерживать более высокие температуры в камере для таких материалов, как ABS, ASA и ПК, сохраняя при этом нормальное поведение выхлопа для PLA и других низкотемпературных нитей.

Печать и установка:

Распечатайте рамку и четыре клапана.

Наклоните рамку назад. (Так что слоты обращены вверх.)

Установите створки в раму (они будут свободно сидеть на месте и легко поворачиваться).

Убедитесь, что каждая заслонка вращается свободно, повернув корпус с установленной заслонкой.
(Они должны свободно перемещаться под действием силы тяжести; МОГУТ потребоваться шлифовка или смазка.)

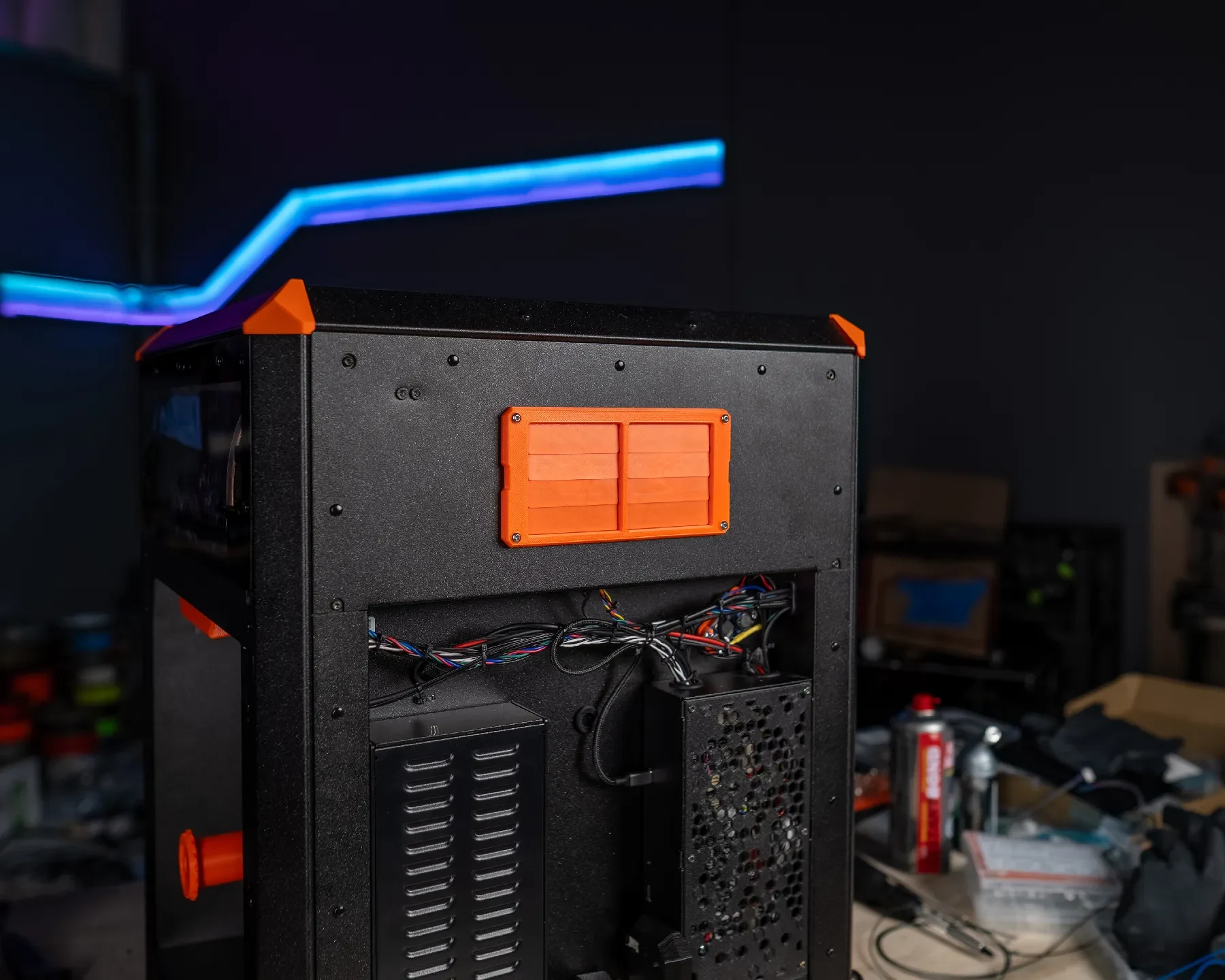

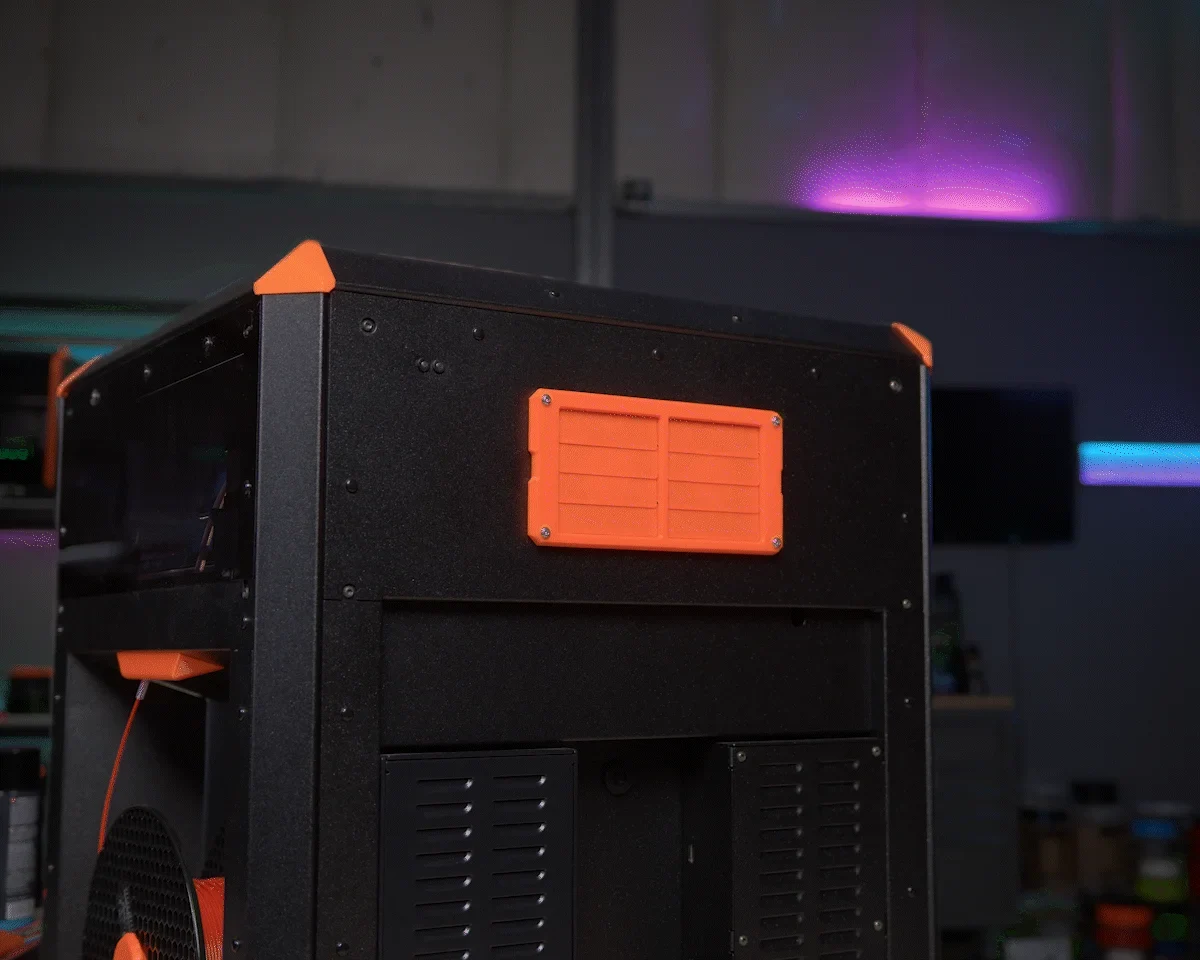

Установите раму на задние выпускные отверстия с помощью винтов M3x8.

Необходимое оборудование:

4 винта M3x8 (подходят более длинные): https://amzn.to/4sEeI1g

Нить PETG/ABS/ASA: https://mrly.link/prusament

Prusa Core ONE: https://mrly.link/coreone

Включенные файлы:

Рамка вентиляционного клапана CAD Fusion

Рамка вентиляционной заслонки CAD STEP

Рамка выпускного отверстия STL

Заслонка выпускного отверстия STL

Рекомендуемые настройки печати:

Высота слоя 0,2 мм

3 периметра

20%+ Заполнение

НЕ требуется поддержка

PETG или высокотемпературные материалы (я заметил, что гладкие нити хорошо вращаются).

Примечания:

Этот мод полностью пассивен и не меняет прошивку или управление вентилятором. Это просто уменьшает потери тепла, когда вытяжные вентиляторы неактивны.
