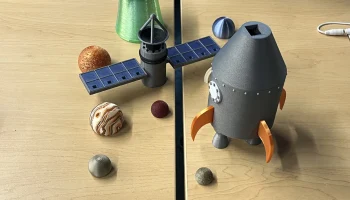

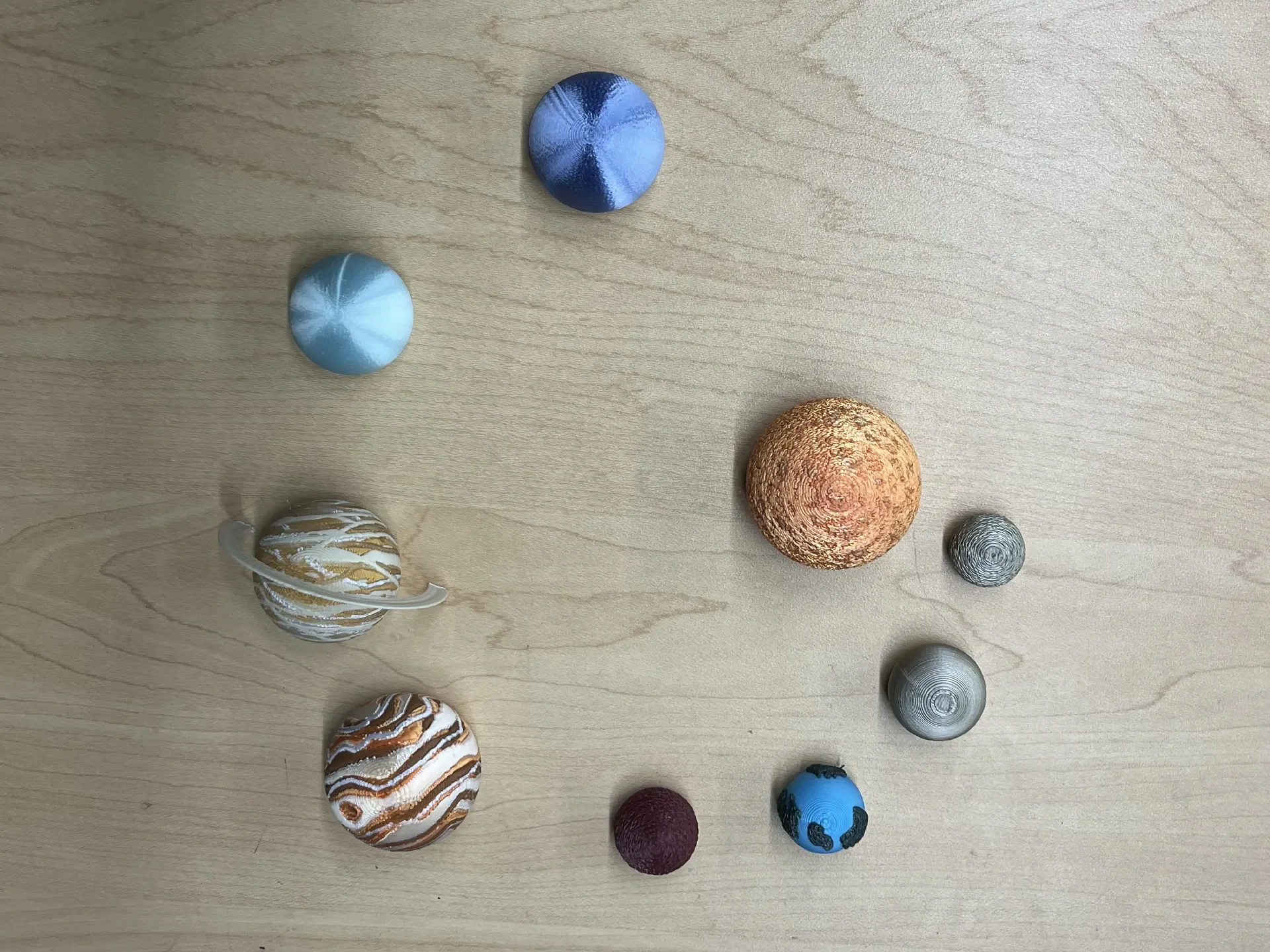

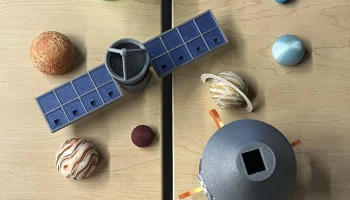

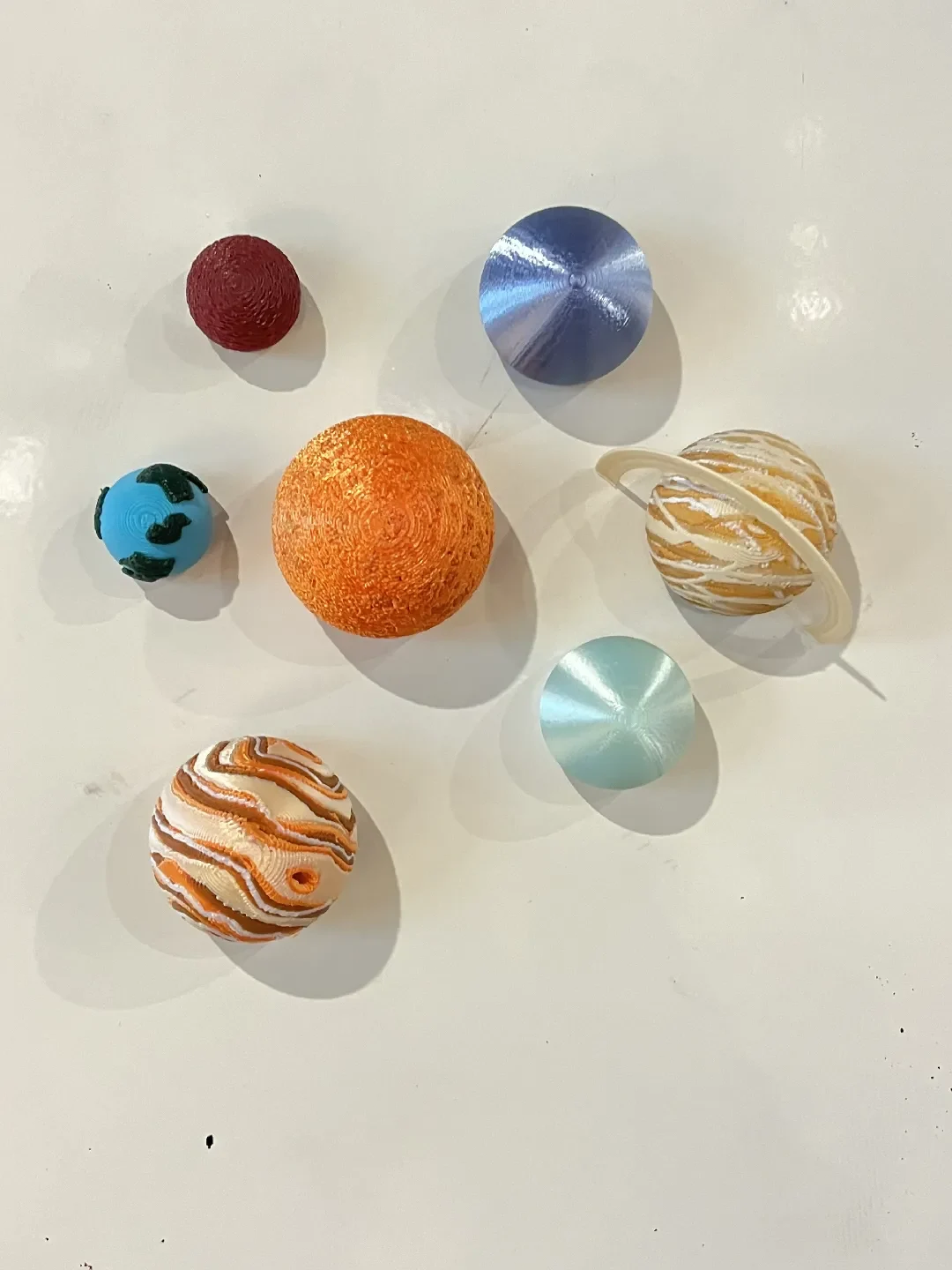

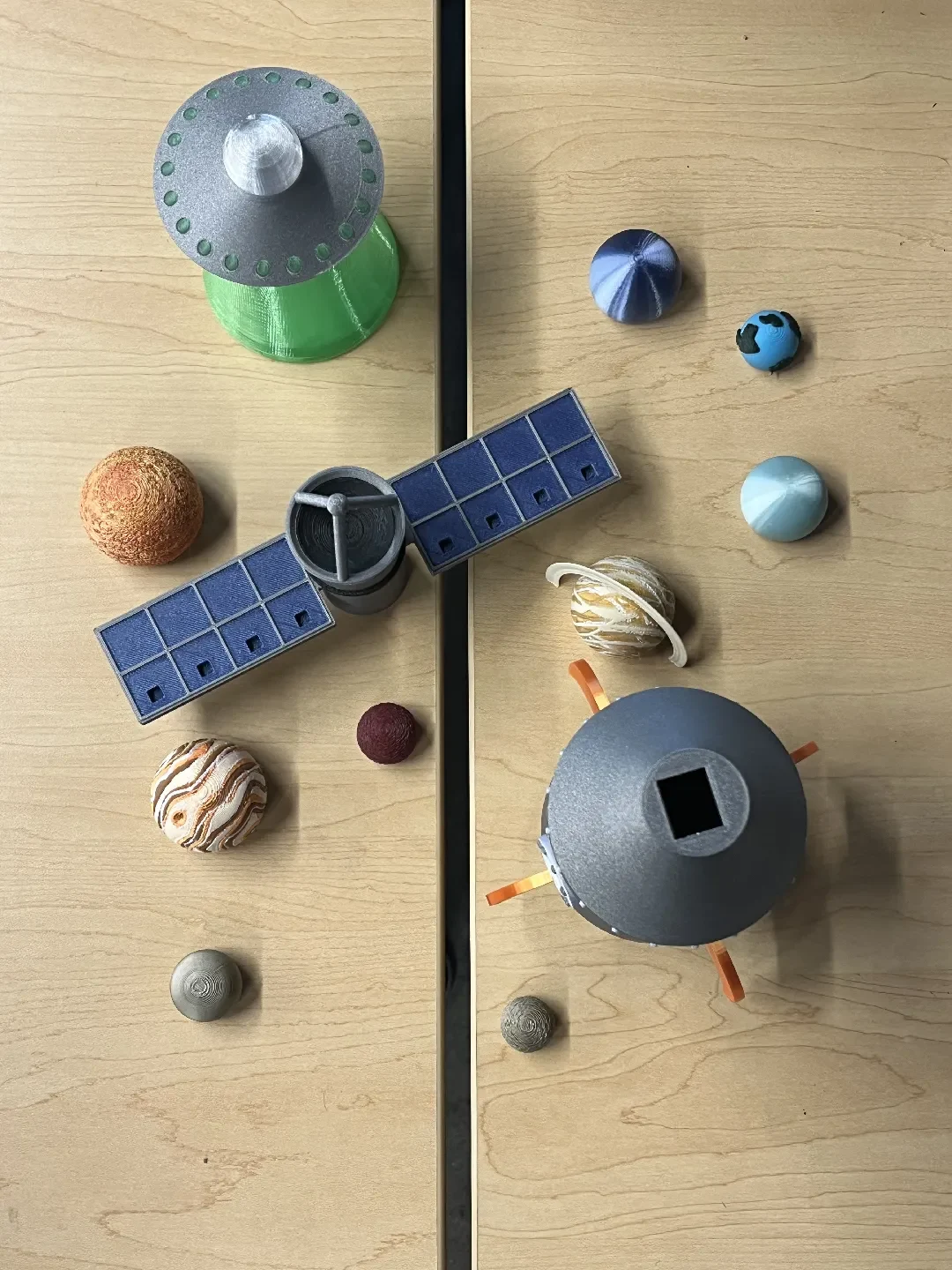

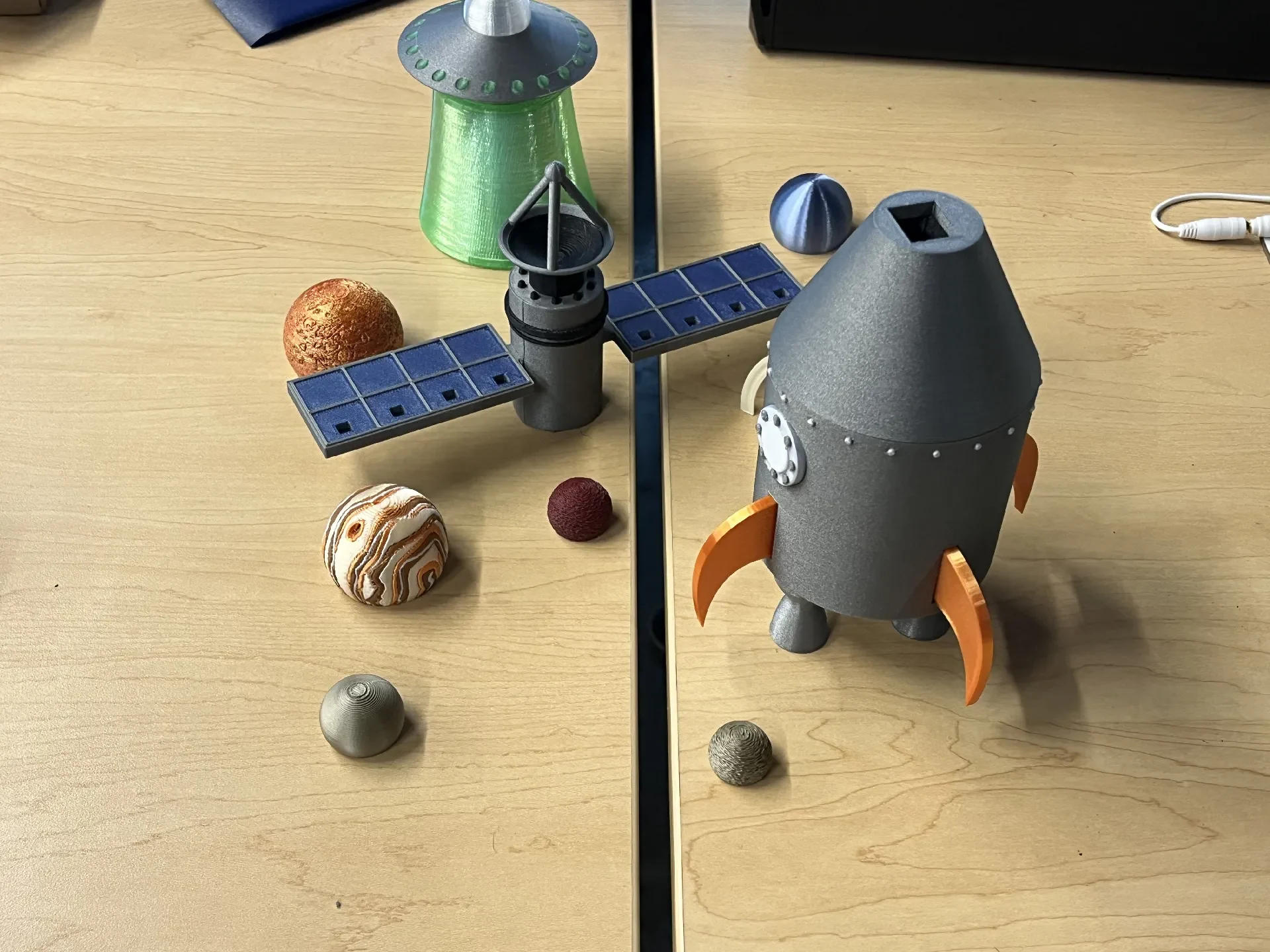

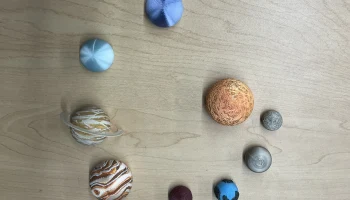

Эти 8 планет и один солнечный магнит — прекрасный способ удержать бумаги, произведения искусства или важные заметки на любой магнитной поверхности! В наборе есть вешалка для спутникового ключа, служебная антенна НЛО и точилка для карандашей Rocket. Они созданы совместно с @charlieb_2915664, @divyakh2028_2915664 и @mmr_2915694.

Постановка проблемы:

Нас попросили создать набор из четырех офисных организационных инструментов, которые соответствуют стандартам финансового отдела Staples, который хочет увеличить свою прибыль, добавляя на свои полки эстетически привлекательные продукты. Каждый предмет должен соответствовать единой теме, которая объединяет продукты визуально привлекательным образом, чтобы покупатель захотел купить весь набор, а не только один.

Ограничения:

Вы будете созд��вать модель вашего продукта в натуральную величину в SolidWorks.
Ваши предметы должны быть интересными и уникальными — это повод для разговора. Проходящий мимо человек внимательнее присмотрится к созданному вами удивительно художественному произведению.
Ваши предметы должны содержать примеры ВСЕХ ЧЕТЫРЕХ основных функций: Extrusion, Revolve, Sweep, Loft.
Все функции НЕ обязательно должны присутствовать в каждом изделии, а только в наборе.
Ваши предметы должны использовать хотя бы одно из преимуществ: круговой узор, линейный узор, узор на основе эскиза, зеркальный узор.
Все функции НЕ обязательно должны присутствовать в каждом изделии, а только в наборе.
ВСЕ ваши предметы должны использовать преимущества скругления и, возможно, снятия фасок.
Каждая деталь, которую вы проектируете, должна помещаться в куб размером 10 x 10 x 10 см или эквивалент��ый объем 1000 см3.
Каждый предмет может состоять из нескольких частей, которые можно собрать для облегчения печати.
Максимальная длина в любом направлении ограничена 20 см (небольшой торг, МОЖЕТ быть максимум 27 см).
Должна быть доступна 3D-печать с ограниченными опорами или без них (каждый предмет может состоять из нескольких сборных частей, чтобы помочь в этом).

Строительство:

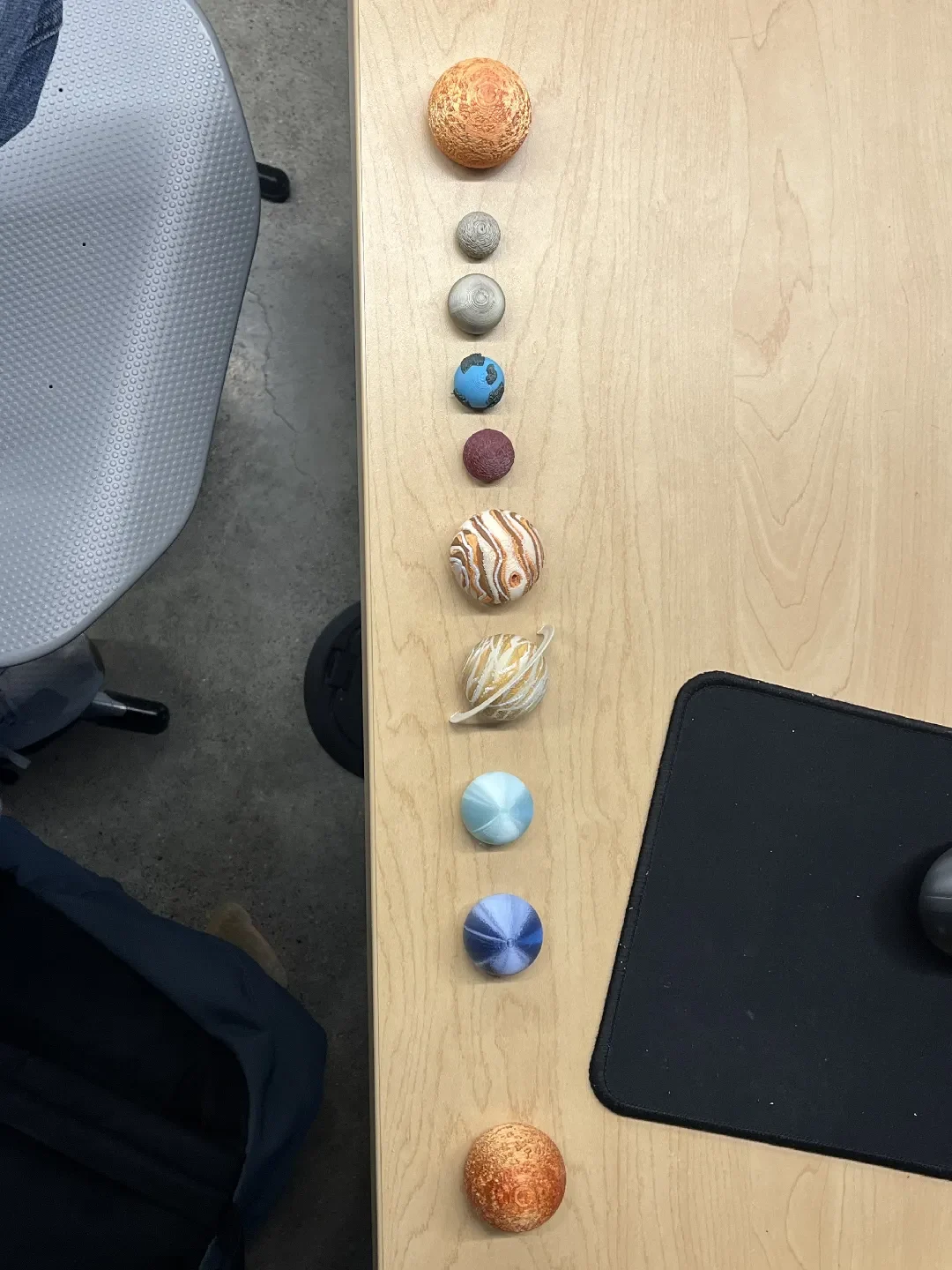

Мы начали создавать наш набор планет с создания вращений, масштаб которых пропорционален размеру каждой планеты. Я сделал это, используя высоты, которые мы определили изначально, и сделав пропорции после создания удовлетворительной формы для первой планеты, Меркурия. Я использовал заранее определенные высоты, которые у нас были:

Меркурий: 1,5 см

Марс: 1,75 см

Венера: 2 см

Земля: 2,25 см

Нептун: 2,5 см

Уран: 2,75 см

Сатурн: 3 см

Юпитер: 3,25 см

Солнце: 3,5 см

и воспользовался пропорцией h/1,5=w/0,85, чтобы найти ширину каждого из них.

Затем мы выделили Землю, Сатурн и Юпитер как те, которые мы хотели бы придать особенный вид, созда�� континенты для Земли, кольца для Сатурна и большое красное пятно для шторма Юпитера. Начиная с Земли, мы использовали серию вытягиваний в разных плоскостях, чтобы они «выпирали» из планеты.

Затем мы сделали вращающийся разрез вокруг формы планеты, чтобы они почти совпадали с поверхностью.

Перейдя к Сатурну, мы создали форму, которая, по нашему мнению, была похожа на то, как должны были выглядеть кольца, и вращали ее вокруг планеты.

Затем мы сделали разрез, чтобы он не выходил за верхнюю плоскость.

Затем мы сделали небольшое приспособление от вершины Сатурна к кольцам, чтобы казалось, будто он плывет сбоку.

Наконец, для Юпитера мы решили сделать небольшой вращающийся вырез овальной формы, чтобы имитировать шторм на планете.

Чтобы обернуть все планеты, мы добавили внизу небольшой вырез, куда можно б��ло бы поместить небольшой магнит. Это изображение на Земле.

Варианты дизайна:

Что касается вещей, которые нам пришлось подправить при создании планет, то их было очень много. Все шесть «простых» планет были относительно простыми, но у Сатурна, Юпитера и Земли было несколько вещей, которые нужно было изменить по пути.

Сатурн:

Первоначально, когда мы строили Сатурн, мы думали, что заставим его касаться планеты, чтобы он мог быть более прочно связан с куполом, но позже решили, что он будет выглядеть лучше, если его отделить.

Еще одна вещь, которую нам пришлось изменить для Сатурна, — это форму, которую мы обследовали. Хотя мы начали с треугольника, в итоге у нас получилась форма, слегка напоминающая сталактит.
