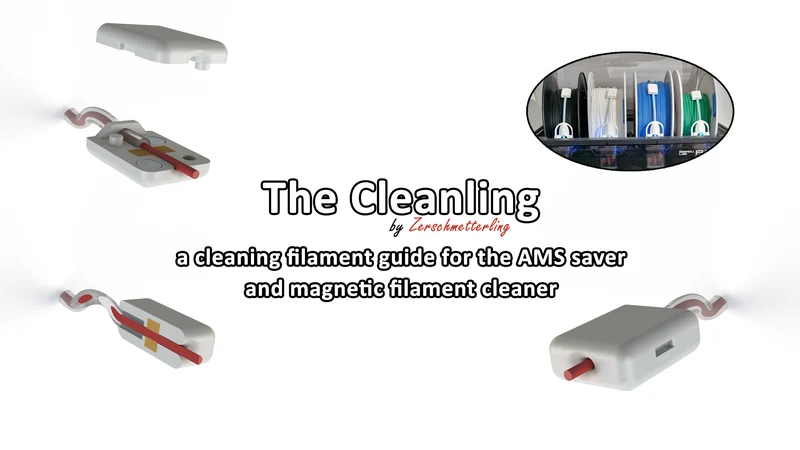

Направляющая для нити/очиститель - The Cleanling.........

Основная информация

Это руководство по чистке нитей, которое вы можете использовать, когда используете что-то вроде потрясающего AMS Saver от madizmo (https://makerworld.com/en/models/156593#profileId-171555).

Я сделал эту направляющую для нити, потому что немного боялся, что трубка из ПТФЭ с «острыми краями» может быть защемлена нитью на краю или где-нибудь еще на рулоне нити.

Тогда я подумал… а почему бы не почистить нить одновременно — магнитным очистителем и направляющей?

Итак, вот руководство по чистящим нитям под названием «Очистка» — и поскольку я ненавижу резать губки определенного размера… есть дополнительный (дополнительный) инструмент для резки губки :)

Информация о модели

Одна Чистка (какое название...) состоит из следующих компонентов:

1 верхняя часть (CleaningFilamentGuideForAMS_Top.STL)
1x нижняя часть (CleaningFilamentGuideForAMS_Bottom.STL)
4 неодимовых магнита (5x3 мм) (вот так: https://www.amazon.de/GoldRock-Neodym-Magnet-K%C3%BChlschrank-Magnettafel/dp/B0BMZX8FV3)
2x нарезанная губка из листа губки (вот так: https://www.amazon.de/Spontex-Schwammtex-Schwammt%C3%BCcher-8-St%C3%BCck/dp/B00DZFP9K8/)

Вам понадобится одна чистка на один AMS Saver, что обычно означает, что вам нужно четыре чистки на один AMS!

Итак, для одного полного комплекта AMS Saver вам потребуются следующие детали:

4x Верхняя часть
4x нижняя часть
16x неодимовый магнит
8x вырезанная губка из листа губки

Дополнительно вам понадобится это:

[Необязательно] Инструмент для очистки губки (CleaningFilamentGuideForAMS_Spongecutter.STL)
Резак или нож или ножницы
Клей (например, моментальный клей)
Небольшой кусочек нити для первоначальной сборки.

Распечатать инструкции

Просто распечатайте «Верхнюю часть», «Нижнюю часть» и дополнительный «Инструмент для резки губки» с очень точными настройками 0,08 мм и установите плотность заливки на 100 %, а образец заливки — на рекомендуемый прямолинейный. Поддержка не нужна.

Профиль печати предназ��ачен для печати всех четырех одновременно и дополнительного «Инструмента для резки губки» из PLA с указанными настройками. Настройте его по своему вкусу.

Инструкции по сборке

Сборка относительно проста. Фотографии этапов сборки вы можете найти в галерее.

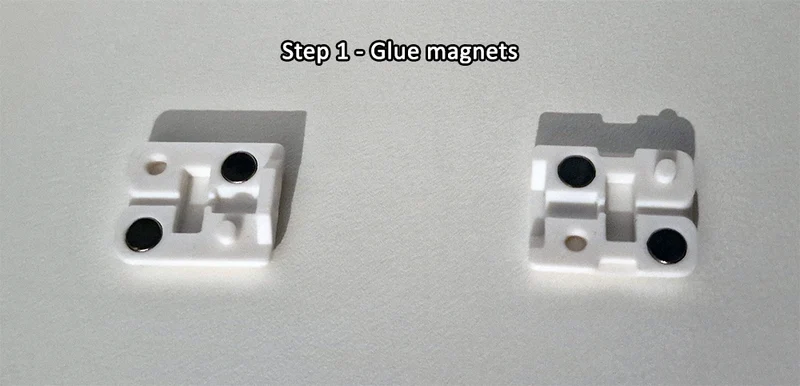

Шаг 1:

Приклейте по два магнита (например, моментальным клеем) в верхнюю и нижнюю части. Убедитесь, что магниты направлены в правильном направлении. Это означает, что верхняя и нижняя части должны притягивать друг друга, а не отталкиваться!

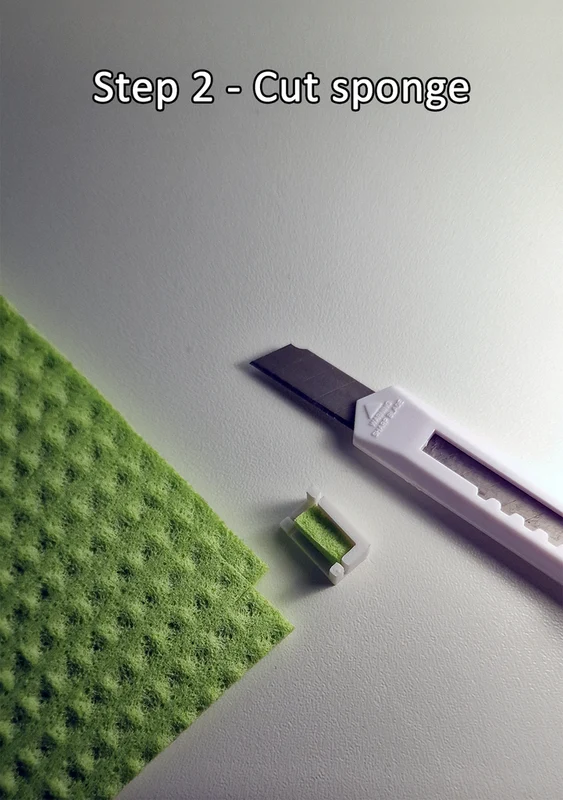

Шаг 2:

Затем вырежьте из листа губки два одинаковых куска губки. Вырез имеет ширину 10х4 мм. Рекомендую вырезать 11мм х 4мм! Альтернативно, вы можете просто использовать «Инструмент для резки губки», чтобы вырезать нужный размер.

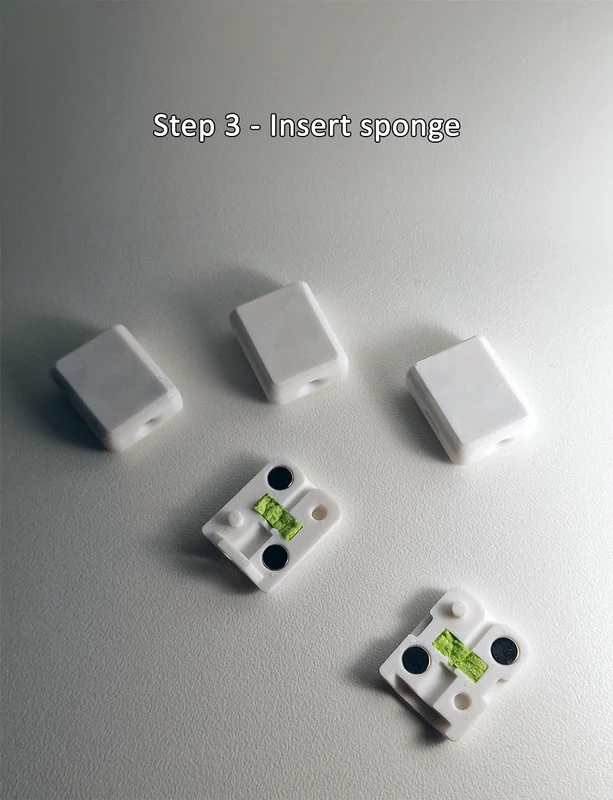

Шаг 3:

Теперь вставьте разрезанные губки один раз в верхнюю и один раз в нижнюю часть. Убедитесь, что губки полностью вставлены в предназначенное для них отверстие.

Затем можно собрать верхнюю и нижнюю части. Детали устойчивы к скручиванию, а магниты должны удерживать их в��есте.

Шаг 4:

Теперь возьмите кусок нити и вставьте его в переднее отверстие «Чистки». Протолкните его до конца, пока он не выйдет сзади. Повторите это несколько раз. Возможно, потребуется небольшое усилие, чтобы протолкнуть его через две губки. Удалите остатки губки, если таковые имеются.

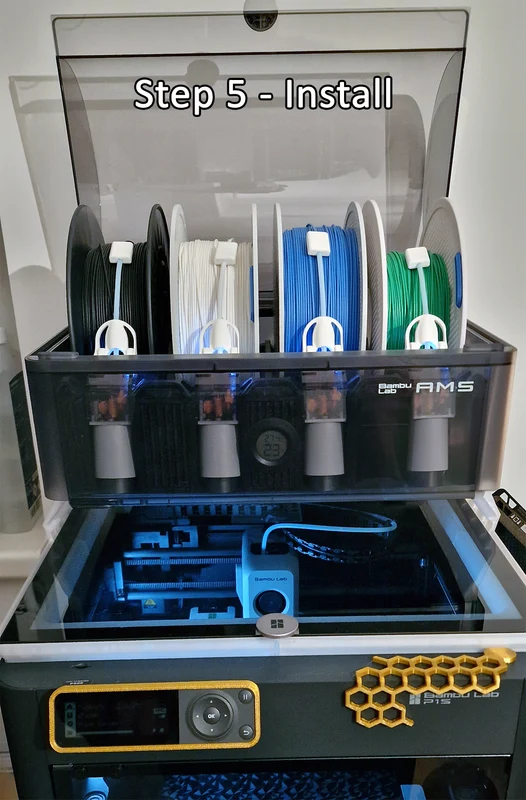

Шаг 5:

Предупреждение: предусмотрена плотная посадка трубки из ПТФЭ! НЕ расширяйте отверстие, иначе чистка упадет, пока нить будет отодвинута назад!

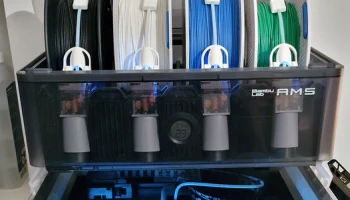

Теперь все, что вам нужно сделать, это прикрепить Cleanling к тефлоновой трубке AMS Saver и вставить нить — поздравляем, все готово!

Если у вас есть вопросы или предложения по улучшению, не стесняйтесь. :)
