Посудомоечная машина "Грязно/Чисто" Автоматический знак.....

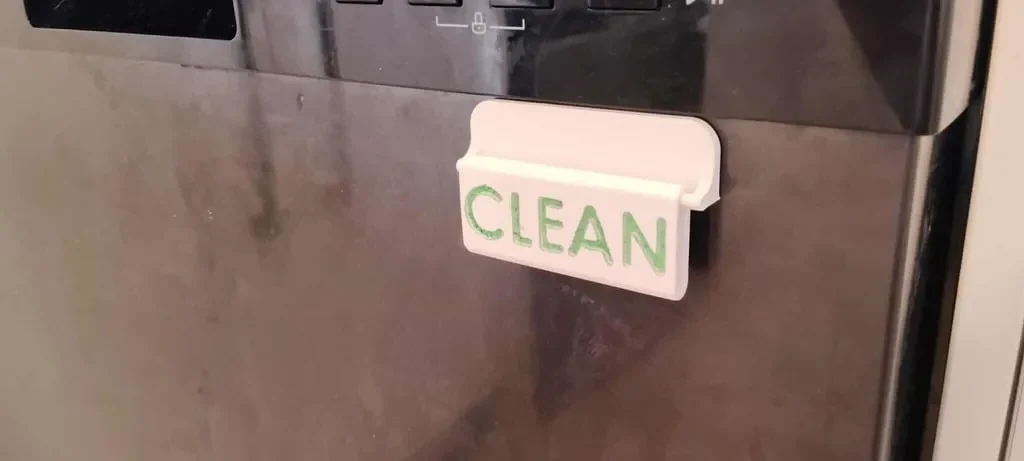

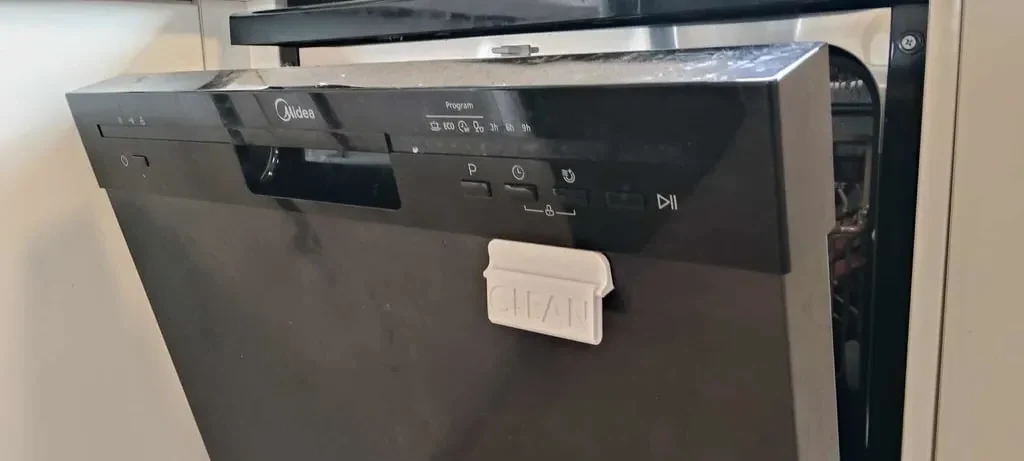

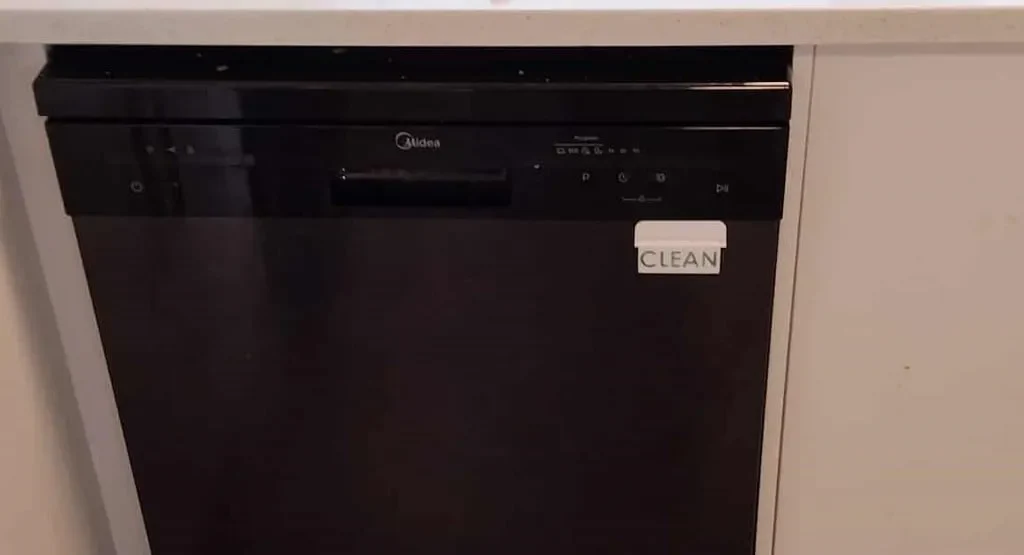

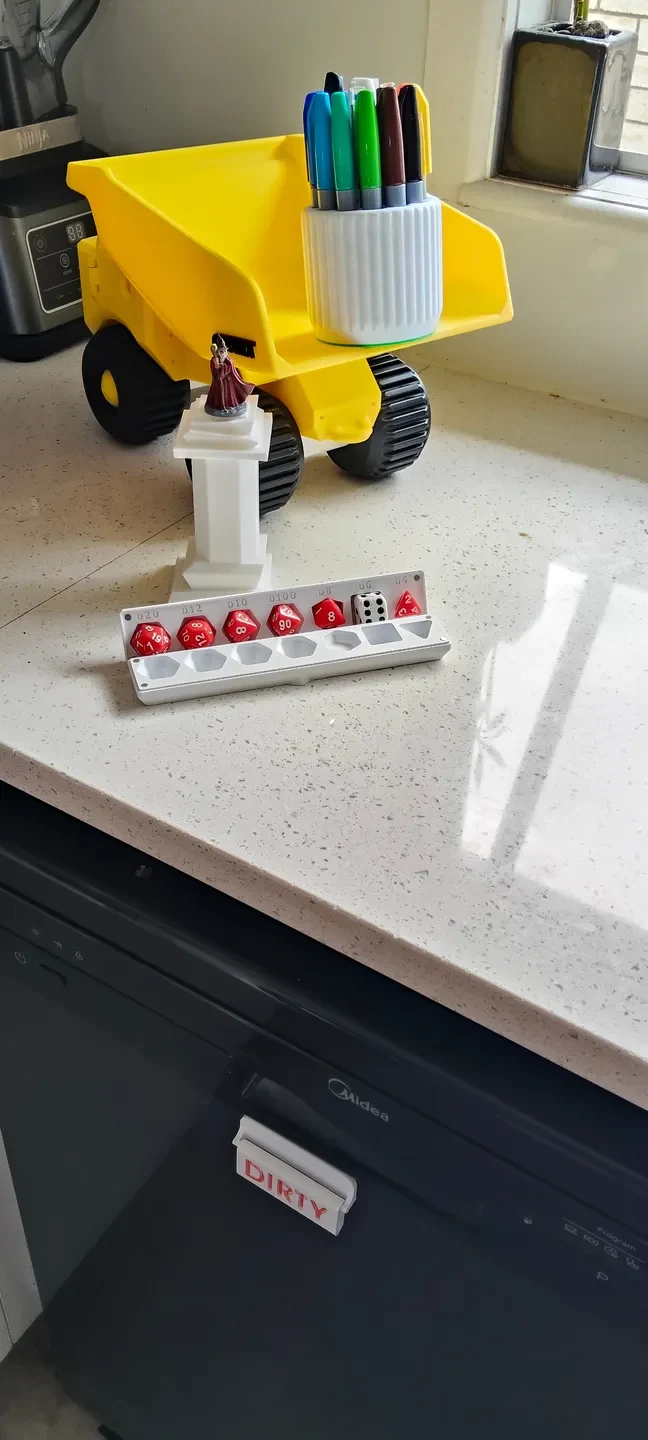

Магнитный откидной знак для посудомоечной машины, показывающий, находится ли в посудомоечной машине чистая или грязная посуда.

ОБНОВЛЕНИЯ:
Обновление 4: выпущены стандартные файлы. Версия 2 (V2) больше не нуждается в поддержке.
Обновление 3: выпущены файлы печати на месте (PIP).

ПРИМЕЧАНИЕ. PIP и стандартные файлы несовместимы друг с другом.

Обновление 2: удаленная версия 3 требует НЕМНОГО корректировки.
Обновление 1: Добавлена версия v3.

(v3 в конце имени файла). Он имеет вертикальную печать знака на одном из краев и не требует никакого поддерживающего материала. Кроме того, вешалка теперь имеет двойной кулачок, что обеспечивает ДЕЙСТВИТЕЛЬНО автоматическое перемещение вывески (возможно, это не всем нравится).

ИНСТРУКЦИИ:

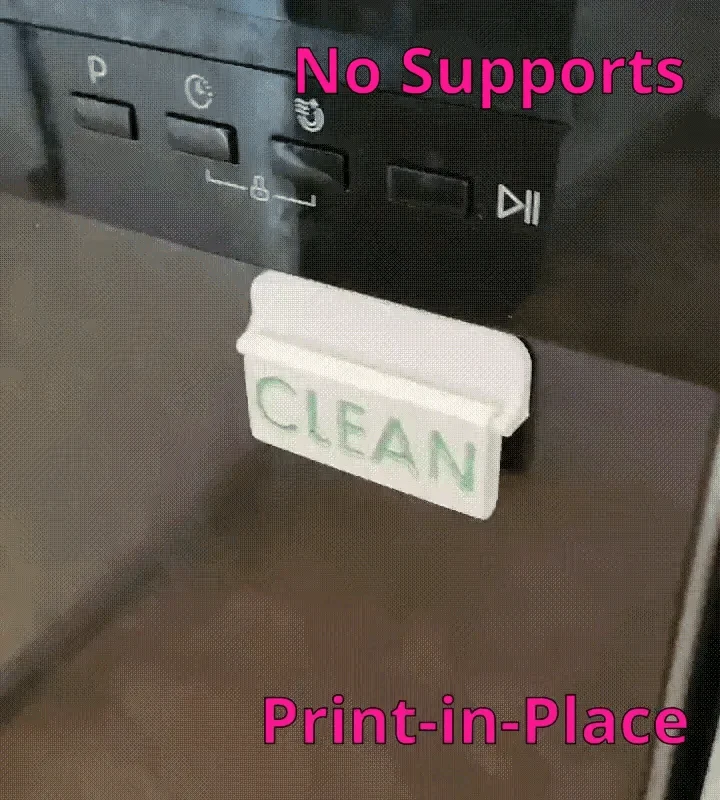

Print-In-Place — высота слоя 0,2 мм (или меньше). Распечатайте плоской стороной вниз и наслаждайтесь. Занимает всего 1 час 45 минут. Стандартные файлы — высота слоя 0,2 мм (или меньше). Поделитесь рабочей пластиной или распечатайте одну за другой. Текст должен быть напечатан вертикально. Установите на место.

Размер магнитов: 9,4 x 1,9 мм. Размер отверстий: 9,7 x 1,8 мм (нужен клей) (третий магнит, возможно, не понадобится, чтобы надежно удерживать его, но у меня есть дети, поэтому я подумал, что дополнительная удерживающая сила будет полезна.)

Если вы хотите распечатать каждую деталь отдельно или в цвете, используйте стандартные файлы V2.

СОВМЕСТИМОСТЬ:

v1 и v2 совместимы как назад, так и вперед. Print-In-Place — это другой дизайн, который не совместим с другими дизайнами (также вы не можете отделить PIP-файл для подгонки по размеру, в любом случае не знаете, зачем вам это нужно)

Вдохновлен AlexY (@AYMakes) в печатных формах, но дизайн на 100% мой собственный, с нуля.

Посмотрите другие мои дизайны

Элегантная чашка для ручек

Патреон

Я только запустил свой Patreon, посмотрите :) patreon.com/LGMdesign

Настройки печати

Разрешение:

0,2 или меньше

Заполнение:

8-15%

Примечания:

Если вы печатаете с высотой слоя более 0,2 мм, печать может быть неравномерной (визуальные дефекты), но она все равно будет работать. V1 требует поддержки текста. V2 и PIP не требуют поддержки.

Как я это разработал

Я чувствую, что для многих новых дизайнеров отправной точкой является 3D-печать, так что, возможно, это поможет вам. Эта «закулисная» сторона проектирования никогда не проявляется за пределами места работы.

Итерации и редизайны — это совершенно нормально, но способ избежать этого — начать с концепции дизайна полностью на бумаге. Для моей посудомоечной машины v3 мне пришлось сделать это на бумаге, так как я не знал решения своей проблемы. Мне нужно было, чтобы знак вернулся на 180 градусов в нормальное положение после наклона на 90 градусов, для человека, который обычно не работает с кулачковым механизмом, это было действительно сложно. Я закончил свой дизайн, загрузил его на Thingiverse и распечатал. Я сразу обнаружил, что это не работает, мои допуски были слишком жесткими (использовался зазор 0,2 мм вокруг движущихся частей, тогда как в моей последней конструкции PIP используется допуск 0,5-0,7 мм), и само по себе переворачивание тоже не работало. Я думал, что смогу быстро настроить его и снова напечатать, но после тщательного размышления; Мне нужен был полный редизайн.

На самом деле я все еще работаю над этим, но у меня есть решение на бумаге: форма кулачка представляет собой треугольник, а не форму наклонной таблетки/пазы.

v1 — отдельные файлы печати (требуется поддержка текста)

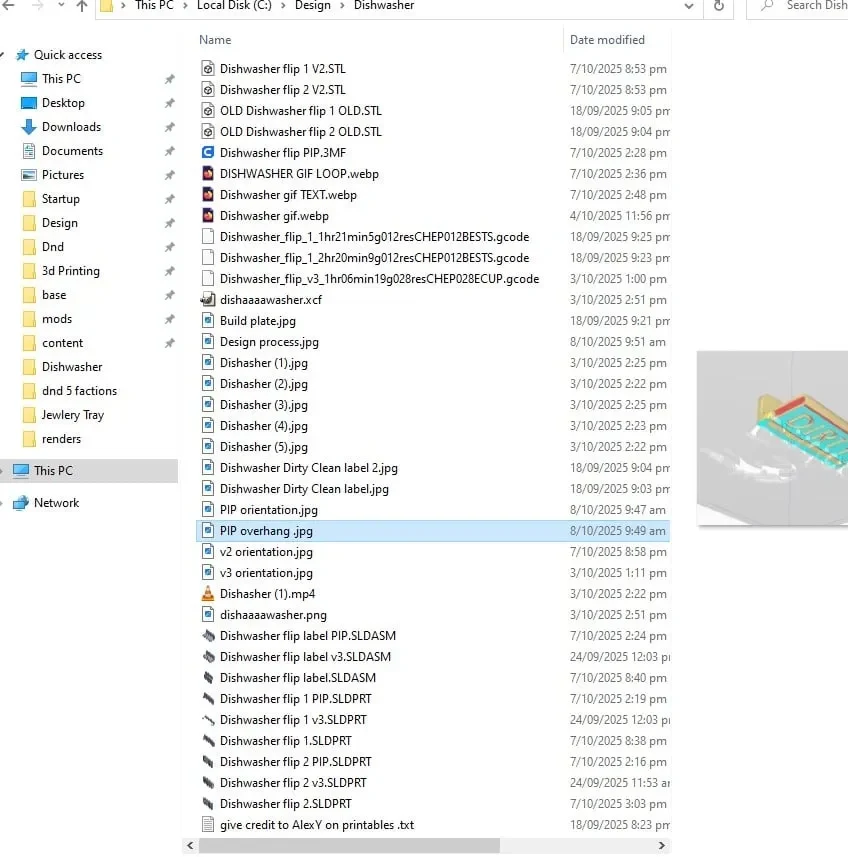

Имена файлов:

Переворачивание посудомоечной машины 1 Переворачивание посудомоечной машины 2

V1 Рекомендации по расположению рабочей пластины. Если вы того пожелаете, вам не придется печатать вместе, может потребоваться поддержка, чтобы получить чистый текст на нижней стороне.

Версия 2 улучшена и не требует поддержки.

Рекомендации по расположению пластин сборки, вам не нужно печатать вместе

V2 — отдельные файлы печати, не требующие поддержки.

Имена файлов:

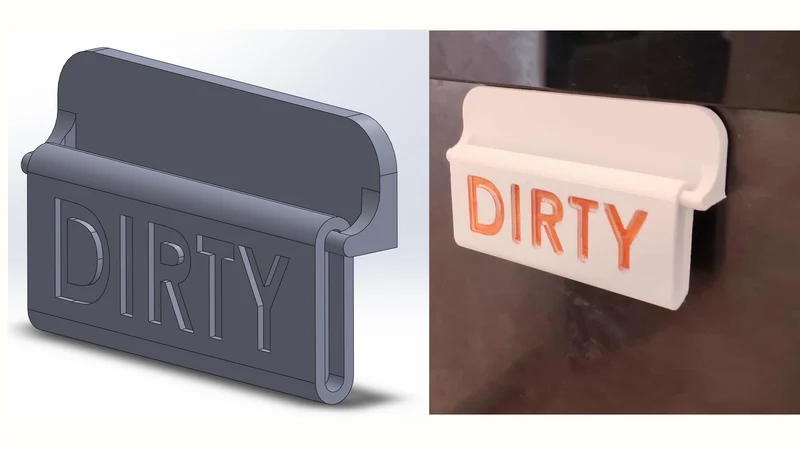

Откидная крышка для посудомоечной машины 1 V2 Откидная крышка для посудомоечной машины 2 V2

Никакой поддержки не требуется. Текст должен печатать идеально. В прорези на подвижной детали добавлена ​​фаска, позволяющая обеспечить такую ​​ориентацию.

Не используйте их для печати на месте. Эти файлы предназначены для более удобного размещения и более четкого текста (распечатайте текст вертикально, как показано ниже).

ПИП

Ориентация печати ниже. Не требует никаких опор, так как все выступы имеют фаски.

На изображении ниже показаны (красным) свесы более 58 градусов.
