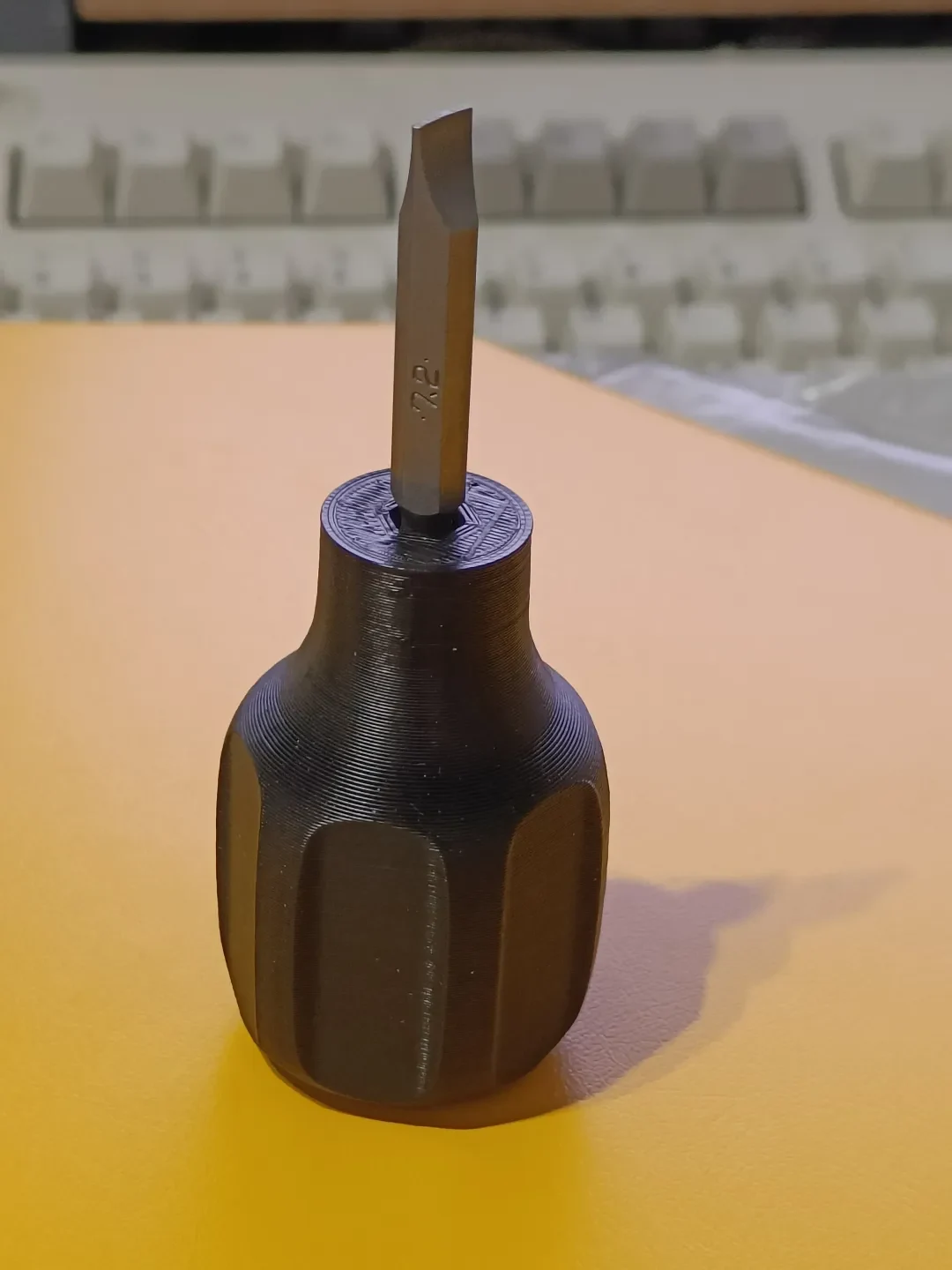

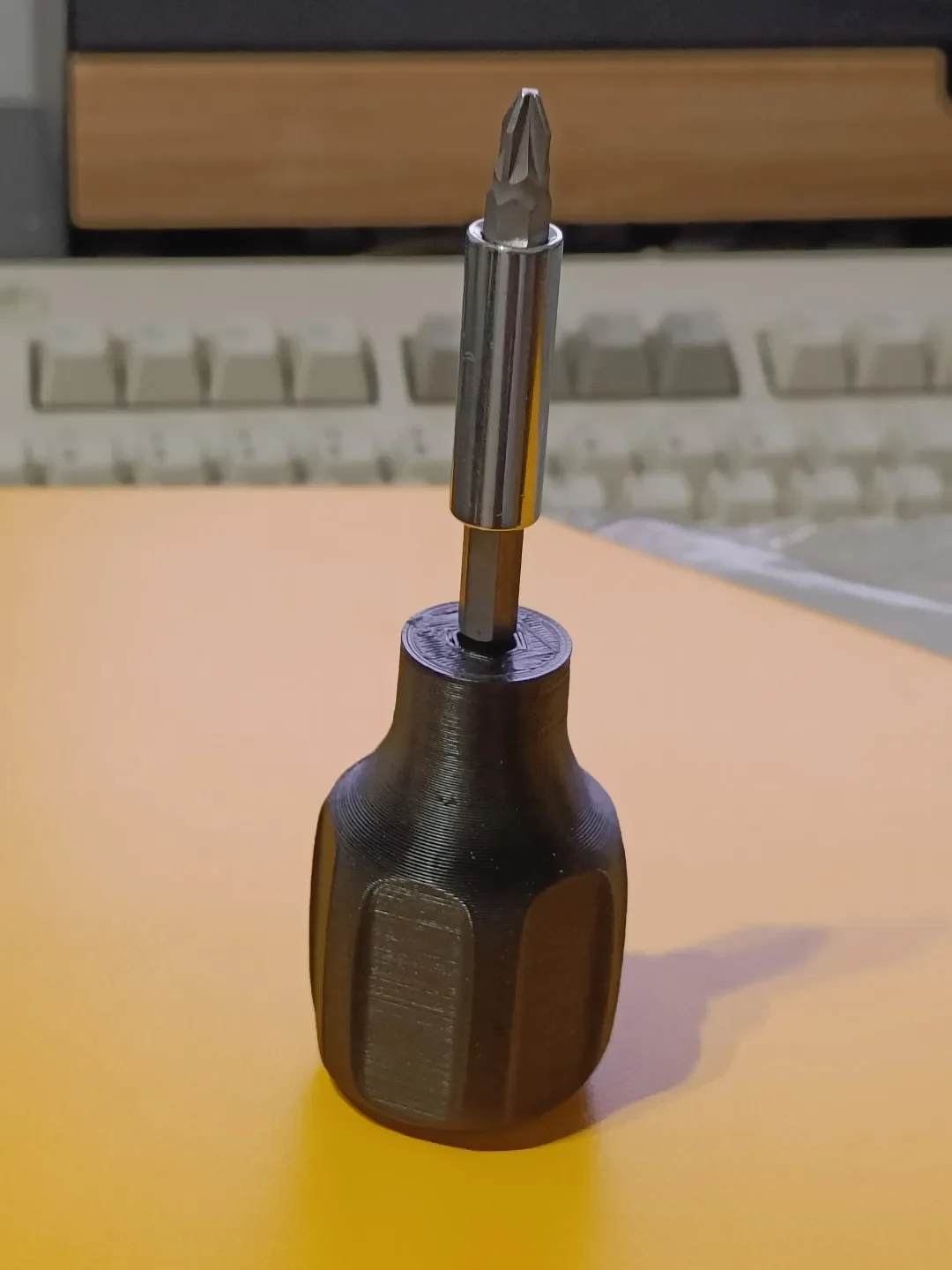

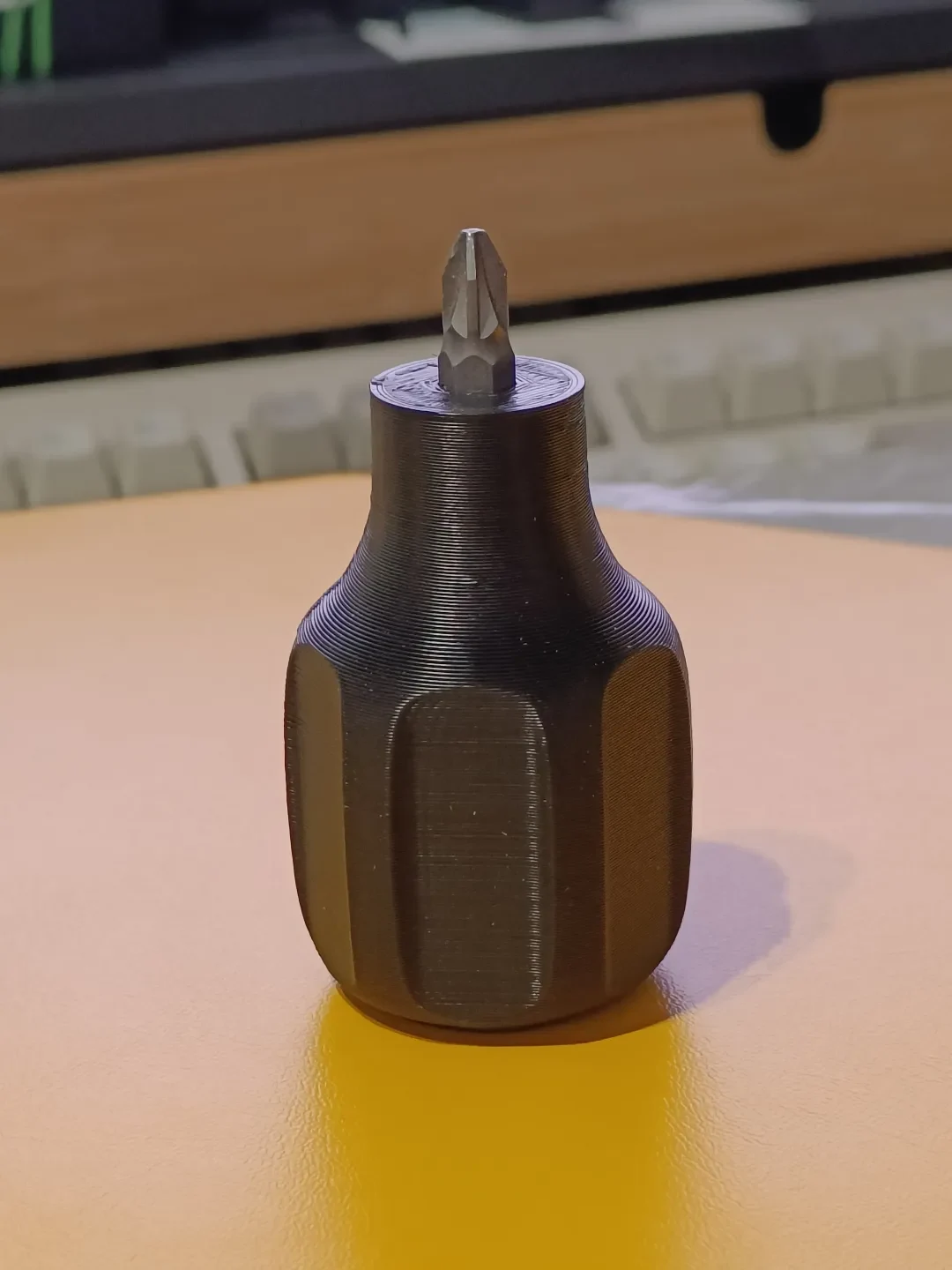

Маленькая отвертка для бит 1/4 дюйма..........
Маленькая ручка отвертки для стандартных бит (¼ дюйма).
Создан потому, что мне нужно было что-то маленькое как для тех случаев, когда стандартную отвертку использовать невозможно, так и для того, чтобы иметь что-то маленькое в рюкзаке.
Дополнительная, но рекомендуемая магнитная вставка позволяет бите оставаться на месте, не полагаясь только на трение (которое при использовании быстро уменьшается).
Особенности

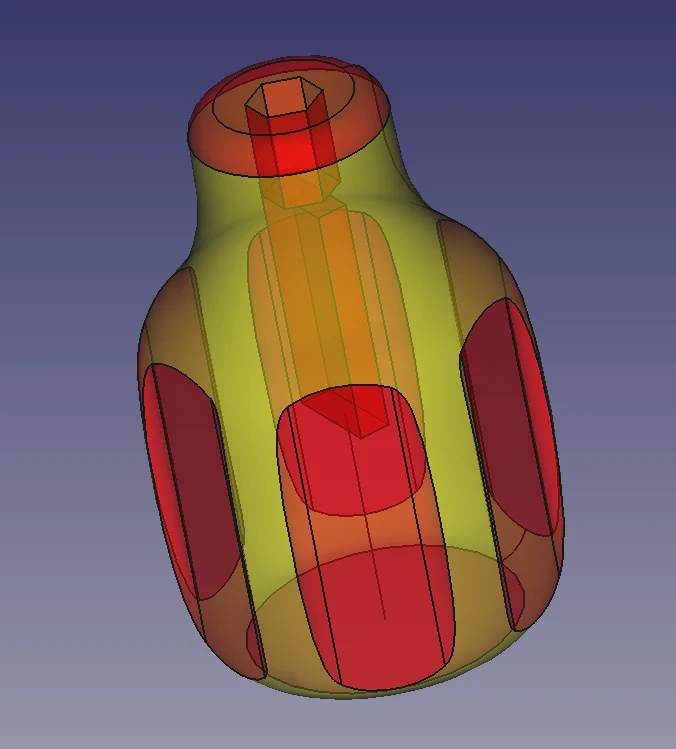

Файл САПР, предоставленный для настройки (FreeCAD: открытое и бесплатное программное обеспечение)
полость для магнитной вставки (25х10х3 мм)
длина (без биты) 6 см.
максимальный диаметр < 4 см
приличное сцепление
предназначен для печати стоя на основании без опор
Версии
первая итерация v1 (слишком узкая)
v3 немного увеличены допуски и закруглены некоторые края (рекомендуется)
Примечания
Файл CAD содержит электронную таблицу, которую можно использовать для изменения некоторых параметров.
«Допуск на бит», вероятно, является наиболее важным и позволяет вам настроить размер шестиугольного отверстия, в котором находится бита.
Учитывая конфигурацию моего принтера и материалы, я считаю, что 0,4 мм — хороший компромисс (v3).
Также можно использовать размеры магнитов (a,b и c), если вы планируете использовать магнит другого размера.
При печати с магнитной вставкой вам придется разрезать ее с паузой на нужном слое, чтобы вставить магнит.

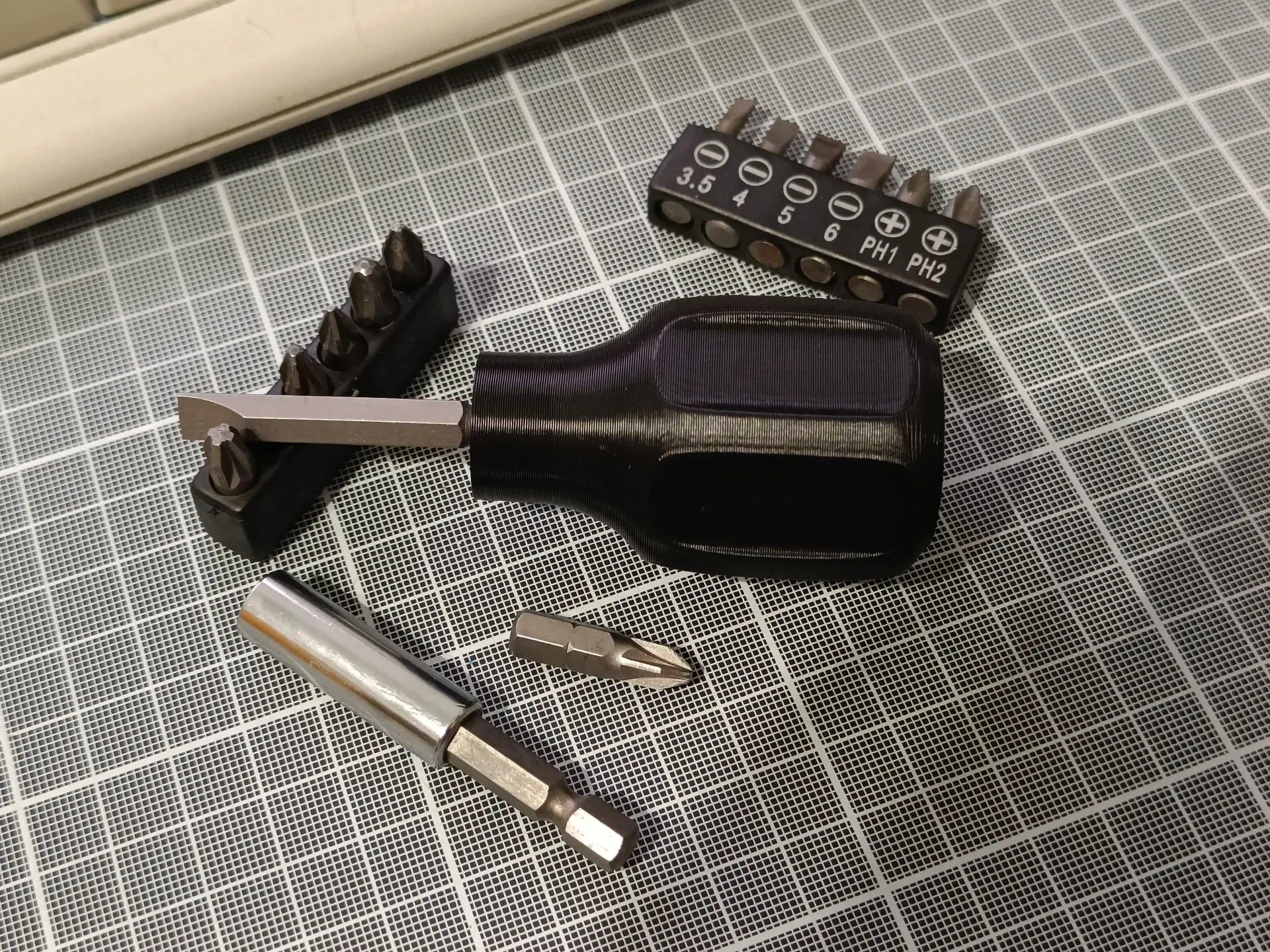

мой первый отпечаток оказался (изначально) слишком плотным, однако после небольшой игры с вставкой разных битов он стал «крупнее». Я также заметил, что разные производители могут иметь немного разные размеры бит.
опубликовать этот дизайн как общественное достояние, поскольку в нем нет ничего революционного, и поощрять переделку :)
(это мой последний дизайн и принт в 2022 году)
