Индикатор вращения двигателя NEMA

Это основано на индикаторах, представленных здесь: https://www.thingiverse.com/thing:2638857, но не основано на них.

Используется круглый магнит размером 1/4 x 1/8 дюйма (0,90 доллара США каждый на момент публикации) от McMaster-Carr: https://www.mcmaster.com/5862K103/

Магнитный пресс вставляется во втулку, и на многих шаговых двигателях он должен достаточно свободно входить в концевое отверстие (сделано и работает с двигателями Prusa, проверено на паре других, которые у меня есть)

На��тройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,20 мм

Заполнение:

Любой/нет

Нить: Matterhacker Color Change PLA Quantum Raspberry-Gold

Примечания:

Это забавная сборка нитей, меняющих цвет: вы можете наблюдать, как цвета меняются при вращении!

Пост-печать =============

Сборка

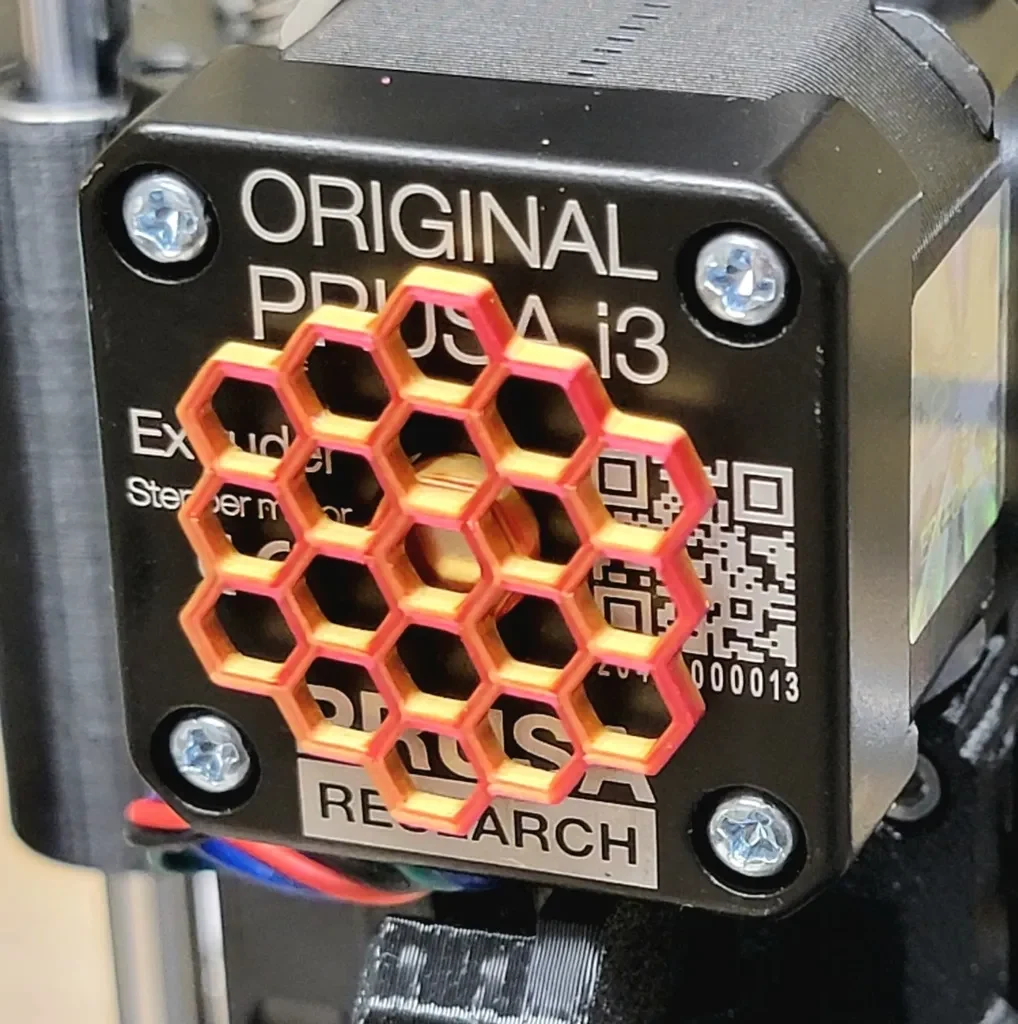

Вдавите магнит во втулку и прикрепите к концевому валу двигателя NEMA 17 (корпус ~40 мм).

Как я это разработал ===================

Создайте шестиугольную сетку макета в Adobe Illustrator (это также легко сделать в Inkscape и Corel Draw!), а затем экспортируйте в файл .SVG.

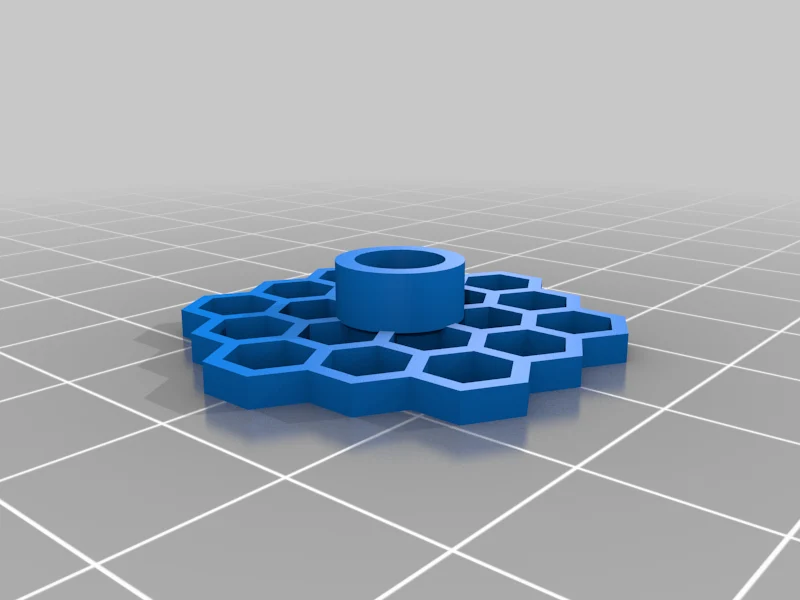

Импортируйте SVG в Fusion360 как эскиз, вытяните фигуру и при необходимости масштабируйте ее.

Прикрепите (соедините) простой полый цилиндр, сделанный в Fusion, по размеру магнита.

Экспортируйте (вкладка «Утилиты» Fusion360 / СОЗДАТЬ) в STL.

И все готово!
