Регулируемые магнитные выдвижные ящики (пример подставки ...

Это двухтактный механизм, использующий отталкивание магнитов 8х3 мм для открытия небольших шкафов.
Нажмите до упора, и магнитное отталкивание заставит ящик снова открыться; осторожно нажмите на него, и он просто закроется.

Для больших ящиков или ящиков, которые вы планируете заполнить тяжелым содержимым, могут потребоваться более сильные магниты, но адаптация прилагаемого файла F360 не должна стать проблемой.

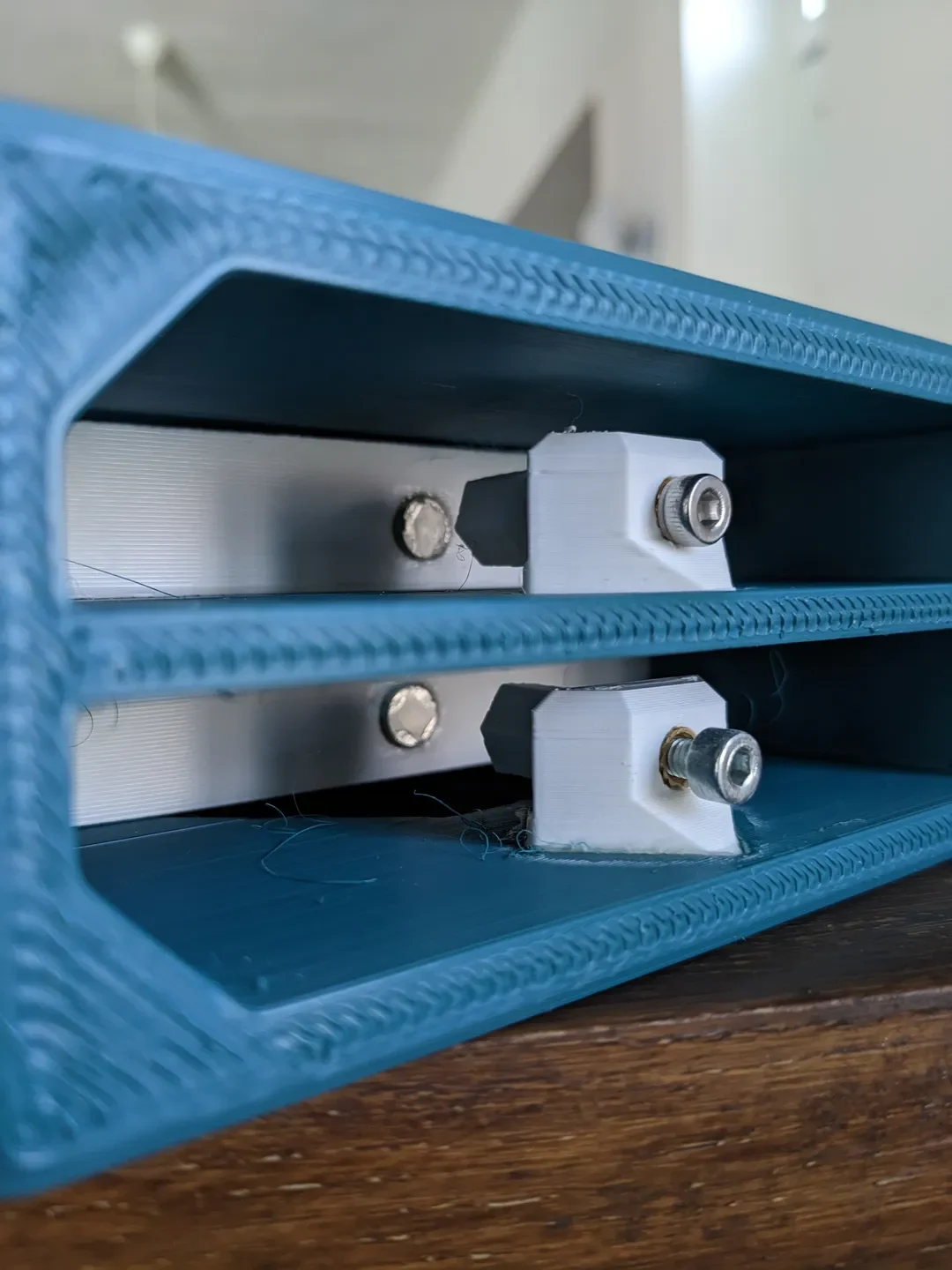

В системе используется винт M4 и ��ермонаборы для удержания магнита в рамке. Вы можете выбрать винт разной длины (в примере я использую M4x20) и поворачивать его, чтобы отрегулировать точку зацепления магнитов.

Сам механизм состоит из удерживающего блока и магнитного держателя. Вырезы в задней части ящика (для магнита) и в основании полки (для удерживающего блока) совершенно необязательны, но они помогают выровнять вещи, а не просто полагаться на точность при склеивании деталей.

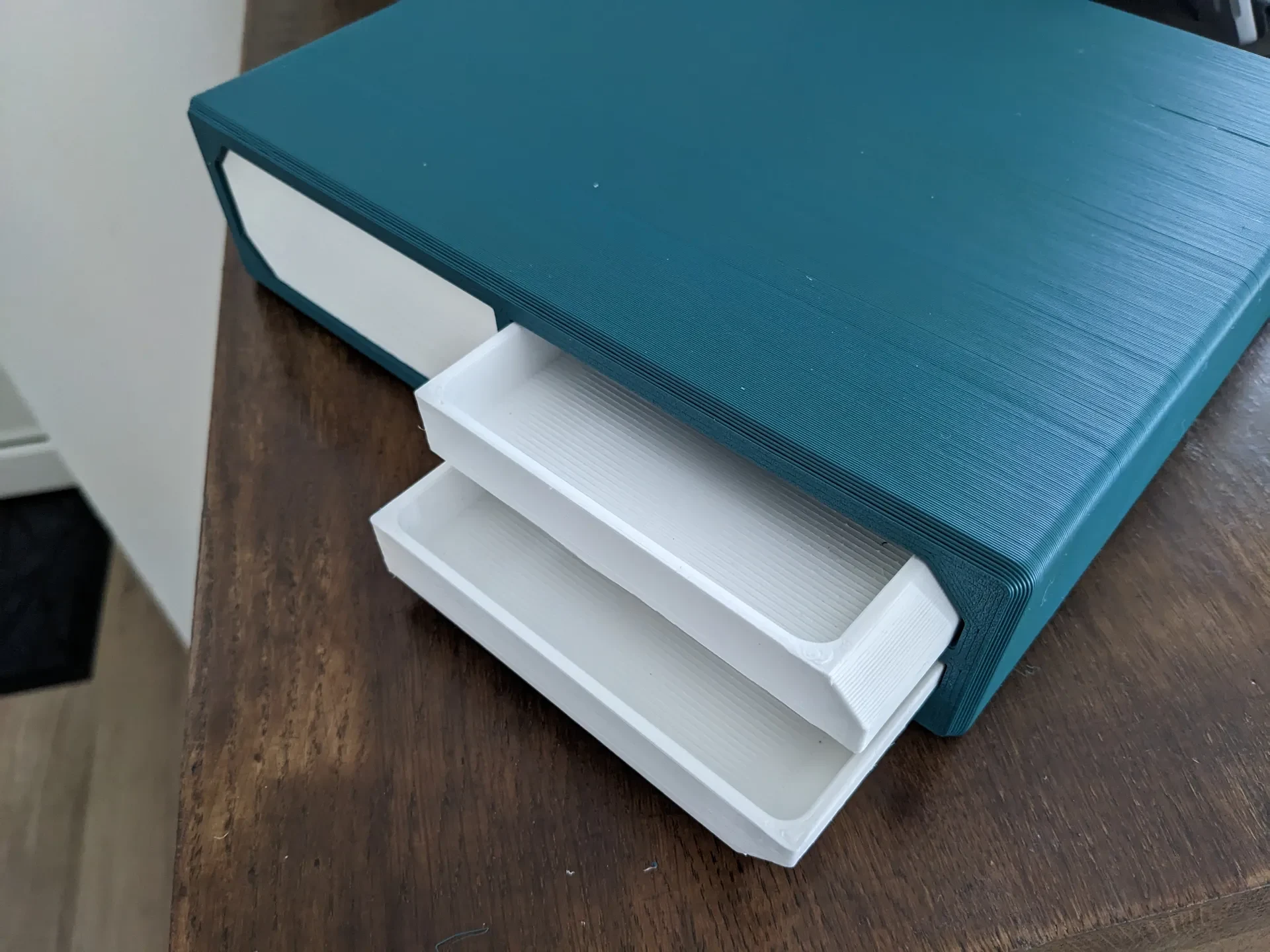

Здесь я публикую этот механизм, примененный к подставке для монитора с выдвижными ящиками, которую меня попросила сделать моя жена.

Допуски намеренно велики, чтобы обеспечить печать сопел 0,8 мм. Вы можете обойтись меньшими соплами меньшего размера, особенно если конструкция ваших ящиков более квадратная.

Просто имейте в виду, что, поскольку толкающая сила магнитов не очень велика, ящики не должны просто прилегать и скользить при толкании вручную, они должны быть достаточно свобо��ными, чтобы свободно скользить.

Я также предлагаю стратегически ориентировать линии первого слоя так, чтобы они проходили по длине ящика, а не поперек него.

Еще один полезный совет: делайте стенки ящиков немного толстыми (не в режиме одностенной вазы), чтобы предотвратить деформацию и оставить место для шлифовки при необходимости).
