Открытая регулируемая муфта из ПТФЭ, проставка и подставк...
Это ключевая часть моей MCS (многоцветной системы) — https://www.printables.com/model/555238-mcs-multi-color-system-for-prusa-mmu.
И теперь у меня есть еще одна более простая версия этого регулятора муфты, которую я использую в своей новой системе вместе с простым кронштейном для нее здесь.
Посмотрите, как это работает, здесь — https://www.youtube.com/shorts/H3z1xf8s-6c.

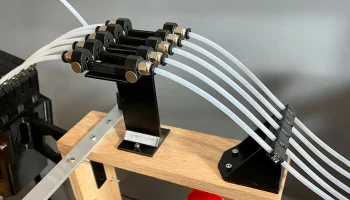

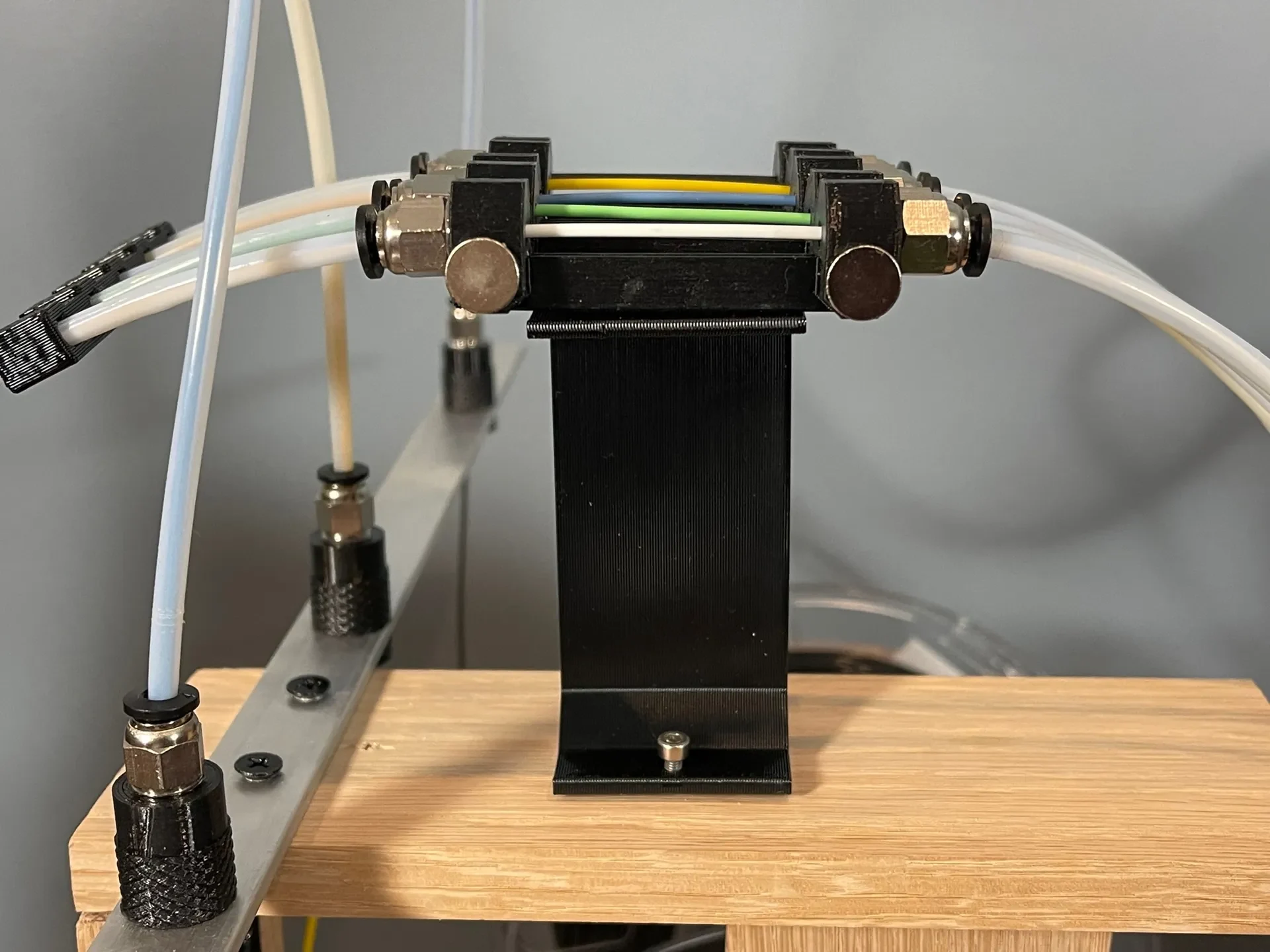

Эта комбинация соединителя и стойки заменяет более ранние конструкции (воздушный буфер, полибокс, подобные этому конструкции большего размера) и является основной частью системы MMU, которую я создал. Это более компактная установка с более коротким путем прохождения нити и меньшим трением. Хотя вы можете использовать это по своему усмотрению в своих собственных настройках, в идеале вам следует использовать их так, как я обрисовал здесь, в частности, как показано на втором рисунке.

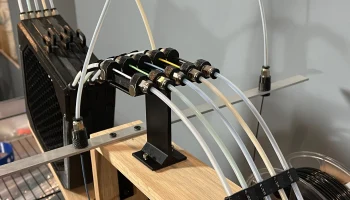

Я проектировал свою установку MMU и, в частности, путь накала позади MMU в сочетании с буфером слотов позади него. и, наконец, несколько катушек без трения.
Посмотрите мою коллекцию под названием «Используется на MMU Now and Works», чтобы увидеть все моды, которые я использую, и это один из них.
Короткая проставка — https://www.printables.com/model/460874.
Райзер и муфты — https://www.printables.com/model/432647
Соединители адаптера из ПТФЭ — https://www.printables.com/model/416215
Угловой кронштейн из ПТФЭ — https://www.printables.com/model/470374
Эта комбинация муфта/стойка преследует три цели:

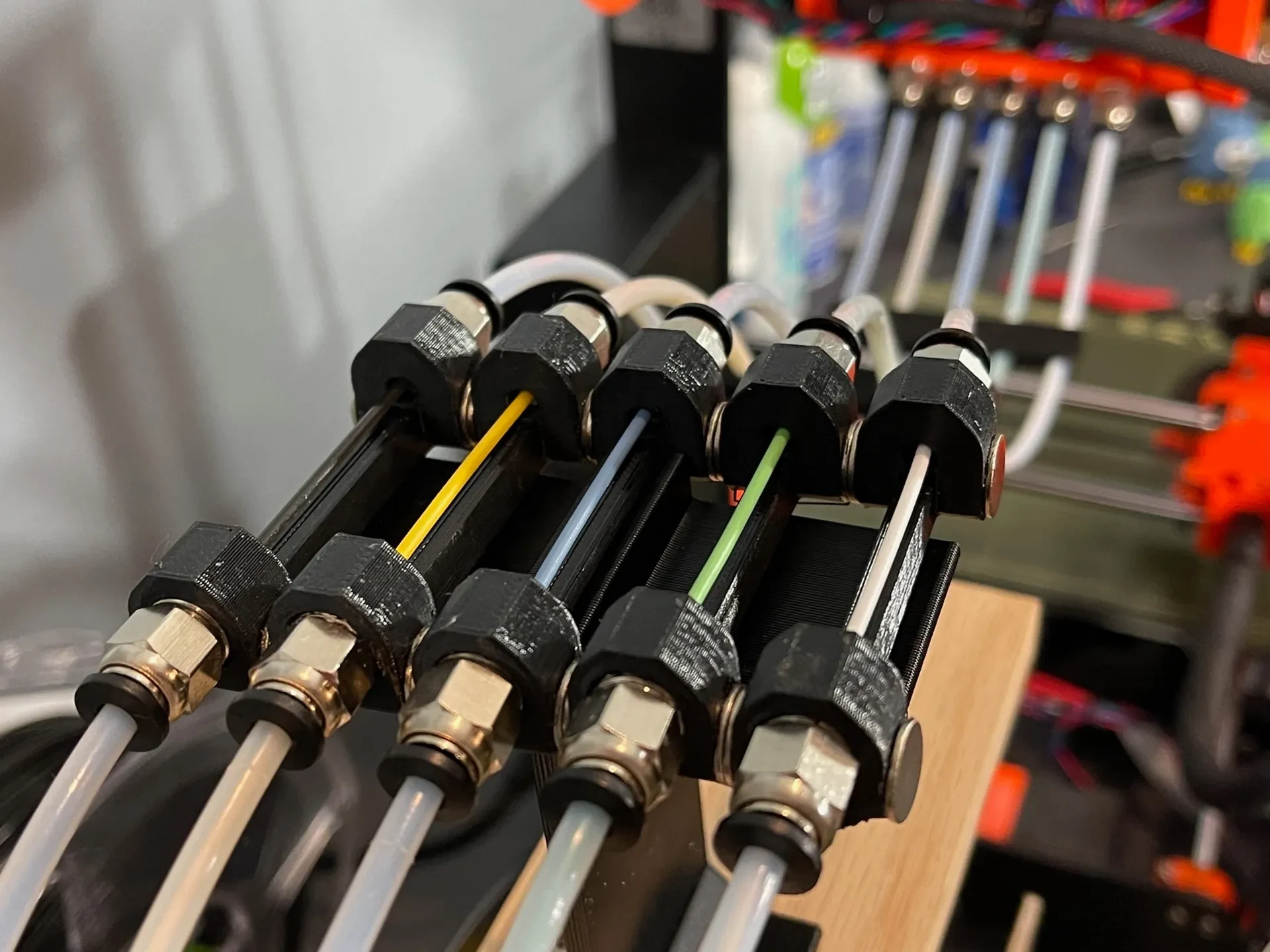

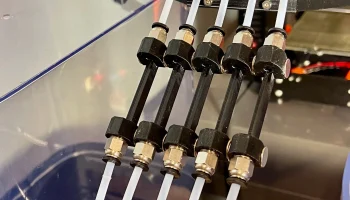

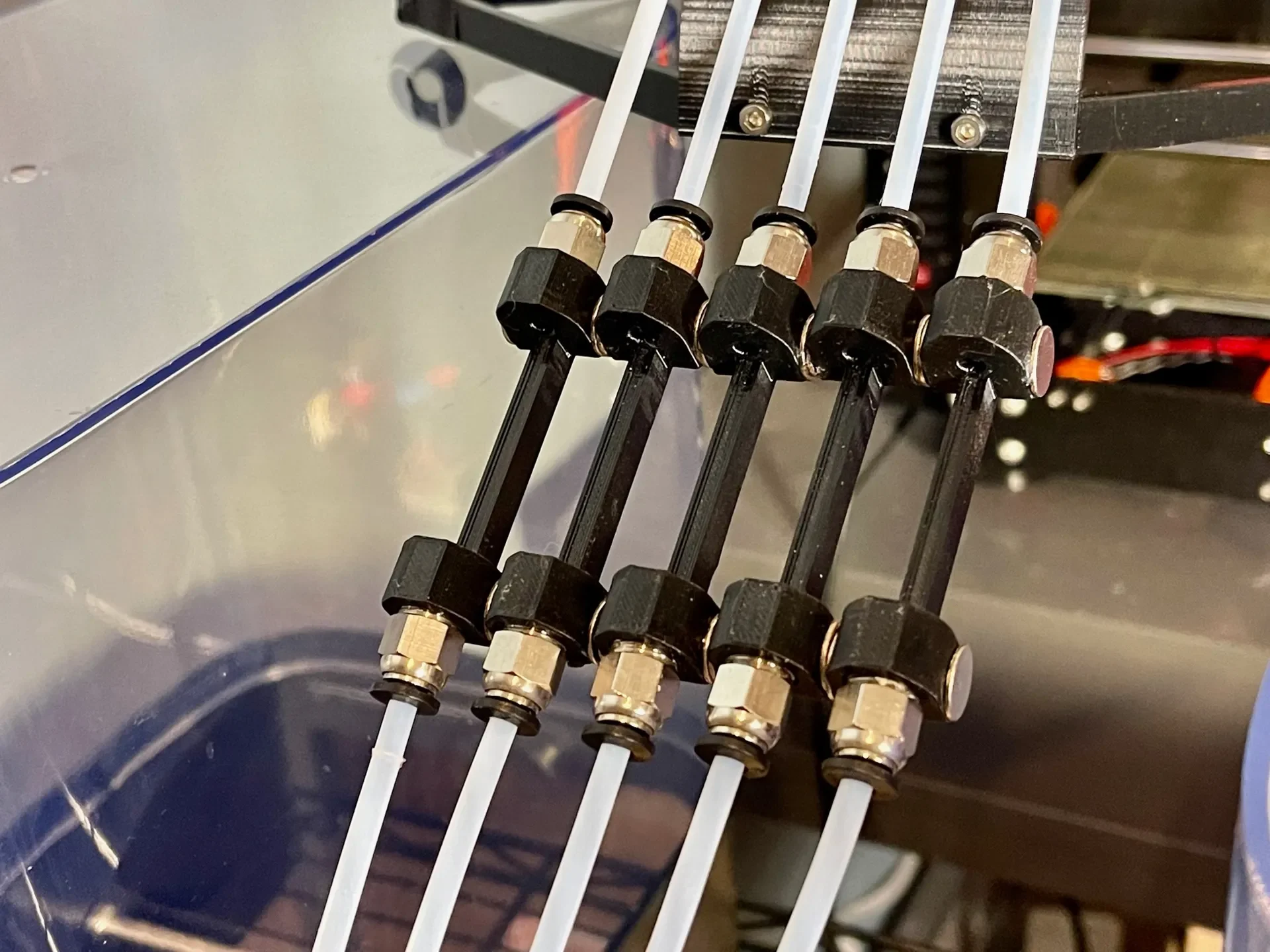

Отверстие муфты позволяет регулировать и чувствовать загрузку, втягивание и т. д. нити, а также позволяет проталкивать нить вперед при первоначальной загрузке.

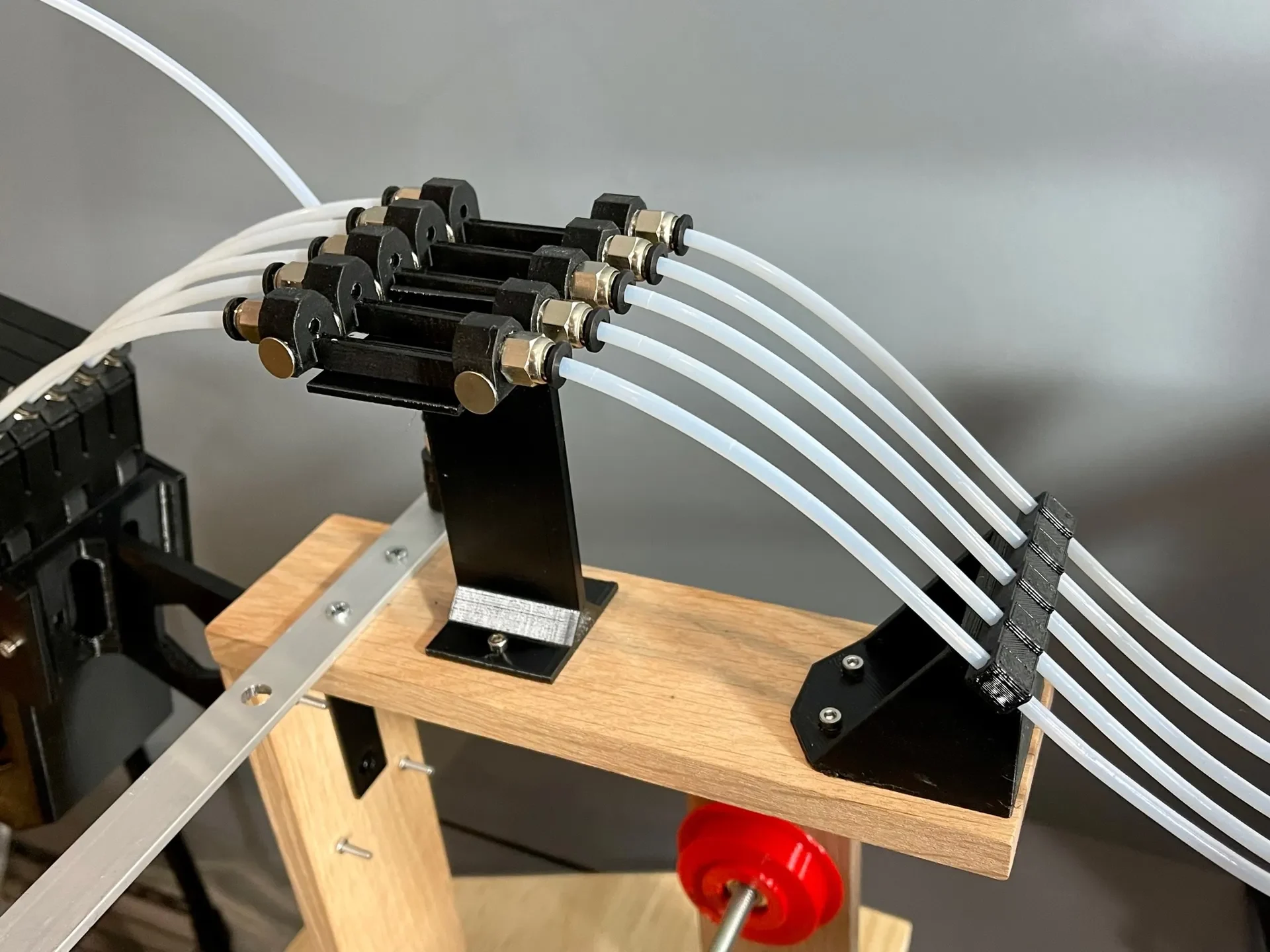

Стойка и соединитель вместе образуют небольшой холм, который прижимает нить к стенкам трубок, чтобы она не скользила назад или вперед после того, как натяжной ролик установил ее на место. Форма пути нити определяется положением муфты, длиной трубки и расстоянием до задней рамы MK3. Все три из них должны выглядеть так, как показано на рисунке, чтобы обеспечить необходимое напряжение нити на стенках из ПТФЭ и предотвратить ошибки нагрузки.

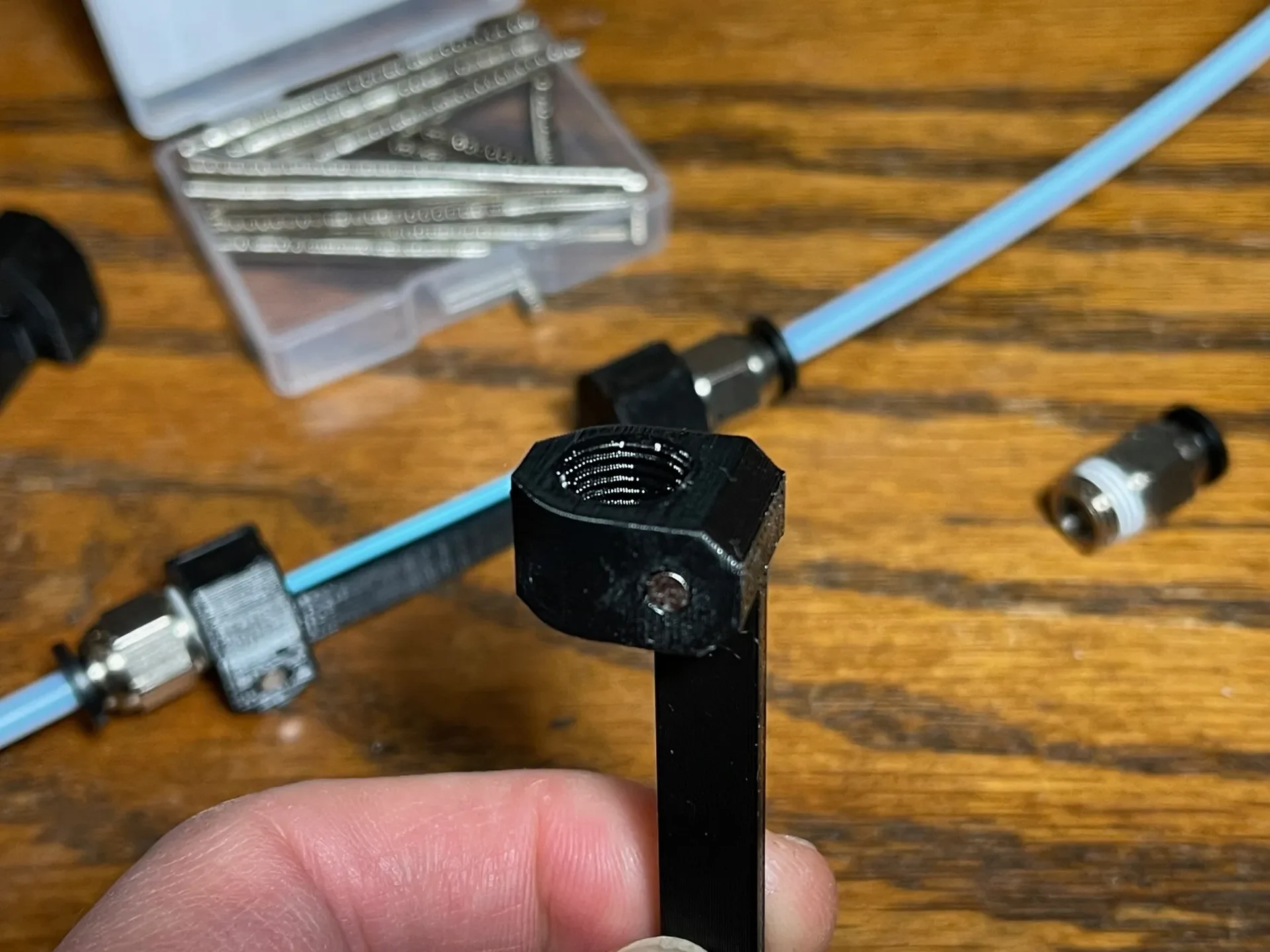

Соединители имеют магниты по бокам и поэтому остаются вместе. Только центральный входит в слот на стойке. Поскольку их можно легко разделить, это позволяет вам перемещать их независимо, загружая нить или буфер сзади, и не сгибать при этом трубку. ХОТЯ на основном рисунке показаны две прокладки, используйте только одну прокладку из ПТФЭ. Поместите его между соединителем и MMU, чтобы можно было легко разделить область загрузки буфера слота, когда вы вытаскиваете слоты для их загрузки.
Вот позиционные размеры:
Подставка крепится к платформе (доске, которую вам нужно сделать) в трехмерном пространстве на расстоянии 10,5-11 дюймов за задней металлической нижней рамой МК3, а верхняя часть доски имеет высоту 11,5-12 дюймов.
5 трубок между соединителем и MMU представляют собой трубки с внутренним диаметром 3 мм и внешним диаметром 4 мм (а не с внутренним диаметром 2 мм, которые поставляются с принтером, поскольку они создают слишком большое трение). Эти пять трубок, приведенных выше, точно такие же, как и стандартная трубка между MMU и экструдером, с добавлением примерно полдюйма. чтобы обеспечить соблюдение S-образной формы.

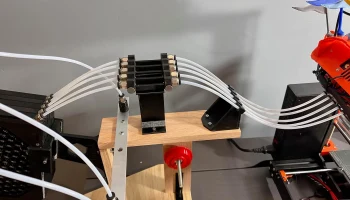

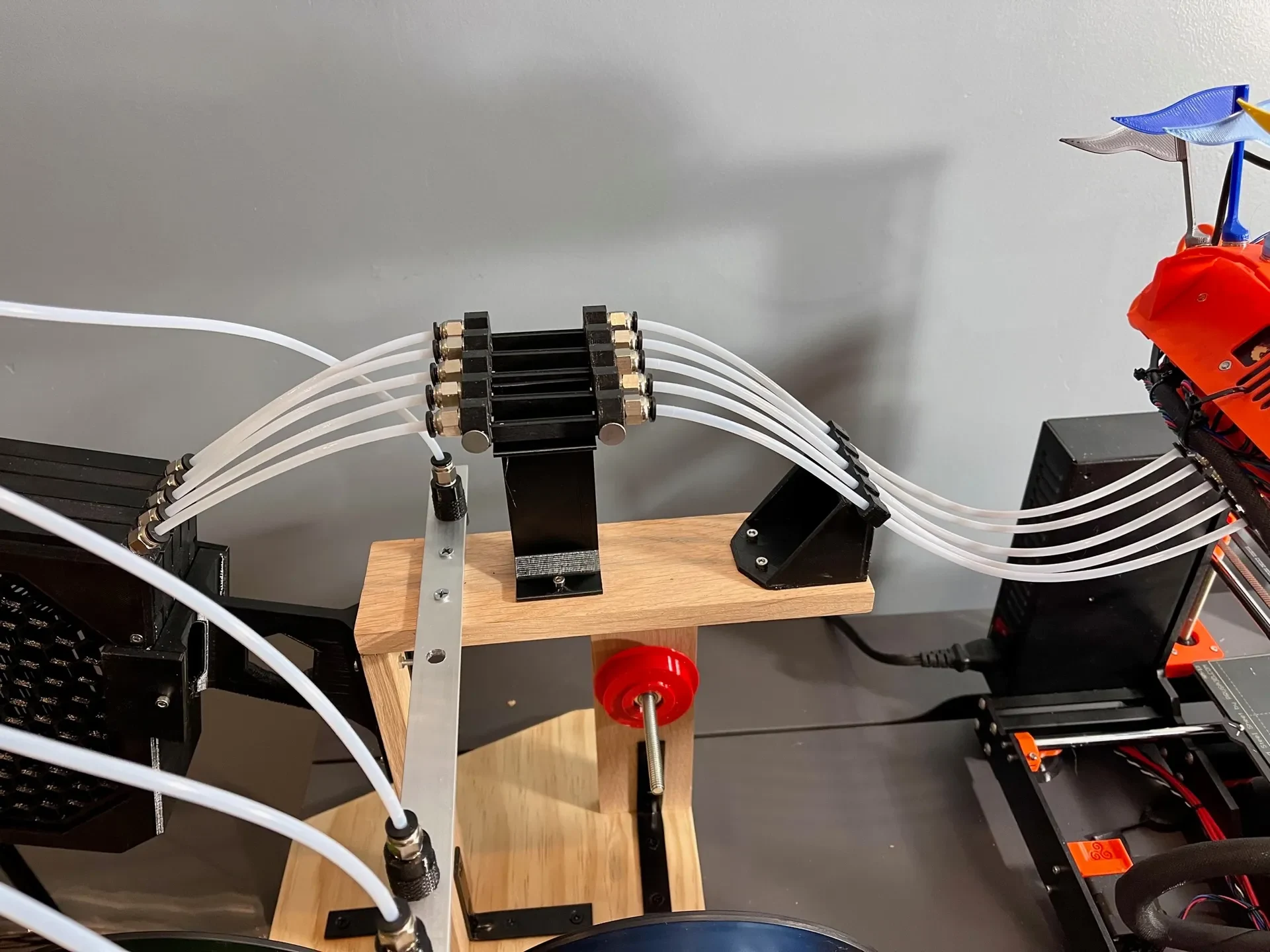

Положение принтера должно образовывать S-образную форму пути прохождения нити.

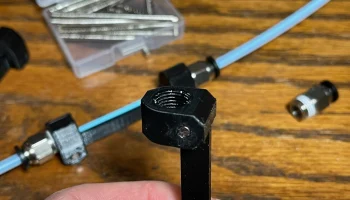

В идеале соединители должны иметь магниты 1x10, приклеенные со всех сторон, чтобы обеспечить защелкивание.
Между муфтой и MMU используется одна распорная гребенка из ПТФЭ, расположенная немного ближе к муфте. В моей коллекции есть проставка, но вы можете использовать любую проставку из ПТФЭ для трубок с 5 отверстиями и расстоянием между ними 15 мм.
Я загрузил сюда еще одну дополнительную часть, которая называется PTFE_spacer bracker. Его можно установить между стояком и MMU, и вы хотите приклеить его к распорной гребенке, чтобы зафиксировать трубки из ПТФЭ в нужном положении в трехмерном пространстве.

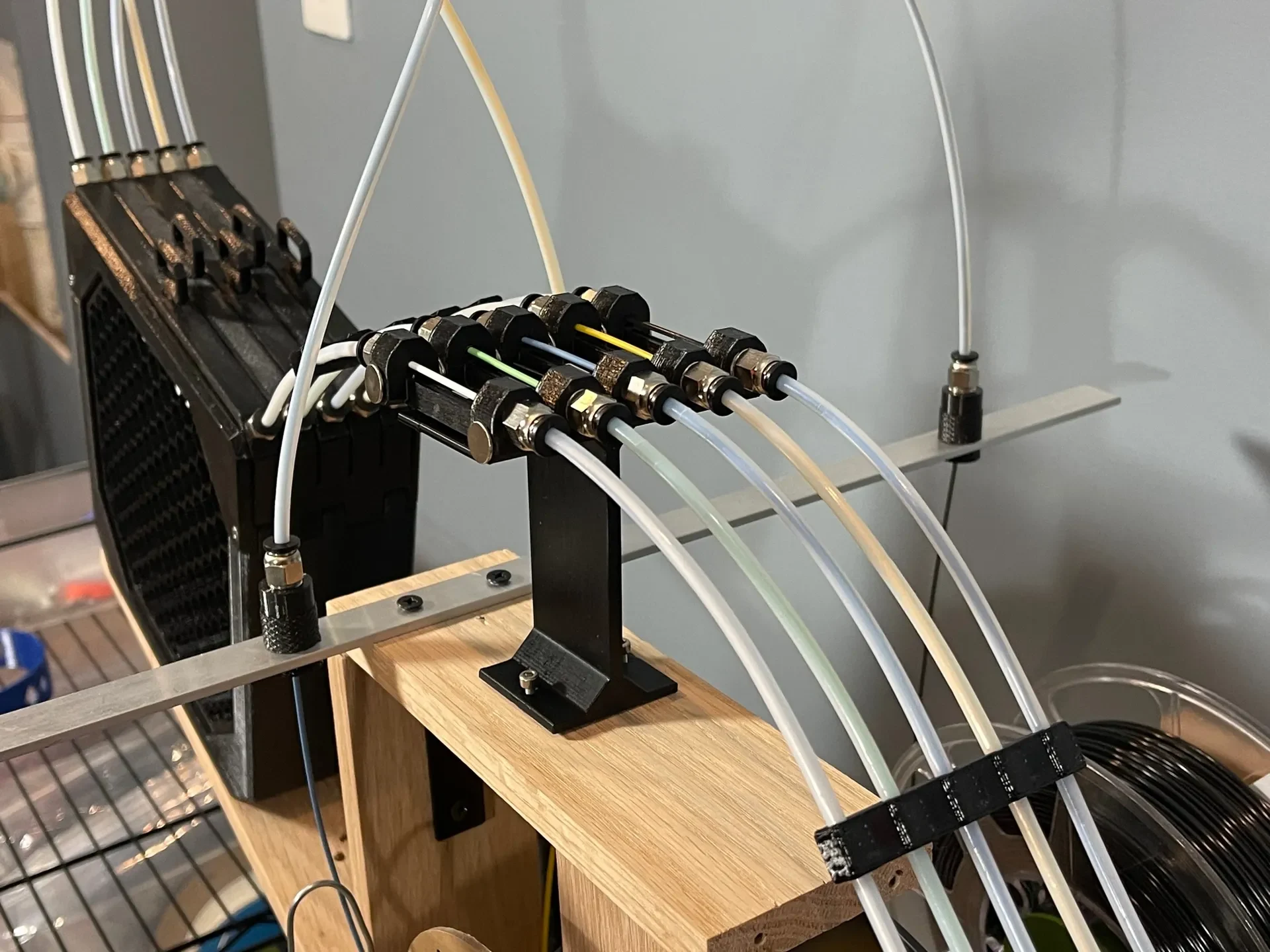

Маршрут трубки из ПТФЭ, расположенный за ним, должен проходить под углом изображения и в идеале вести к буферной системе по вашему выбору.
Как дополнительно настроить позиционирование
Когда все будет готово, попробуйте вручную вытянуть нить из передних трубок из ПТФЭ. Оно должно выйти с небольшим усилием. Если вы прикладываете слишком много усилий, значит, в вашей уста��овке слишком много трений. Если это не требует усилий и вы
