Магнитный цилиндр Voron V0

Магнитный цилиндр Voron V0.1

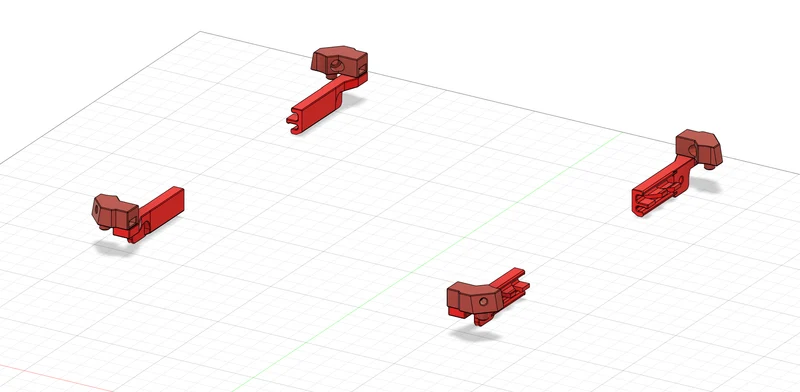

Этот мод представляет собой ненавязчивое и не требующее клея решение для съемного головного убора на v0. Это особенно полезно для помещений, где нет места для навесного решения.

При этом колышки также совместятся с имеющимися отверстиями в углах рамы. что делает его хорошим решением для навесных головных уборов, которые плохо выравниваются или не остаются закрытыми при опускании.

Этот мод специально сделан для voron v0.1. Другие версии могут нуждаться в модификации, прежде чем они станут совместимыми.

Спецификация:

— 8 круглых неодимовых магнитов размером 6 x 3 мм (такие же, как в оригинальной спецификации)

— 4 винта M3x8 BHCS (такие же, как и в оригинальной сборке шляпы)

— 4 винта M3x12 BHCS (такие же, как и в оригинальной сборке шляпы)

Сборка

Начните с вставки магнитов в каждое соответствующее отверстие диаметром 6 мм. Ориентация может быть одинаковой на каждом углу или чередующейся влево и вправо в зависимости от предпочтений.

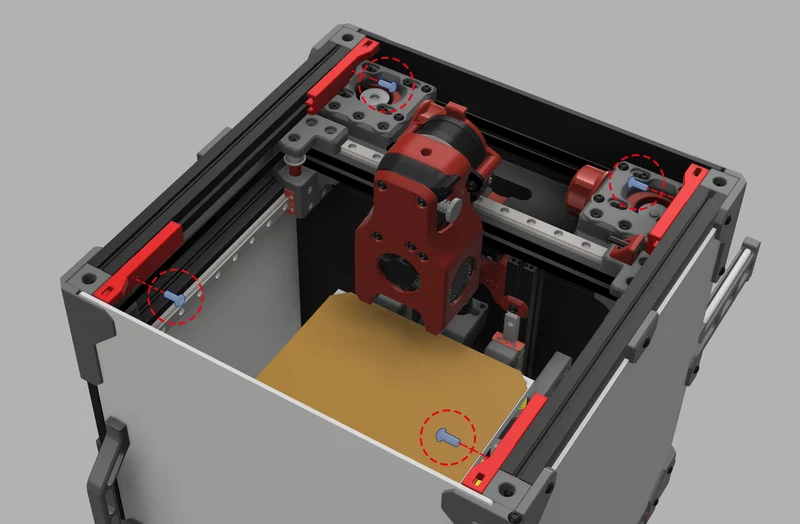

Защелкните зажимы рамы, удерживающие магниты в углах рамы, и прикрутите их винтами BHCS m3x8, как показано на рисунке ниже.

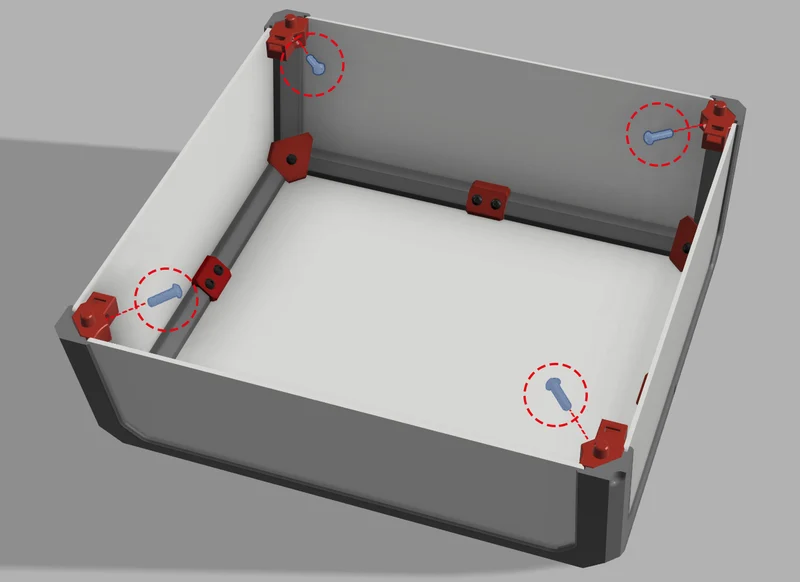

Прикрепите угловые части шляпы так же, как указа��о в инструкции по сборке voron v0. Прикрутите углы винтами BHCS M3x12, как показано на рисунке ниже.

Теперь положите крышку на принтер и проверьте, все ли углы совмещены, а также проверьте, правильно ли выровнены все магниты. Если все собрано правильно, вы увидите, как головной убор защелкнется на месте с расстояния около 1 см.

Обратная связь

Я люблю обратную связь! пожалуйста, напишите мне, если вы обнаружите какие-либо улучшения или проблемы с этой моделью :).

Кредиты

Я хотел бы поблагодарить JosAr за проект зонда Klicky. Клипы Frame для этого мода основаны на дизайне клипов.

Я хотел бы поблагодарить AdamV3D за проект V0 Hinged Top Hat. Его зажим для шляпы послужил источником вдохновения и основой для создания этого мода.
