Вращающаяся настольная модель дисплея/подставка для трофе...
Недавно меня попросили придумать прощальный подарок коллеге по работе. Вот результат — красивая, функциональная настольная модель дисплея с некоторыми забавными функциями:
Особенности:

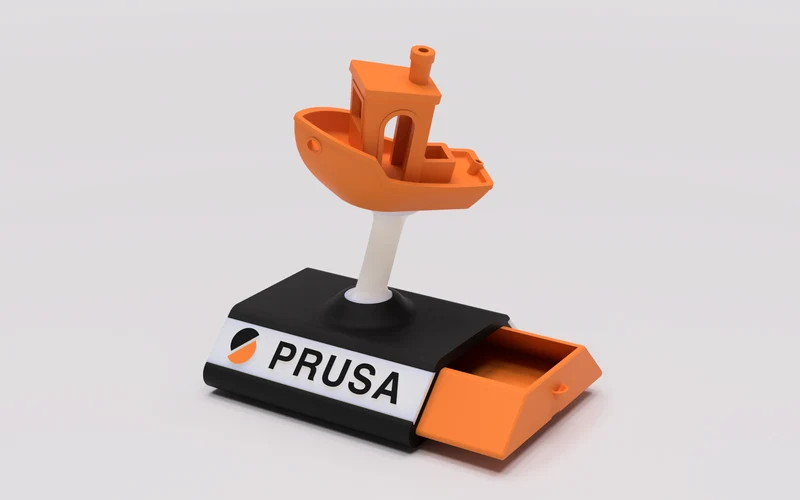

Создайте свою собственную модель, используя предоставленный «Монтажный интерфейс» в качестве отрицательного объема в слайсере. Подробности ниже.
Вращающаяся стойка дисплея, которая надежно крепится к шарикоподшипнику «6903» 17x30x7 мм для плавного перемещения.
Зажмите стойку вокруг подшипника с помощью прилагаемой торцевой крышки, используя термофиксируемую вставку M5x10 мм и винт с плоской головкой M5.

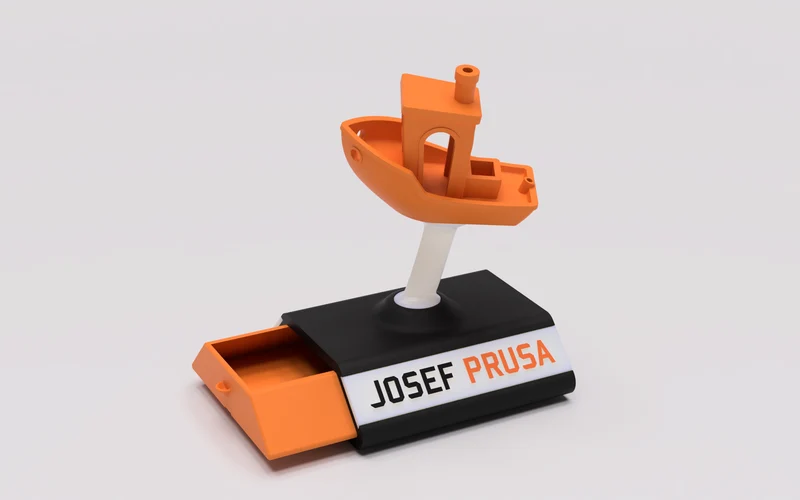

Сменные таблички с обеих сторон для логотипа, имен, дат или простых цветовых акцентов. Они устанавливаются путем надежного вставки в пазы «ласточкин хвост» и удерживаются на месте магнитами на холодильник размером 6x2 мм.
Они очень хорошо подходят для тисненого/тисненого текста, поскольку их можно печатать ровно на столе в идеальной ориентации. Это можно сделать в слайсере.
Ящик для хранения визиток, монет-конкурсов, скрепок и т. д.
Также удерживается с помощью магнитов 6x2 (и 10x3).
Модели дисплея:

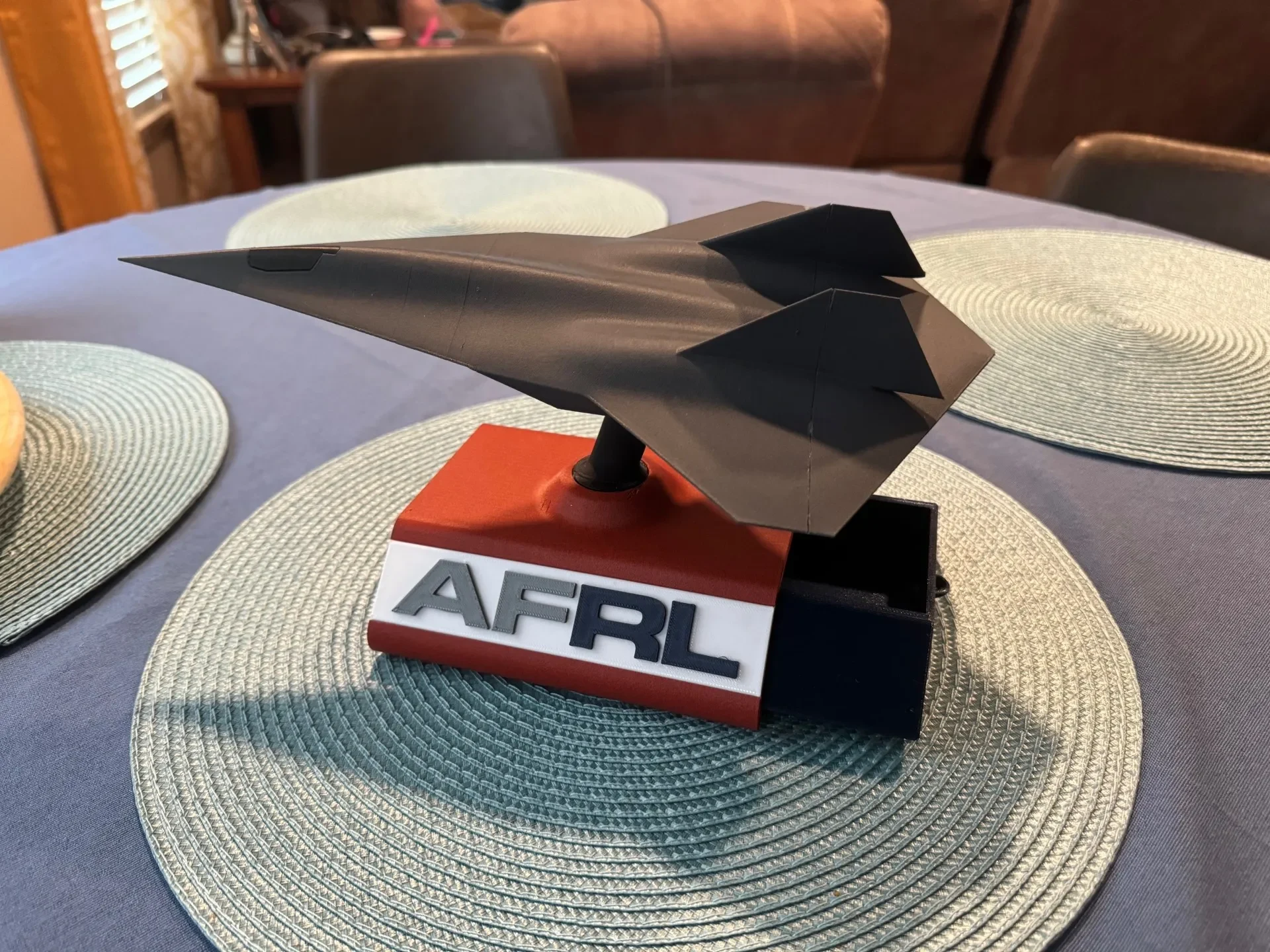

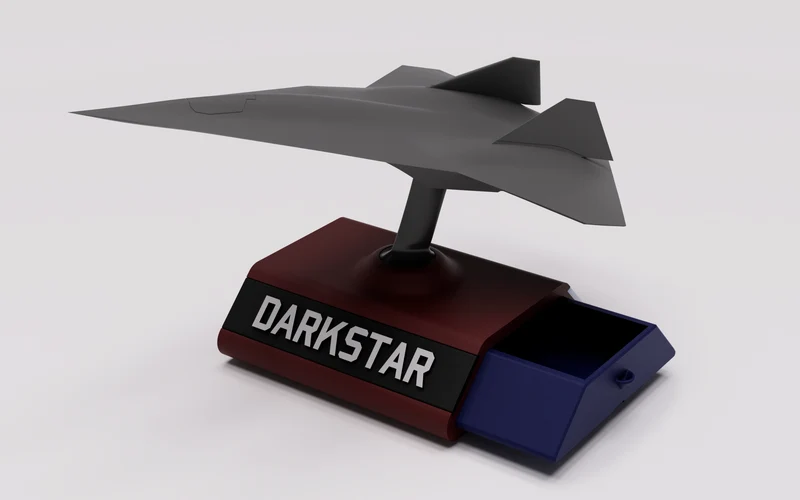

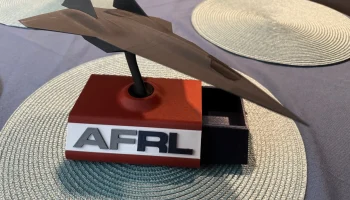

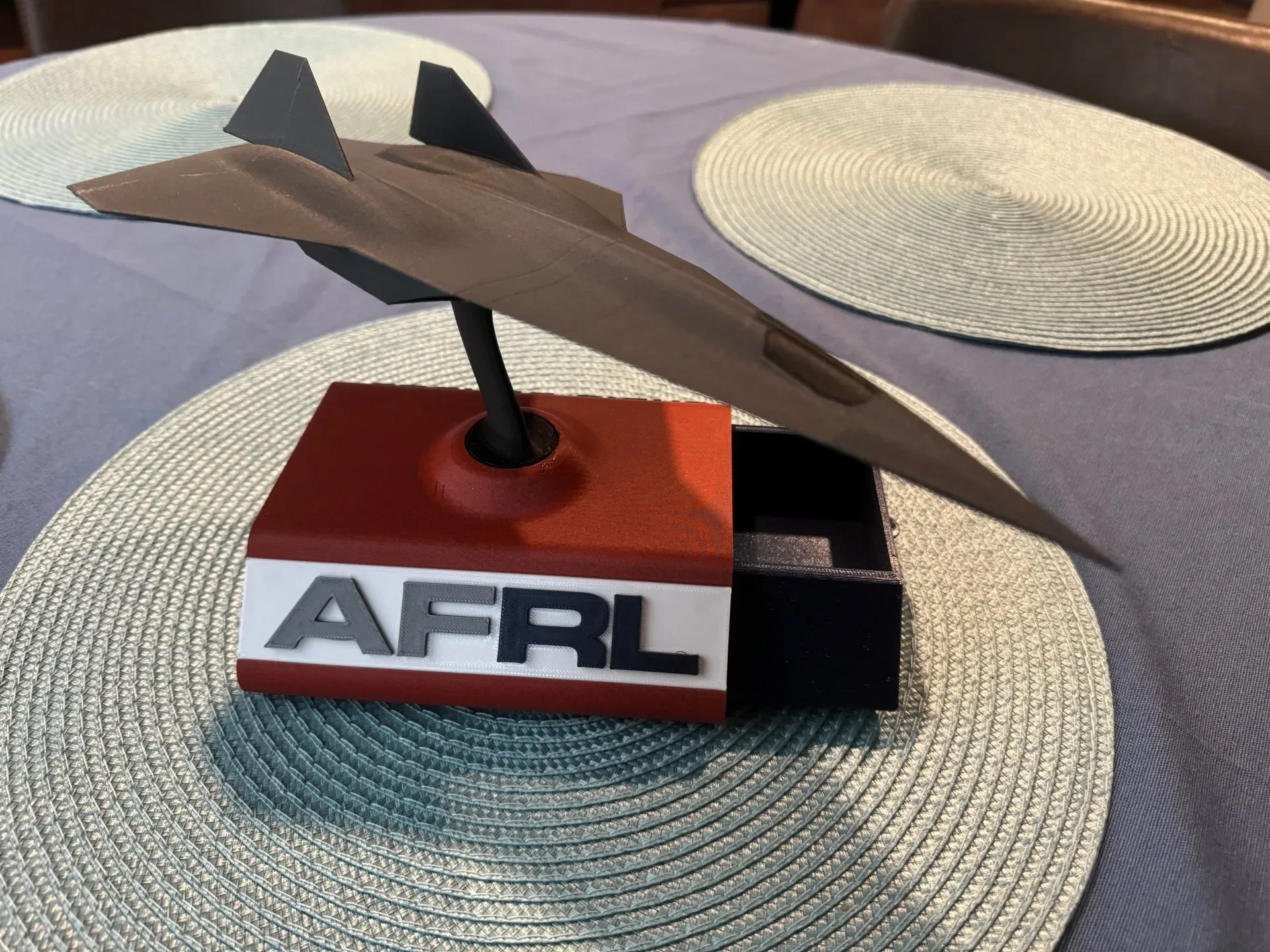

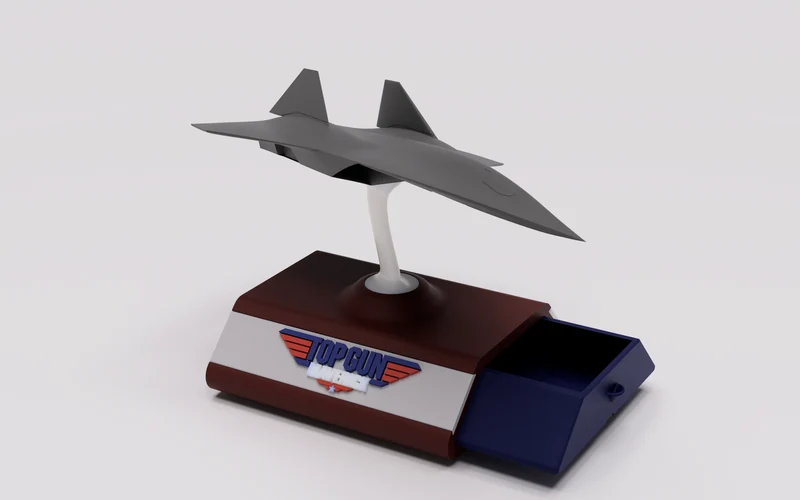

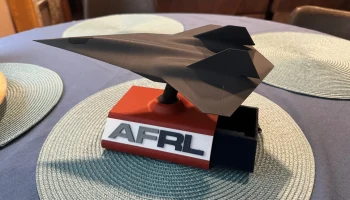

Моя первая сборка (на фото) содержит модель гиперзвукового самолета Darkstar из Top Gun: Maverick, доступную отдельно для платной загрузки на сайте DR5Creator на Cults3D. Однако конструкция основания и стойки универсальна, поэтому вы можете легко установить любую другую модель или объект.
Чтобы адаптировать любую модель под этот дизайн, просто:
Загрузите модель отображения в слайсер и масштабируйте по желанию.
Добавьте STL «Интерфейс монтирования», представленный здесь.
Выберите два объекта и «Соберите» (Bambu Studio) или «Объедините» (PrusaSlicer) их вместе как один объект нарезки.
Расположите интерфейс крепления там, где вам нужно, относительно модели — помните о центре тяжести.
Измените «Тип» «Интерфейса монтирования» на «Отрицательный том» или «Отрицательную часть».
Нарезаем как обычно
Распечата��ь руководство:
На изображенном примере представлены PLA-CF «Brick Red» от BambuLabs и PLA-CF «Lava Grey». Эти нити CF настоятельно рекомендуются для устранения линий слоев — это создает действительно элегантный вид в качестве экспоната или подарка.
Я также рекомендую многоцветную печать на табличках с именами либо с помощью MMU/AMS, либо просто путем изменения цвета на границе слоев между пластиной и тисненым/тисненым текстом или логотипом.
Ниже представлена предпочтительная ориентация печати и рекомендуемая конфигурация поддержки слайсера. Используйте «Snug» опоры в отверстиях для магнитов, в отверстиях для подшипников и под вертикально ориентированными опорными стойками.
