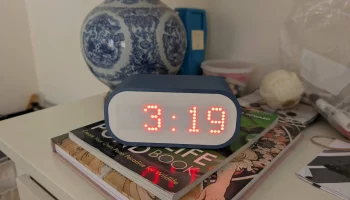

ESP32 dev + MAX7219 Корпус часов

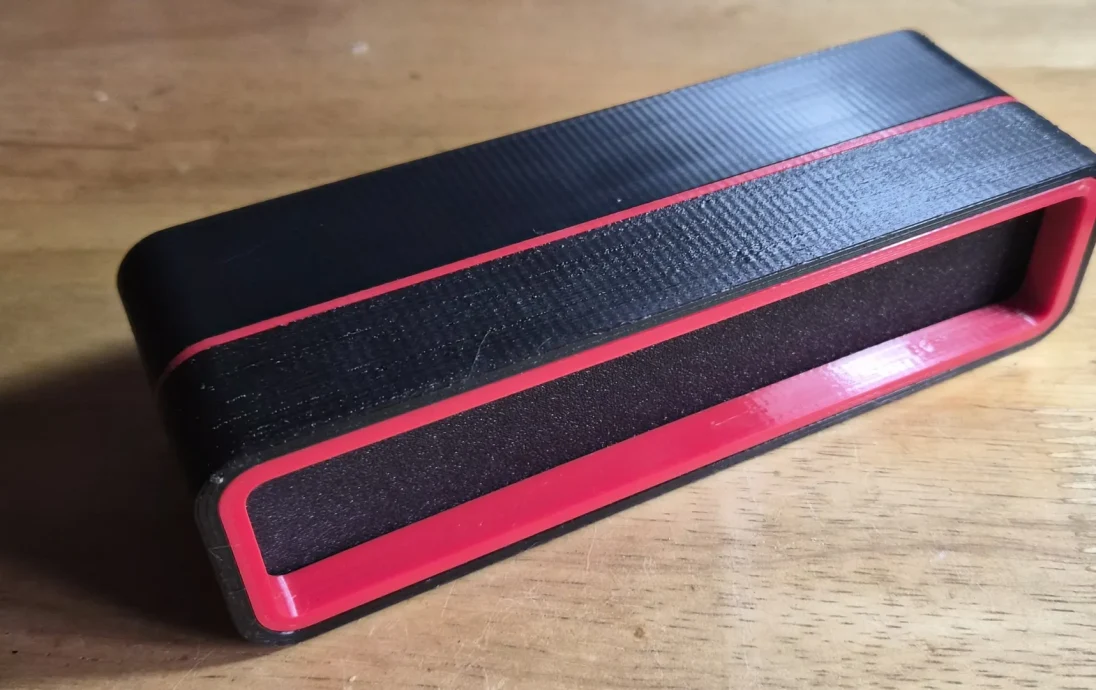

Корпус часов практически запрессован. В своих фотографиях я использовал красный и черный PETG, но PLA подойдет. Для справки я указал цвета, которые использовал в названиях деталей.

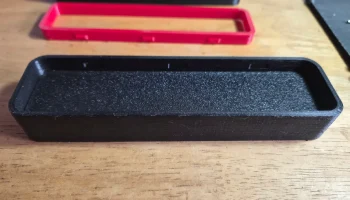

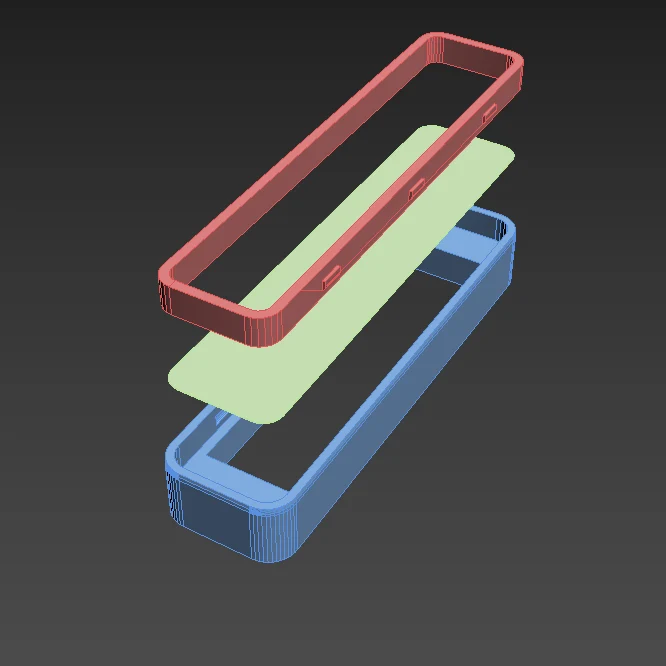

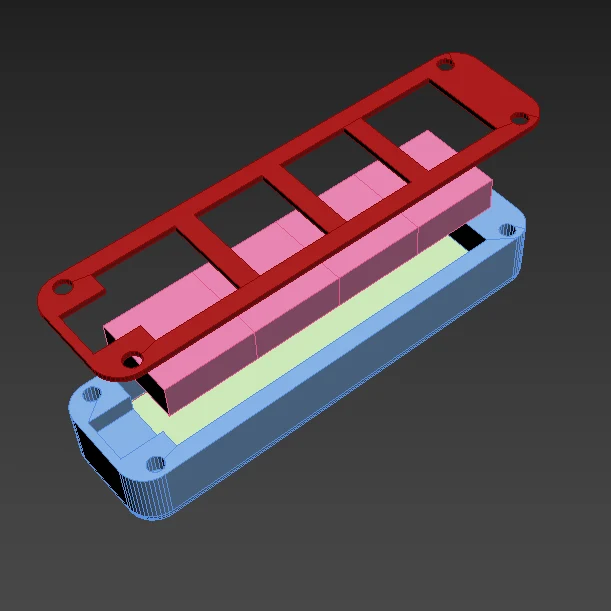

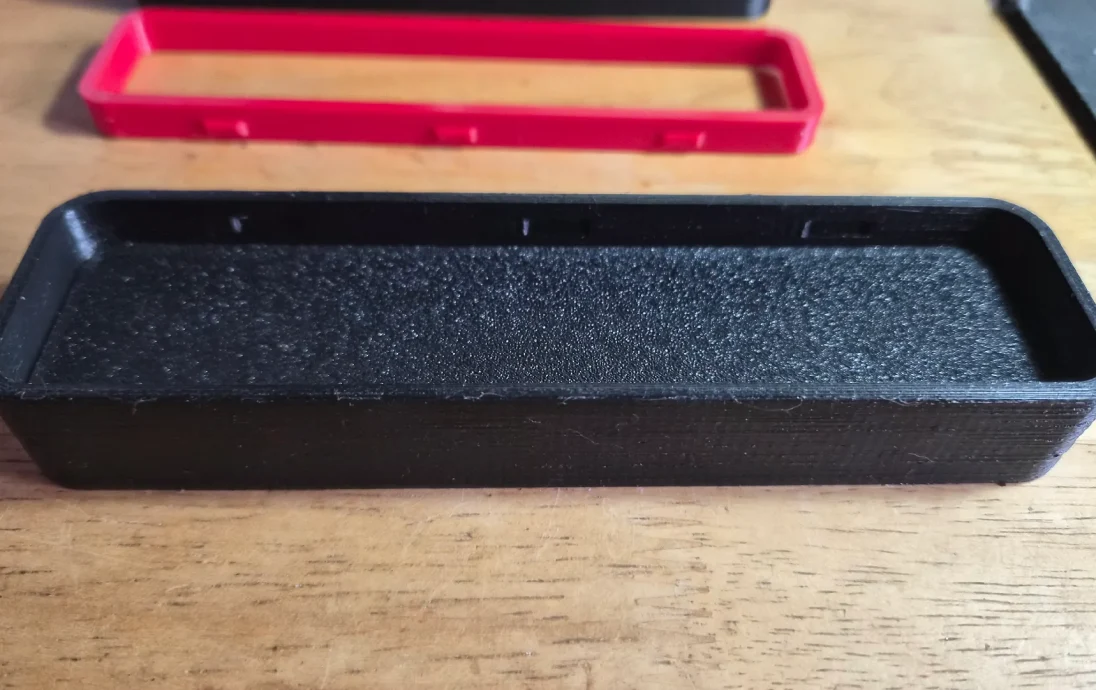

Поместите диффузор во внешнюю выемку передней части корпуса.

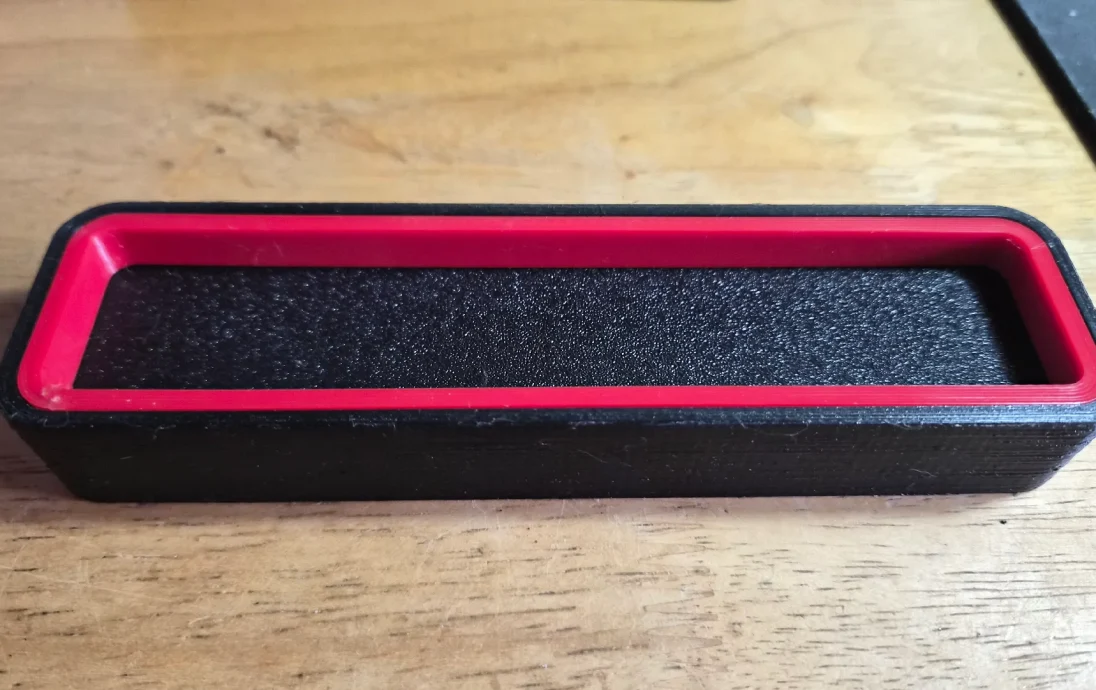

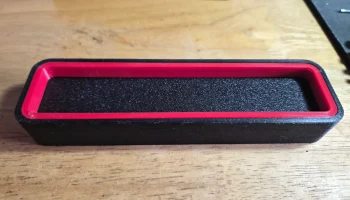

Прижмите лицевую панель к передней части корпуса над диффузором.

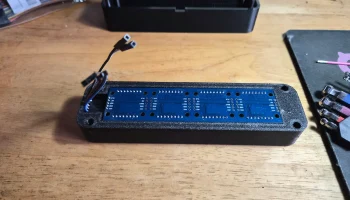

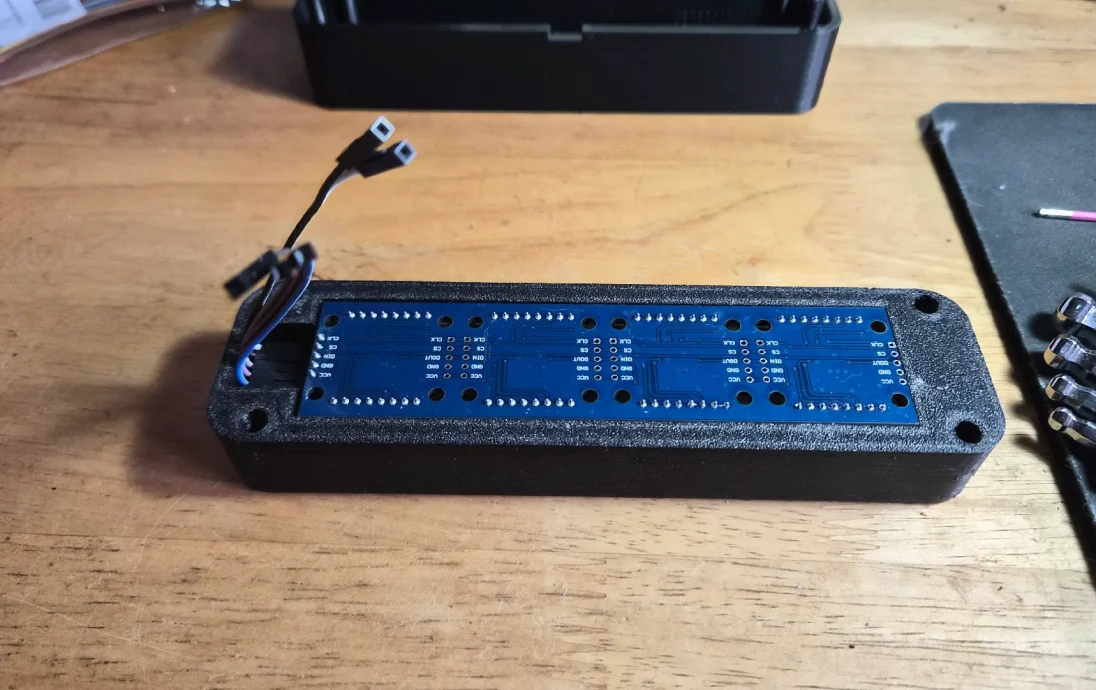

Поместите светодиодный дисплей в заднюю часть передней части корпуса, прикрепив провод�� к контактам и выгнув их наружу.

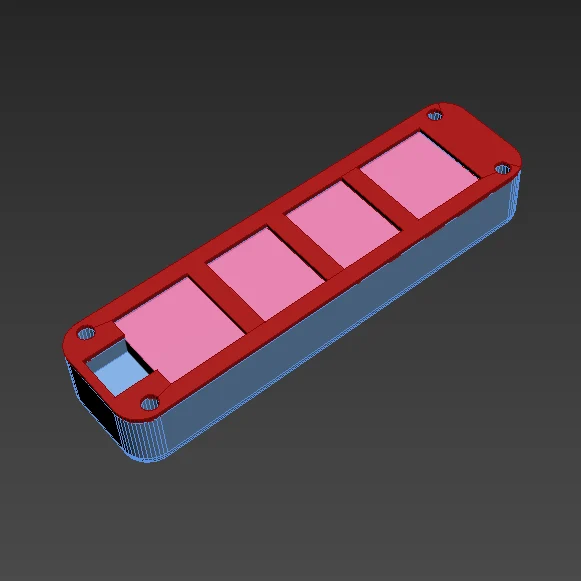

Поместите опору экрана поверх светодиодного дисплея, пропустив через нее провода.

При необходимости подключите провода дисплея к ESP32.

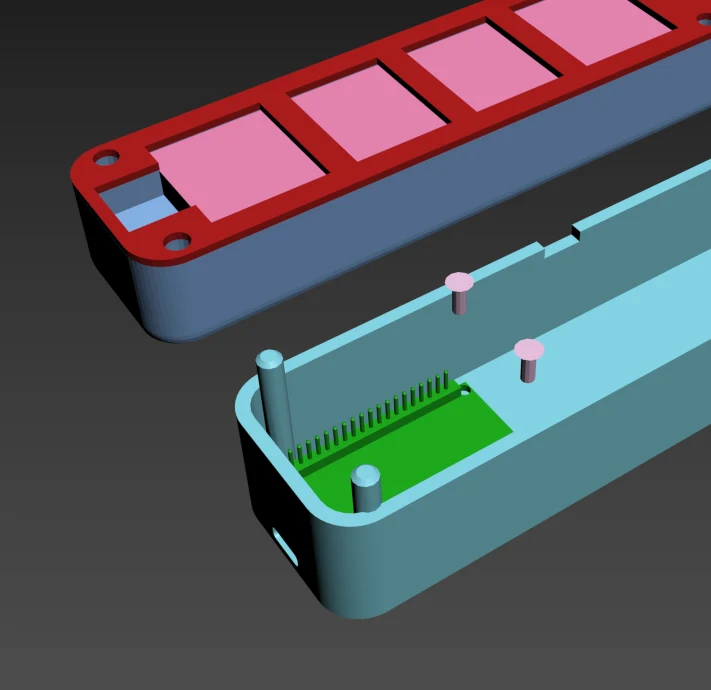

Вставьте ESP32 в заднюю крышку корпуса. Я использовал два винта M3 x 8 мм, но при желании вы можете приклеить их или приклеить липкой лентой.

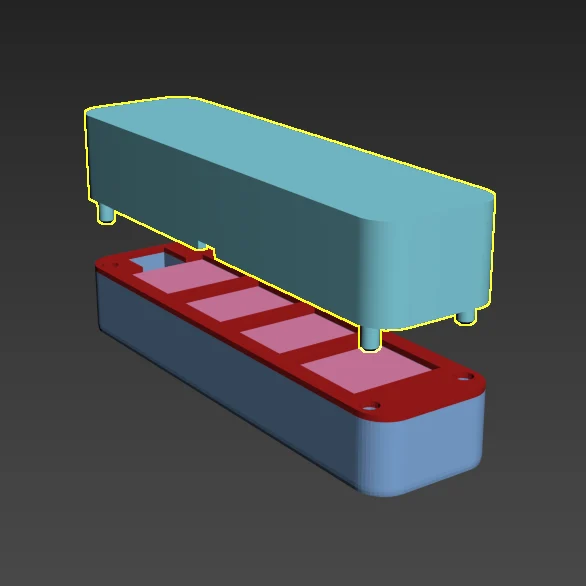

Переверните заднюю часть корпуса вверх дном и осторожно вставьте 4 стержня через 4 отверстия опоры экрана в переднюю часть корпуса.

Плотно прижмите друг к другу и будьте осторожны, чтобы не зажать кабели!

Обновлено 24 февраля 2026 г. — изменены штифты на задней крышке корпуса, чтобы они имели прорези большего радиуса, чтобы они лучше держались.
