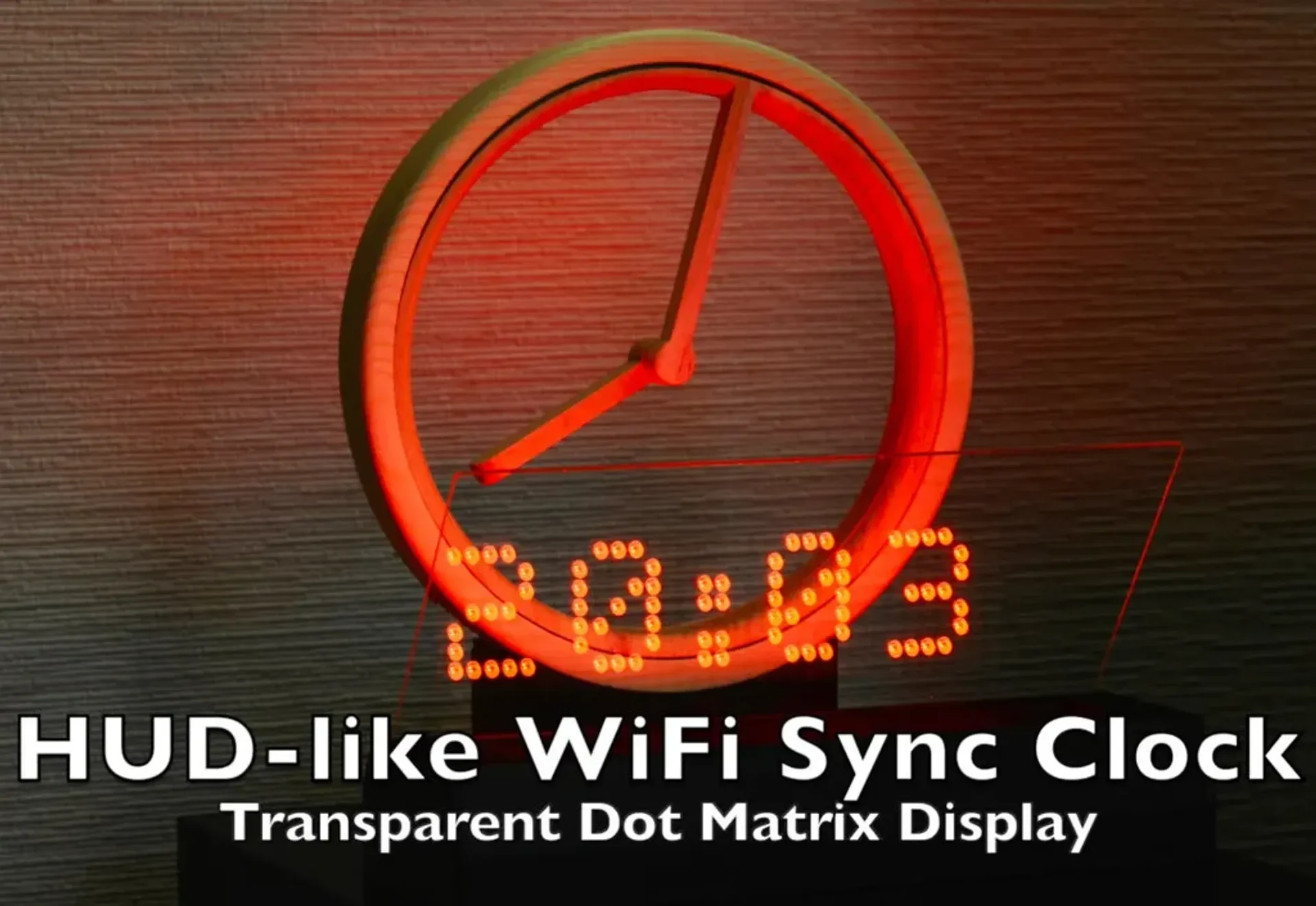

Часы с синхронизацией по Wi-Fi в стиле HUD/прозрачный мат...

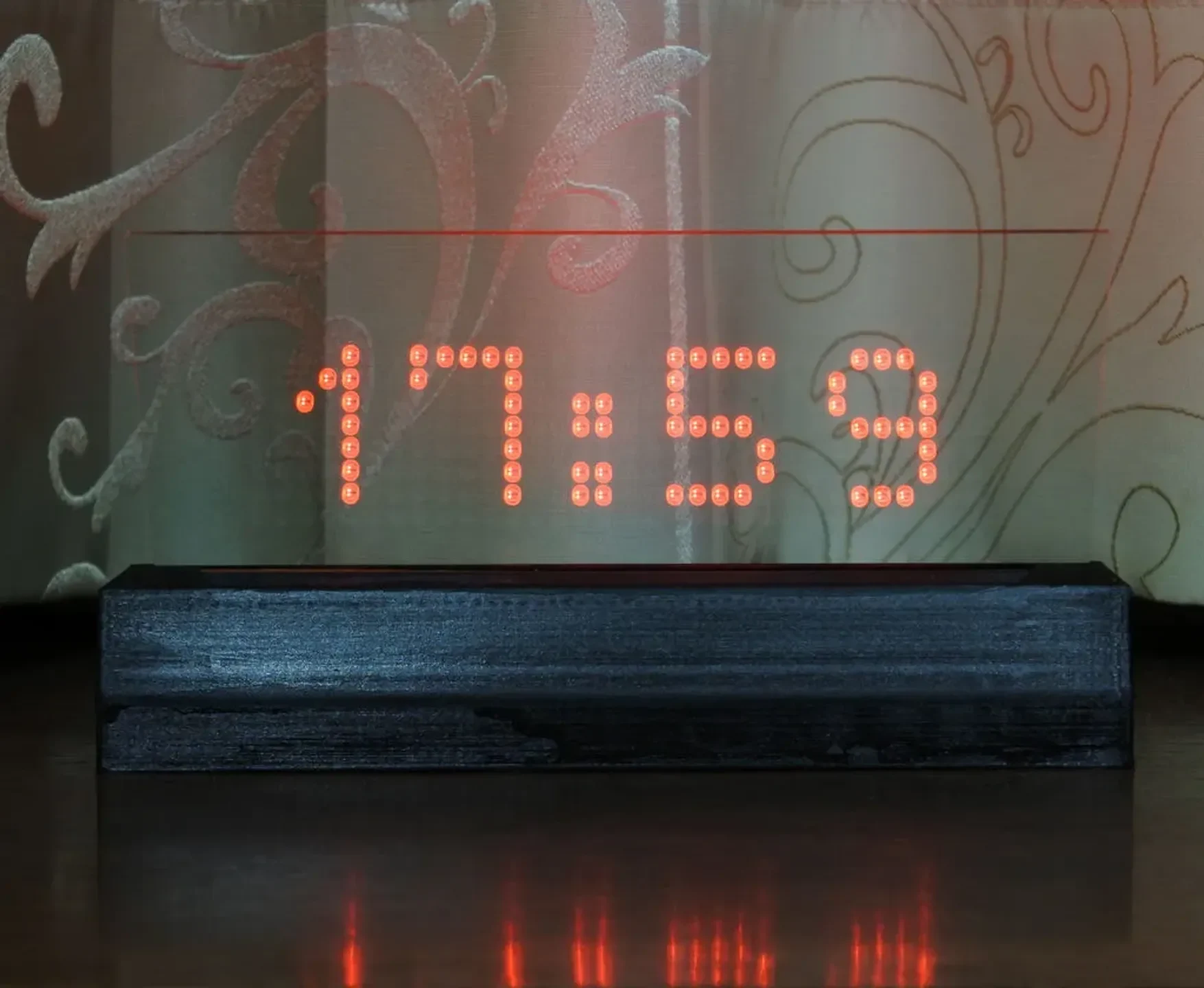

HUD похож на часы, которые определяют текущее время через Wi-Fi. Используются четыре обычных матричных дисплея 8x8 (драйвер MAX7219). Дисплейный блок наклонен назад, чтобы его невозможно было увидеть напрямую.

Как сделать

Вам нужно

Четырехподключаемый матричный дисплей 8x8 с драйвером MAX7219.
Микроконтроллер ESP32 (вы можете использовать любой микроконтроллер, по��держивающий интерфейс SPI)
Акриловая пластина (толщина = 1 мм, 165 х 75 мм)

Распечатать

Вы можете распечатать тело без поддержки.

Советы

В моем случае я подключил DIN-16, CS-17, CLK-21. Соединение изменяемо в исходном коде. См. строки 115-117 следующим образом.
#define CLK_PIN 21 // или SCK
#define DATA_PIN 16 // или MOSI
#define CS_PIN 17 // или SS
Настройте свой Wi-Fi в исходном коде. Для этого вы также можете использовать приложение для смартфона SmartConfig.
#define WIFI_SSID «SSID» // SSID вашего Wi-Fi
#define WIFI_PASS «PASS» // пароль вашего Wi-Fi
Кузов лучше покрасить черной матовой краской. Я использовал краску с чрезвычайно низкой отражательной способностью MUSOU BLACK вокруг устройства и верхней поверхности корпуса.
Поместите микроконтроллер вне корпуса. Вы можете использовать любой микроконтроллер.
