ESP32 D1 Mini с корпусом модуля оптрона........

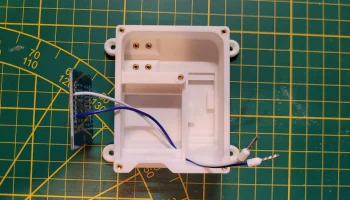

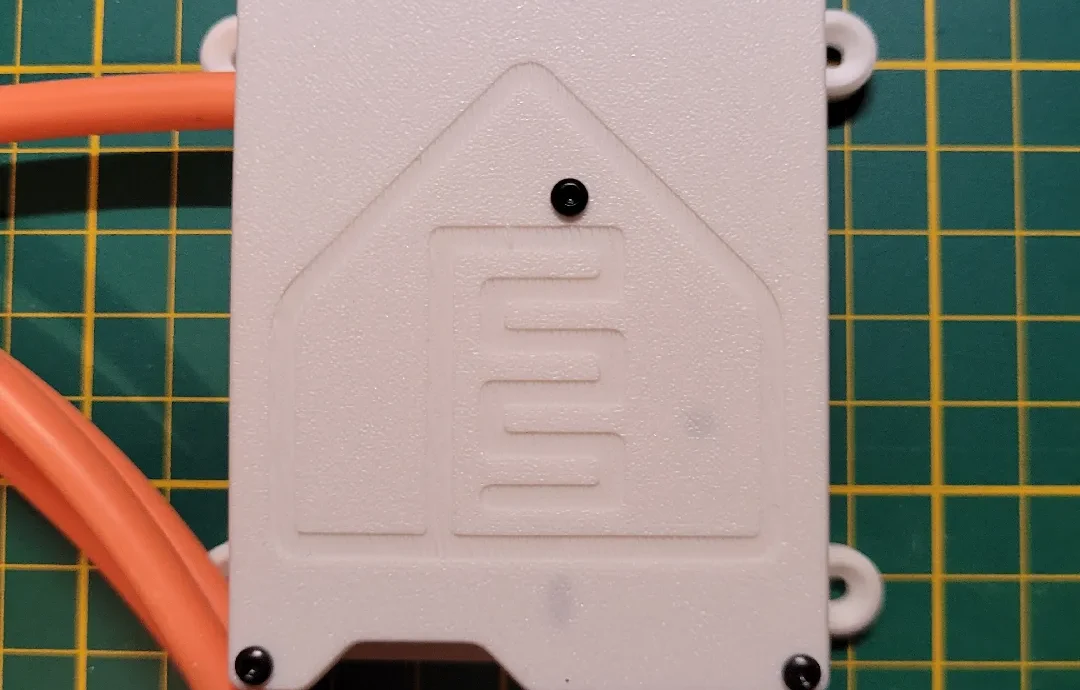

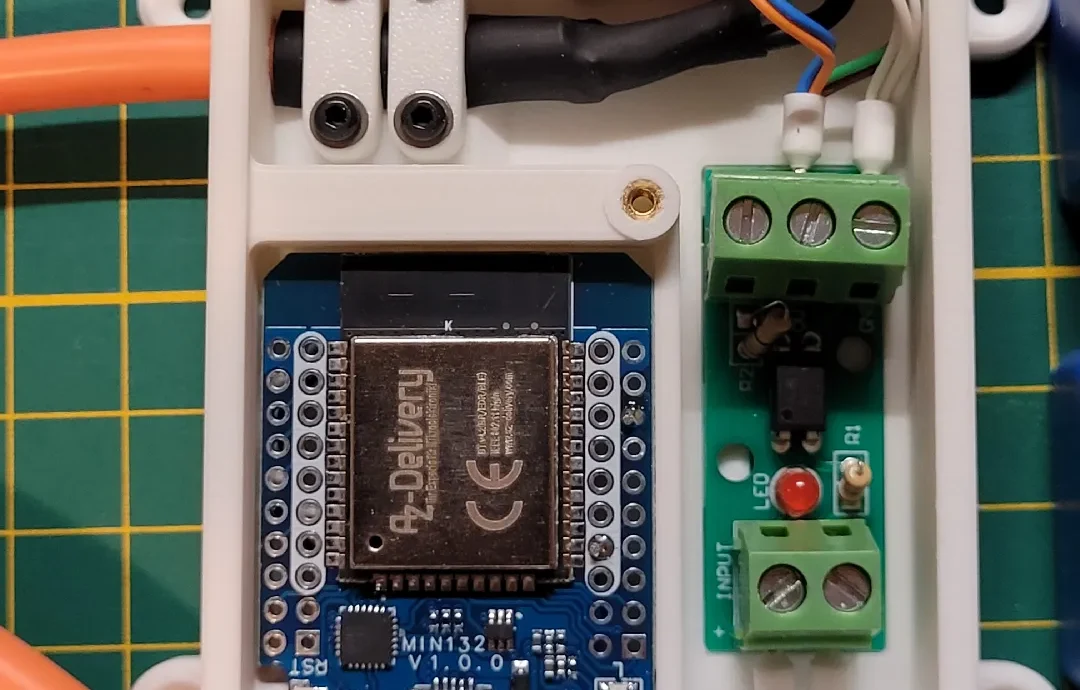

Я разработал компактный корпус для Wi-Fi-микроконтроллера AZDelivery (Wemos) ESP32 D1 Mini NodeMCU, включая место для модуля оптопары и кабельный зажим для кабеля RS485 Modbus или S/FTP.

Я использую эту настройку для создания сухого контакта для обеспечения готового к работе теплового насоса SG через ESPHome и HomeAssistant с (моделированным) импульсным сигналом S0. Дополнительную информацию см. в моем репозитории GitHub [ссылка].

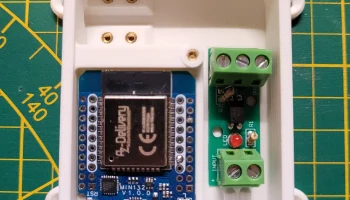

Выемки для ESP32 и модуля оптопары выполнены с зазором 0,2...0,4 мм, которого должно быть достаточно. Если модуль ESP32 не подходит, проверьте отверстие для USB-порта (иногда оно провисает).

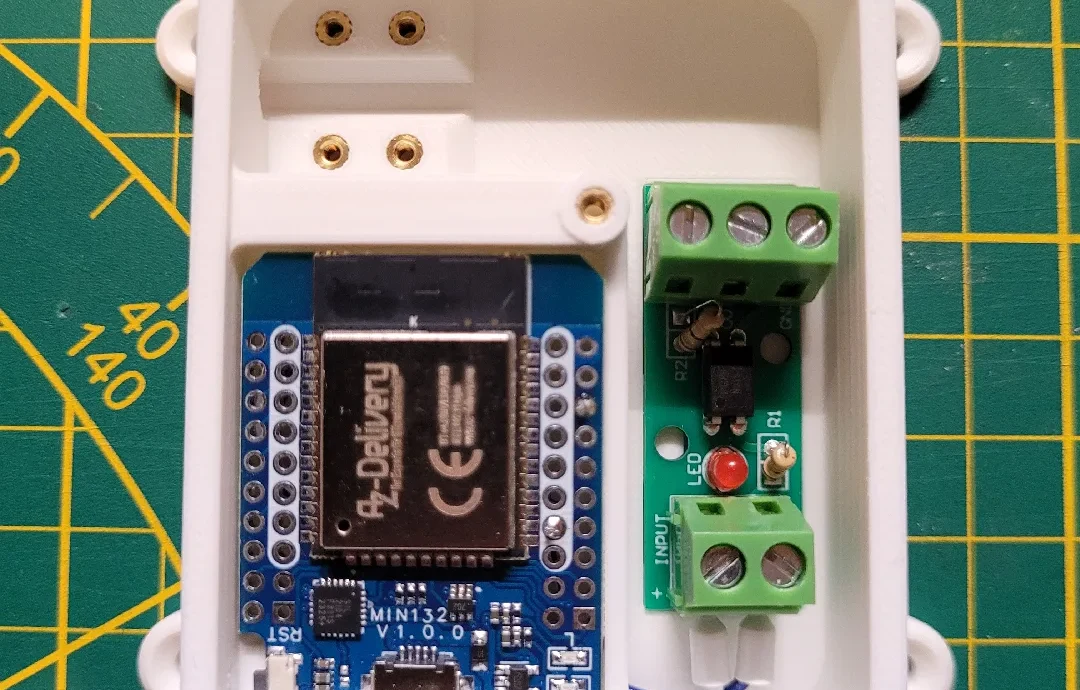

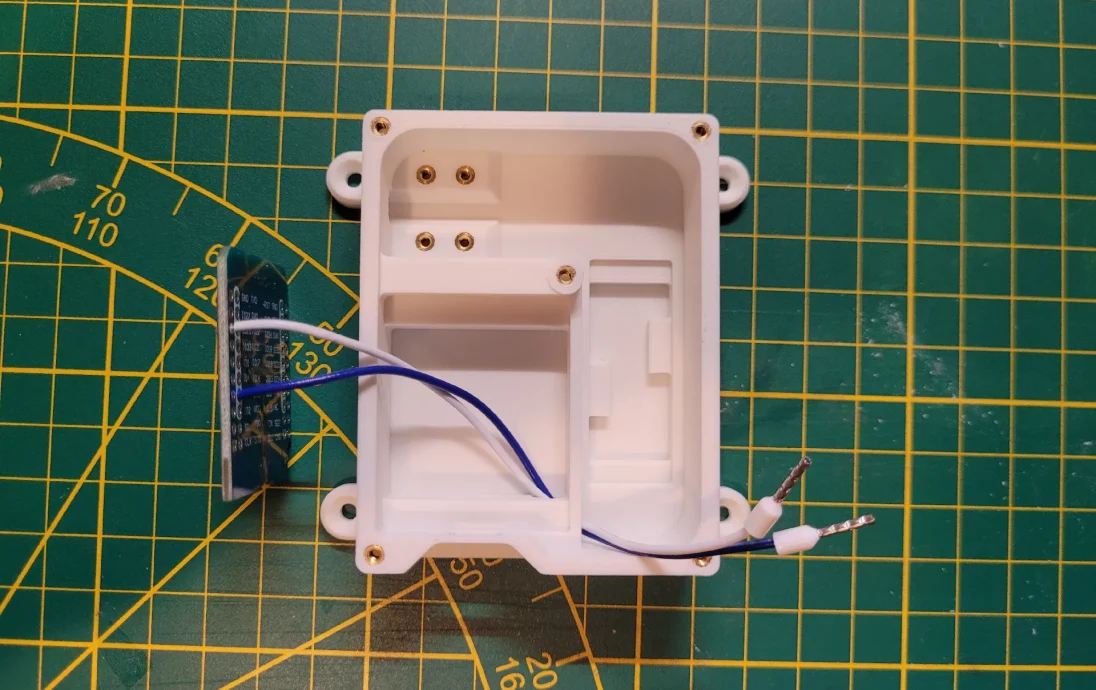

Проверьте, нужно ли отрегулировать отверстия для резьбовых вставок, чтобы их можно было правильно вплавить.
Я использовал номинальные размеры модели, но для собственной печати пришлось увеличить их на 0,1 мм из-за неточностей размеров при печати мелких деталей.

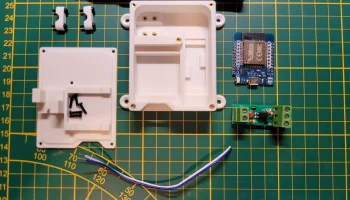

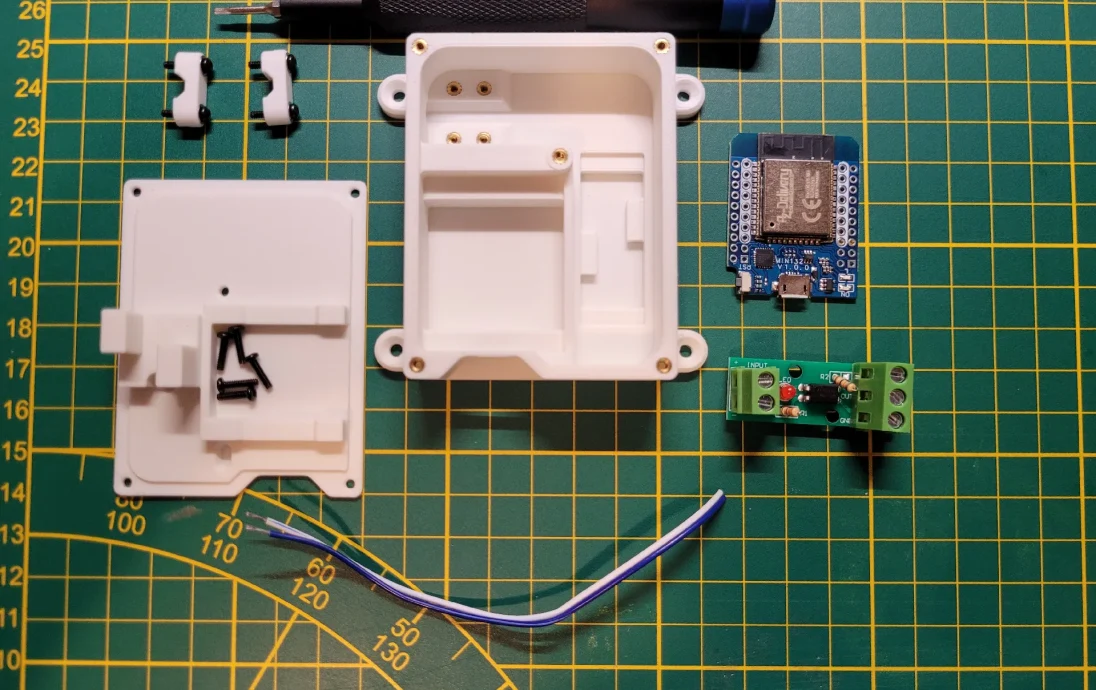

Список материалов, которые я использовал для создания этой печати:

SUNLU PLA Matte (подходит любая непроводящая нить)

Резьбовая втулка Ruthex RX-M2x4 (Amazon.nl)

ISO 7380 — M2 x 8 (KINGMicroschroeven)

AZDelivery (Wemos) Микроконтроллер ESP32 D1 Mini NodeMCU WiFi (Amazon.nl)

Провод 0,34 мм² (22AWG)

Одноканальный изоляционный модуль оптопары EGBO 3...5 В PC817 (nl.aliexpress.com)

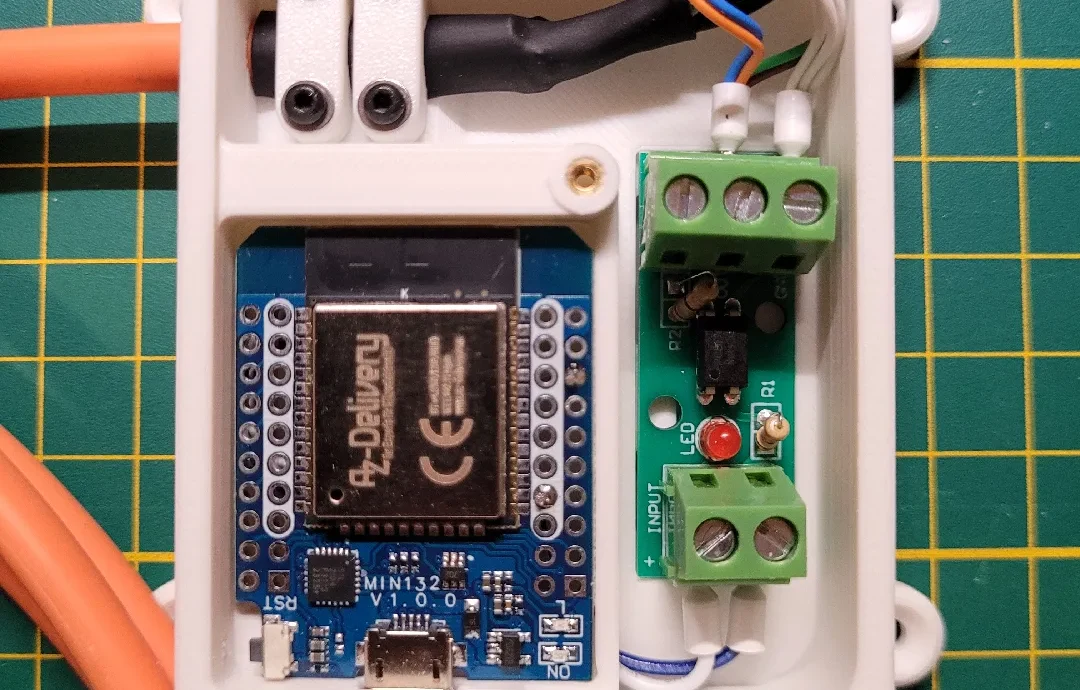

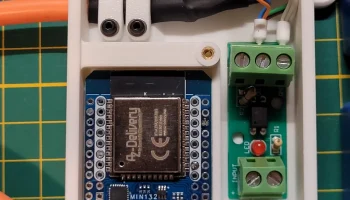

Подключите GPIO25 ESP32 к положительной (+) клемме на входной стороне модуля оптопары.
Подключите GND ESP 32 к отрицательной (-) клемме на входной стороне модуля оптопары.

Если вы не используете сплошные провода, используйте наконечники для концов проводов или припаяйте концы проводов.
Это предотвращает плохой контакт (переходное сопротивление) в зажиме модуля оптопары.
