0,96-дюймовый OLED-дисплей ESP32 D1 Mini

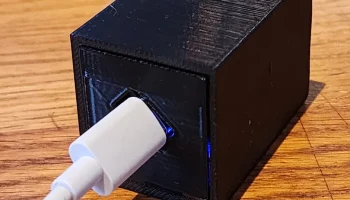

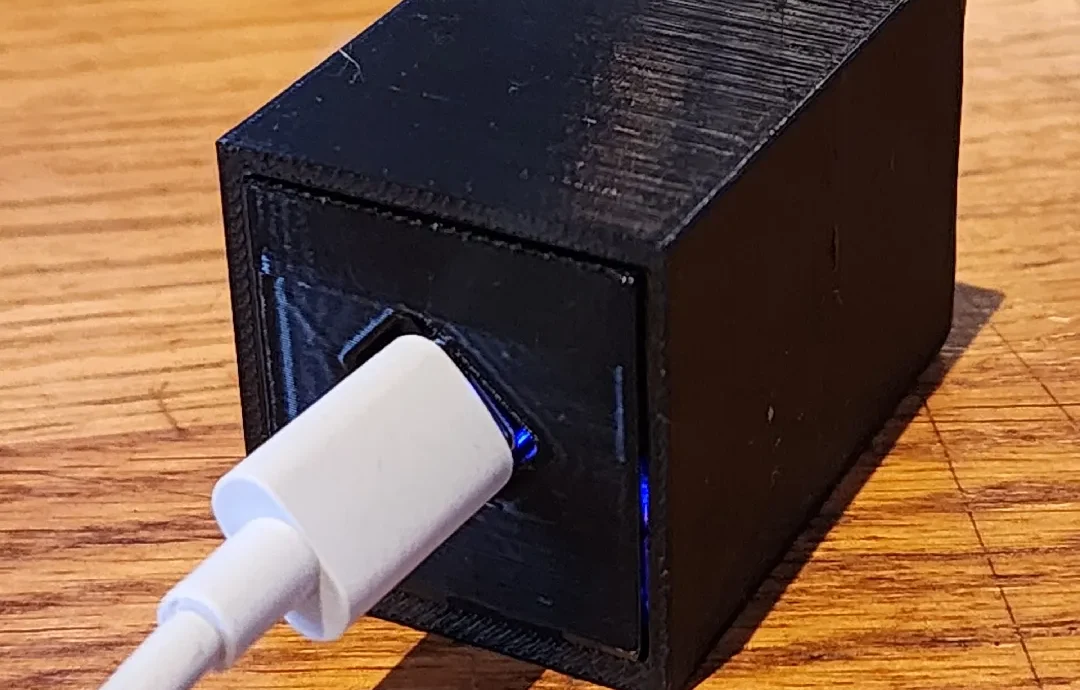

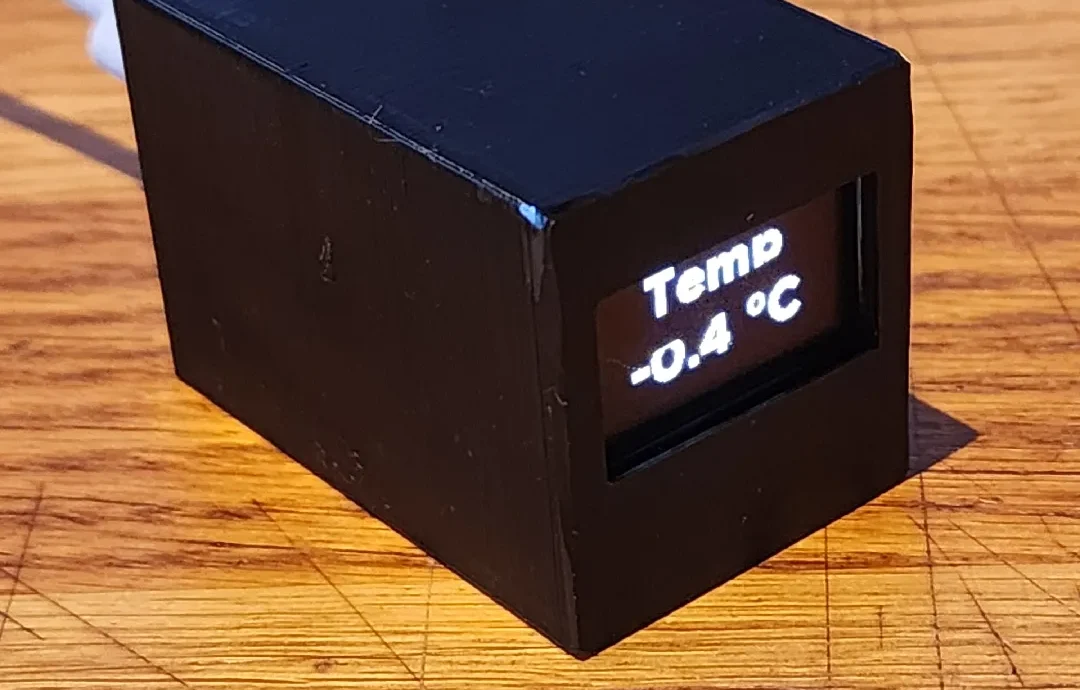

Чехол для 0,96-дюймового OLED-дисплея AZ-Delivery 128x64 (Amazon DE Link) и ESP32 D1 Mini (Amazon DE Link) для ESPHome.

Настройки печати не имеют большого значения (если настроены такие параметры, как увеличение давления), рекомендуется высота слоя 0,2 мм, поддержка порта USB не является обязательной, в монтажных отверстиях дисплея нет необходимости. Детали соединяются друг с другом с помощью фрикционной посадки, поэтому точность принтера имеет значение, иначе вам придется немного подчищать детали лезвием бритвы.

Важно:

После корректировки модели, поскольку используемый мной дисплей был больше, чем модель, которую я нашел в GrabCAD, я понял, что эти маленькие OLED-дисплеи могут иметь разные размеры. Монтажные отверстия в версии 2 расположены на расстоянии 23,5 мм друг от друга по ширине и высоте. Если на вашем дисплее разные расстояния, эта модель может вам не подойти, возможно, вам придется попробовать V1 или вам придется настроить модель в программе CAD. Дважды отмерь, один раз распечатай.

Примечания:

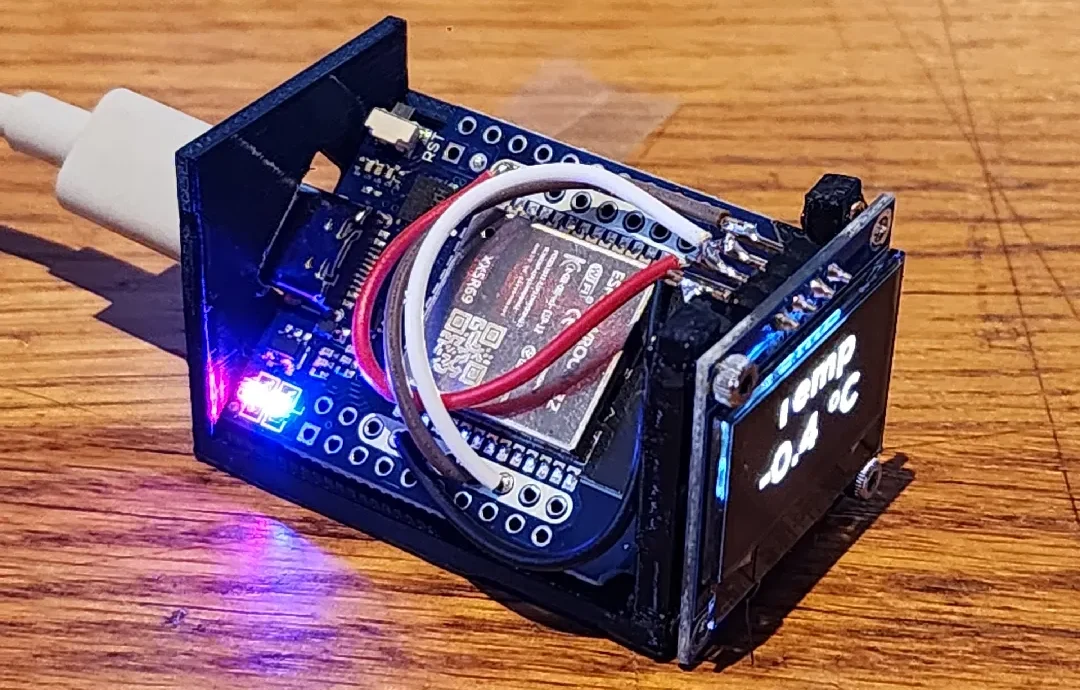

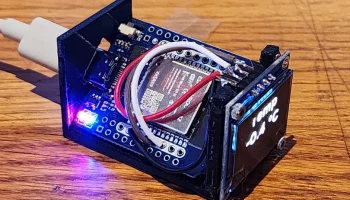

Попробовав ESP8266 D1 Mini (который, очевидно, не мог обновлять экран достаточно быстро из-за 5 строк кода и ESPHome), я переключился на ESP32 D1 Mini, чтобы получить больше вычислительной мощности. Модуль почти помещается в корпус (что также является причиной угла 45°, планировалось крепление с помощью ленты VHB, но, похоже, это не обязательно, учитывая, насколько плотно все прилегает друг к другу. Я рекомендую припаять контакты DuPont на дисплее (если они у вас есть заранее) к коротким проводам и к ESP, обычные кабели Dupont могут быть слишком длинными, чтобы поместиться в корпус.

Своего рода руководство(TM), если вы хотите использовать его для домашнего помощника с ESPHome: Ссылка
