Человечек-палка с магнитами

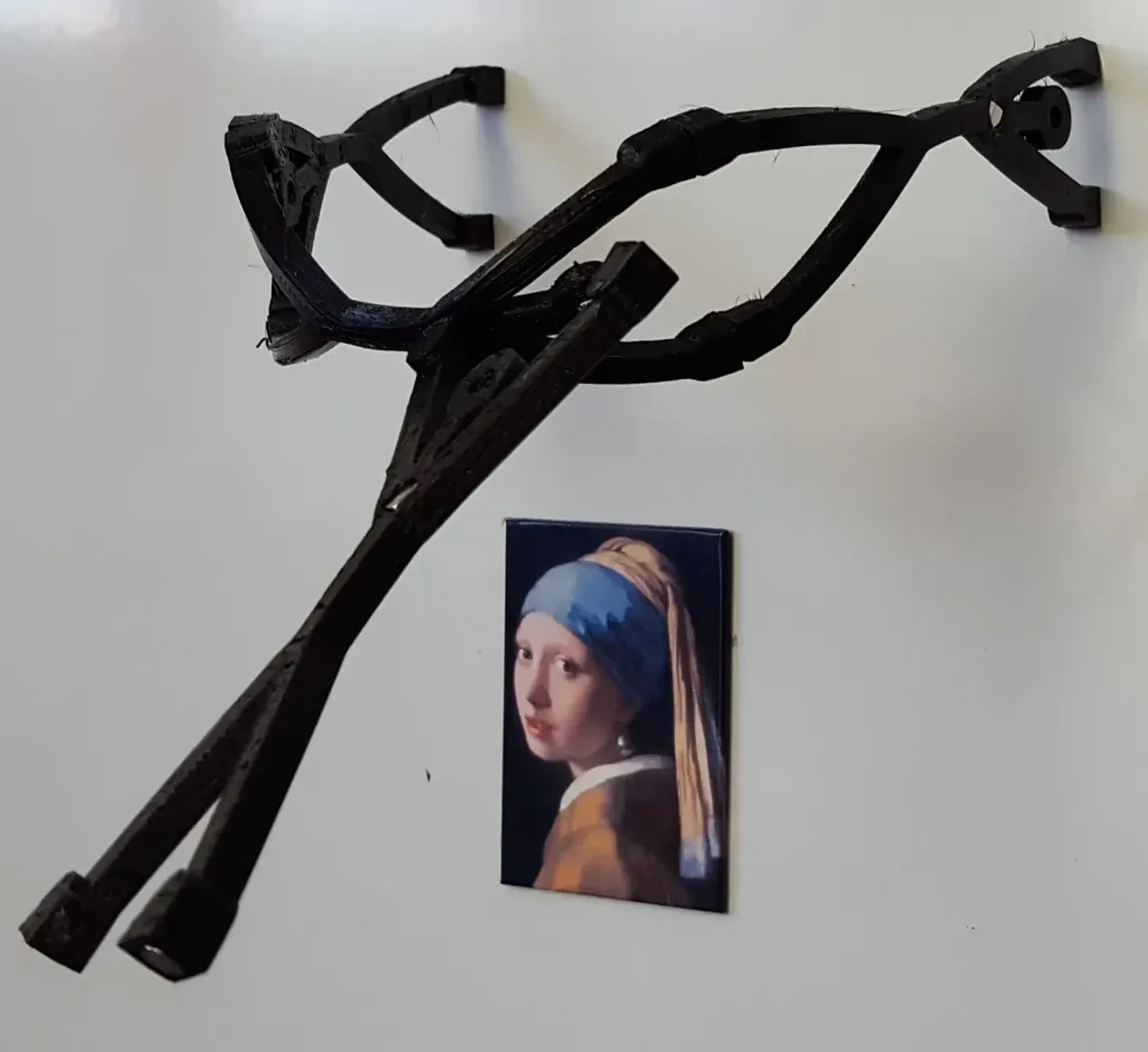

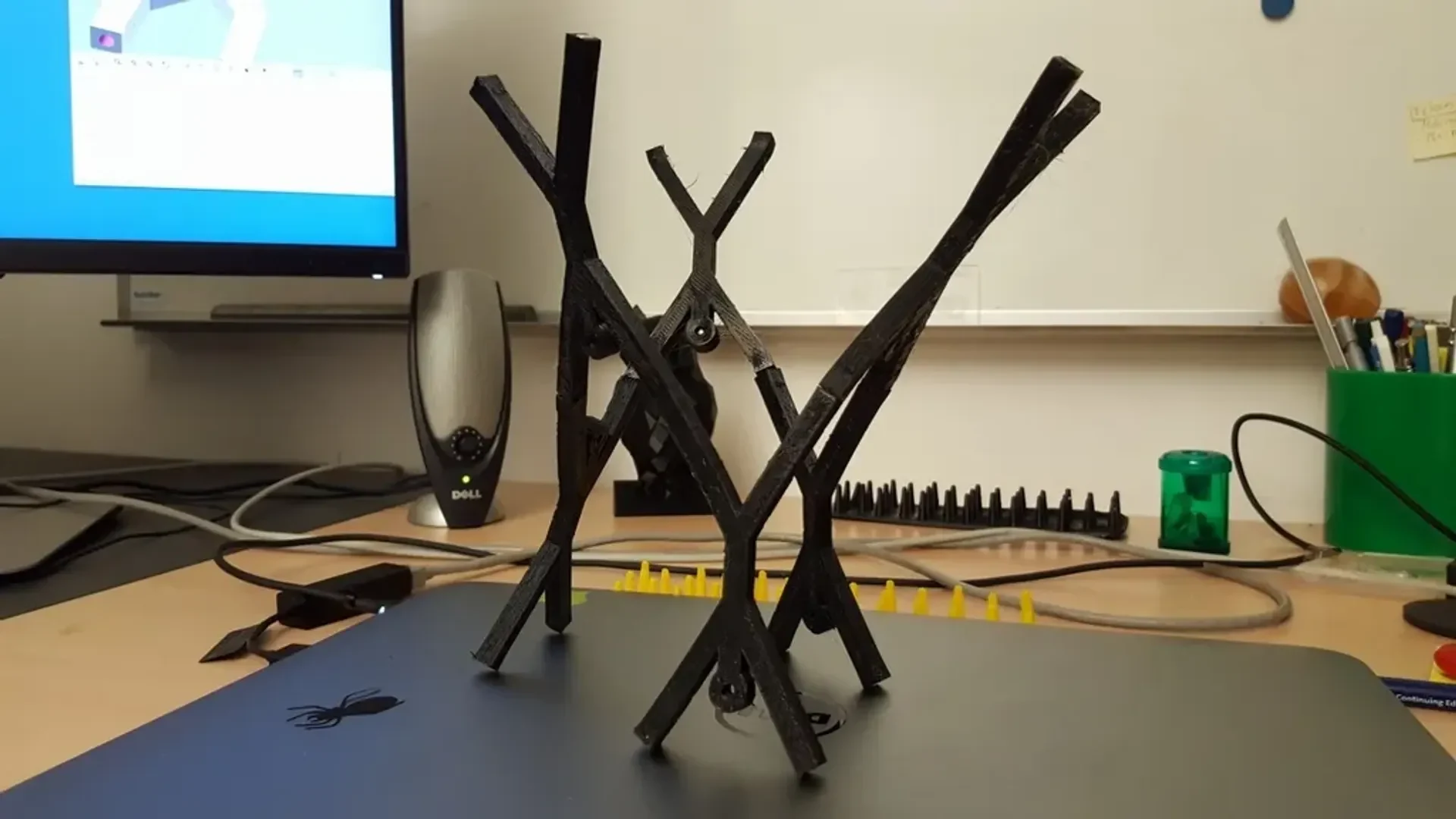

Постарайтесь опередить своих коллег по офису или членов семьи в поисках самой высокой или самой странной башни из человечков-человечков. После этого вы можете использовать человечков на металлической доске или на холодильнике.

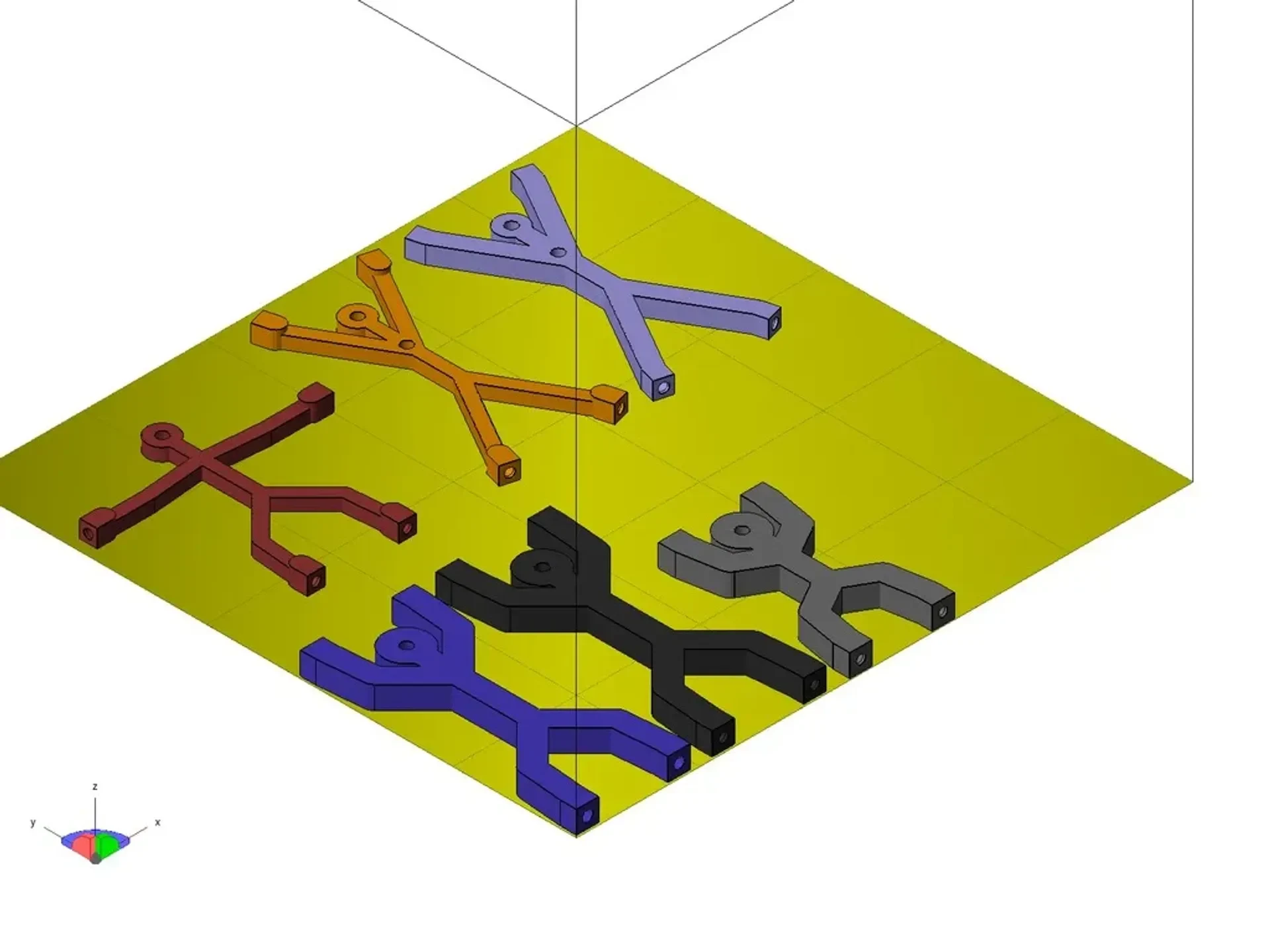

Эту серию человечков, которую легко распечатать, можно снабдить цилиндрическими магнитами 5x5 или кубическими 5x5x5. Все они должны быть напечатаны с помощью TPE (например, Ninja Flex), но 9-миллиметровые детали также можно напечатать с помощью твердого пластика, такого как PLA.

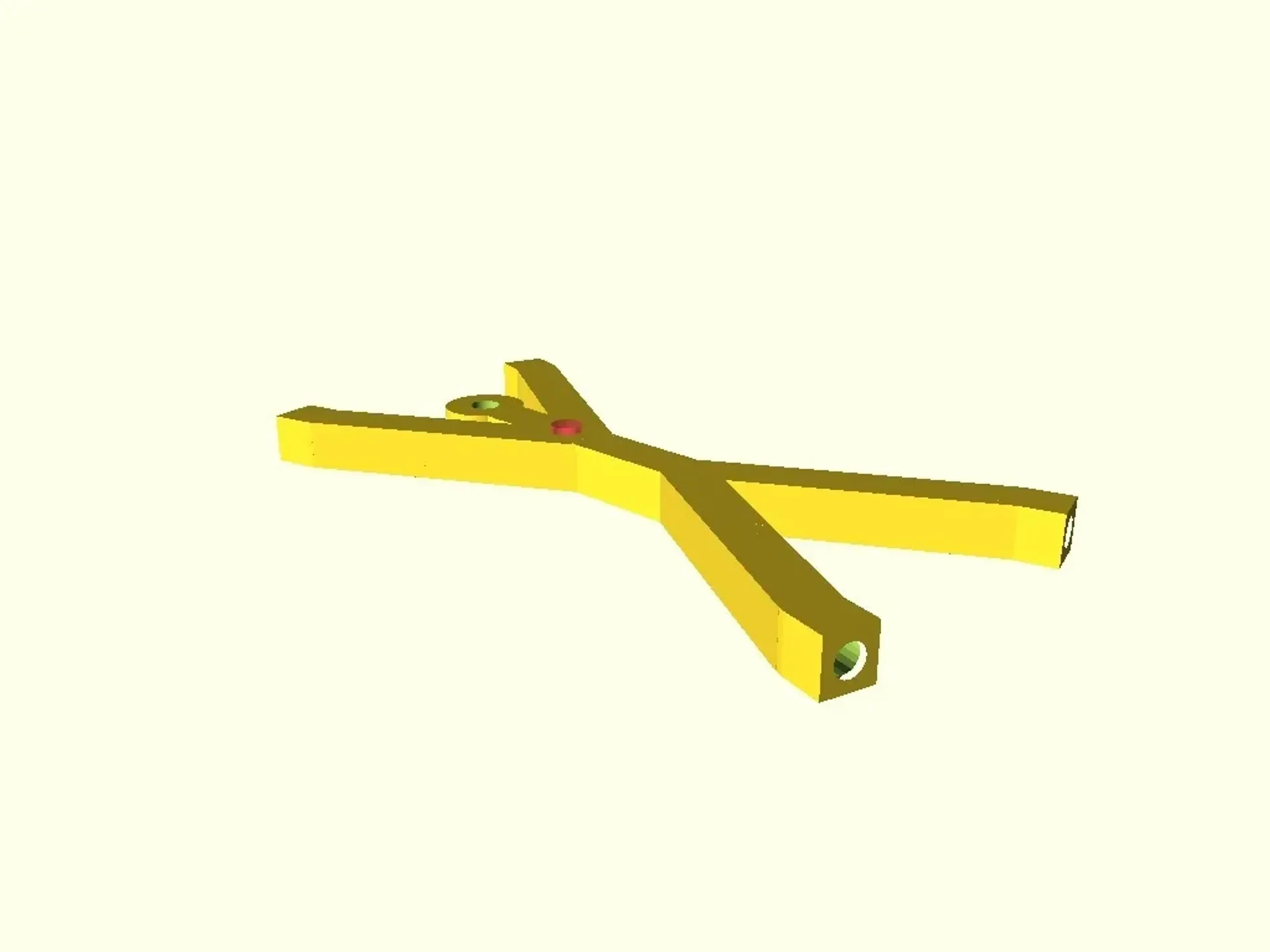

5-миллиметровые должны быть сгибаемыми.

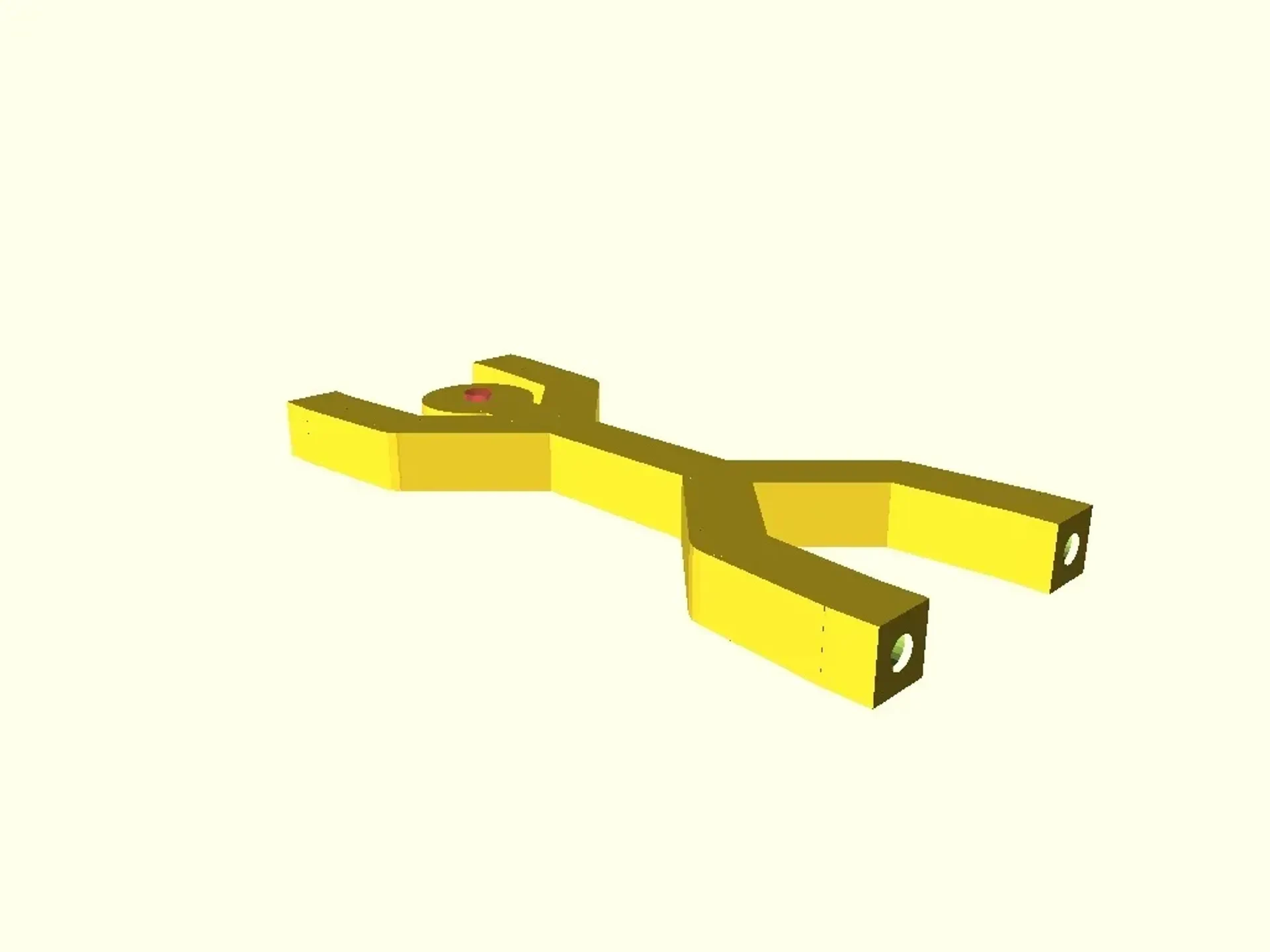

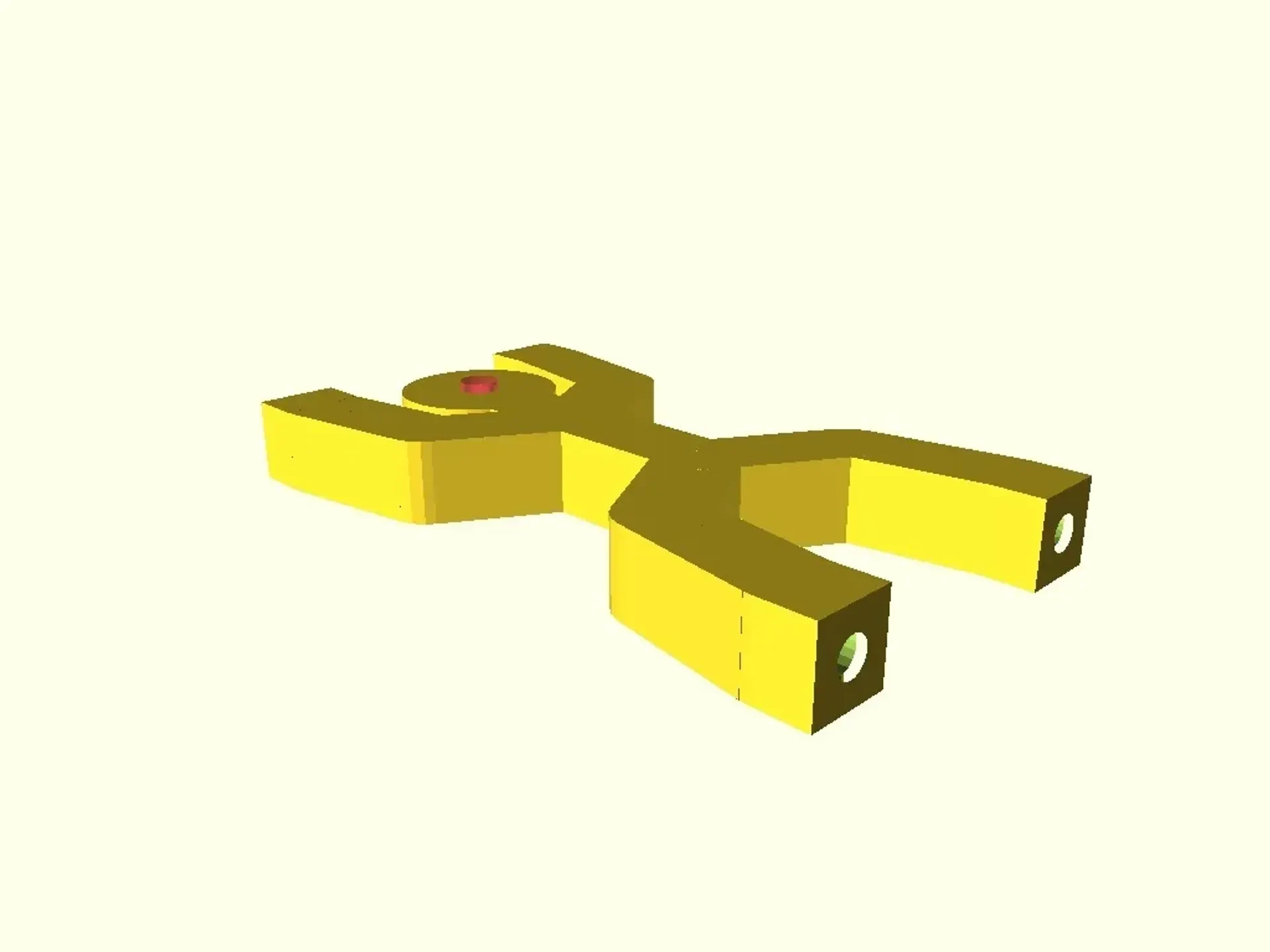

9-миллиметровые можно штабелировать.

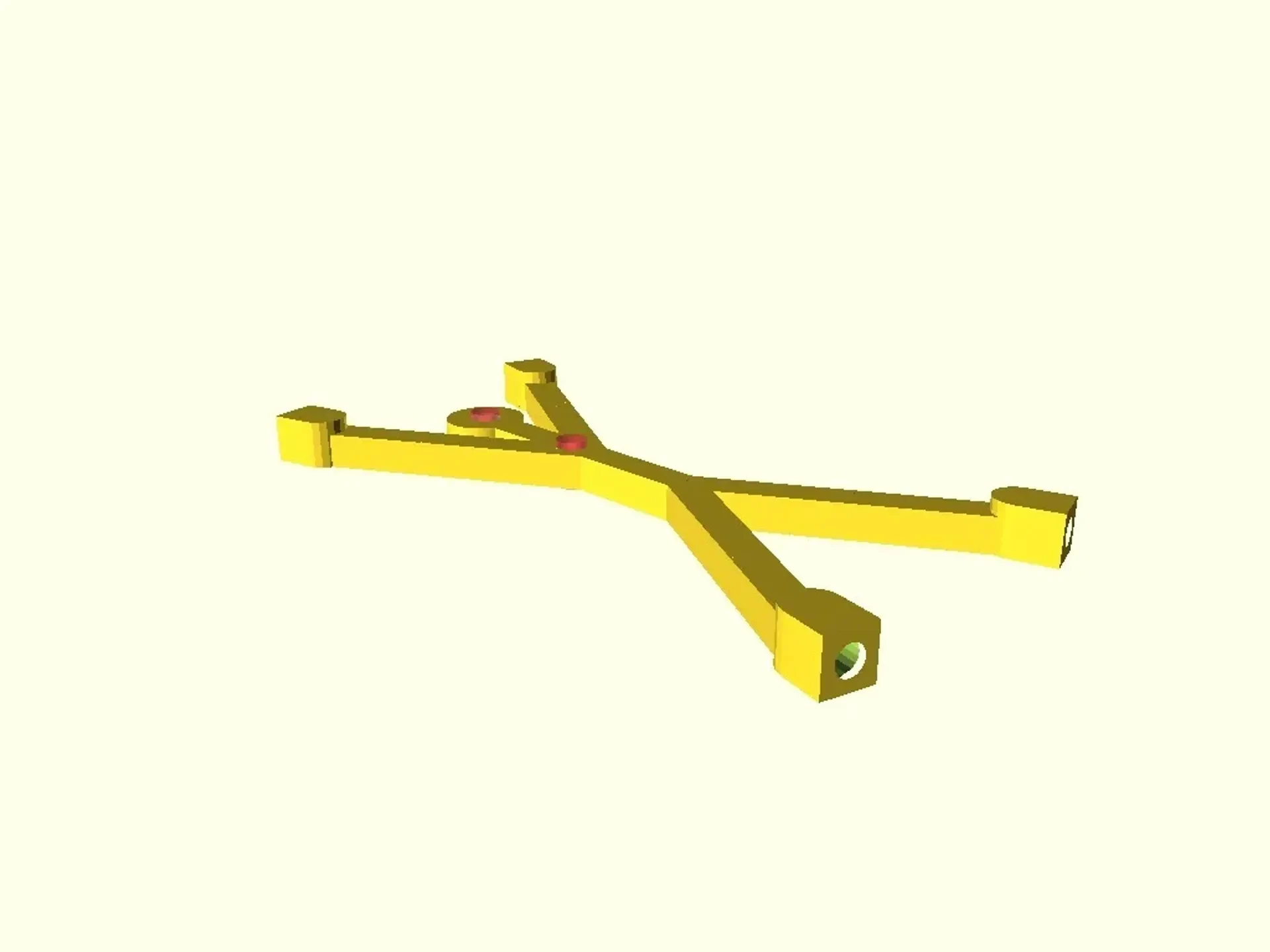

Файл размером 7 мм находится между ними. Файлы OpenSCAD должны содержать один и тот же код и позволять настройку любым удобным для вас способом, например. см., например, родительский проект, а также примите во внимание новые добавленные нами параметры.
Вы можете заказать магниты на AliExpress.com. Найдите «неодимовый магнит 5x5 мм» или 5x5x5. Упаковка из 100 штук стоила менее 10 евро/$, а доставка в Швейцарию заняла 2 недели.
Причина, по которой я это сделал, заключается в том, что я хотел поэкспериментировать как с ТПЭ, так и с магнитами, и узнать об их физических ограничениях. Два извлеченных урока: (1) Гибкие клюшки Ninja диаметром более 5 мм и заполнением 15 % не сгибаются очень легко. (2) Маленькие сильные магниты не такие уж сильные...
Настройки печати
Принтер:
Феликс Про1
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,3 мм
Заполнение:
15%
Примечания:
Я попробовал сделать гибкого человечка-палку, который можно было бы склеивать магнитами. Только версии толщиной 5 мм допускают изгиб. 9-миллиметровые можно штабелировать, но они не сильно гнутся.
Посмотрите параметры магнита:
Если вы используете ТПЭ, уменьшите отверстие, например. для магнита диаметром 5 мм используйте 4,4.
Кроме того, вы можете добавить узкое место поверх отверстия (параметрыmagnet*extra**) и либо оставить прежнюю длину отверстия, либо сделать его длиннее (магнит в этом случае будет «внутри») Ninjaflex плохо клеится, поэтому я очень советую делать отверстие как можно меньше. Используйте стопку магнитов, чтобы прижать их. Кроме того, вы можете добавить клей, например. Я попробовал Pritt Extra Strong (подождите несколько часов перед использованием). В любом случае уменьшить размер отверстия и добавить горлышко бутылки эффективнее, чем использовать клей.

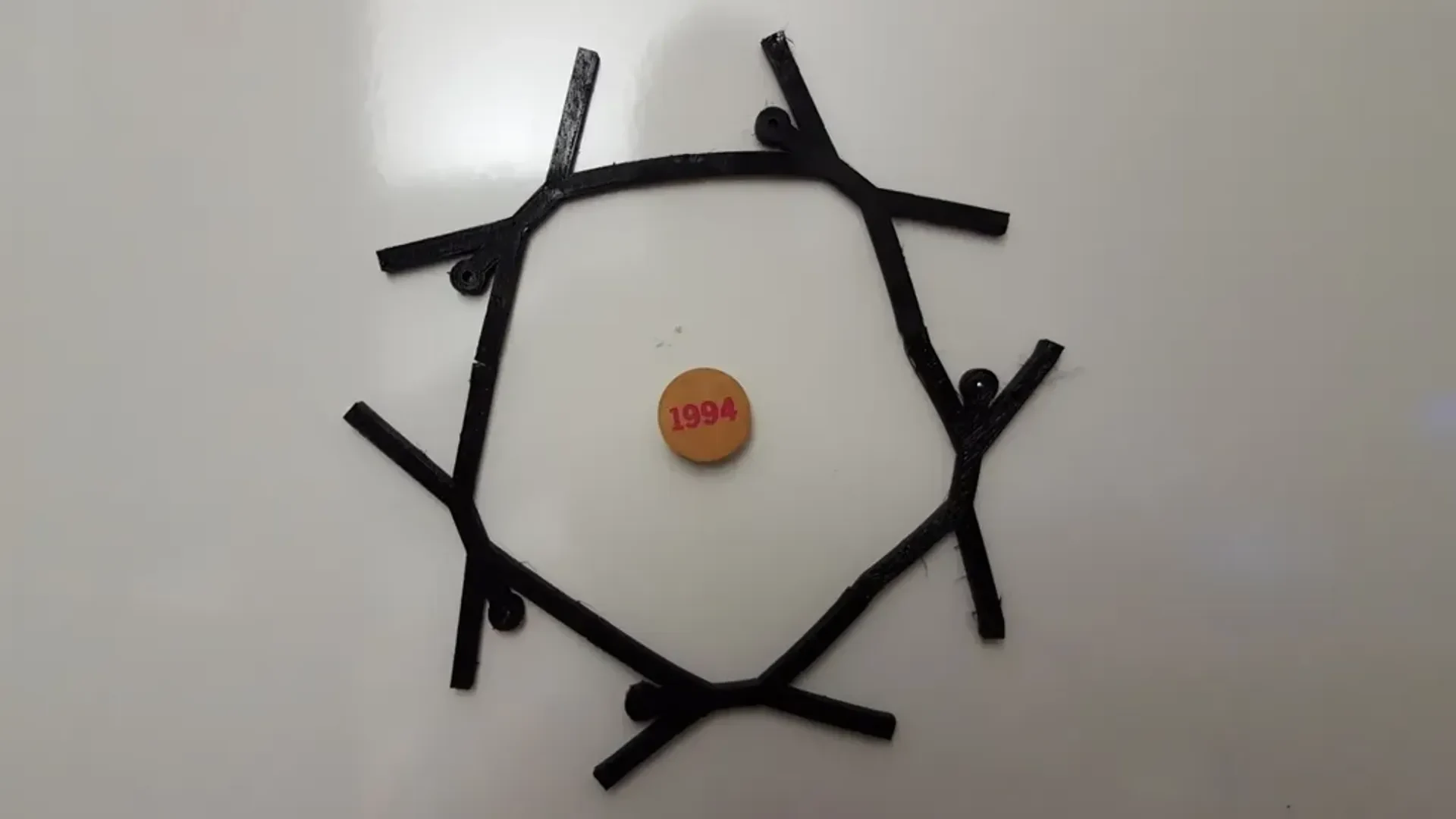

Также можно приклеить магнит в голову и сердце. Это позволяет создавать более необычные конструкции.
TPE, такие как Ninja Flex, следует печатать медленно, например. 15 мм/сек для первого слоя и 25 мм/сек для всех остальных. Также было бы неплохо использовать насадку диаметром более 0,35 (на фото палочки сделаны из насадки диаметром 0,35).
Пост-печать
Отделка
Я просто сжигаю лишние струны… но, возможно, есть более щадящие способы.
Чтобы вставить магниты, возьмите стопку из 8 или более магнитов (так вы получите больше силы и с большей вероятностью вы получите правильное направление)
Затем вам предстоит принять решение о направлении. Для большинства напечатанных мной крупье я всегда использую одно и то же направление, то есть руки крупье А прилипают к ногам крупье Б. Обязательно проверьте правильное направление, прежде чем вставлять магнит в его отверстие....
Как я это разработал
Изменения в коде.

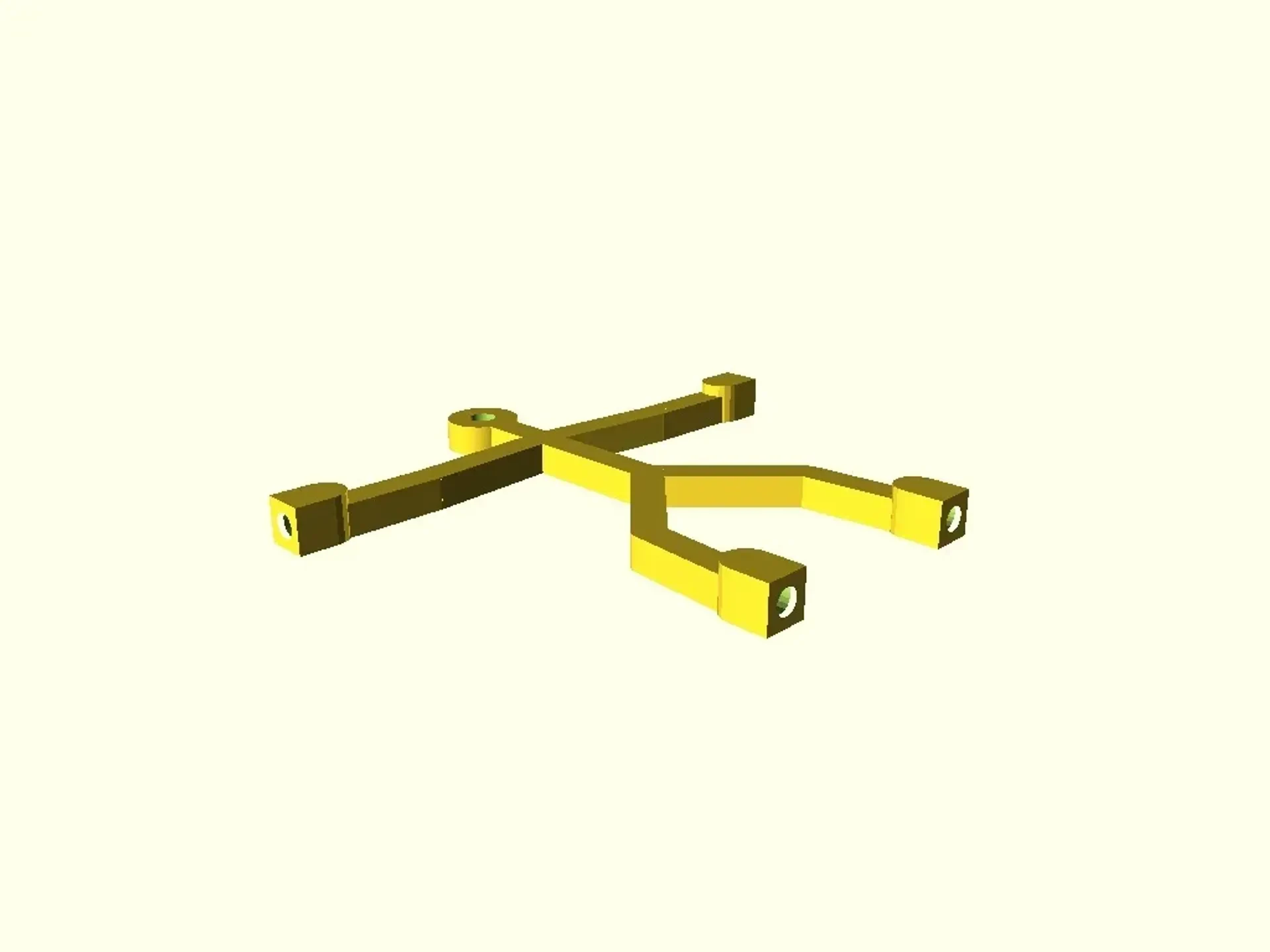

Я взял код у Дайзю и придумал 2-3 интересных конфигурации, которые требовали некоторых изменений в коде. Например. для версии толщиной 5 мм требуются руки и ноги большего размера, чтобы можно было вставлять внутрь магниты, отверстие для головы теперь является параметром, и есть дополнительное отверстие для сердца.
Категория: Строительные игрушки
