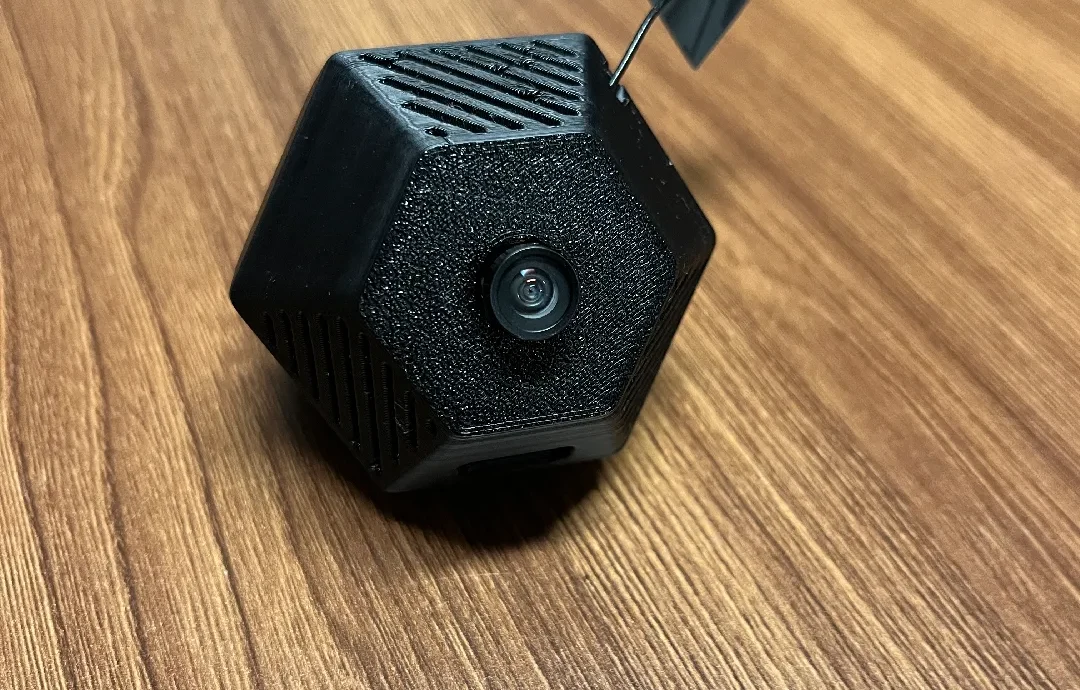

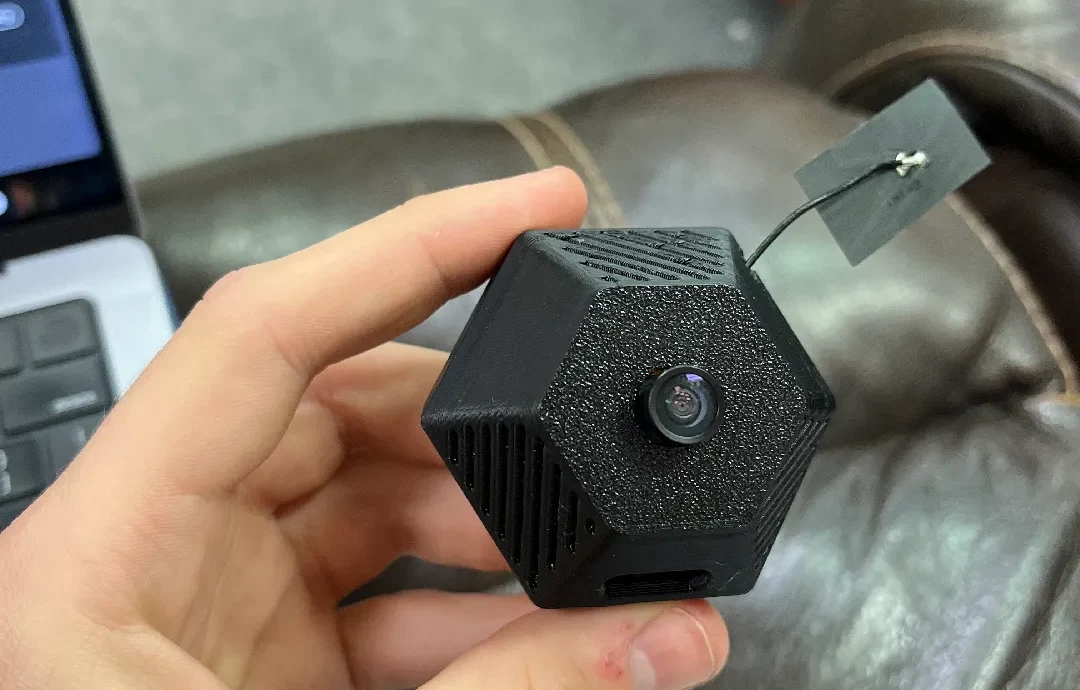

Широкоугольная камера ESP32 CORE One

В этой камере используется плата ESP32 XIAO Sense от SeeedStudio, а также недорогой модуль широкоугольной камеры с углом обзора 140 градусов (OV2640). Prusa предоставляет прошивку камеры ESP32 для подключения камеры к PrusaConnect, а также для просмотра прямой трансляции (>0,1 кадра в секунду).

Напечатайте все детали из ABS, ASA или ПК, чтобы поддерживать температуру камеры CORE One. Вам понадобятся 2 детали «Фиксатора ESP32».

Ч��сти:

ESP32-S3 Сяо Сенс
Если ESP32 поставляется с радиаторами, они НЕОБХОДИМЫ для охлаждения ESP32. О том, где разместить радиатор, см. в руководстве по сборке ниже.
Широкоугольная камера OV2640 с углом обзора 140 градусов
4 винта M2,5x4 мм
Вы можете не использовать винты и крепежные скобы, если вам удобно приклеивать ESP32 и камеру к корпусу. НЕ ��СПОЛЬЗУЙТЕ горячий клей, камера и ESP сильно нагреваются, а нагретая камера CORE One может размягчить горячий клей.
3 магнита 8x2 мм или магниты 6x3
Загрузите подходящую модель магнита для вашего размера. Возможно, вам придется приклеить магниты, если они не прилегают.
Сборка

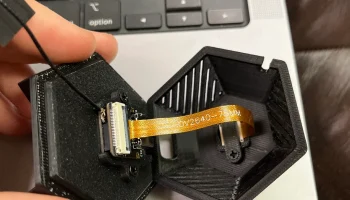

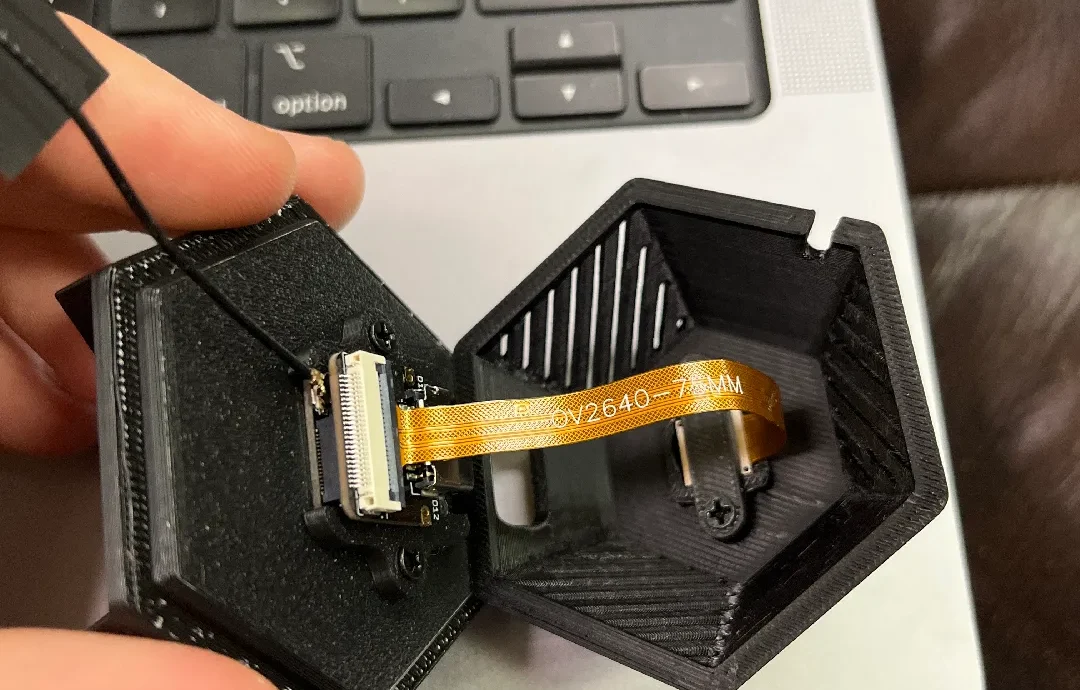

Посмотрите второе изображение, чтобы увидеть, как собрать камеру. Камера должна плотно прилегать к корпусу передней камеры, а небольшой крепежный кронштейн должен проходить через заднюю часть, чтобы удерживать ее на месте. На фото корпус камеры: «Корпус камеры — вывод кабеля снизу».

Для крепления камеры предусмотрена вторая модель: «Корпус камеры — боковой выход кабеля.stl». Это крепление позволяет выводить кабель питания сбоку, как это показано на оригинальной камере-двойнике. Для правильной прокладки ленточного кабеля камеры потребуется небольшое усилие, но это дает еще один вариант прокладки кабеля!

Для ESP32 используйте 2 детали «Фиксатора ESP32». Они будут удерживать стороны ESP32 напротив углового кронштейна. Убедитесь, что порт USB-C направлен в правильном направлении (в сторону выреза на кронштейне).

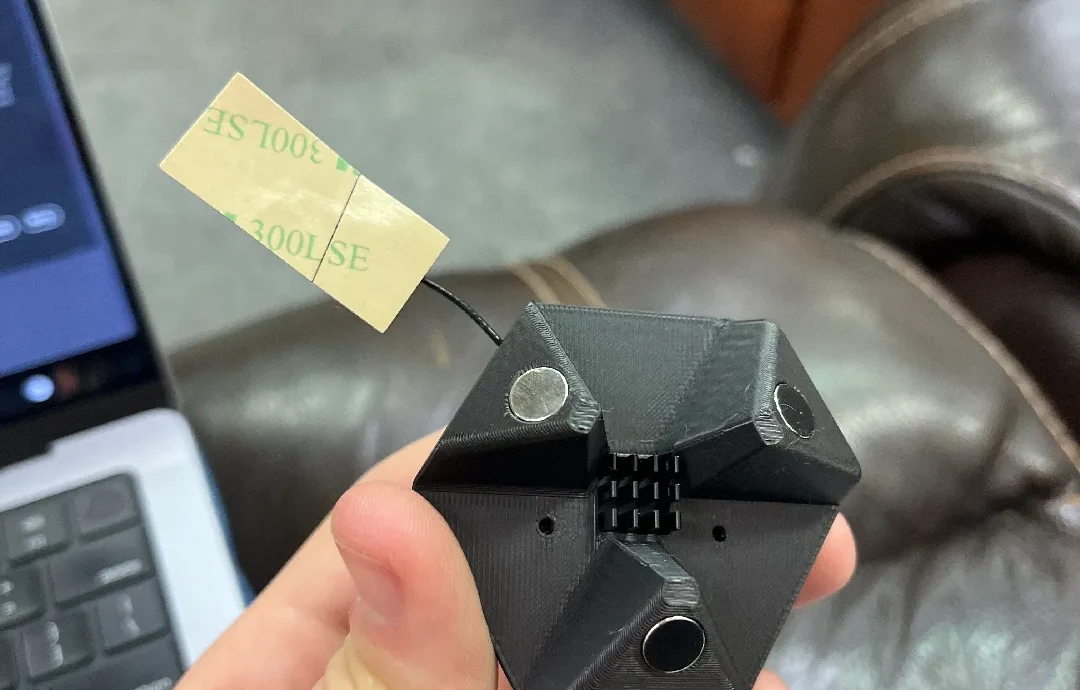

Подождите до самого конца, чтобы применить радиатор. Прикрутите все компоненты и установите их должным образом, а затем используйте отверстие в задней части углового кронштейна, чтобы определить место установки радиатора.

Обновления проекта
Обновление от 25 февраля 2025 г. — добавлен угловой кронштейн, на который можно установить магниты 6x3 мм.
