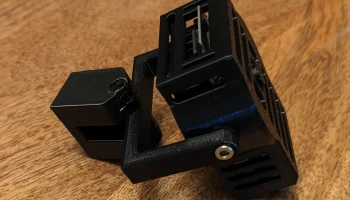

Магнитное крепление 2-осевой камеры для Freenove ESP32-WR..

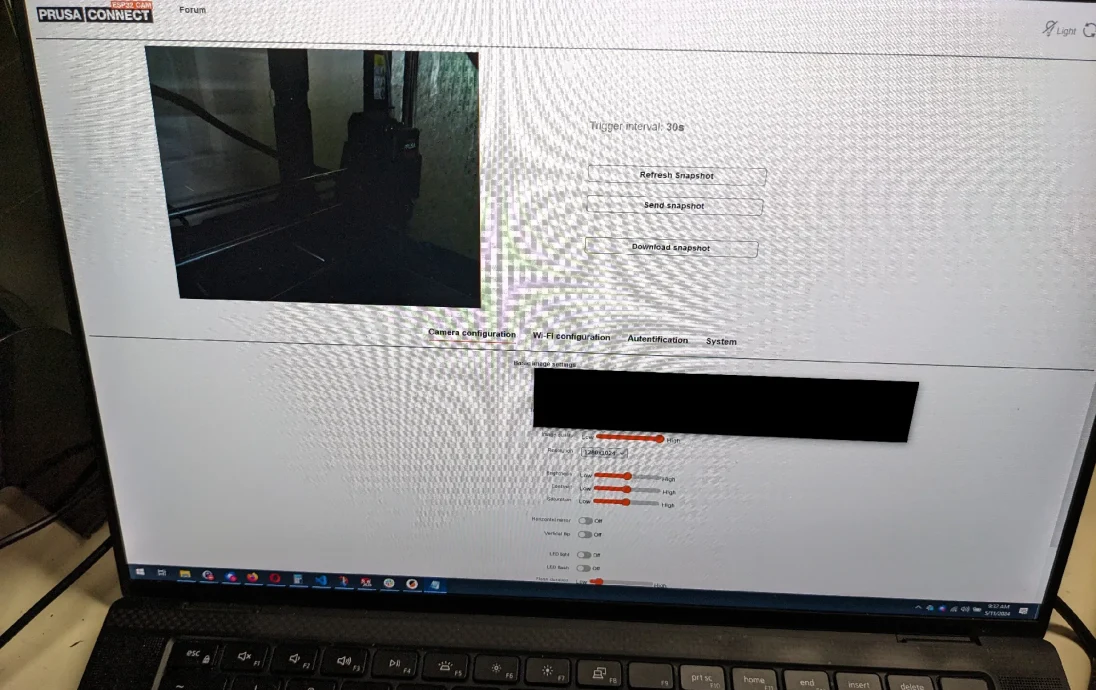

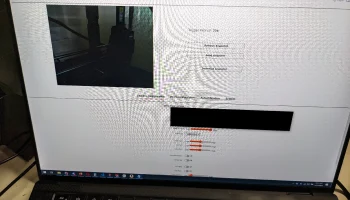

Эта модель позволяет установить плату Freenove ESP32-WROVER (купить на их глобальном сайте или на Amazon) в корпусе и использовать ее для автоматической загрузки изображений в Prusa Connect.

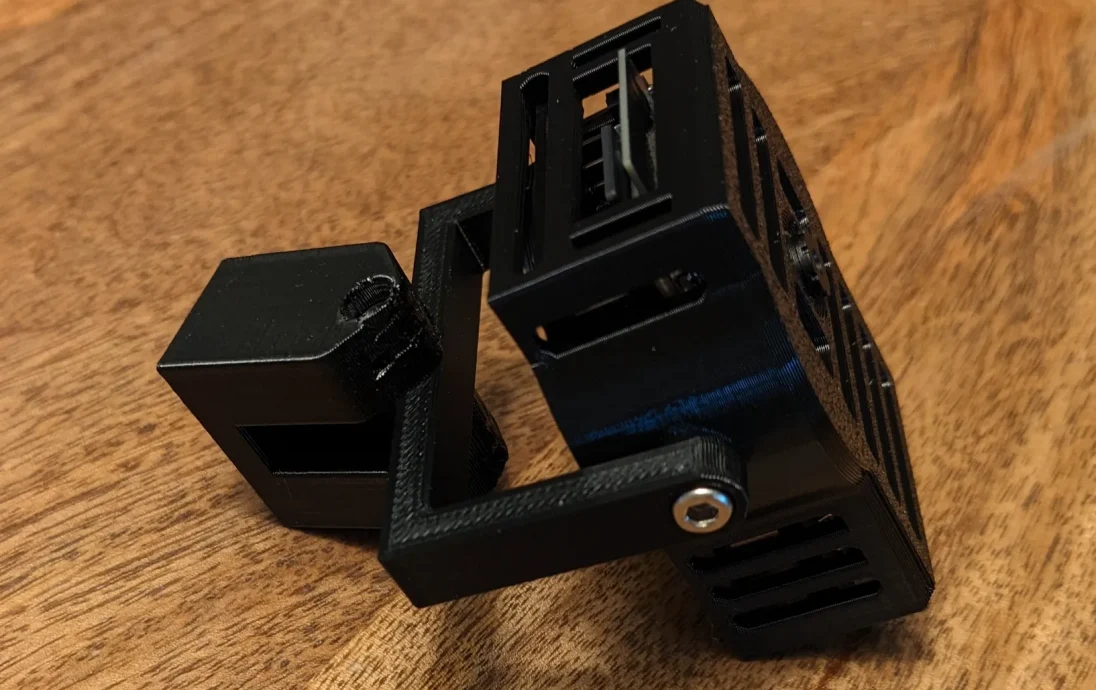

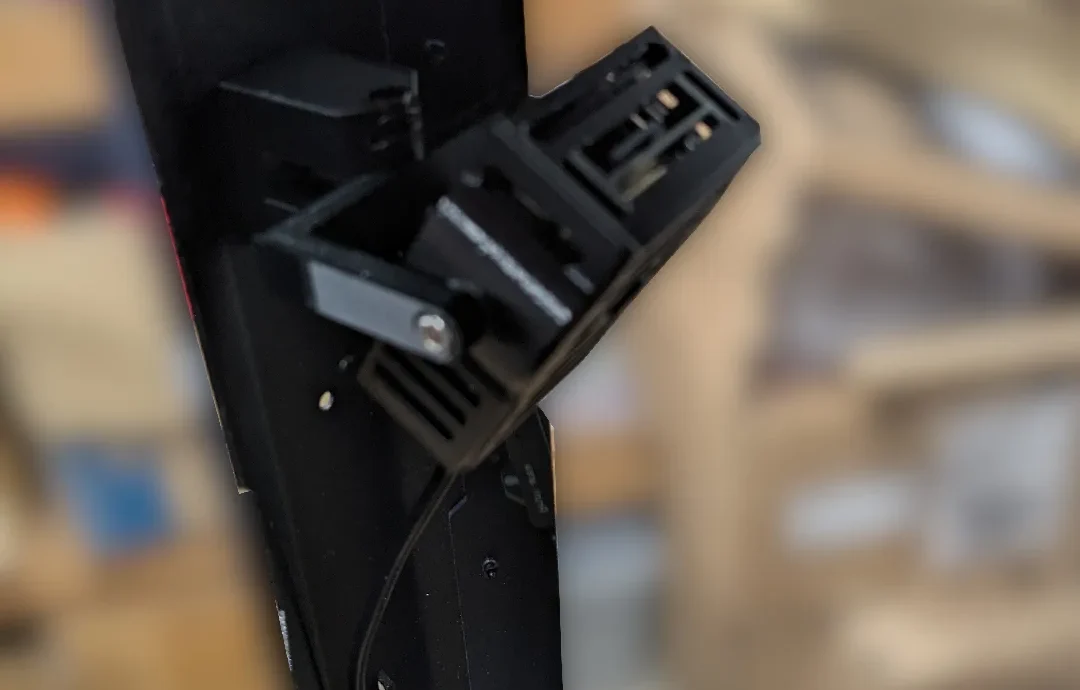

Крепление обеспечивает две степени свободы для регулировки прицела камеры. Он предназначен для магнитного крепления к корпусу, поэтому его можно разместить где угодно, но вы также можете использовать винт M3 в свободном отверстии корпуса. Все детали вокруг корпус�� платы имеют вырезы для обеспечения циркуляции воздуха и предотвращения перегрева.

ОБНОВЛЕНИЯ:
Обновлены ссылки, поскольку плата Freenove теперь поддерживается официальной прошивкой.
Добавлен альтернативный дизайн держателя камеры с отверстием для установки объективов большего размера и светозащитной шторкой.
Добавлено сравнение вида с разных объективов
К одному из вентиляционных отверстий добавлена небольшая перекладина, чтобы вставка держателя камеры не могла выпасть.

Аппаратное обеспечение

Необходимое оборудование указано ниже. Перечисленные ссылки являются партнерскими ссылками Amazon, но есть много способов получить эти части.

Плата FreeNove ESP-32 WROVER — (Amazon)
В комплект поставки входит модуль камеры, кабель USB-C и SD-карта емкостью 1 ГБ.
Дополнительно — OV2460 с более широкоугольным объективом — 21 мм x 120 градусов — тот, который я предпочитаю из протестированных (AliExpress).
Аппаратное обеспечение M3 — (Amazon)
3 гайки M3
1 Винт M3x20 с головкой под торцевой ключ
2 винта M3x8 с головкой под торцевой ключ
12 магнитов диаметром 5 мм и толщиной 3 мм — (Amazon) — дополнительно.
Если вы не хотите использовать магниты, вам понадобится еще один винт M3x8 и гайка M3, чтобы использовать одно из монтажных отверстий в корпусе.
USB-адаптер для питания — (Amazon) — подойдет, наверное, любой адаптер, требования к питанию не очень большие
Выбор объектива

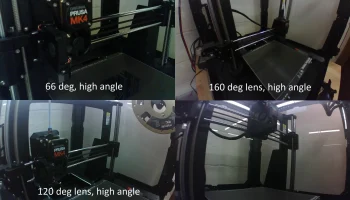

Плата Freenove поставляется с OV2460 с линзой 66 градусов. Это довольно узко для небольшого пространства, поэтому я купил OV2460 с линзам�� 21 x 120 градусов и 21 x 160 градусов, чтобы увидеть различия. Вот быстрое сравнение:

Я думаю, что объектив с углом обзора 120 градусов подойдет лучше всего. Линза с углом обзора 120 градусов и расположением под малым углом (ниже опоры кабеля в середине вертикальной опоры) позволяет хорошо видеть всю область печати. Объектив с углом обзора 160 градусов действительно слишком широк и захватывает множество объектов за пределами печатной платформы. Высокий угол необходим для узкой камеры с углом обзора 66 градусов, но более широкие камеры можно разместить ниже, чтобы было легче видеть мелкие отпечатки, которые могут быть скрыты экструдером.

Объективы с углом обзора 120 и 160 градусов намного больше, поэтому необходим модифицированный корпус камеры, чтобы освободить место для прохождения объектива сзади.

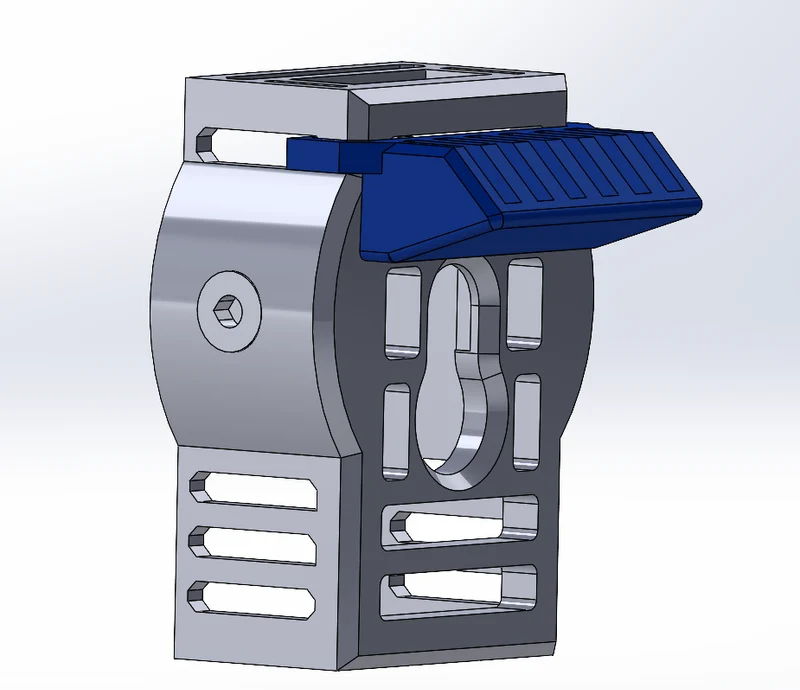

Объективы с углом обзора 120 и 160 гр��дусов улавливают блики от источников света в верхней части корпуса, поэтому я добавил блики, которые крепятся к вентиляционным отверстиям в держателе камеры. Хотя тень совместима как с оригинальными, так и с широкоугольными держателями камеры, она, вероятно, понадобится только с более широкоугольными объективами, поскольку линза с углом обзора 66 градусов слишком узкая, чтобы видеть свет, когда она направлена ​​на принтер.

Печать

Файлы:

Если вы используете стандартную камеру с углом обзора 66 градусов:

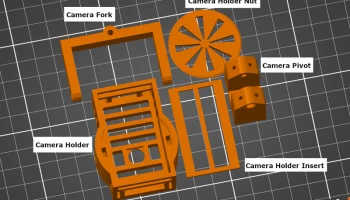

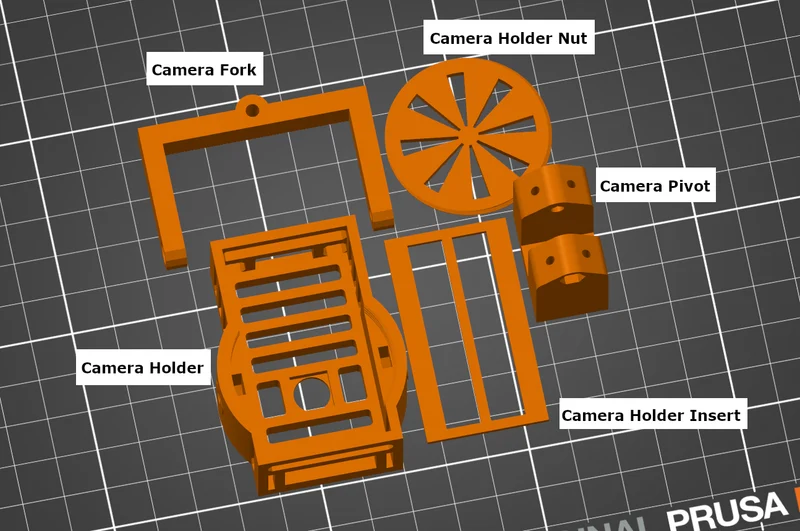

Рекомендуется: Slicer-esp32-wrover-case.3mf — это проект Prusa Slicer. Детали уже ориентированы для печати и установлены настройки, описанные ниже.
parts-only-esp32-wrover-case.3MF — только детали из дизайна, не ориентированные на печать.
esp32-wrover-case.STEP — на случай, если вы захотите изменить дизайн или получить более высокое разрешение на изогнутых поверхностях.
esp32-wrover-case-20240511-0647_0.4n_0.2mm_PETG_MK4IS_2h7m.bgcode — предоставляется для заполнения параметров страницы, но вам следует нарезать свой собственный gcode.

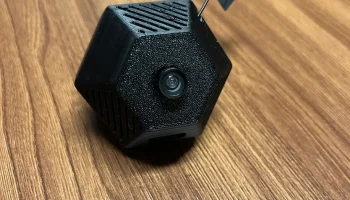

Если вы используете модернизированную камеру с более широким объективом (диаметр 10 мм).
Рекомендуется: slimer-esp32-wrover-case_high_angle.3mf — это проект Prusa Slicer. Детали уже ориентированы для печати и установлены настройки, описанные ниже.
parts-only-esp32-wrover-case_high_angle_lens.3MF — только детали из дизайна, не ориентированные на печать.
esp32-wrover-case_high_angle_lens.STEP — на случай, если вы захотите изменить дизайн или получить более высокое разрешение на изогнутых поверхностях. Это о
