Интернет-радио YoRadio esp32

EDIT5: Добавлена ​​мембрана динамика слева, справа и панель. Я разделил эту коробку на коробку и панель, чтобы распечатать ее без поддержки. Обе коробки имеют закрытое пространство и на задней панели отверстие для пассивной мембраны 3 дюйма, это значительно улучшает интерпретацию басов, поэтому я рекомендую сделать этот дизайн.

РЕДАКТИРОВАНИЕ 4.4.2024: отсутствует контакт 5 В постоянного тока в источнике питания 7805, сделайте его тонким проводом. Я заг��узил исправленные герберы.

РЕДАКТИРОВАНИЕ 14 марта 2025 г.: обновлены файлы Gerber, перемещен ИК с 37 на 21 и питание 3,3 В для ИК.

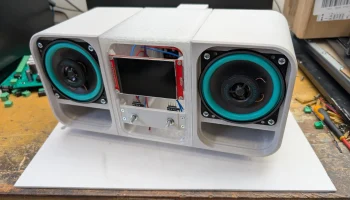

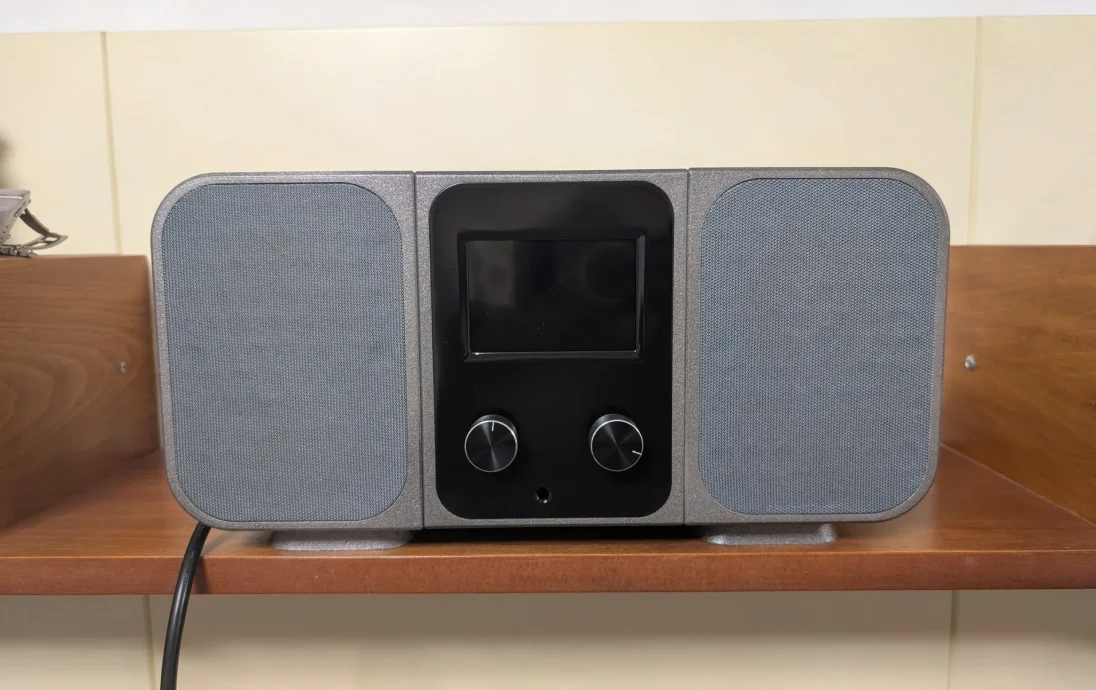

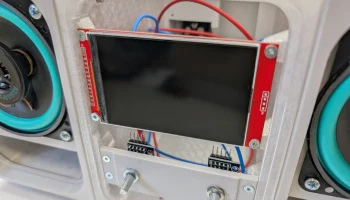

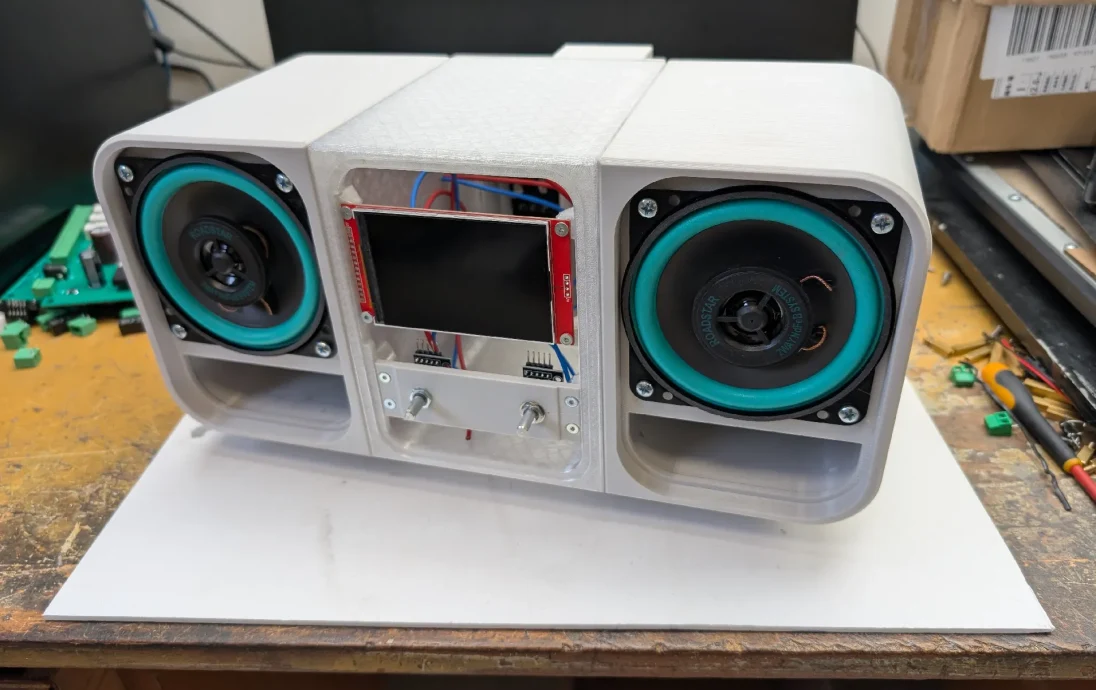

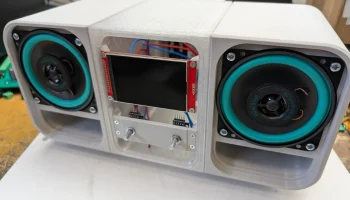

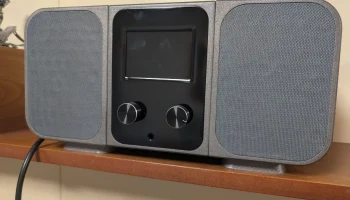

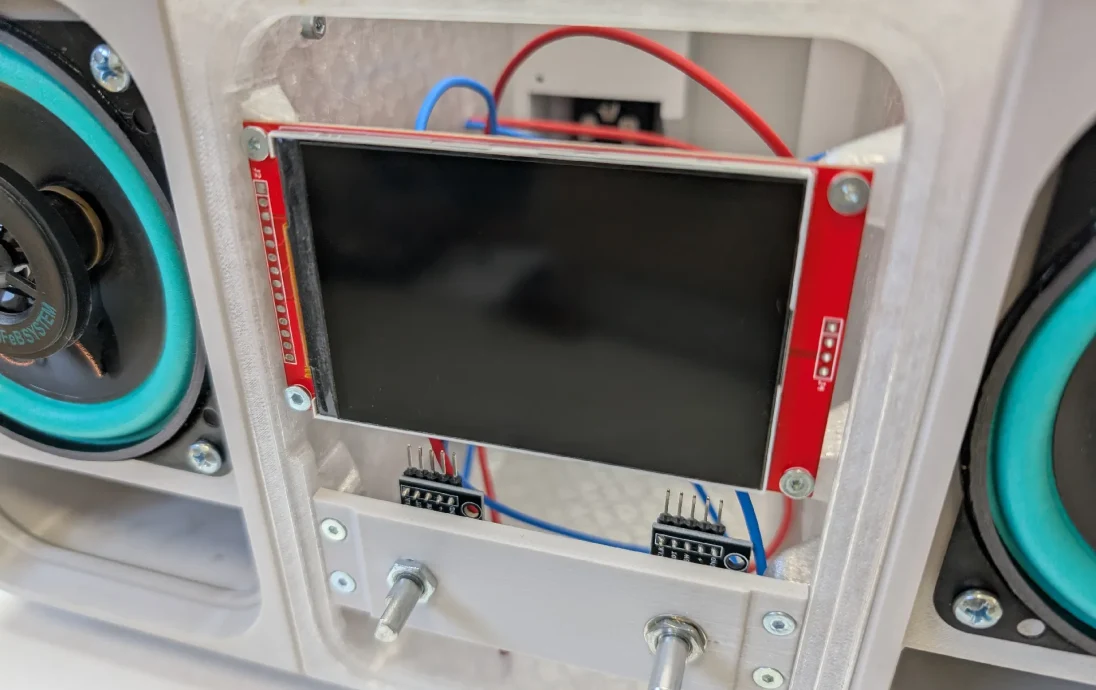

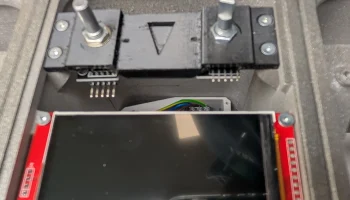

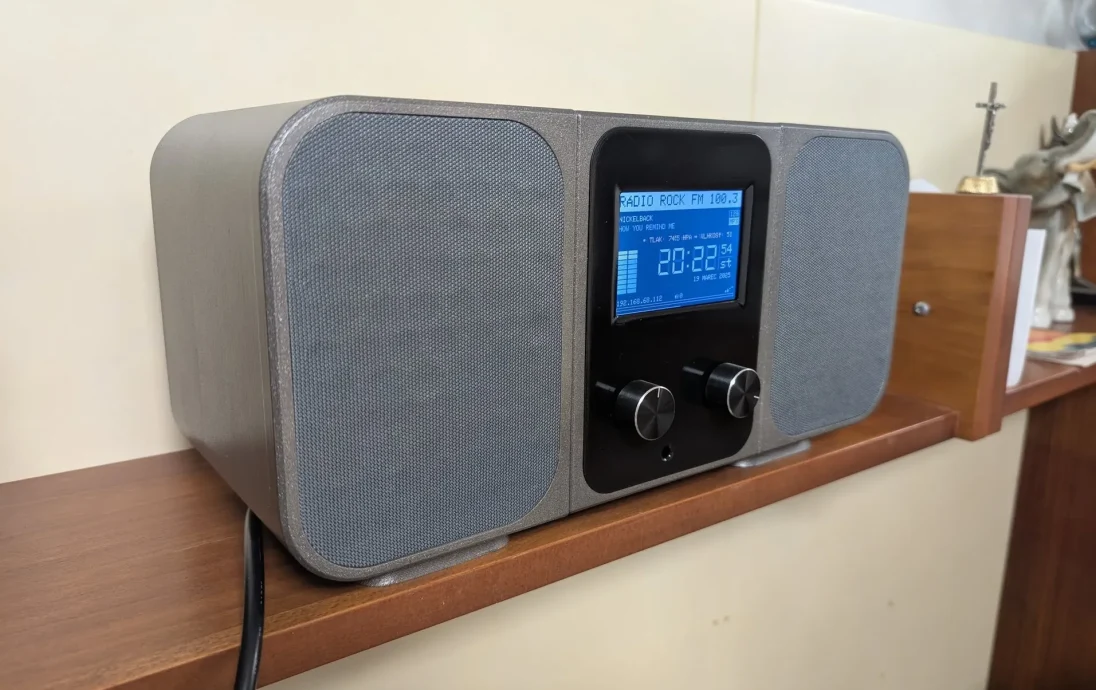

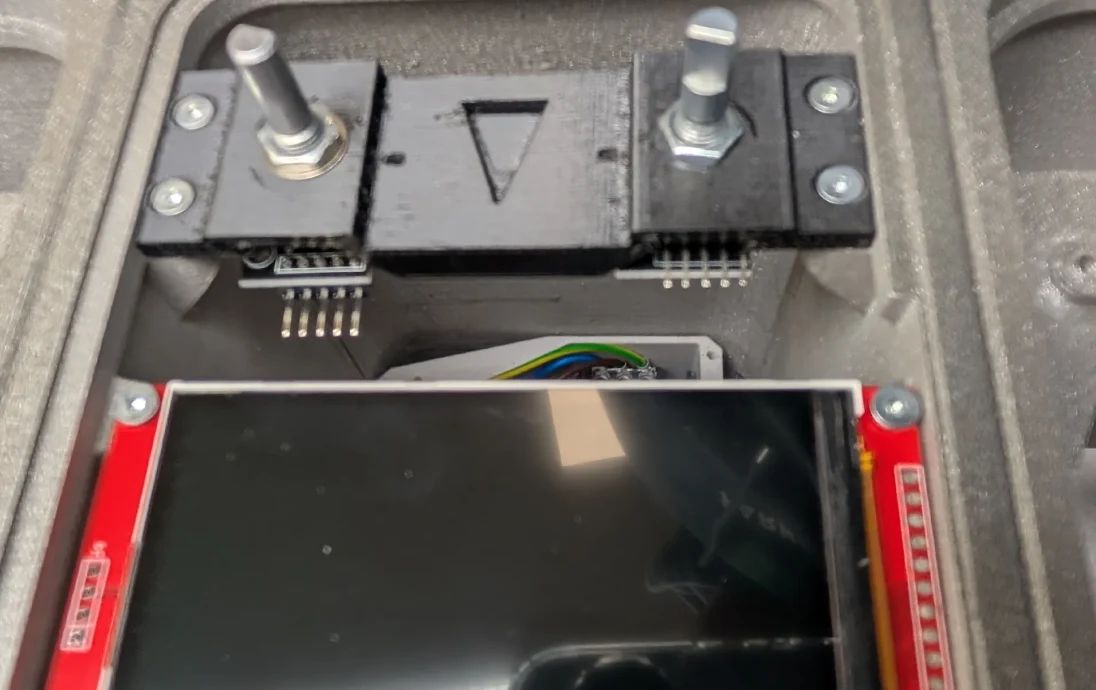

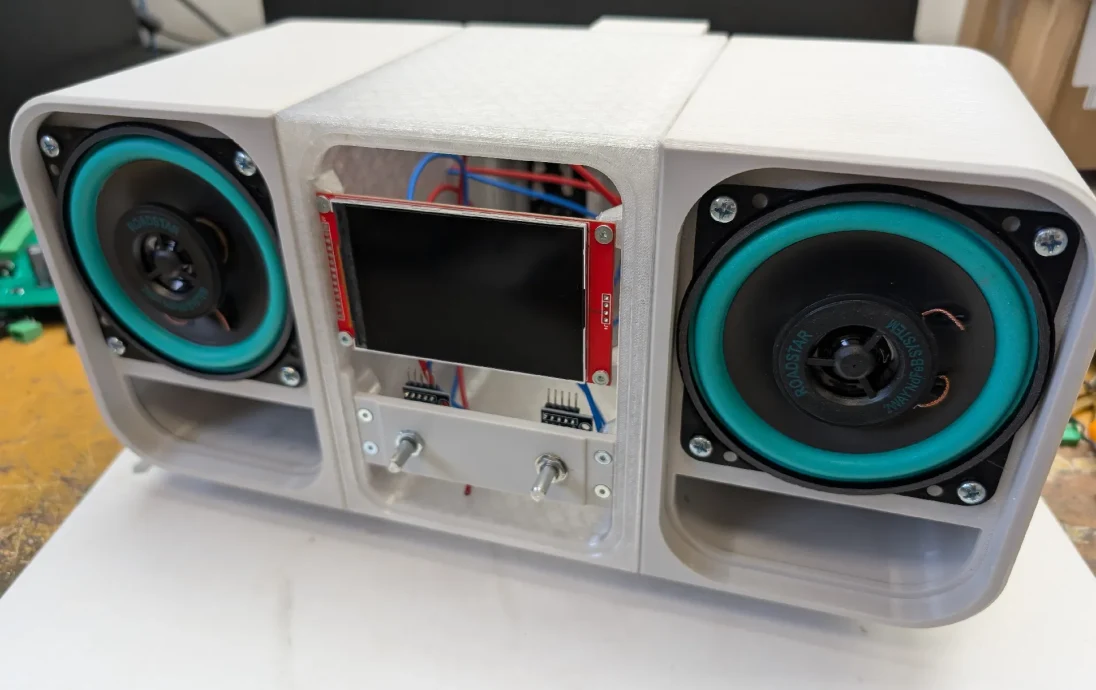

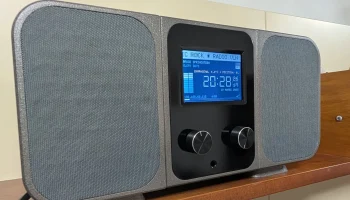

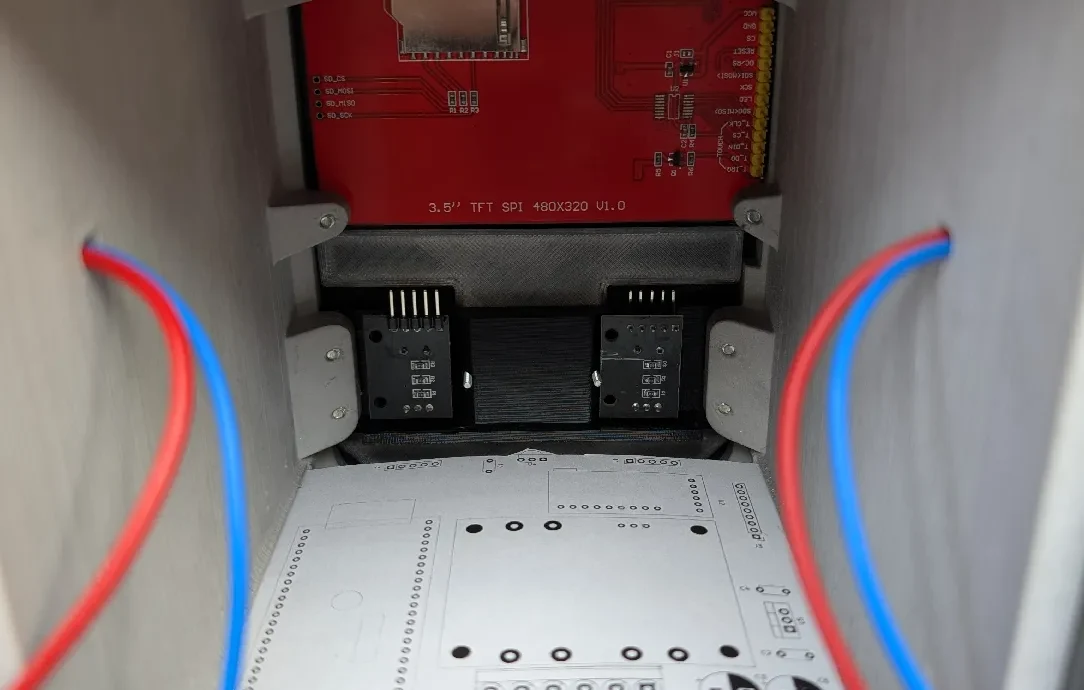

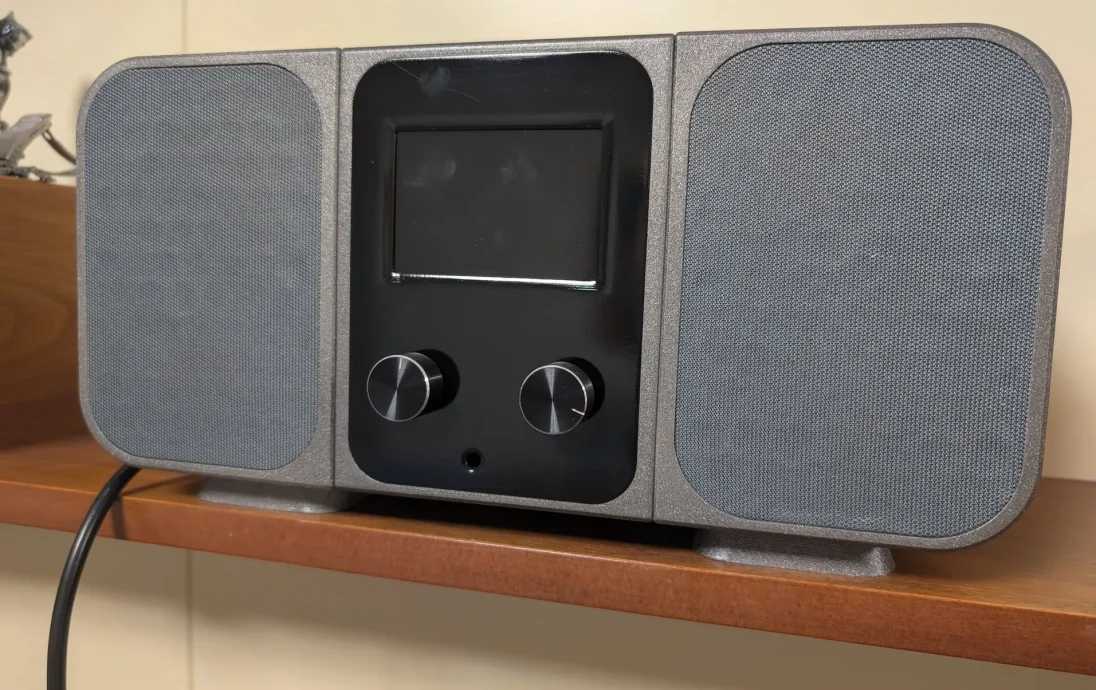

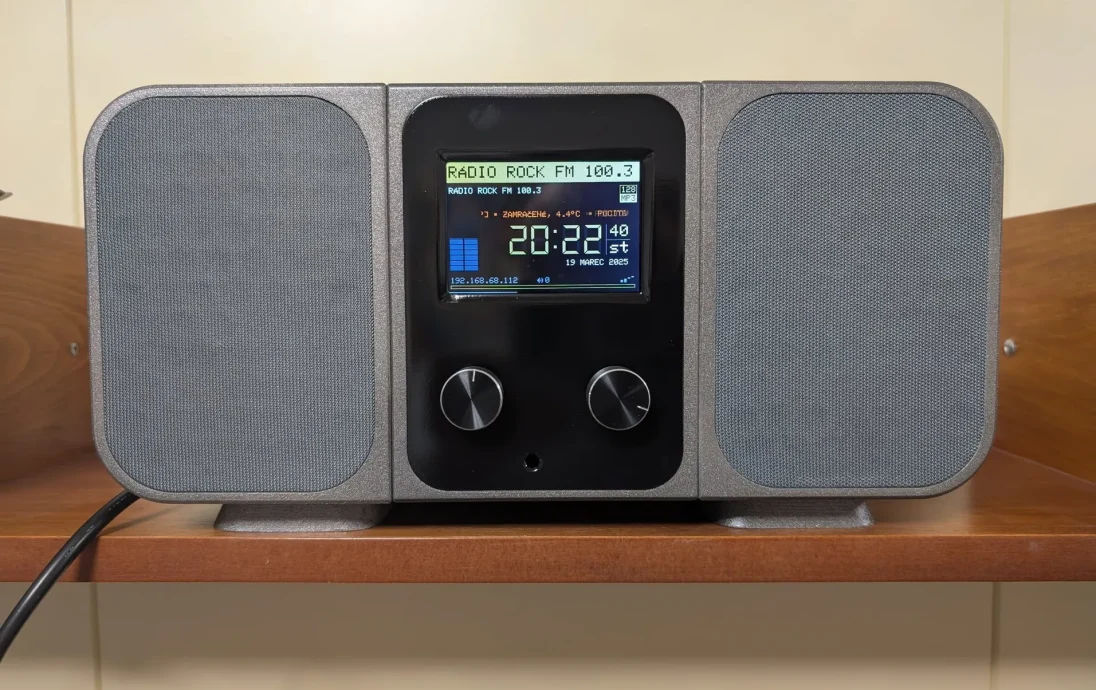

Это моя конструкция и сборка интернет-радио на основе проекта Yoradio с использованием ESP32-S3-DevKit-1 (42 контакта), 3,5-дюймового TFT-дисплея (ILI9488), ЦАП PCM5102 и усилителя класса D мощностью 60 Вт.

Конструкция предполагает работу с высоковольтной проводкой, поэтому не подойдет новичкам, детям и неопытным пользователям.

Это не полное руководство по сборке, поскольку его создание займет очень много времени.

Обратитесь к изображениям; они говорят сами за себя.
Здесь вы также можете найти файлы и библиотеки KiCAD для проекта.
Исходные файлы прошивки находятся здесь:
https://github.com/e2002/yradio
