YoRadio от FXR

Привет, ребята!

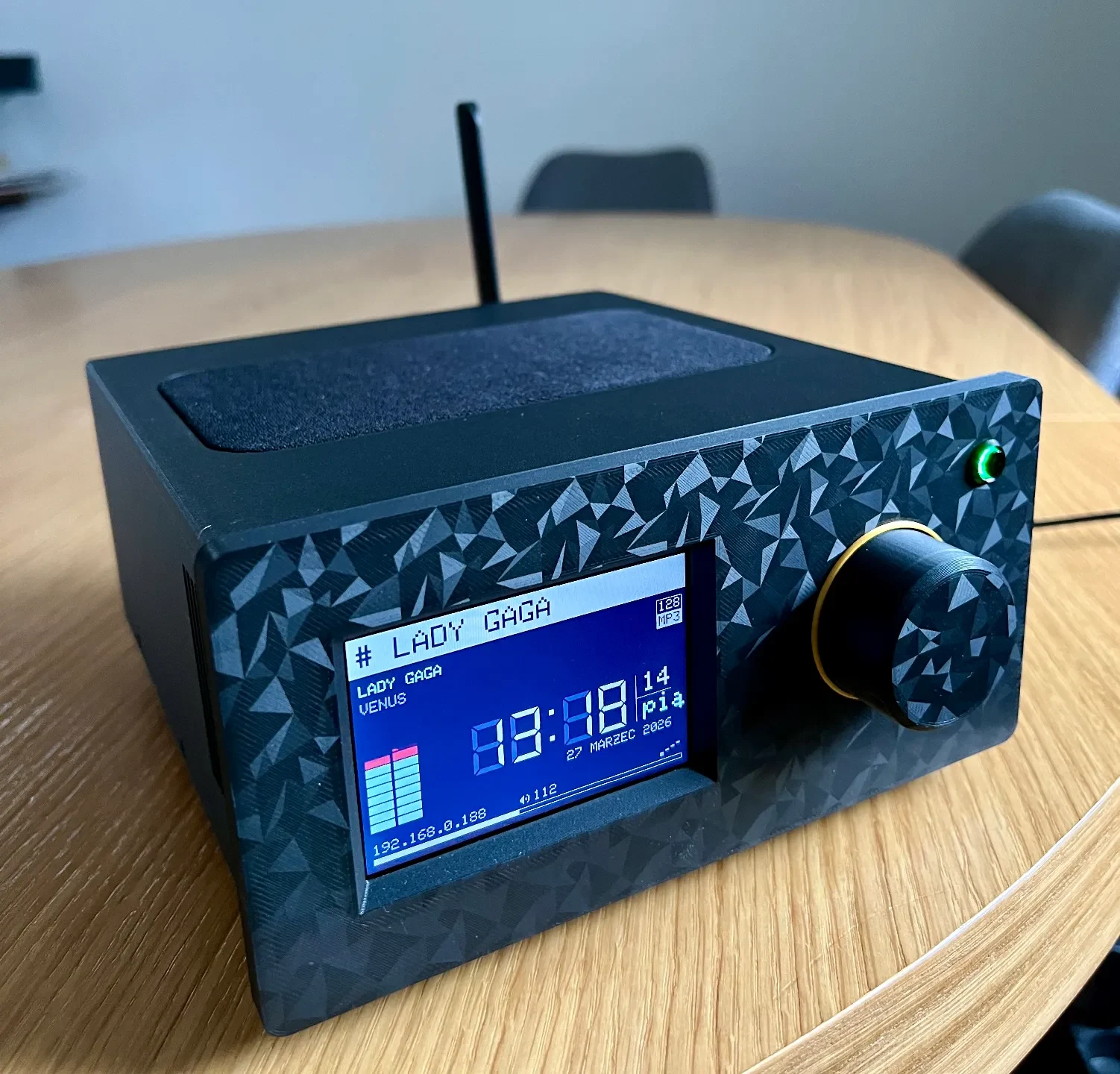

Я разработал печатный корпус для yoRadio, соответствующий печатной плате от Дариуша (сообщество yoRadio Polska). Корпус оснащен герметичной внутренней камерой динамика с пассивными излучателями, улучшающими воспроизведение низких частот и общее качество звука.

Особенности:

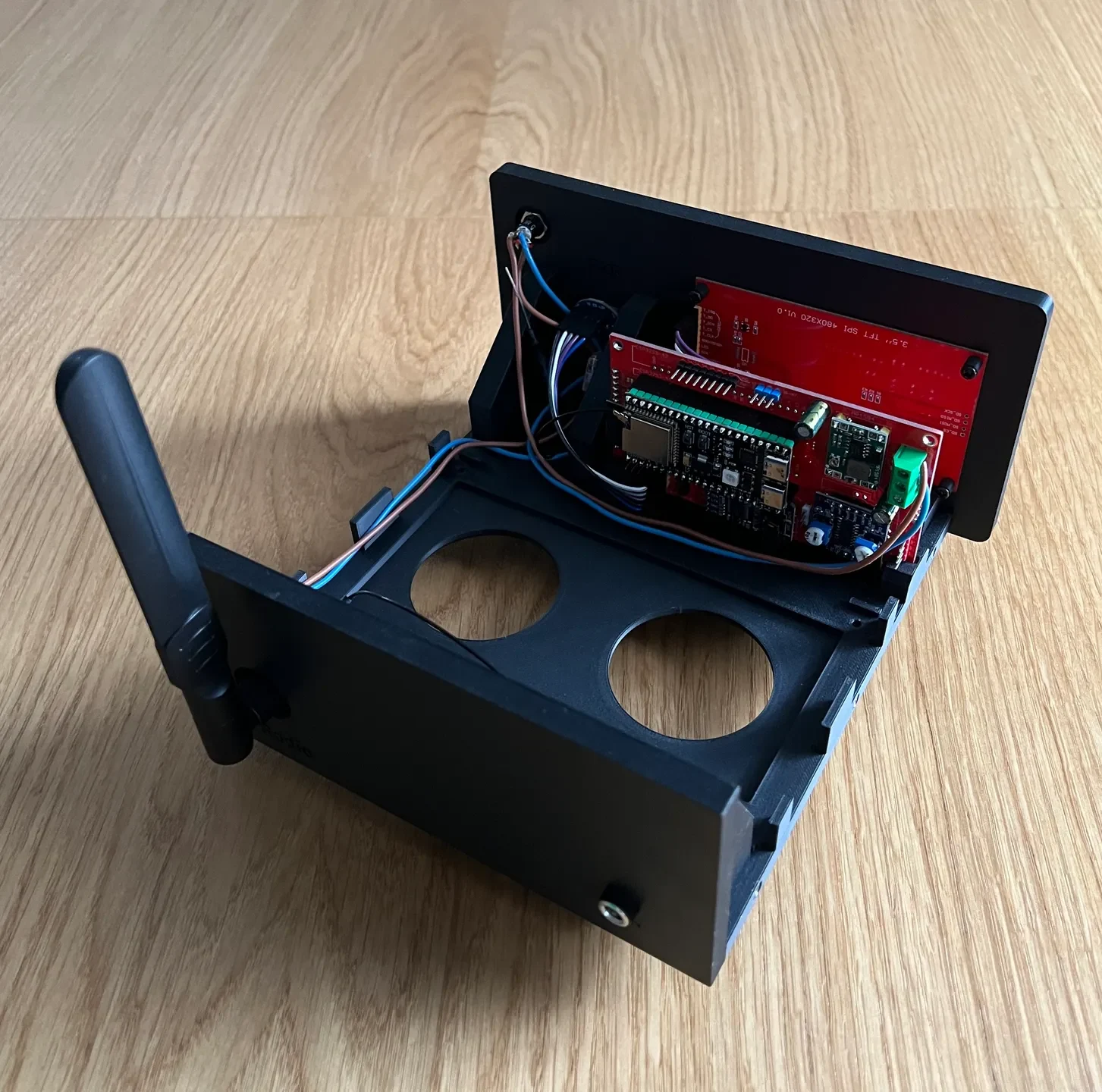

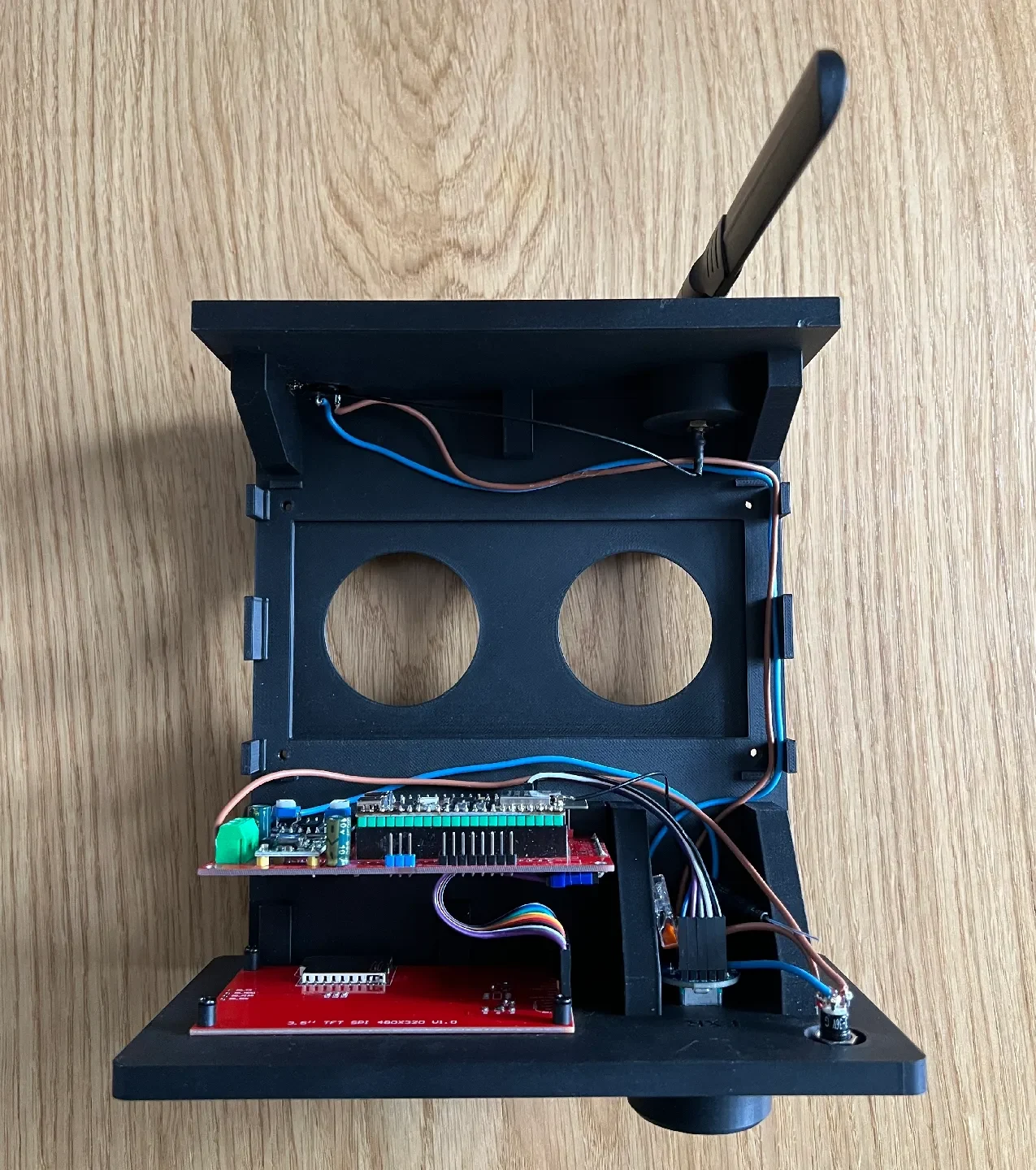

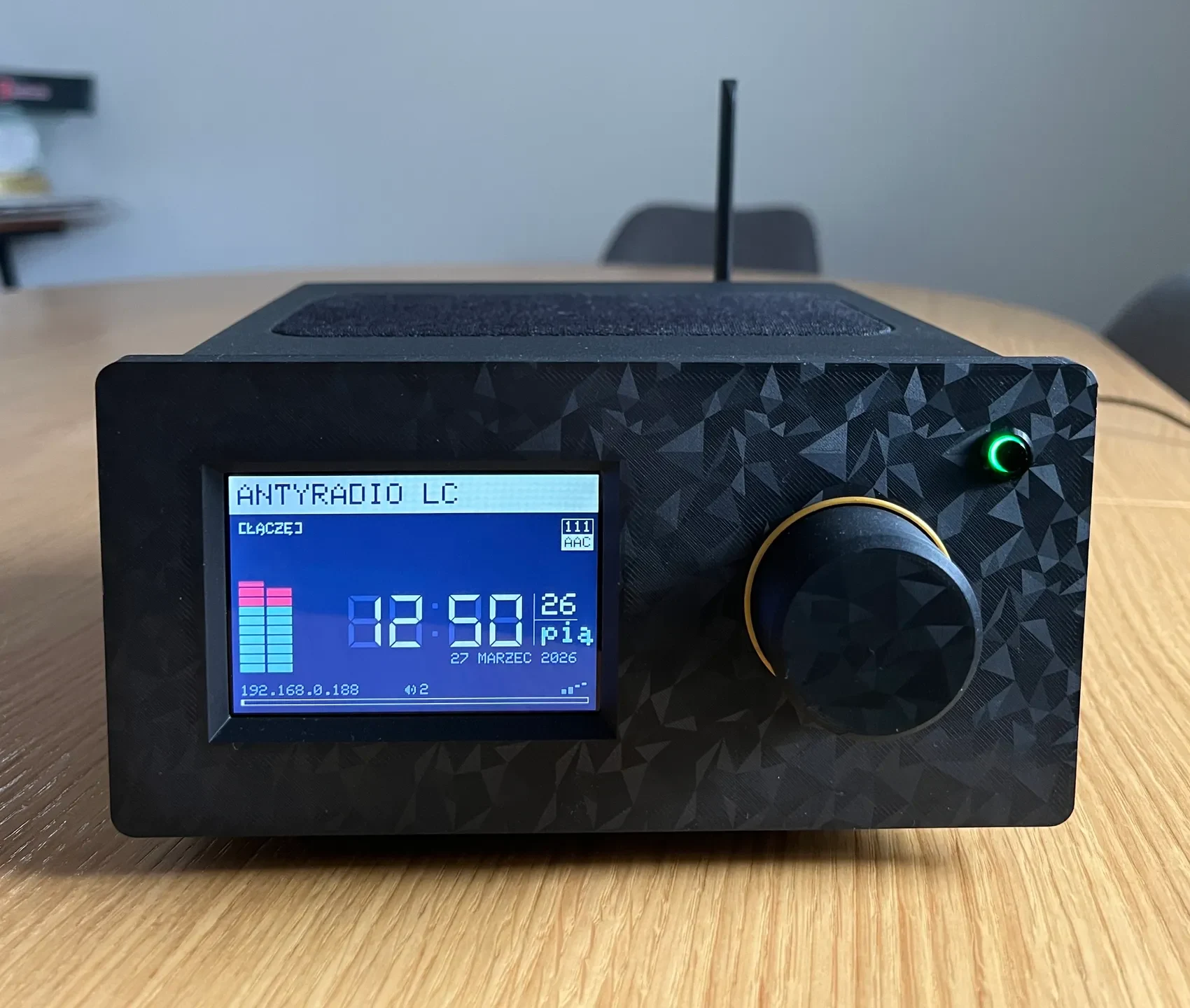

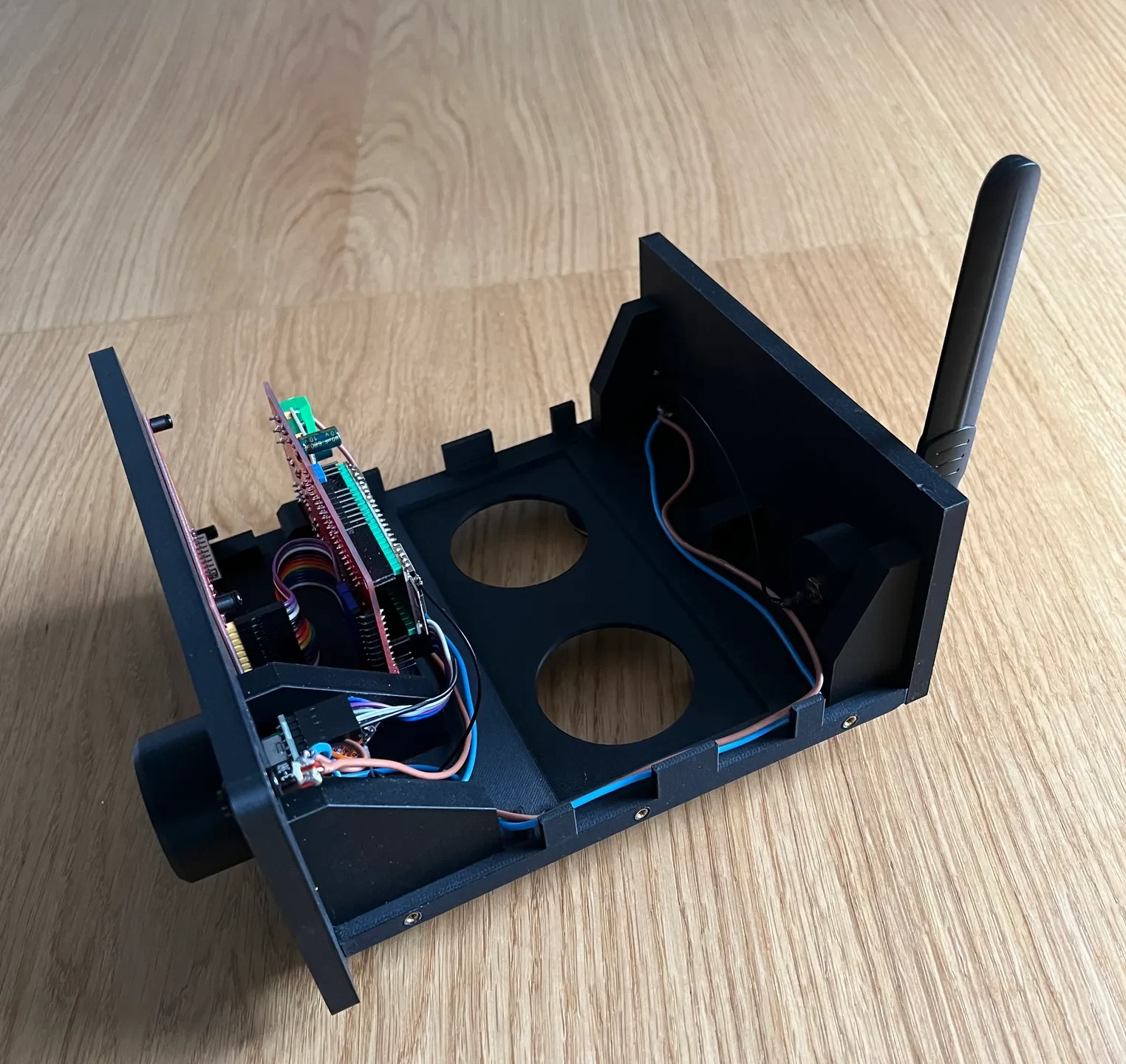

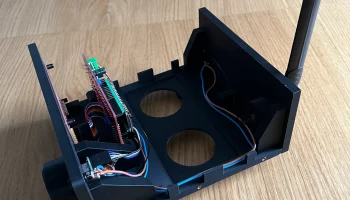

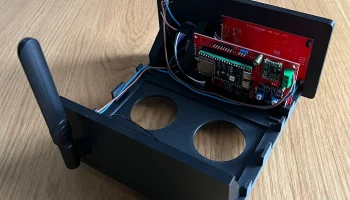

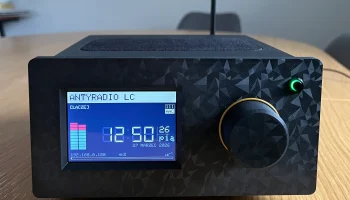

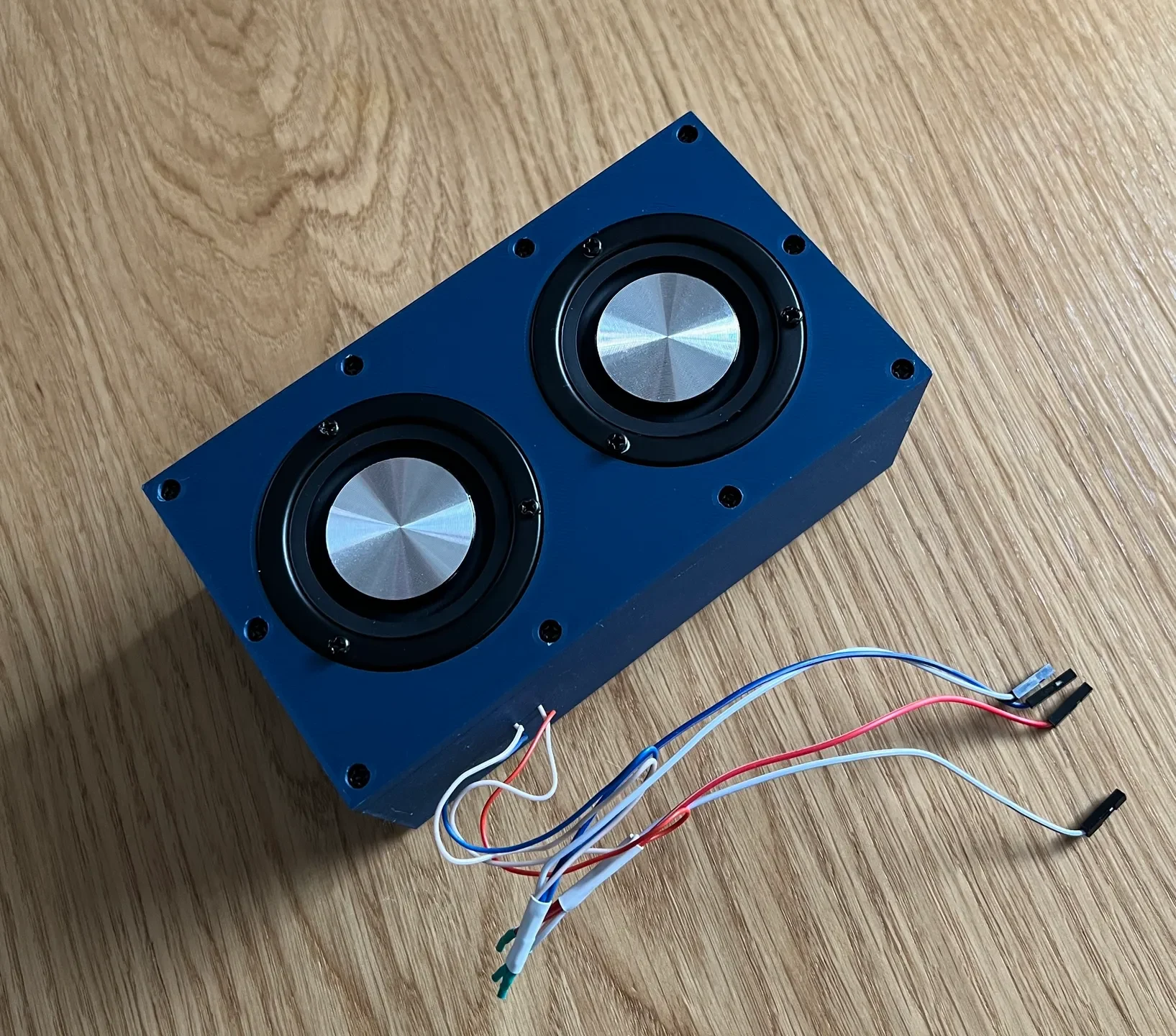

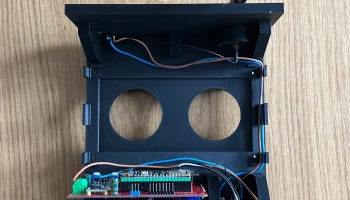

Специальный корпус для п��аты yoRadio (как на фото)

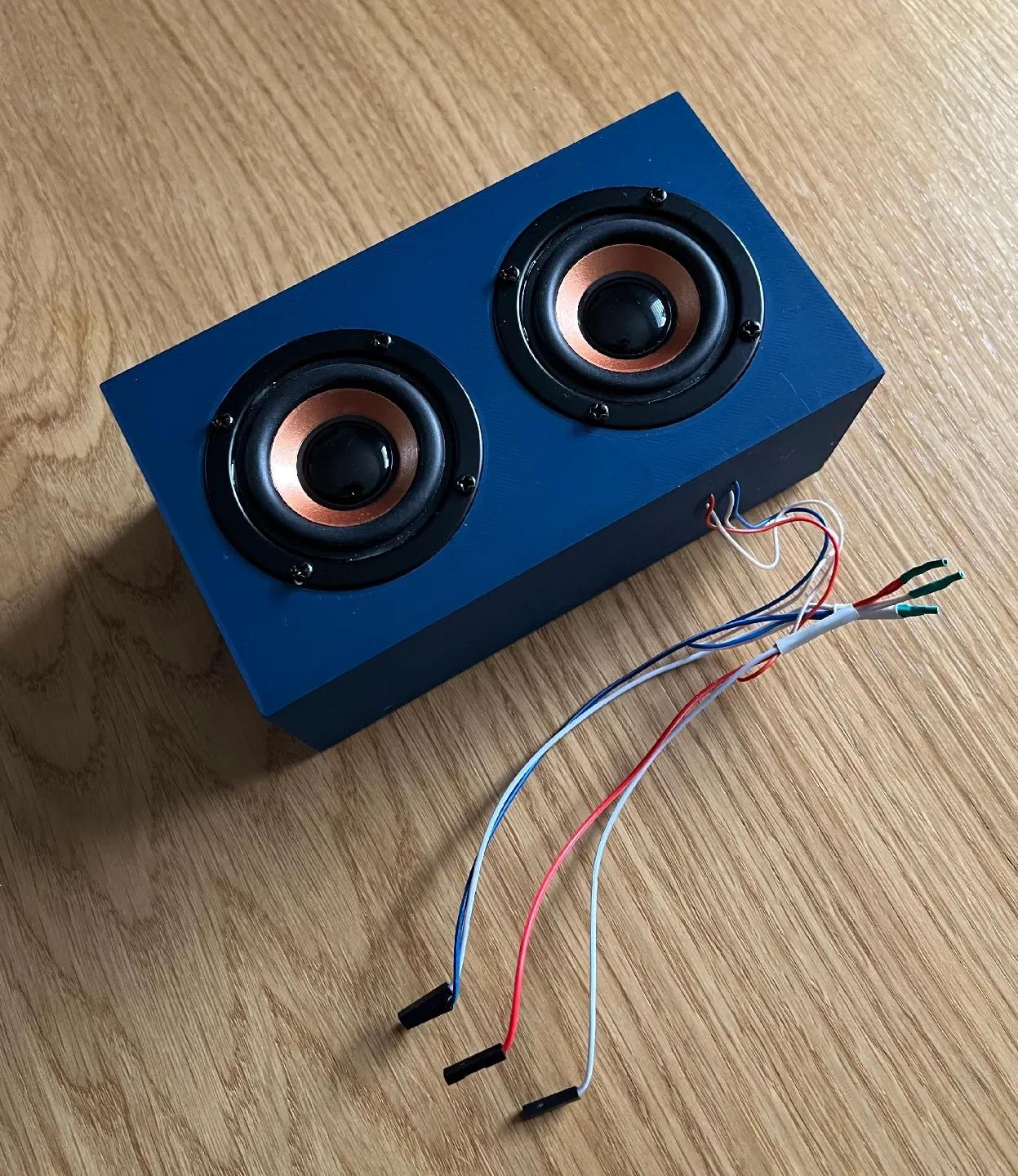

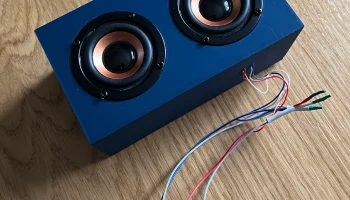

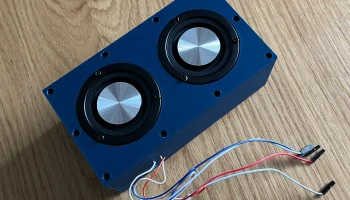

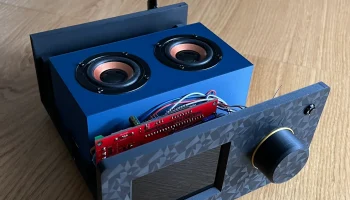

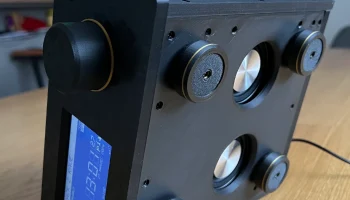

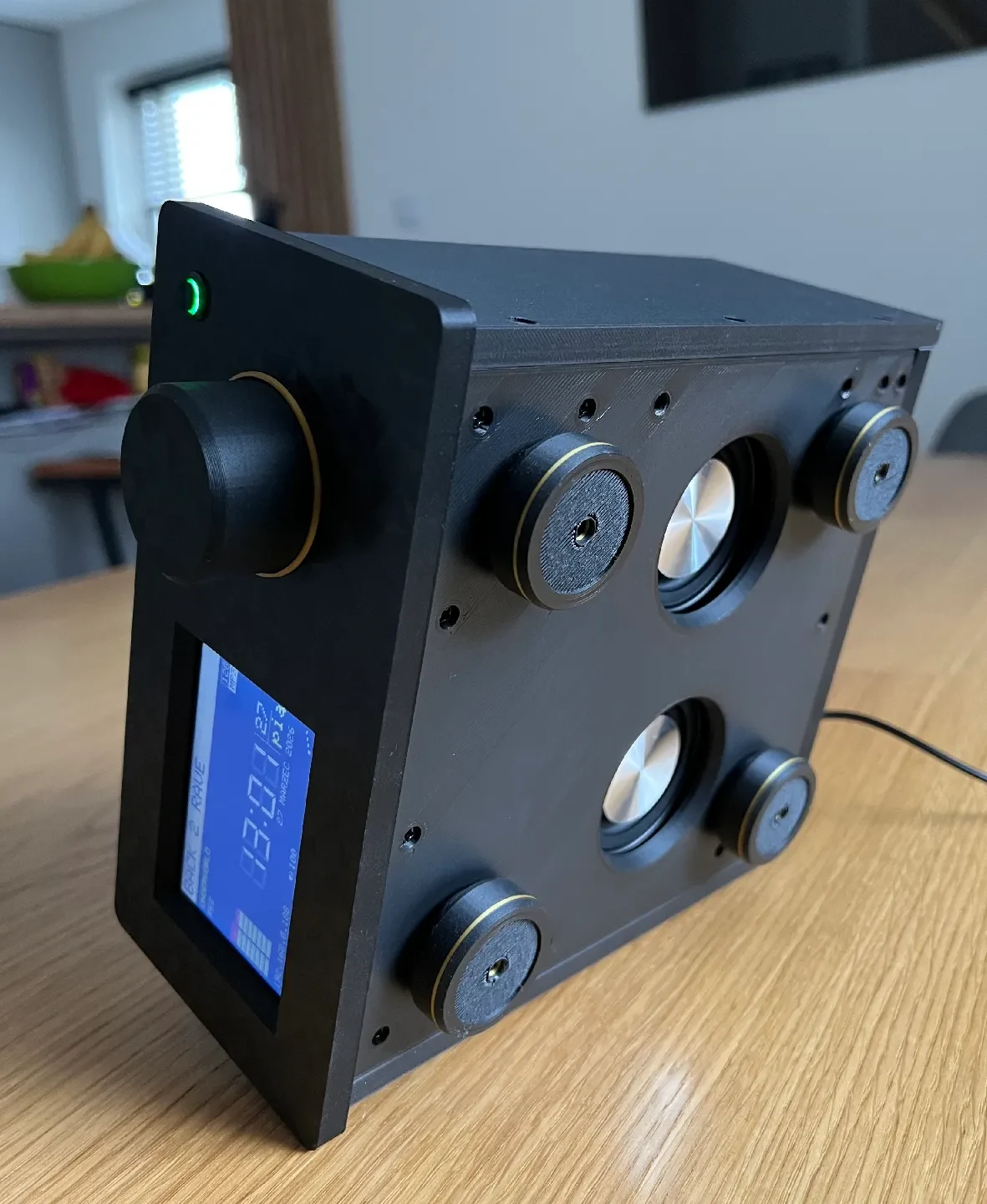

Встроенные 2-дюймовые динамики + пассивные излучатели для усиления басов

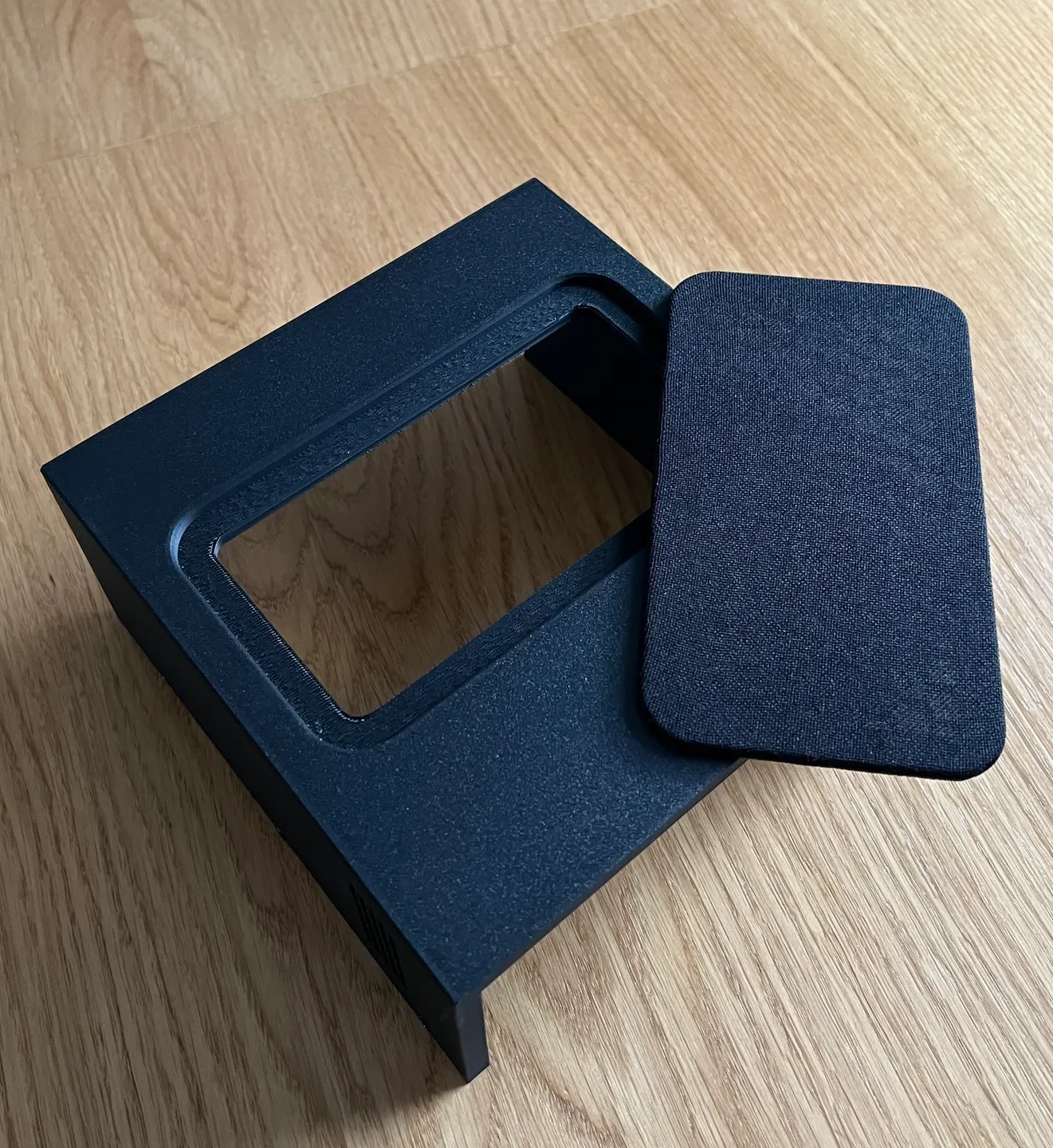

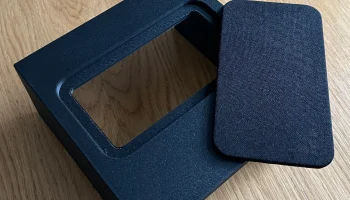

Слоты для магнитов 5x1 мм в крышке и решетке динамика (для вставки приостановите печать, посмотрите фото)

Точки крепления термофиксируемых вставок M3 (M3xL6xOD4,5)

Компоненты:

ЭСП32 С3

PCM5102A ЦАП

Усилитель PAM8406 (2x5 Вт)

MP1584 понижающий (12 В → 5 В)

3,5-дюймовый ЖК-дисплей (ILI9488)

Кодер, антенна Wi-Fi

Блок питания 12В 2А

Примечания:

Приостановите печать, чтобы установить магниты

Для сборки используйте термофиксированные вставки.

Обеспечьте хорошую герметизацию камер динамиков для обеспечения наилучшего звука.

Некоторые ссылки:

ESP32 S3 (рекомендуется N16R8): pl.aliexpress.com/item/1005008750977454.html
ЦАП: pl.aliexpress.com/item/1005009945502012.html
Усилитель: pl.aliexpress.com/item/1005006605210673.html
ЖК-дисплей (без сенсорного экрана), 3,5 дюйма: pl.aliexpress.com/item/1005009761383945.html
Кодировщик: pl.aliexpress.com/item/1005006986329518.html.
Уйти в отставку: pl.aliexpress.com/item/1005010535958276.html.
Спикеры: pl.aliexpress.com/item/1005007451375761.html
Радиаторы: pl.aliexpress.com/item/1005008083213864.html.
Розетка: pl.aliexpress.com/item/1005002401496504.html.
Клатч: pl.aliexpress.com/item/1005007289031216.html
Переключатель 8 мм: pl.aliexpress.com/item/1005007201250832.html
M3/12 мм для динамиков и радиаторов: pl.aliexpress.com/item/1005003207019640.html
M3/8 и 20 мм: pl.aliexpress.com/item/1005008923663404.html.
Вставки (M3xL6xOD4.5): pl.aliexpress.com/item/1005006071488810.html

Наслаждайтесь печатью и созданием собственного yoRadio :)
Поделитесь своими мыслями и фотографиями!
