Версия прозрачной пленки с перфорацией на 3 отверстия...
Этот ремикс — первая модель, которую я когда-либо публиковал как новичок в 3D-печати + чувак: <1 год с тех пор, как я начал это одновременно как образовательный инструмент, а затем как хобби (одержимость). Пожалуйста, простите меня за любые новички.
В этом ремиксе великолепной RC3-версии COVID Face Shield мистера Пруса используется преимущество, которое я заметил только потому, что долгое время работал учителем.
tldr: текст описывает использование верхней прозрачной пленки для защитной части RC3 как есть. Кроме того, я создал версию повязки на голову с тремя стойками и еще несколько вещей. Посмотрите разбивку внизу.
Или прочитайте это излишне длинное описание того, что я сделал и что мотивировало это.
Прочитав первое сообщение в блоге вскоре после его публикации, я задался вопросом, можно ли использовать прозрачную пленку OHP* в качестве недорогой и, как правило, легкодоступной замены прозрачного PETG для защитной части. На самом деле, я написал это как комментарий, как бы задаваясь вопросом вслух. (См.: (https://blog.prusaprinters.org/from-design-to-mass-3d-printing-of-medical-shields-in-three-days/#comment-16201)
Повозившись с ней слишком долго, я обнаружил, что она, кажется**, работает достаточно хорошо в качестве замены, если у вас уже есть прозрачная пленка (как у меня — несколько сотен листов) или вы не можете получить другие, подходящие материалы, как указано в информации о выпуске и печати.
Что отличает его от других и почему нужен ремикс? На самом деле вы можете использовать официальные детали RC3 и просто пробивать отверстия в нужных местах. Если у меня будет время, я также опубликую для этого шаблон и/или размеры. Я планировал сделать это некоторое время назад, но когда я попробовал, мне показалось, что мне потребовалось включить файл .stl, поэтому я оставил его как незавершенный черновик.

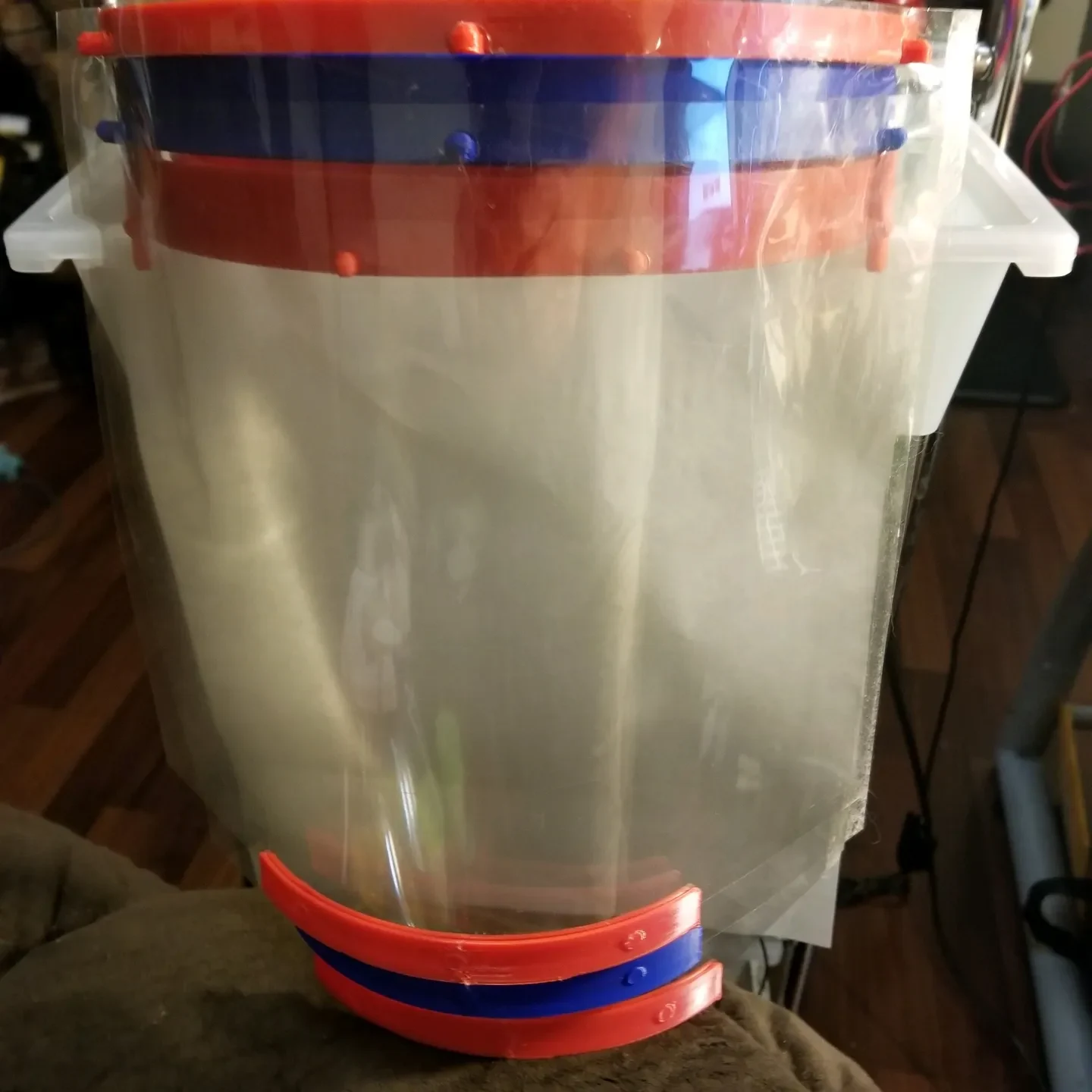

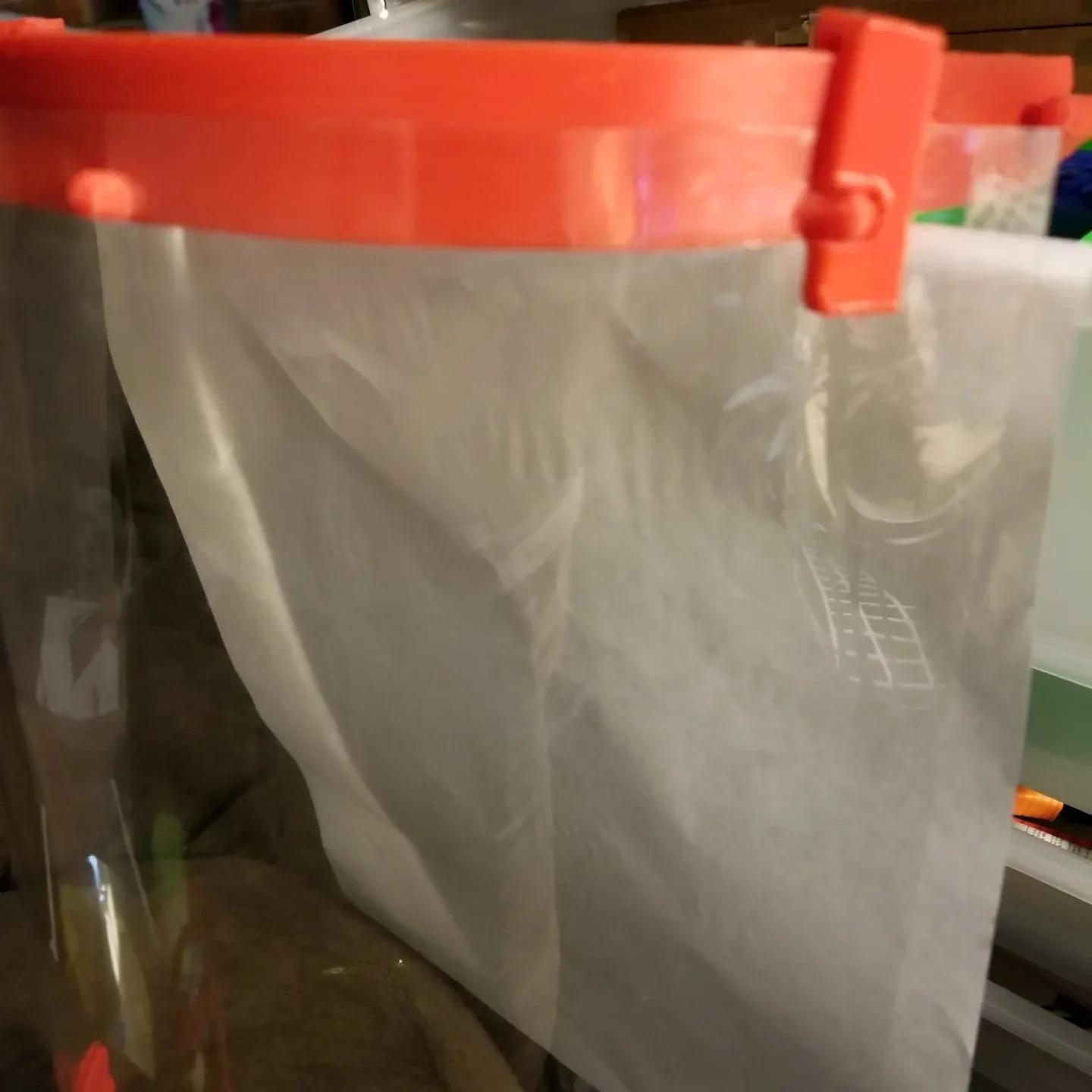

Однако, что интересно, я обнаружил, что две внешние стойки, намеренно или случайно, имели такое же смещение***, что и два внешних отверстия в типичном дыроколе с тремя отверстиями. Это означает, что вы можете удалить центральную матрицу и использовать дырокол на 3 отверстия, чтобы получить почти идеальные внешние отверстия. Таким образом я сделал несколько таких лицевых щитков (надеюсь, их фотографии тоже приложены).
Или вы можете проявить нечто совершенно экстраординарное и перепроектировать его так, чтобы в нем было всего 3 отверстия! Ну, я это сделал. И вот этот ремикс.
Оооо, я (дилетантски) добавил средний пост и удалил остальные внутренние. За этим стоит целая история, если вам интересно, кстати. Это история о горе, исчислении и нов��зне. Эта чушь уже слишком длинная, поэтому я ее пока пропущу.
Логика этого ремикса заключалась в том, что вы могли бы довольно быстро пробить 3 отверстия в миллионе этих OHP-пленок, плюс-минус, и иметь несколько одноразовых и, в конечном итоге, заменяемых щитов.
Известные проблемы/соображения:
Прозрачная пленка OHP не так долговечна, как прозрачный материал PETG толщиной 5 мм.
Их толщина составляет около 5 мил, что составляет около 0,1 мм.
Свойства пленки сильно различаются в зависимости от марки и типа. У меня есть 3 разных вида, и у всех есть свои плюсы и минусы. Примечание:
а. Некоторые из них порвутся при любой складке — избегайте использования.
б. Только один из трех п��казался «полностью» прозрачным. Тест. Типы, которые у меня больше всего, вызывают некоторую размытость, особенно для объектов на расстоянии.
Использование OHPTF в качестве замены, вероятно, недостаточно эффективно в профессиональных условиях и/или в тяжелых условиях. Ладно, за продуктами, наверное. Не рекомендуется делать операцию, если только вы не в затруднительном положении.
Я не включил никаких файлов ни для нижней части, ни для полос.
Я и эти файлы не одобрены никаким агентством здравоохранения. Эти матери могут стать лучшими в мире рассадниками вири, вириев и/или вирусов и т. д. ал.
Я просто парень, у которого есть время, чтобы что-то сделать. Господин Пруса сделал хорошее дело. Я подумал, что это может помочь кому-то где-нибудь сделать что-то хорошее, например.
Я включил следующие файлы stl:
Ремикс RC3 с 3 стойками и отверстиями: то же самое, но удалены две внутренние стойки и установлена новая в центре. Сочетается с перфорированной прозрачной пленкой OHP с 3 отверстиями.
То же самое, но вполовину меньше высоты: версия с уменьшением оси Z на 50% — размеры стоек такие же, все остальное уменьшено b
