Модель заднего шейного отдела позвоночника № 0
Модель хирургии шейки матки с открытым исходным кодом
Сначала вы печатаете силиконовые формы для кожи, спинного мозга и прокладки для крышки. Я предлагаю вам создать много форм для шнура, так как для заполнения требуется очень мало силикона, и его легче делать большими партиями. Затем вы переходите к следующему шагу:
Как обращаться с силиконом: https://formlabs.com/asia/blog/how-to-make-silicone-molds/ TL;DR: вам понадобится хорошо проветриваемое помещение, виниловые перчатки, спре�� для отделения силикона. Распылите спрей на форму. После смешивания силикона RTV Shore 5 в количествах, указанных производителем, вы просто заливаете его в форму. Немного встряхните форму или постучите ею по столу, чтобы выпустить пузырьки. Добавьте крышки к формочкам для шнуров. Подождите 24 часа.
Затем вам нужно распечатать темную камеру. Я предлагаю использовать для всех отпечатков PETG, так как он долговечен. Силиконовые формы могут быть из PLA.
Я предлагаю прикрепить темную камеру к большой пластиковой ванне или хотя бы к чему-то, за что вы сможете легко держаться. Таким образом, когда резидент использует Керрисон, вся сборка не включается. Альтернативно вы можете закрепить ванну ��а столе с помощью ремней.
Параметры печати корешка:
---
Характеристики печати Основная модель (Ender-3 S1)
Стены: 3 Заполнение: 30 % адаптивное Высота слоя: 0,2 мм Верхние слои: 4
Альтернативные настройки (Bambu Lab P1S)
Стены: 2 Заполнение: 30 % адаптивное Высота слоя: 0,2 мм Верхние слои: 3 Толщина верхнего слоя 0,6
---

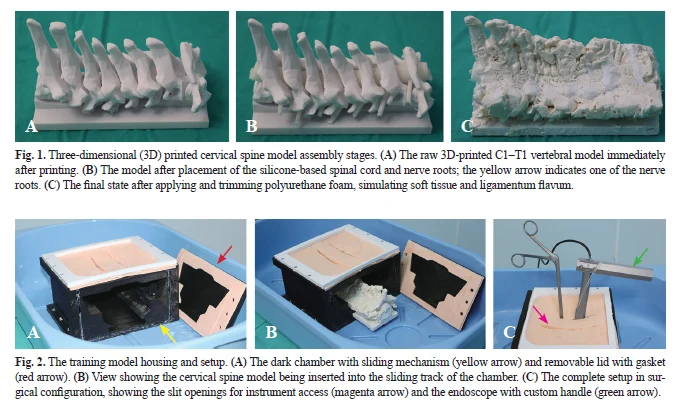

Из белого PETG следует распечатать модель шейки матки и плоскогубцами снять опоры для деревьев.
Затем в него можно вставить спинной мозг, мне было проще проткнуть его спицей Киршнера и протянуть через позвоночный канал. Затем с помощью щипцов (подойдет ювелирный набор) вы помещаете корни в соответствующие отверстия.
После того, как это будет сделано (я предлагаю ��ам сделать это снова порциями), смочите модель водой, затем с помощью расширяющегося полиуретанового спрея поместите сопло в пространство диска и заполните его. После того, как вы увидите пену, выходящую из межламинарной линии, переходите на следующий уровень. В конце удалите излишки пены с пластинки и под поперечным отверстием перчатками. Это облегчит последующий процесс очистки.
После 24 часов отверждения пена представляет собой твердую массу, ее можно удалить из-под корпуса, чтобы она могла скатиться в темную камеру, а также удалить ее над пластинками, чтобы они были видны. Для этого вам понадобится складной нож или изогнутый разделочный нож (например, нож для грибов). В качестве альтернативы вы можете оставить его на месте и попросить ординатора расширить/рассечь путь в операционное пространство, что, вероятно, является более продвинутым способом сделать это.

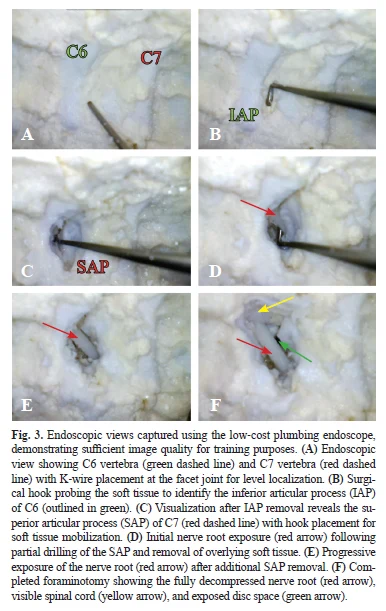

Наконец, вы помещаете модель в темную камеру, запираете дверь винтами и гайками M3. И модель готова. Вам не нужна силиконовая прокладка на двери, если вы не собираетесь работать полностью под водой. Из-за проблем с бюджетом эндоскоп, который мы использовали, набирал воду в линзу при работе полностью под водой и просто капал воду в поле, чтобы предотвратить нагрев и плавление PETG.
Для ЦИТИРОВАНИЯ используйте: https://asianspinejournal.org/journal/view.php?number=1739.
DOI: https://doi.org/10.31616/asj.2025.0050.
