MeshCore/Meshtastic антенна (915 МГц)
Это простая форма построения направленной антенны для диапазона 915 МГц. Он основан на DK7ZB «Quadlong Hentenna» (https://www.qsl.net/dk7zb/Quadlong/Hentenna.htm), но масштабирован на частоту 915 МГц и повернут боком для вертикальной поляризации.
Цель заключалась в том, чтобы сделать возможным создание направленной антенны без сверления, распиливания или необходимости многократных походов в строительный магазин/продавец скобяных изделий/Баннингс (вставьте при необходимости).
Все, что вам нужно, это эта печатная форма, одножильный соединительный провод № 18 и косичка (коаксиальный разъем с коаксиальным кабелем подходящей длины). Обычно я покупаю готовый кабель с разъемами на обоих концах и разрезаю его пополам, чтобы получить два косички.

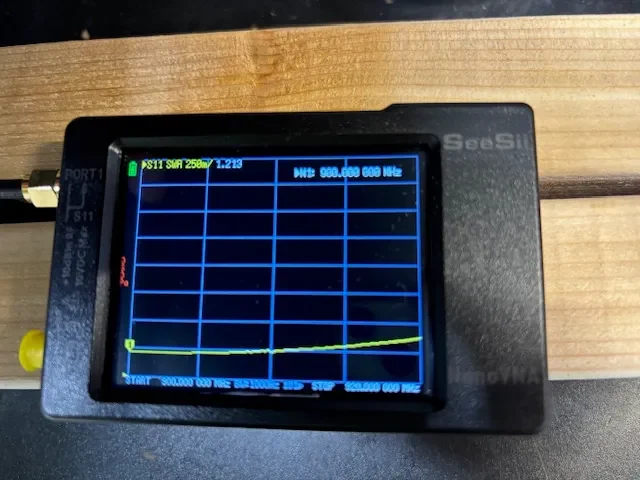

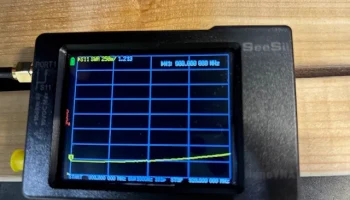

Я включил «исходный код» OpenSCAD, чтобы вы могли настроить конструкцию в соответствии с различными частотами, калибрами проводов и диаметрами коаксиальных кабелей. Включенный файл STL предназначен для предполагаемой частоты 910,525 МГц (North American MeshCore), но на самом деле резонирует ближе к 900 МГц.
Рекомендую ПЕТГ. Никаких опор не требуется.

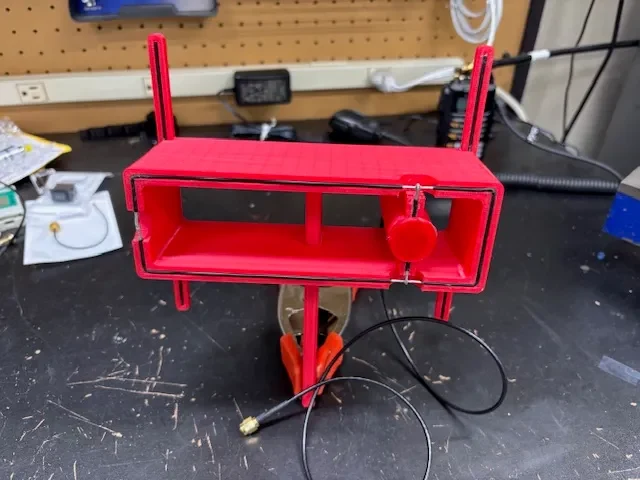

Надеюсь, фотографии прояснят сборку.
Обрежьте проволоку № 18 так, чтобы она точно вписывалась в пазы, затем зафиксируйте ее на месте, при необходимости добавив немного клея, чтобы она удерживалась на месте. Обратите внимание, что провод двух отражателей на задней стороне антенны проходит через корпус формы.

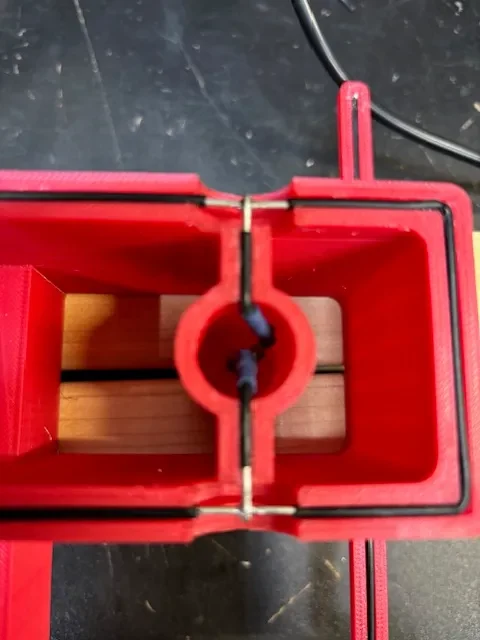

Вставьте коаксиальный кабель в цилиндрический корпус сзади, снимите немного изоляции и припаяйте короткие кусочки соединительного провода к коаксиальному кабелю. Защитите соединения термоусадочной трубкой (дополнительно). Вставьте короткие кусочки соединительного провода в пазы над и под цилиндром, как показано на рисунке, при необходимости приклеив.

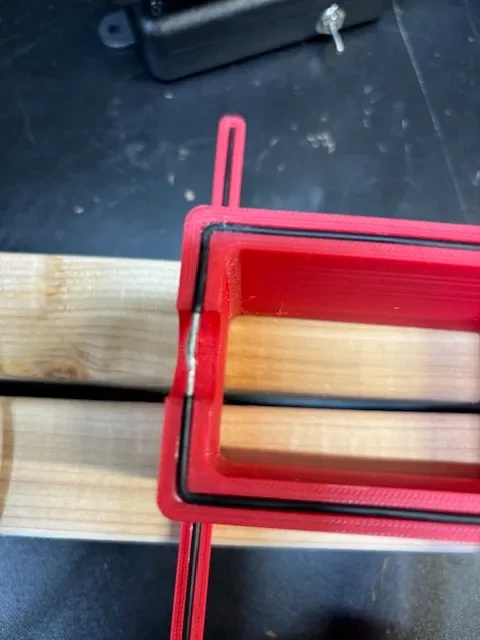

С помощью канцелярского ножа снимите изоляцию с соединительного провода там, где он проходит через полукруглые вырезы в форме. На короткой стороне формы спаяйте два провода вместе, чтобы образовалась петля. На длинных сторонах формы припаяйте короткие отрезки провода, идущие от коаксиала к шлейфу.
Наденьте небольшую круглую крышку на цилиндрический корпус, и все готово!
Это каркасная щелевая антенна, поэтому поляризация будет вертикальной, когда длинная сторона петли горизонтальна. Максимальное излучение — в направлении от вертикальных отражателей в сторону петли.
