Корпус барабанного типа QRP 40M EFHW...

Обзор

Эта конструкция сочетает в себе функциональность корпуса трансформатора и устройства намотки проволоки в удобном корпусе, который легко развертывать и хранить. Его размер рассчитан на тороид FT140-43 и примерно 67 футов провода 18AWG, что делает его пригодным для QRP* 40M EFHW.

*Я не уверен, какую мощность может выдержать FT140-43; Я подключаю к нему только 20 Вт, и, похоже, он справляется с этим без проблем.

Особенности

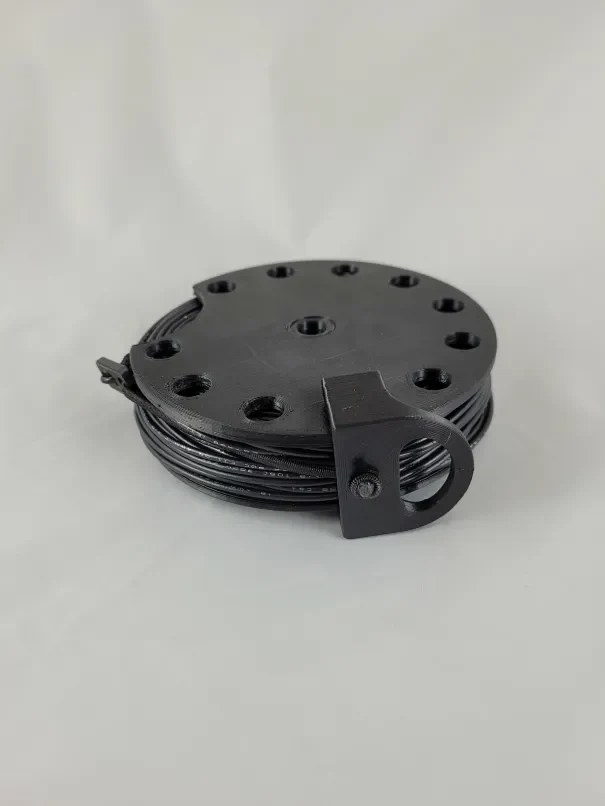

Устройство для намотки проволоки круглой формы обеспечивает плавность изгибов проволоки и даже предотвращает резкие повороты/изгибы, которые встречаются в устройствах для намотки проволоки некоторых типов.

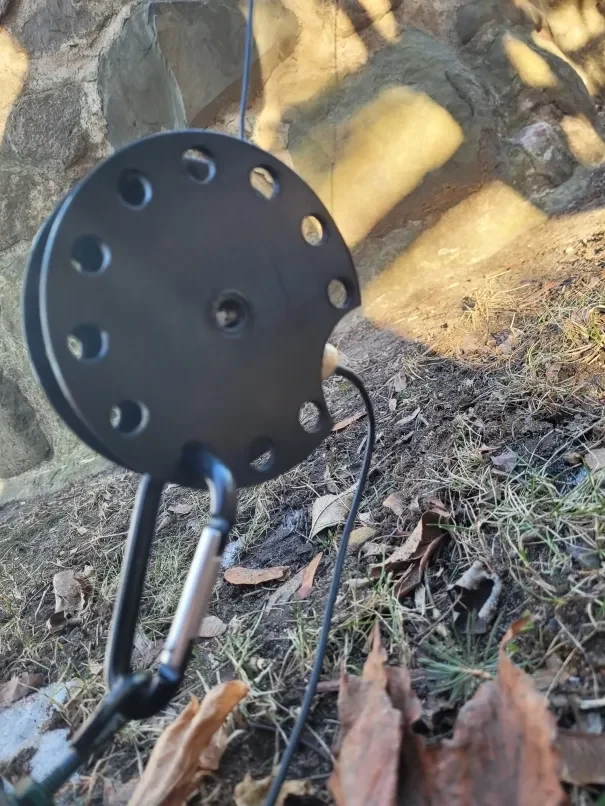

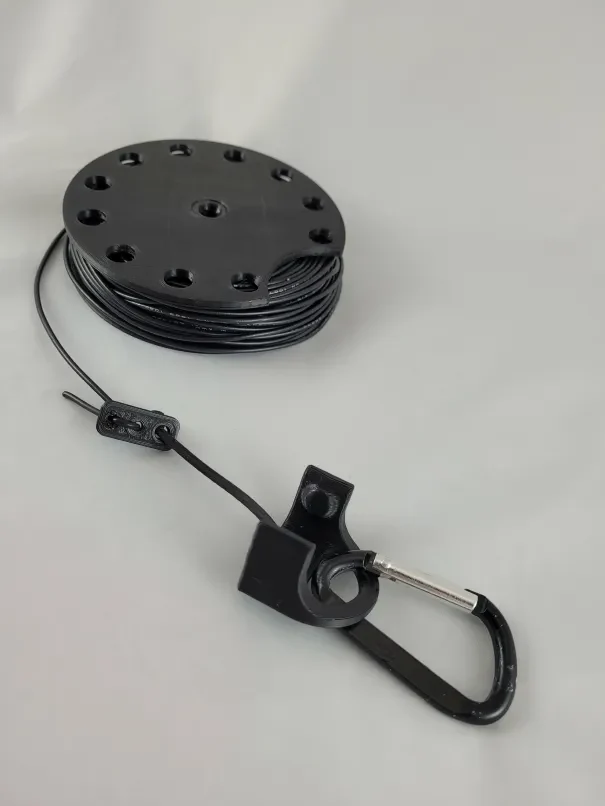

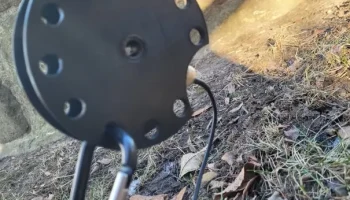

Стиль катушки позволяет быстро и легко развернуть антенну, прикрепив конец антенны к якорю и уйдя, используя ручку или кол через центр катушки в качестве оси.
Отверстия вокруг корпуса позволяют выбирать точки крепления.
Двухсоставной изолятор работает не только как обычный изолятор, но и как зажим для крепления конца провода к корпусу. Ударный шнур между двумя частями обеспечивает дополнительное натяжение, необходимое для того, чтобы провод надежно удерживался и не сошел с места.
Список запчастей
Печатные детали

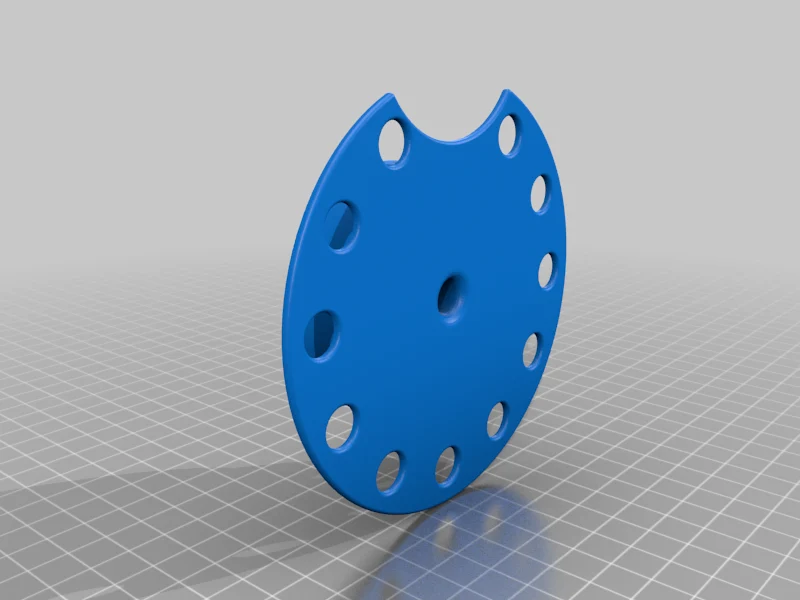

катушка-body.stl (x1)

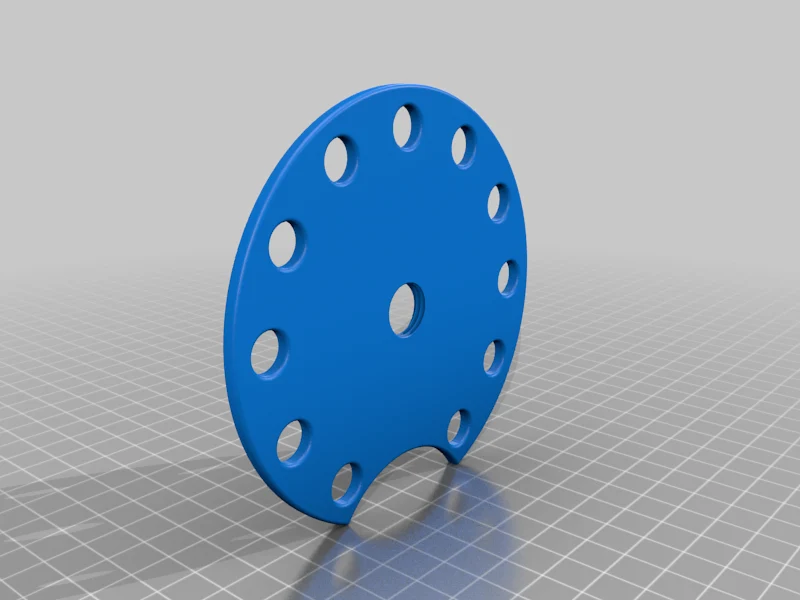

катушка-крышка.stl (x1)
изолятор.stl (x1)

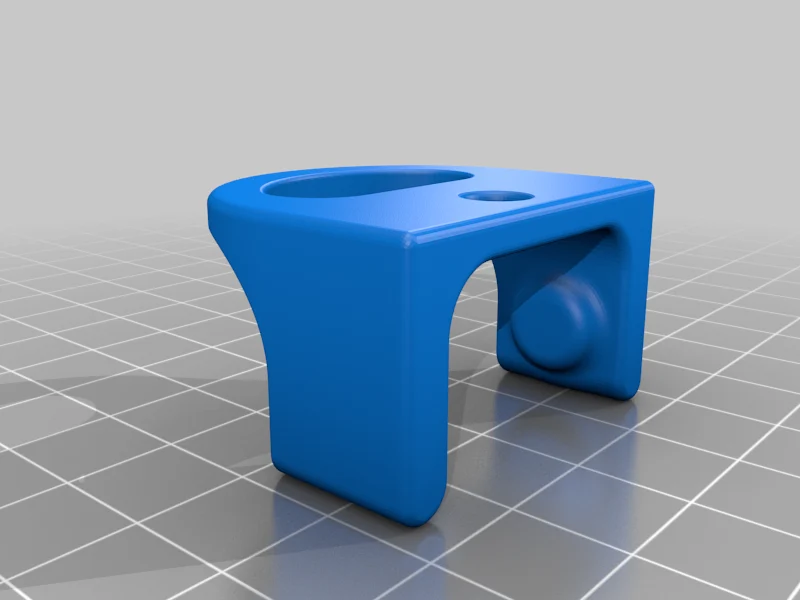

изолятор-зажим.stl (x1)
Купленные детали

Ссылки предоставлены для удобства; смело покупайте в другом месте.

Тороид FT140-43 (x1)
Эмалированный провод
Соединительный провод 18 AWG (~67 футов)
Конденсатор 1 кВ 100 пф (x1)
Клей — отлично работает; Двухкомпонентная эпоксидка тоже подойдет.
Амортизирующий шнур диаметром 3/16 (~ 10 см)
Застежки-молнии (x2)
Переборочный разъем BNC (x1)
Сборка

Примечание. Обертывание тороида и теория, связанная с этим, выходят за рамки данного руководства. В Интернете есть много хороших ресурсов с этой информацией, и единственное реальное требование — не пересекать тороид проволокой так, чтобы он не вписывался в корпус.

Некоторые ресурсы:

https://km1ndy.com/diy-491-unun-impedence-transformer-for-end-fed-half-wave-efhw-antenna/
https://www.hfkits.com/build-instruction-impedance-transformer-for-end-fed-antennas/
https://vk3il.net/projects-antenna/efhw-matching-unit/
Печать деталей и постобработка

Печатайте детали в той ориентации, которая обеспечивает наибольший контакт с рабочей пластиной. Единственная часть, с которой вы, возможно, захотите использовать опоры, — это reel-body.stl, однако, если ваш принтер имеет приличную возможность подключения, вы, вероятно, можете пропустить ее. Много постобработки не потребуется, но я бы рекомендовал пару раз надевать крышку на корпус и снимать его, чтобы их разгладить.

Монтажные детали

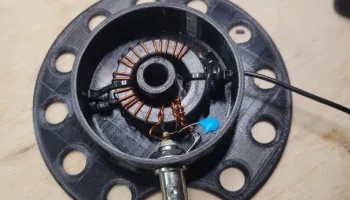

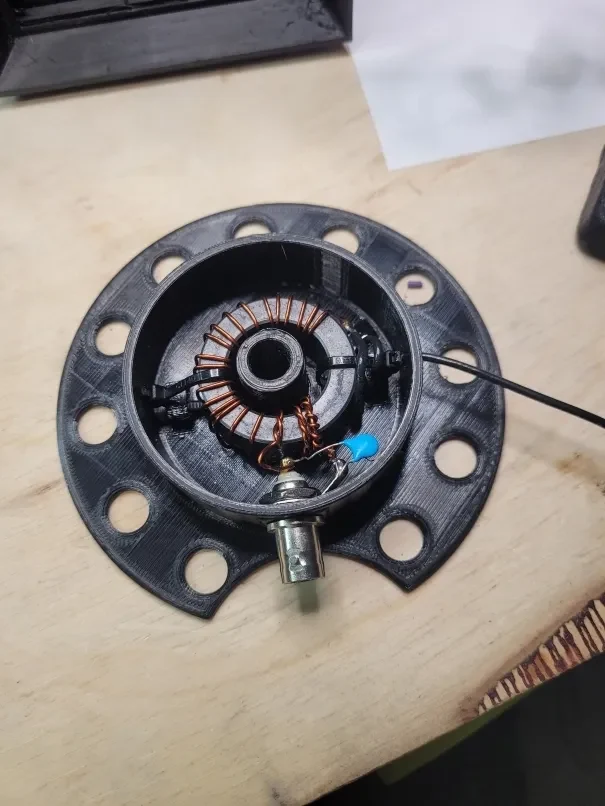

После того, как детали напечатаны и тороид завернут, установите разъем BNC в соответствующее отверстие в корпусе. Затем поместите завернутый тороид на центральную стойку и с помощью стяжек закрепите его в точках крепления. Зафиксировав тороид, выполните соответствующие пайки между эмалированным проводом и разъемом BNC и добавьте конденсатор.

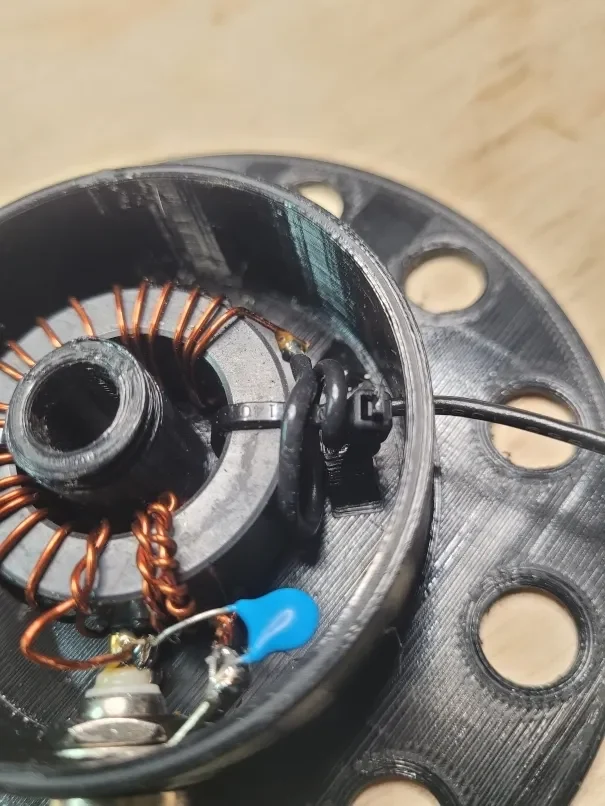

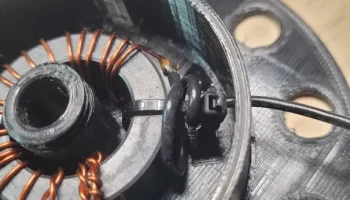

Затем решите, что вы хотите использовать для снятия напряжения. Провод элемента можно пропустить через одно из отверстий на внешнем крае корпуса или использовать одну из стяжек, удерживающих тороид (см. рисунок). Приняв решение, проложите провод соответствующим образом и подключите его к соответствующему месту на трансформаторе.

Построить изолятор

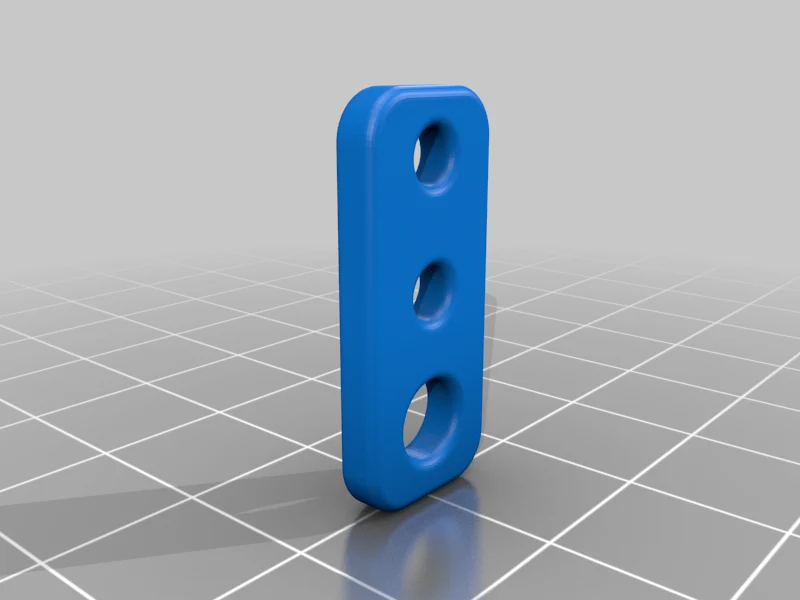

Пропустите конец элемента ч��рез одно из маленьких отверстий в файле insulator.stl и обратно через другое маленькое отверстие. Затем завяжите узел на одном конце шнура амортизатора. Пропустите шоковый шнур через большое отверстие в файле insulator.stl и маленькое отверстие в середине insulator-clip.stl и завяжите узел на другом конце шокового шнура, чтобы связать две части вместе (более подробную информацию см. на рисунках). Два выступа в файле insulator-clip.stl могут входить в отверстия в корпусе, позволяя удерживать к��нец элемента на месте.

Настройка и тестирование

После того, как все детали установлены и изолятор прикреплен, закрутите крышку (при желании), установите антенну и настройте ее любым удобным для вас способом. ПРИМЕЧАНИЕ. Этот корпус предназначен для склеивания после завершения сборки. Без клея нити могут сорвать центральную стойку, если она упадет. Будьте осторожны
