Дублет Центр 450 Ом

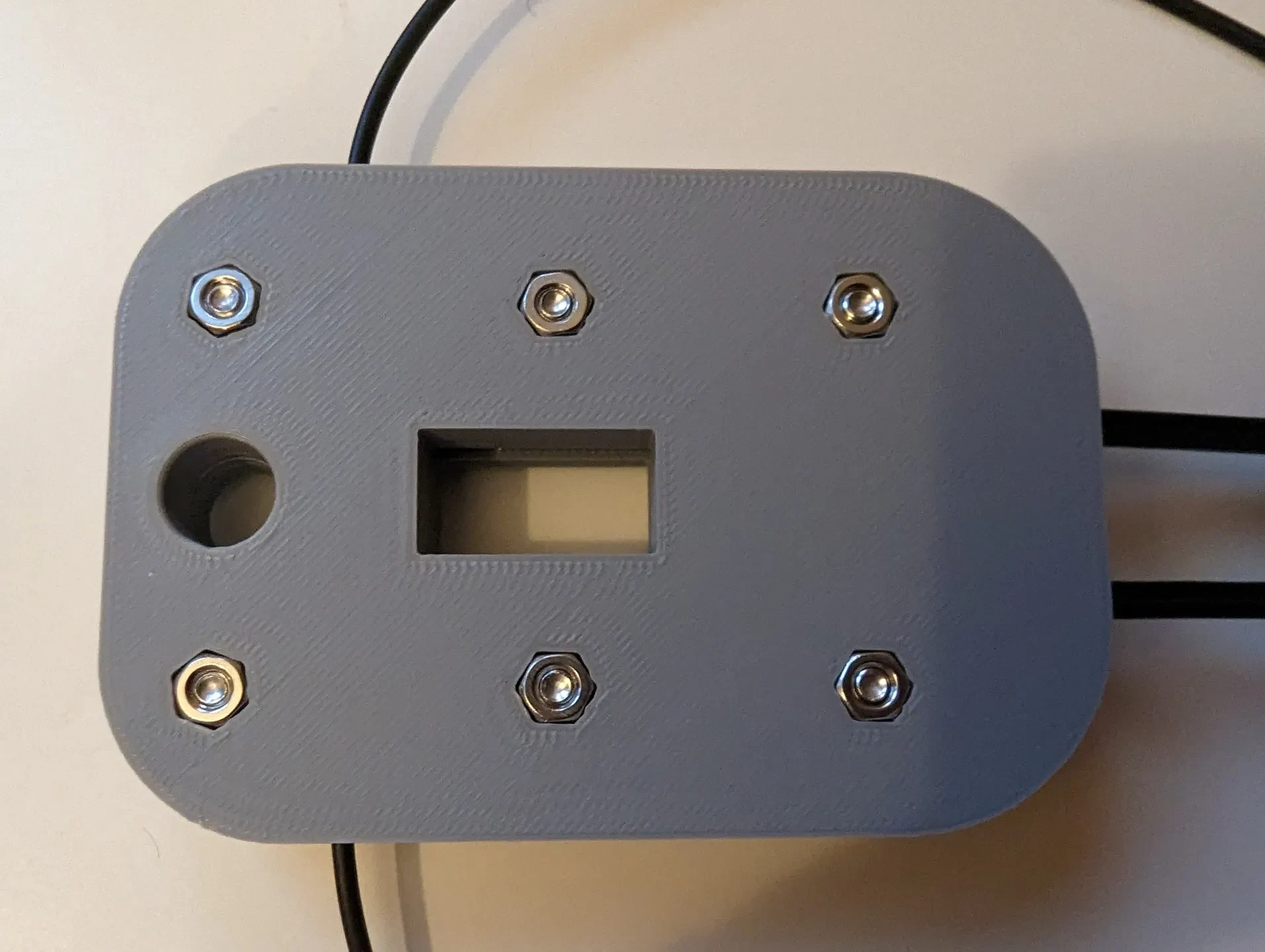

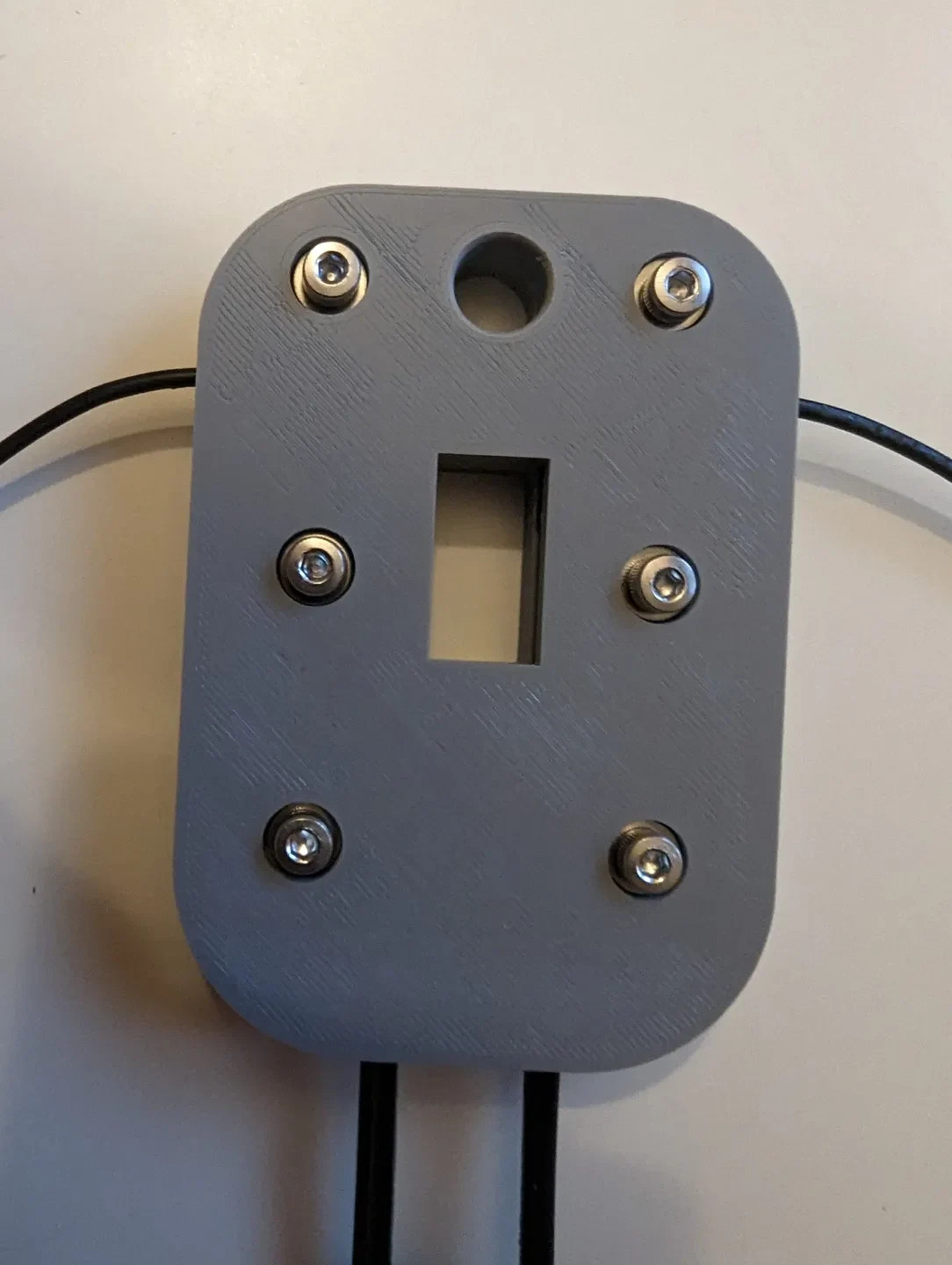

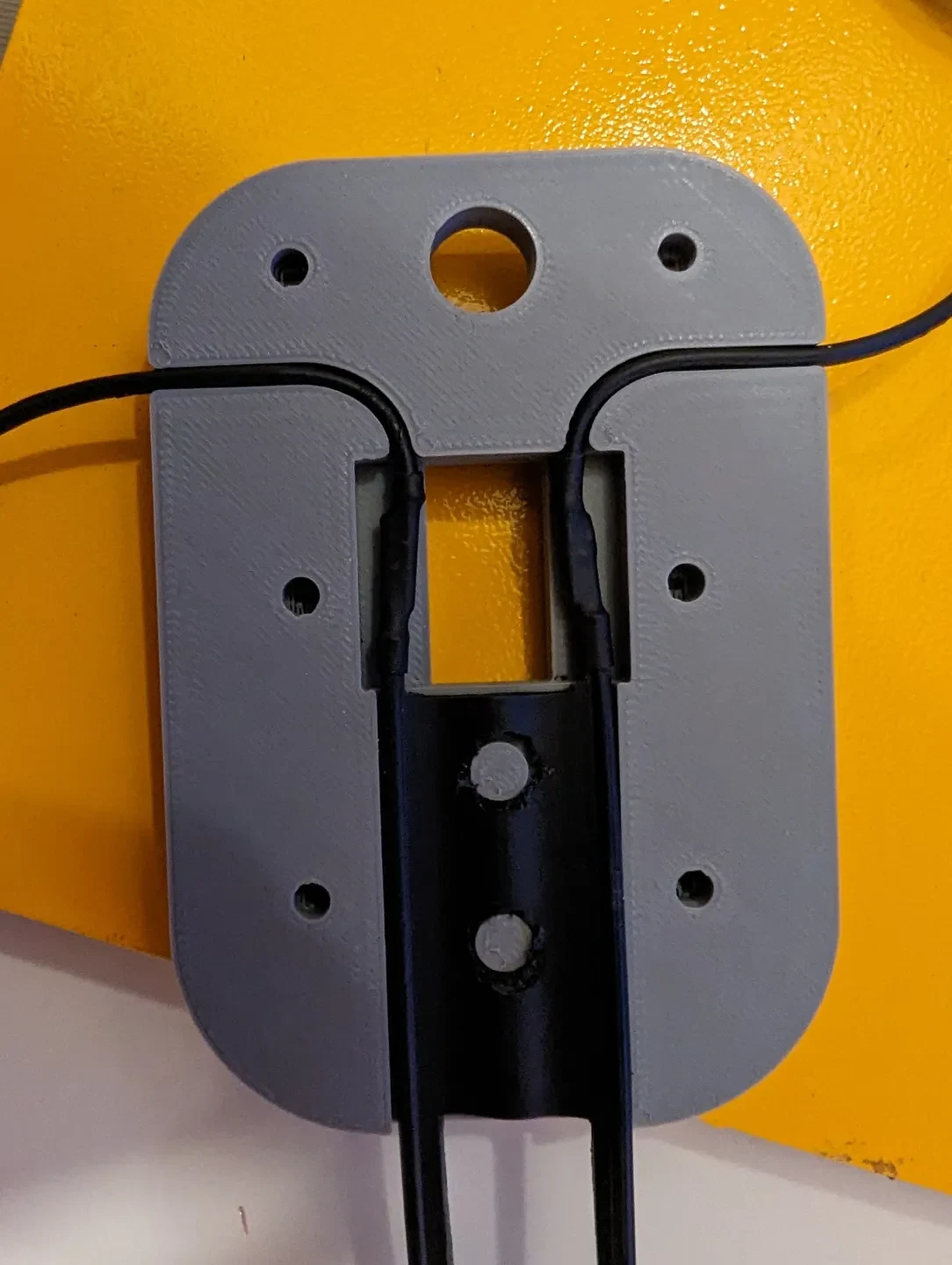

Центральный компенсатор натяжения для двойной антенны с питанием 450 Ом. Размер проволоки оптимизирован для плотного прилегания к проволоке Davis RF PolyStealth #18. Окно предназначено для предотвращения скопления воды вокруг паяных соединений. Винты М4 12 мм.

Я использую это для 100-футового нерезонансного дублета. Также подойдет для G5RV или ZS6BKW.

Создано с помощью OnShape. Дайте мне знать, если вам нужна ссылка на документ OnShape (например, для настройки размеров прорези для проводов).

Напечатано с 2 периметрами. Высота слоя 0,2 мм. 30% заполнение.

Напечатайте «сверху» так, чтобы вырезы под шайбы были обращены вниз, и опирайтесь на рабочую пластину.

Напечатайте «дно» с вырезами для гаек вверх и без опор.
