Автомобильное магнитное крепление для антенн N-типа...

Я разработал это крепление специально для угла наклона крыши моего автомобиля (Prius 2013 года выпуска). Вы можете настроить угол в предоставленном файле OpenSCAD в соответствии с вашими предпочтениями, а также площадь расположения магнитов. Возможно, вам просто нужно переместить ее дальше назад или вперед по крыше, чтобы антенна была направлена ​​вертикально.

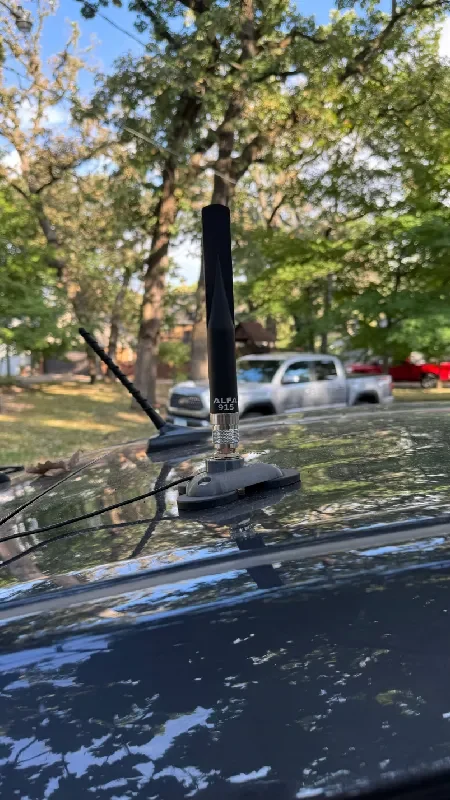

На фотографии изображена более ранняя версия с немного более высокой бобышкой для прямоугольного крепления типа N.

Не печатайте это на PLA. Он деформируется и выйдет из строя даже в умеренно теплый день. Я распечатал свой из Sunlu PETG. Используя 3 магнита с резиновым покрытием (ссылки ниже), это намного, намного сильнее или столь же сильное, как и любое другое магнитное крепление, которое я использовал. Если вам нужно его переместить, старайтесь не тянуть его прямо вверх, так как это может деформировать крышу вашего автомоби��я. Вместо этого снимите его, если вам нужно переместить или снять. Я ездил с ним на скоростях по автостраде, и он ни на йоту не сдвинулся.

Вам понадобится кабель с прямоугольным гнездовым разъемом N-типа и разъемом на другом конце, подходящим для вашего устройства. Для устройств Meshtastic обычно требуется штекерный разъем SMA (кабель должен иметь штырь), но вам следует проверить еще раз, поскольку описания продуктов могут разл��чаться.

Моя линия питания представляет собой специальный кабель RG-174 длиной 1 метр от: https://wifiexpert.us/customRFCable.php.

Если вы используете сетчатое устройство с уровнем шума 22 дБ, это может быть неприемлемой величиной потерь, но я использую Bandit Nano с поддержкой уровня 30 дБ.

Это файл под лицензией GPL. Если вы продаете их, вы должны вернуться на эту страницу.

Используемые магниты: https://www.amazon.com/gp/product/B0CW5ZVMF6.

Используемая антенна: https://store.rokland.com/products/alfa-aoa-915-5acm-5-dbi-omni-outdoor-915mhz-802-11ah-mini-antenna-for-lora-halow-application
