Калибратор со смещением Voron 0 Klicky Z......

Небольшой размер Voron 0 не позволяет легко добавить автоматическую калибровку смещения по оси Z, как у более крупного Voron. Этот проект позволяет добавить съемное приспособление с концевым выключателем (как в Klicky). Это требует некоторых изменений в проводке, поскольку klipper_z_калибровка требует подключения этого переключателя последовательно с концевым выключателем Z.

Скорее всего, вам также потребуется изменить основание кабеля, поскольку оно было разработано для вспомогательных вентиляторных каналов Voron V0.

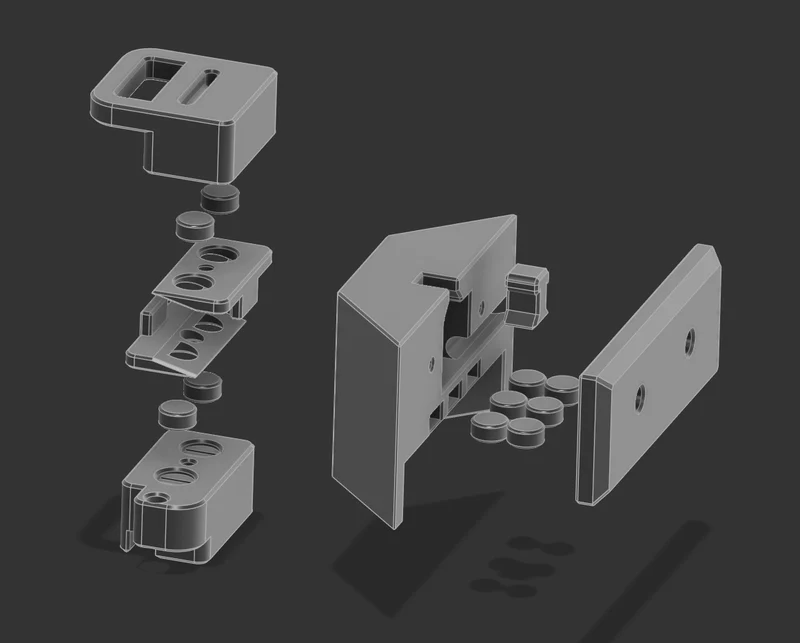

Чтобы это работало, есть 4 меньшие сборки:

Крепление концевого выключателя — съемное приспособление, содержащее концевой выключатель.

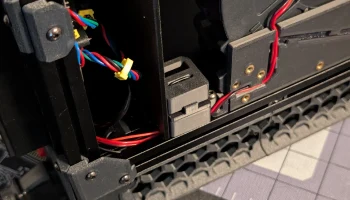

Кабельное основание — магнитное крепление разъема, которое остается прикрепленным к раме.

Съемный кабель — магнитный разъем, который соединяется с основанием кабеля и крепится к креплению концевого выключателя.

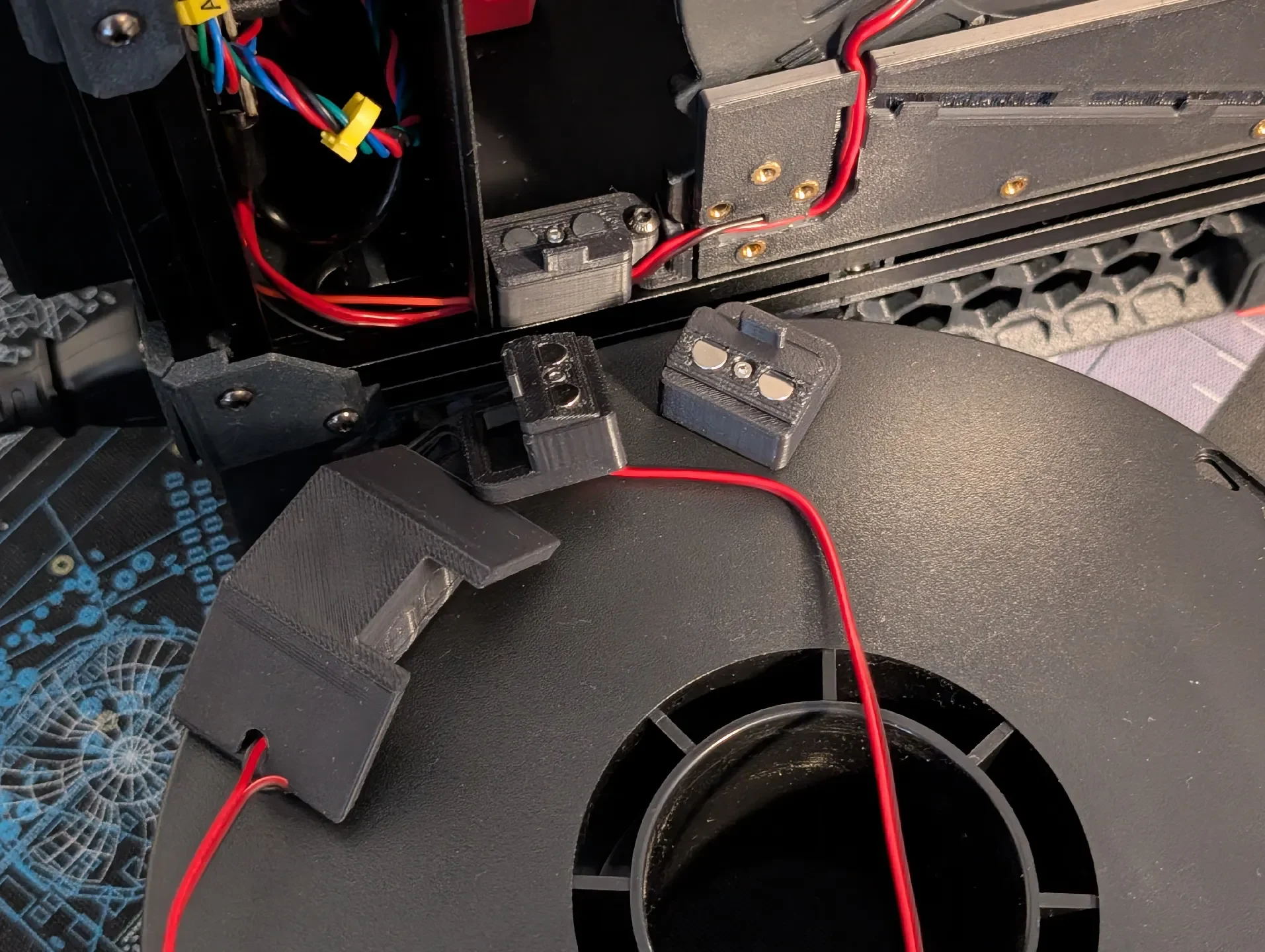

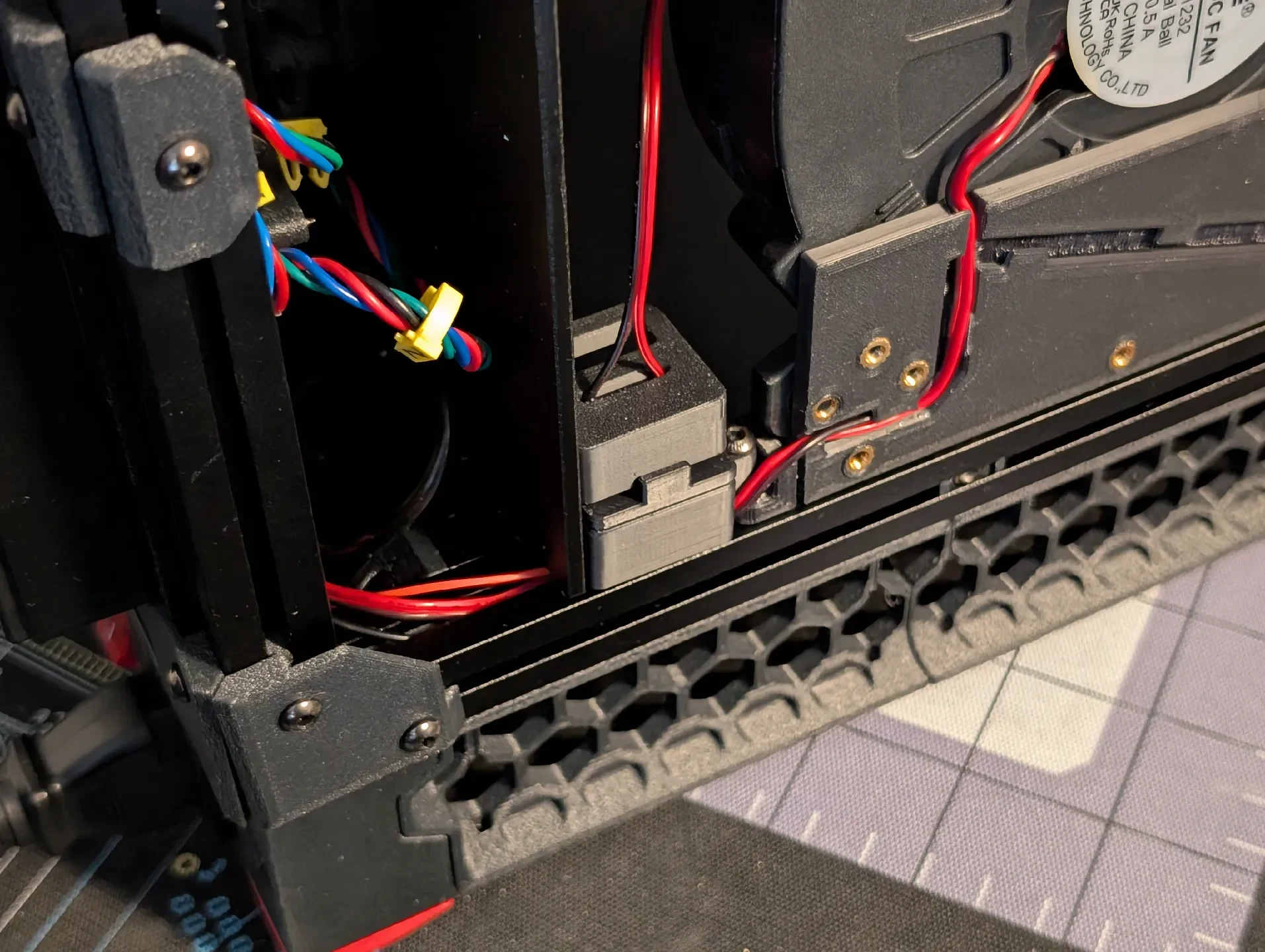

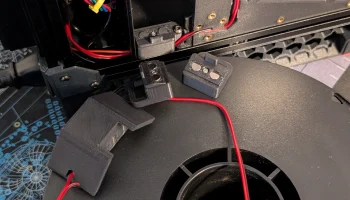

Съемная перемычка — устанавливается вместо съемного кабеля, чтобы цепь оставалась замкнутой. (См. изображение режимов работы)

Помимо распечатанных деталей необходимо следующее (ничего нового по сравнению с существующей V0 с Klicky):

1 концевой выключатель (как в зонде Klicky)

12 магнитов 6x3

7 саморезов М2х10.

Проводка ~22 AWG

(Необязательно, но рекомендуется: для крепления основания кабеля требуется винт)

(Дополнительно: что-нибудь для последовательного подключения концевого выключателя Z)

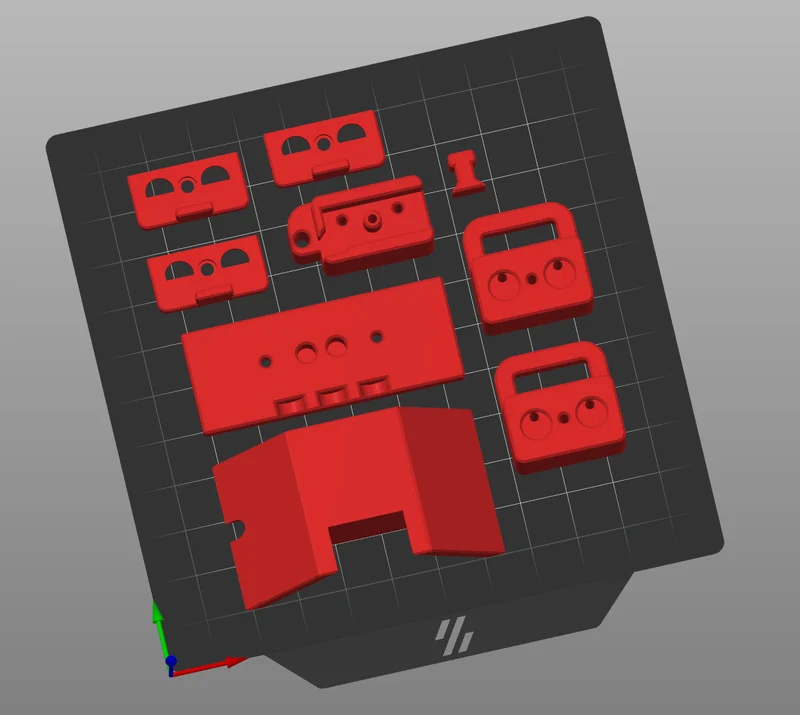

Инструкции по сборке ограничены (извините!), но методы сборки в значительной степени основаны на Klicky. Пайка потенциально необходима только для последовательного подключения концевого выключателя Z. Для любой детали, требующей печати более 1, в описании файла будет указано, сколько их требуется. Все модели предварительно ориентированы. Также размещен скриншот необходимых деталей.

Чтобы настроить klipper_z_калибровку, добавьте в конфигурацию Klipper что-то вроде следующего (значения могут отличаться):

[z_калибровка]
сопло_xy_position: 14,9
switch_xy_offsets: -14,8 # Должно стать 0,17
bed_xy_position: 60,60
переключатель_смещение: 0,5
Safe_z_height: 40
before_switch_gcode: ATTACH_PROBE
end_gcode: DOCK_PROBE

Чтобы запустить калибровку:

Дома принтер нормально.

Снимите съемную перемычку с основания кабеля и прикрепи��е съемный кабель к основанию кабеля.

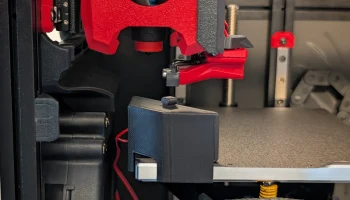

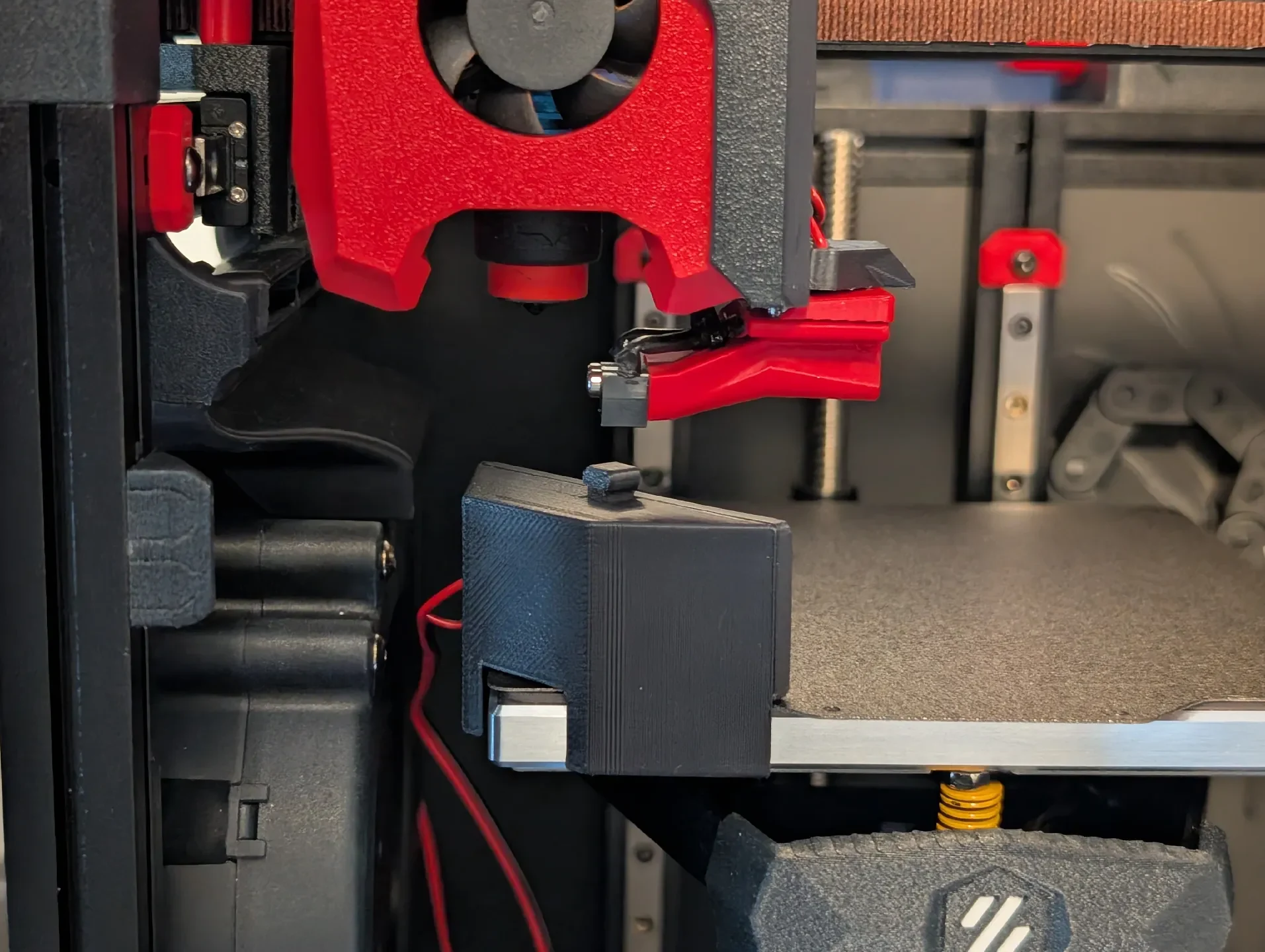

Прикрепите крепление концевого выключателя к передней левой части кровати.

Запустите CALIBRATE_Z

Подождите завершения процесса.

В консоли найдите сообщение вида CALIBRATE_Z: bed_probe=11.420 — (switch=37.496 — сопло=26.144 + switch_offset=0.500) --> new_offset=-0.432500.

Рассчитайте переключатель — сопло (в данном примере оно становится 37,496 — 26,144 = 11,352), сохраните как z_offset в конфигурациях Klipper и сохраните.

Если вы случайно используете указанное значение, принтер будет печатать в воздухе.

Если вы случайно добавите параметр switch_offset, принтер врежется в рабочую пластину.

Снимите крепление концевого выключателя и съемный кабель, затем установите обратно съемную перемычку.

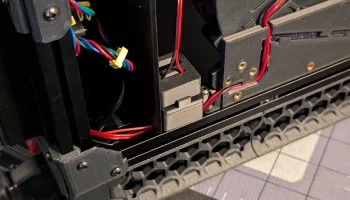

Как показано на рисунке, это на��ечатано в Black Polymaker ASA на принтере Voron 0.2 со слоями 0,2 мм. Другие жесткие нити, кроме PLA (могут со временем расползаться, удерживая магниты), могут подойти, поскольку их следует использовать, когда сопло имеет комнатную температуру.
