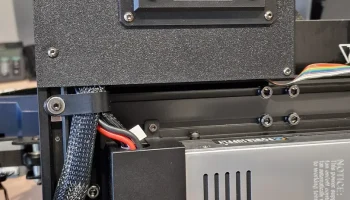

Корпус BTT SKR Mini E3 V3 для Anycubic Kobra 2 Neo

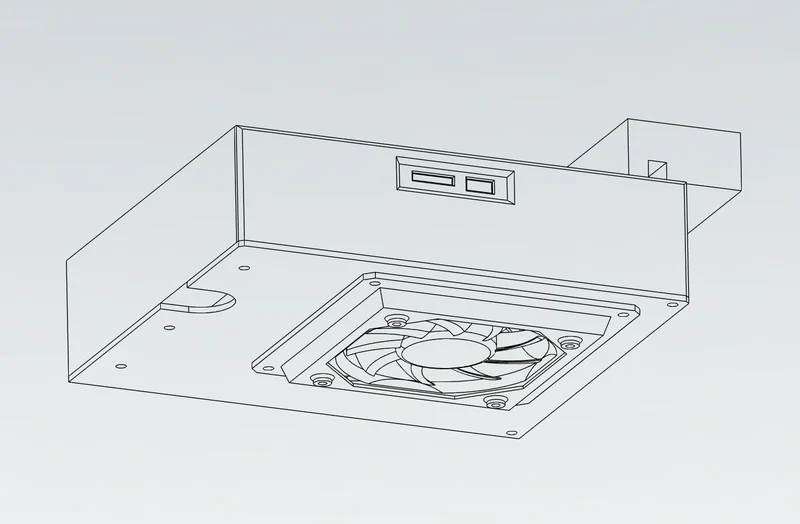

Это альтернативный корпус электроники для установки платы контроллера BTT SKR Mini E3 V3 в Anycubic Kobra 2 Neo. Я разработал его после того, как оригинальная материнская плата моего принтера вышла из строя. В то время заменить ее на SKR Mini E3 V3 было значительно дешевле, чем приобретать оригинальную плату или пытаться ее отремонтировать.

Корпус предназначен для прошивки Marlin и печати SD-ка��т. Он не предназначен для Klipper, так как внутри корпуса нет места для Raspberry Pi или другого одноплатного компьютера.

Особенности

Разработан специально для Anycubic Kobra 2 Neo.

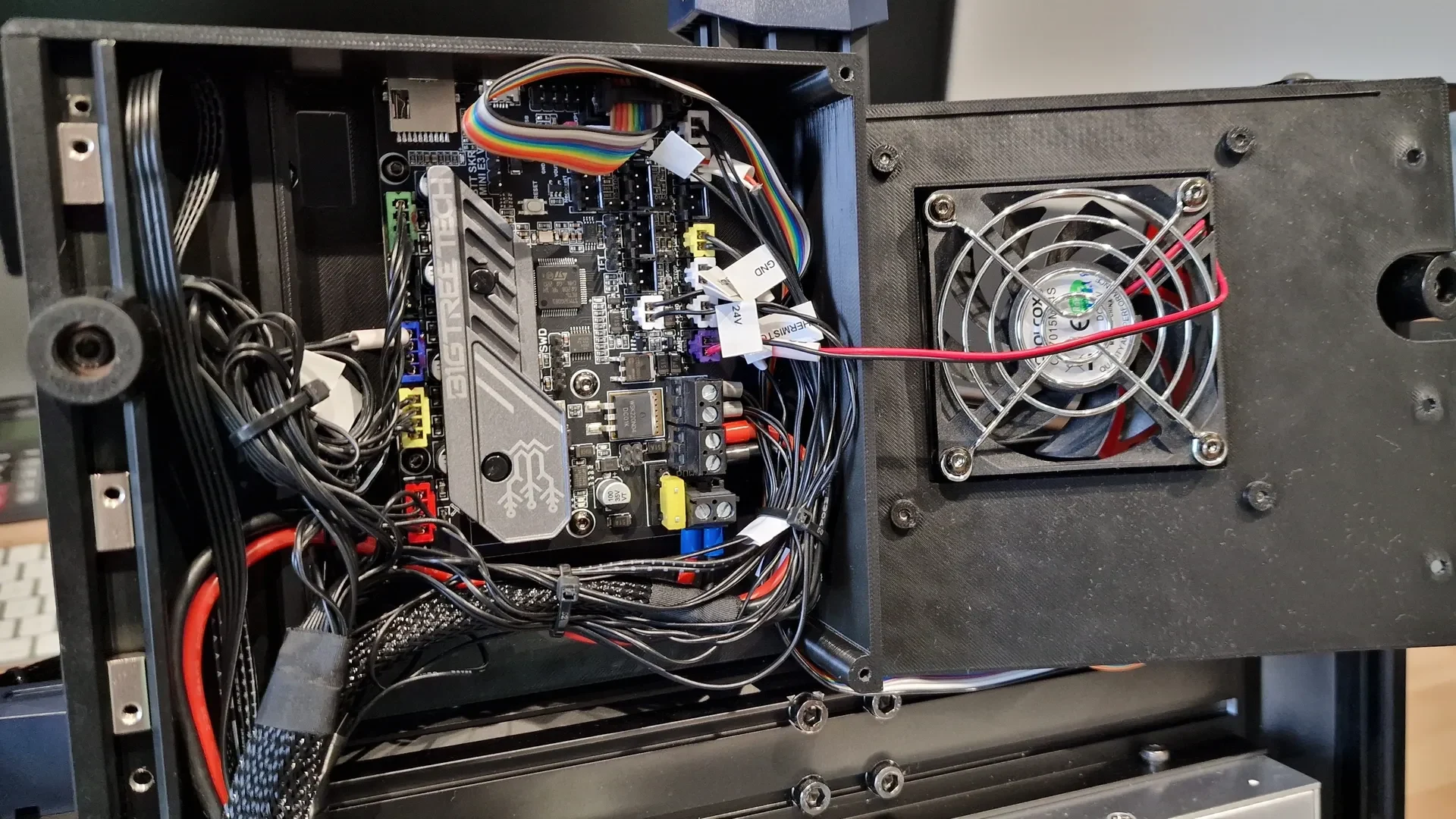

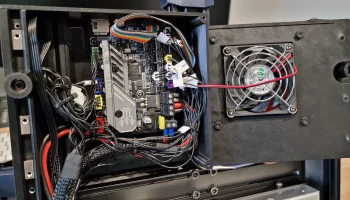

Подходит для платы контроллера BTT SKR Mini E3 V3.

Повторное использование оригинального охлаждающего вентилятора

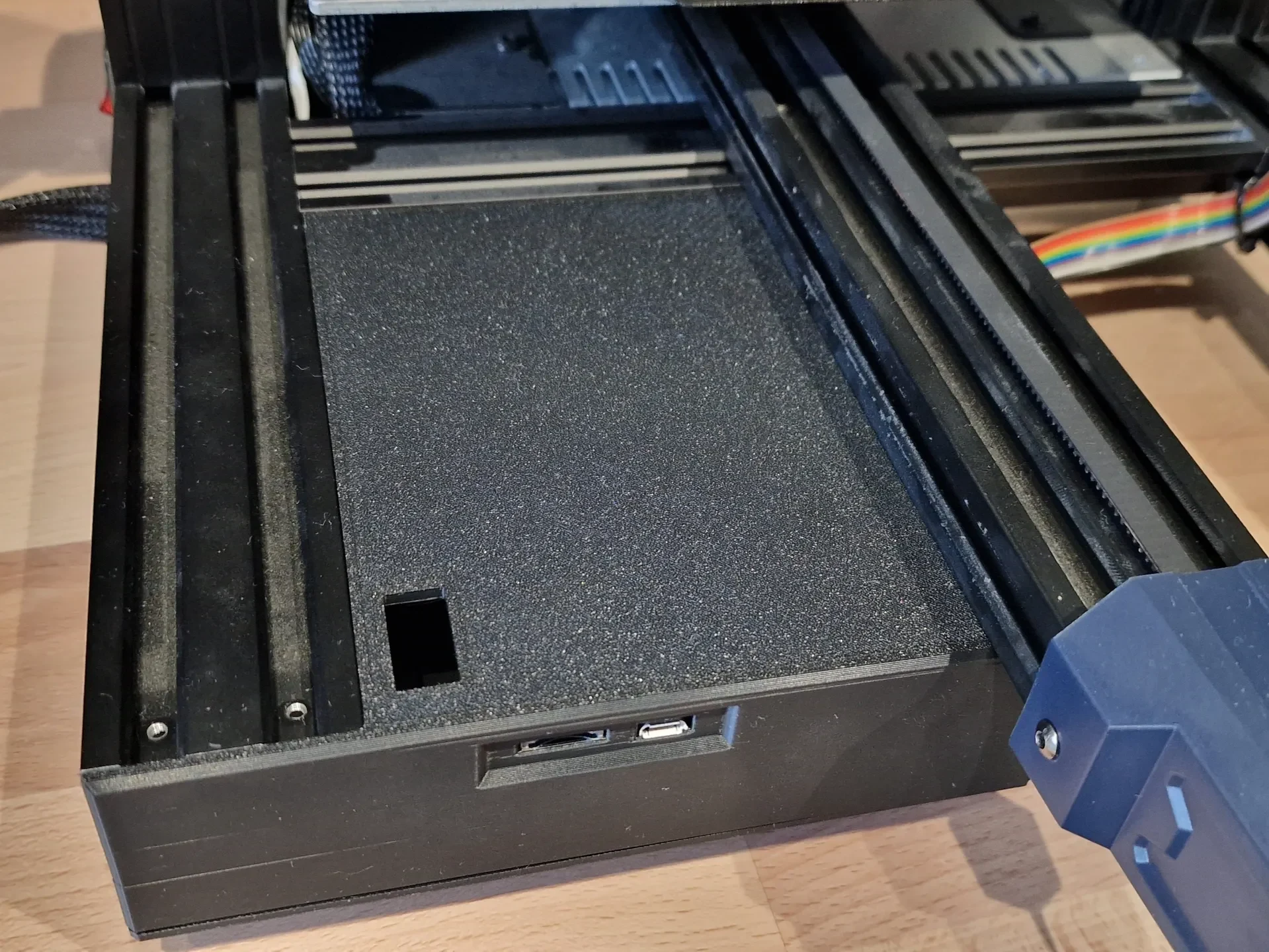

Передний доступ к слоту для карты microSD и порту Micro USB

Чистая прокладка кабеля с достаточным пространством для проводки

Печатает без подставок

Использует минимальное количество дополнительного оборудования

Требуемое оборудование

9 × Т-образных гаек M3

Винты 9 × M3 × 8 мм (монтаж корпуса и крышки)

2 винта × M3 × 20 мм (крепление крышки в пластик)

Винты 9×М3×6 мм (крепление платы СКР и крепления вентилятора в пластик)

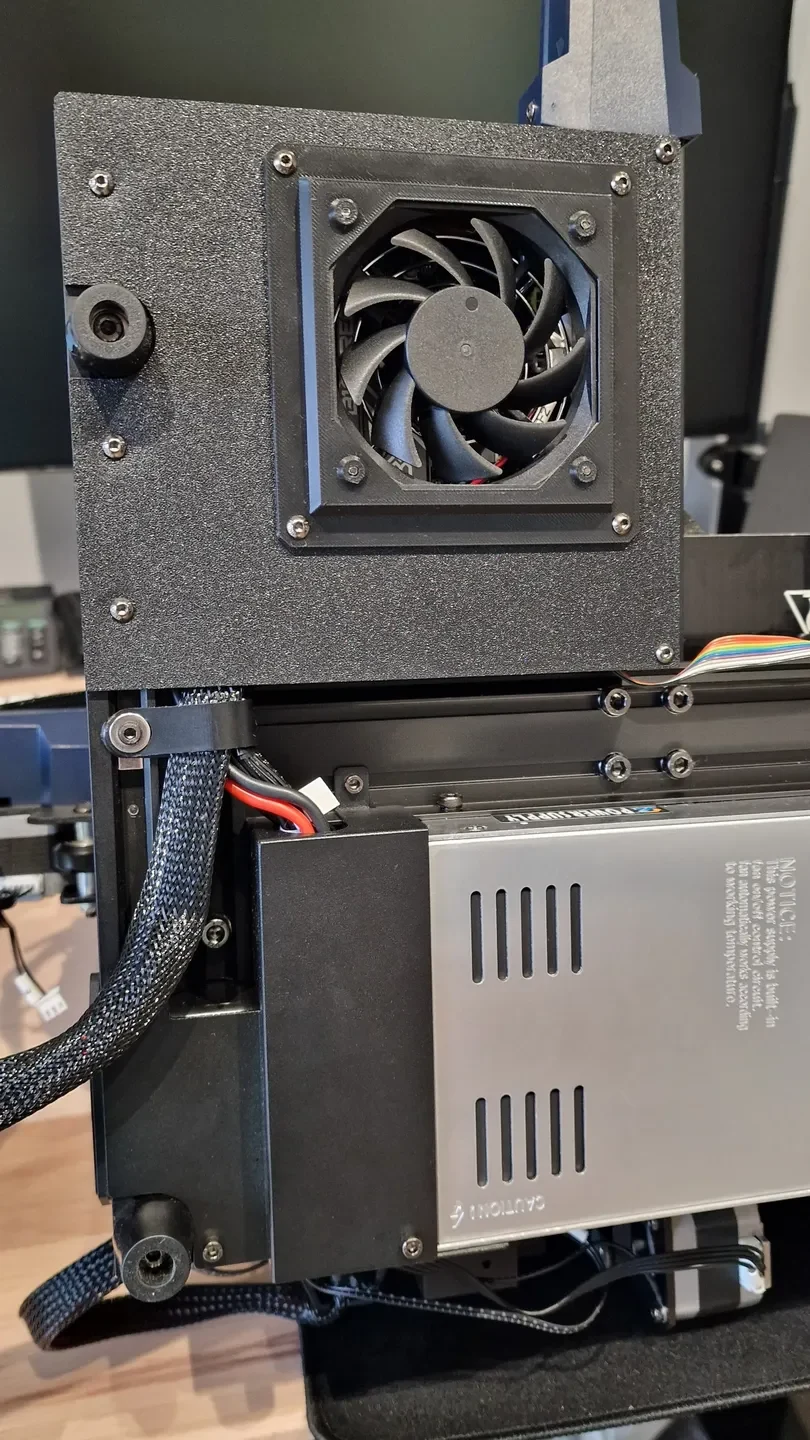

Охлаждающий вентилятор крепится с помощью оригинальных винтов вентилятора принтера. Решетка вентилятора установлена ​​внутри корпуса, чтобы предотвратить контакт проводов с лопастями вентилятора.

Настройки печати

4 стены

10% кубич��ское заполнение

Никаких опор не требуется

В креплении вентилятора используются глухие отверстия, поэтому его можно печатать без опор. Во время сборки просто вкрутите крепежные винты в отверстия, чтобы открыть их.

Установка

Это не полная замена.

Для установки этого корпуса необходимо снять оригинальный корпус электроники, переподключить принтер и настроить про��ивку Marlin для SKR Mini E3 V3. Вам следует пытаться выполнить эту модификацию только в том случае, если вы умеете работать с электроникой принтера и компилировать прошивку.

Заметки о моем обращении

Эти примечания могут сэкономить вам время на устранение неполадок:

Оригинальная проводка шагового двигателя приводит к тому, что все шаговые двигатели вращаются в противоположном направлении. Измените направление вращения двигателя в прошивке.

Сигнал индуктивного датчика сдвигается по уровню до безопасного напряжения MCU на плате головки инструмента и может быть подключен непосредственно к входу датчика (PC14). Проверьте это самостоятельно с помощью мультиметра, прежде чем подключать его. Сигнал никогда не должен превышать 3,3 В.

Вентиляторы хотэнда имеют одинаковое питание 24 В. В одном разъеме вентилятора будет два провода, а в другом — только один. Прежде чем подавать питание на принтер, дважды проверьте полярность.

Мне не удалось заставить оригинальную реализацию зондирования сопел работать со стандартным Marlin.

Оригинальный дисплей Anycubic использует собственный интерфейс, и его не следует подключать к SKR Mini E3 V3, так как это может привести к повреждению платы контроллера. Вместо этого я использовал дисплей, совместимый с Ender.

Отказ от ответственности

Этот проект предоставляется «как есть» для опытных пользователей. Работа с оборудованием, питаемым от сети, и электроникой принтера сопряжена с риском повреждения оборудования или травм в случае неправильного выполнения. Проверьте всю проводку перед подачей питания и выполняйте эту модификацию на свой страх и риск.

Если этот корпус помог вам вернуть к жизни вашу Kobra 2 Neo, я был бы признателен за просмотр вашей сборки и выслушивание любых улучшений или ремиксов!
