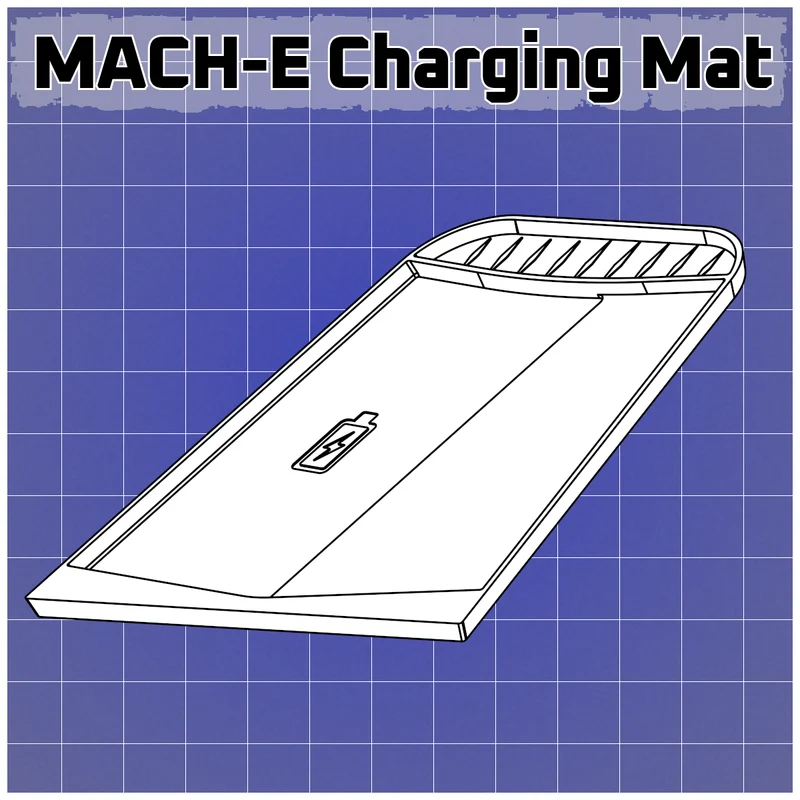

Зарядный коврик Mach-E

После недавней покупки нового Mustang Mach-E 2026 года выпуска я заметил, что подставка для беспроводной зарядки в машине снабжена резиновым ковриком, который мешает пользоваться телефонами больших размеров в чехлах. Проблема здесь в том, что когда дело доходит до беспроводной зарядки, на эффективность сильно влияет любое несовпадение между двумя катушками (то есть внутри телефона и на самой зарядной панели). Я немедленно решил перепроек��ировать стандартную деталь, чтобы можно было перепроектировать и напечатать превосходную замену, которая не повлияет на эффективность зарядки.

Этот новый коврик для зарядки имеет два основных преимущества: он легко помещается на большие телефоны и немного тоньше, что повышает эффективность зарядки. В комплект входят три основные модели:

Базовая модель с низким уровнем детализации, без декоративных элементов и текстур.

Красивая, высокодетализированная модель с декоративными элементами, но без текстуры.

Красивая, высокодетализированная модель, включающая декоративные элементы и реверс-инжиниринг текстуры стандартного коврика, нанесенной с помощью BumpMesh.

Текстурированный коврик, очевидно, не такой гладкий, как деталь, отлитая под давлением, однако ощущение поверхности очень похоже. Большое спасибо компании CNC Kitchen за удобный веб-инструмент BumpMesh (https://bumpmesh.com/). В комплект также входят два файла .ZIP: один содержит необработанные карты смещения для текстуры (включая созданную мной неиспользованную «вафельную» текстуру), а другой содержит настройки для BumpMesh. Просто переименуйте архив с ".zip" на ".bumpmesh", и вы сможете загрузить проект в онлайн-инструмент!

Рекомендации по печати
Материал

Для этой модели подойдет ТПУ 95А, однако, если у вас есть более жесткая нить из ТПУ или FLEX, я настоятельно рекомендую ее. Использование очень жестких нитей (особенно PLA) не рекомендуется, поскольку держатель нагревается и может покачиваться или дребезжать при движении.

Настройки

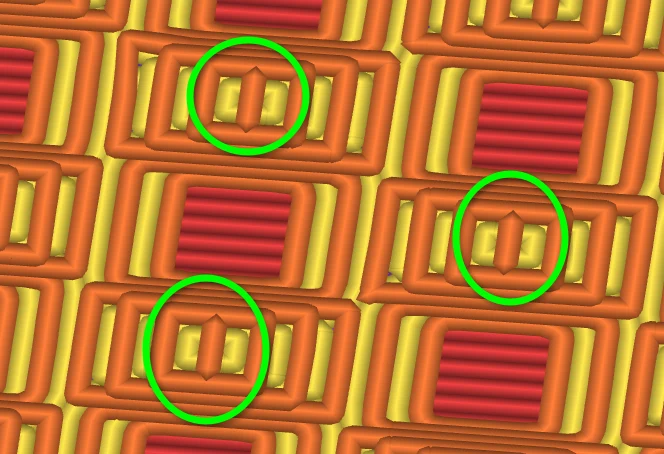

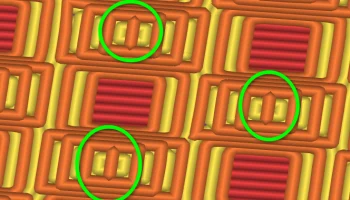

Поскольку эта модель очень плоская и относительно тонкая, не рекомендуется использовать модели с периметром менее 3 и прямолинейным заполнением 25%. Я также напечатал 6 сплошных верхнего и нижнего слоев, чтобы увеличить плотность печати и придать ей больший вес + жесткость. При печати с использованием верхней поверхности с текстурой BumpMesh включите переменную высоту слоя и нарисуйте область с высокой детализацией, покрывающую только текстурированные слои, чтобы получить приятное ощущение текстуры. При типичной высоте слоя 0,2 мм и правильной настройке вы должны увидеть выдавливание в одну линию, покрывающую вершины каждого из шестигранных узоров, как показано на изображе��ии ниже:

При любой постобработке вам может потребоваться ненадолго коснуться поверхности шестигранной текстуры с достаточным нагревом, чтобы расплавить любую нить, однако это в большей степени зависит от принтера. Если вы сделаете это, возможно, вам захочется положить коврик на плоскую холодную поверхность, чтобы уменьшить вероятность того, что вы случайно проделаете дыру в детали из-за ее тонкости. Время печати на моем XL составило около 20 часов, однако мои настройки TPU не идеальны, поэтому ваше время может отличаться.
