Видеорегистратор Raspberry Pi 5 с GPS

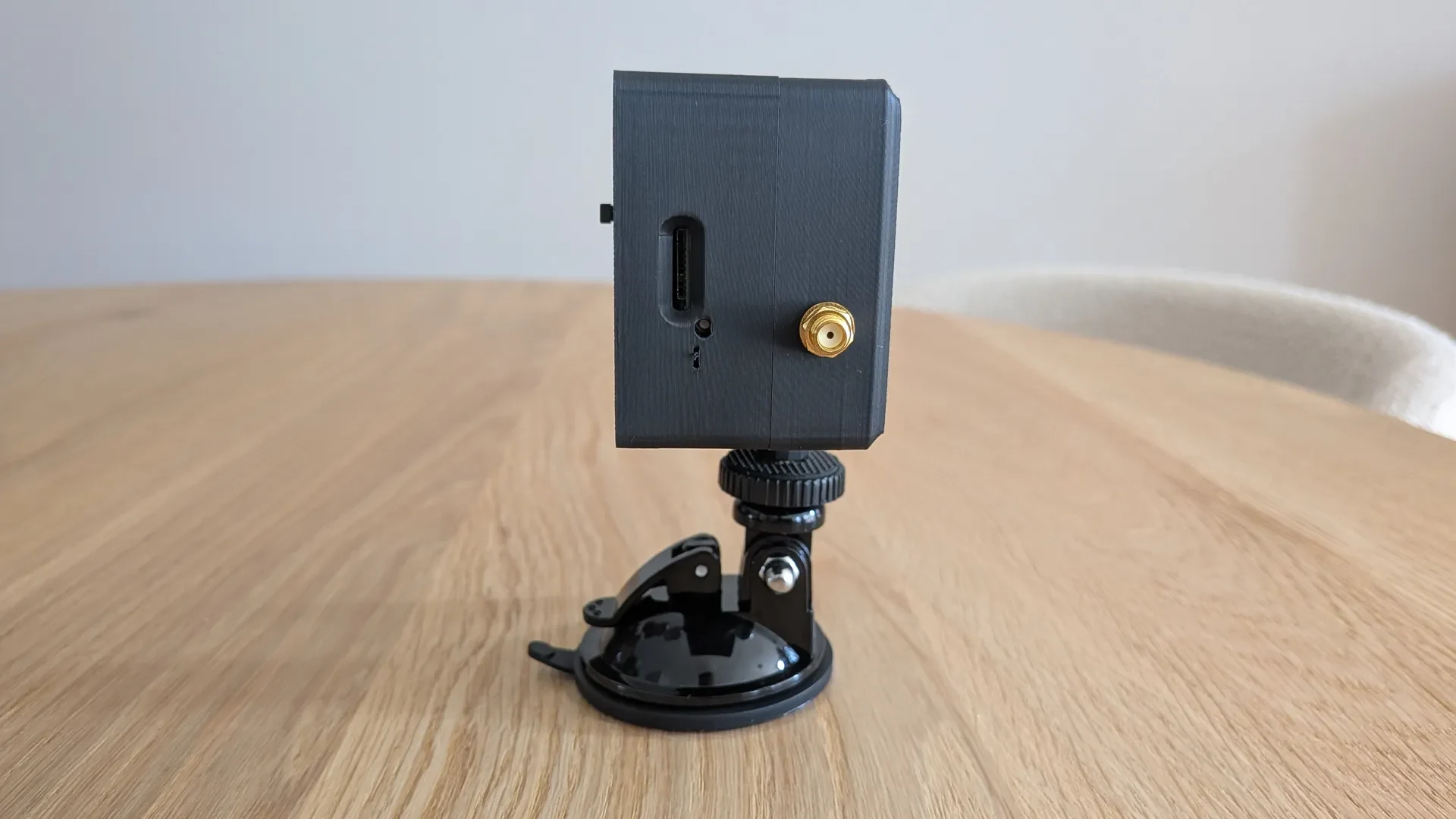

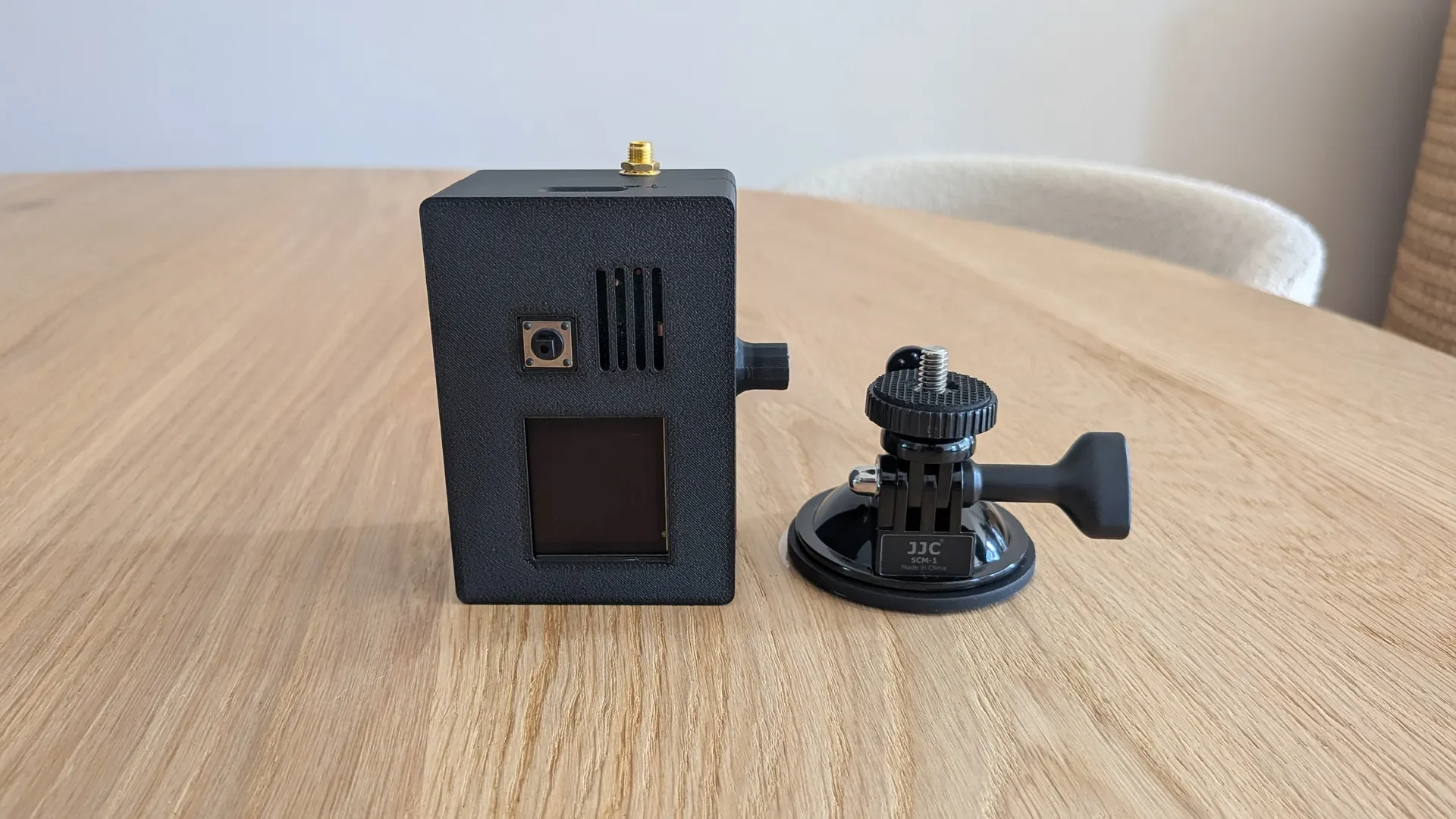

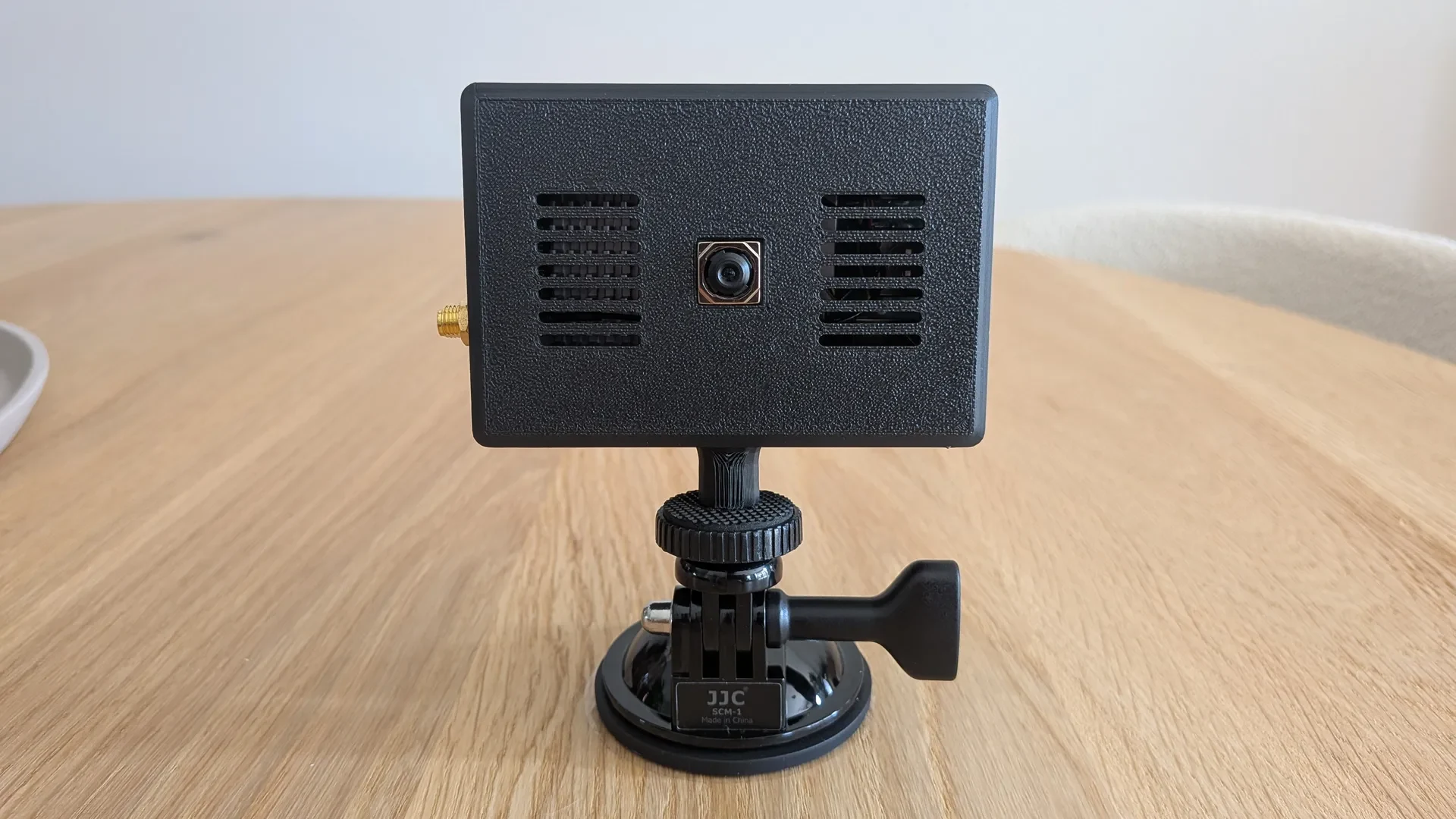

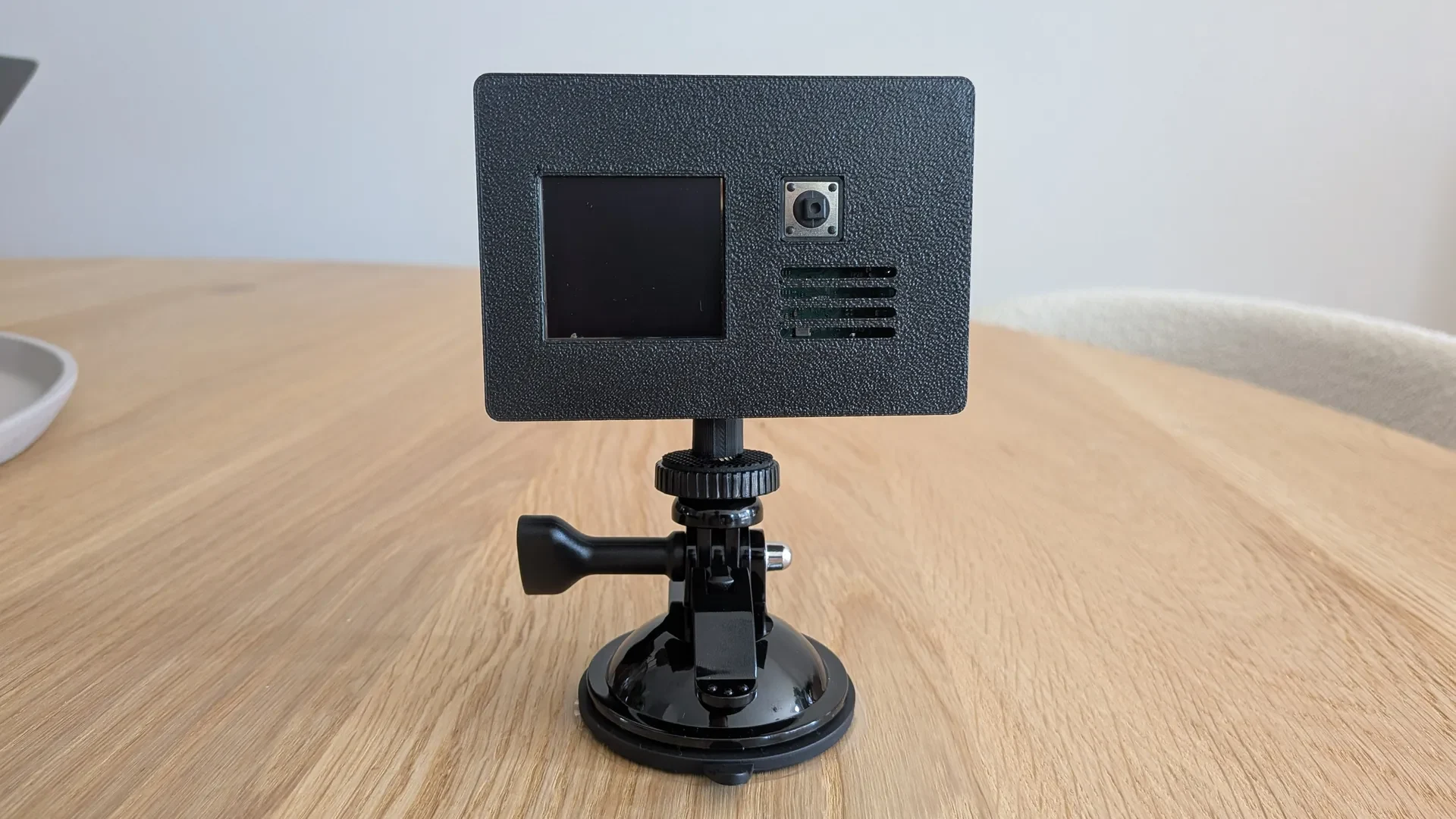

Специально созданный корпус для превращения Raspberry Pi 5 в компактный монтируемый видеорегистратор. Этот чехол, предназначенный для непрерывной записи видео с GPS-метками, объединяет в функциональном корпусе модуль камеры, GPS-приемник и небольшой встроенный OLED-дисплей.

Программное обеспечение

Программное обеспечение для запуска этого видеорегистратора скоро будет доступно с открытым исходным кодом и на GitHub. Не стесняйтесь проверять его, разветвлять, сообщать о проблемах или вносить улучшения. Инструкции по установке и зависимости будут задокументированы в README репозитория.

Аппаратное обеспечение

1x SD-карта
1x Raspberry Pi 5
1x Модуль камеры 3
1x 8 см кабель камеры CSI
1x Waveshare LC29H (AA)
1x OLED-дисплей 128 x 128 пикселей
1x 12 x 12 мм переключатель мгновенного действия
1x резьбовая вставка 1/4-20
6 перемычек «мама-мама»

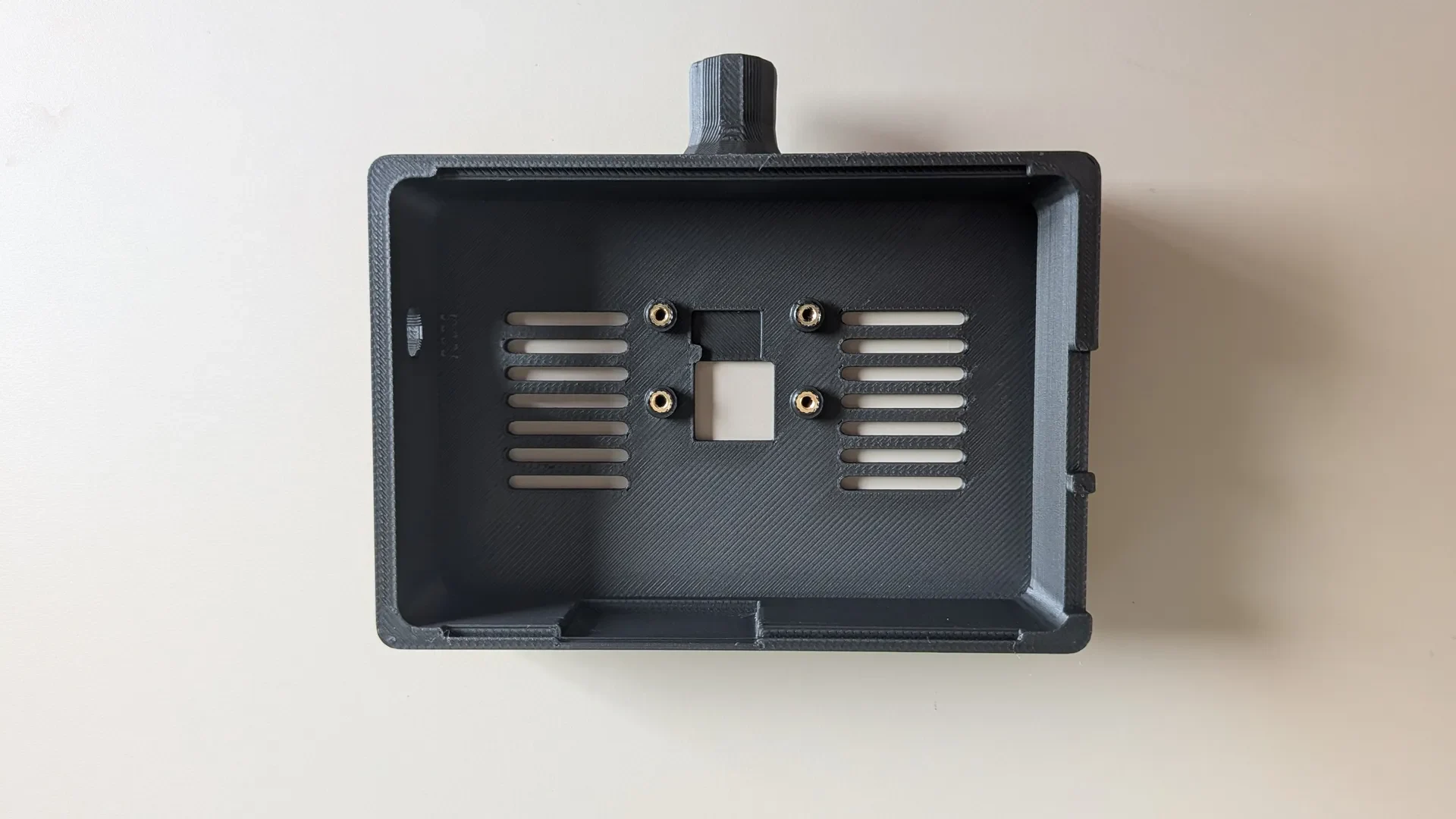

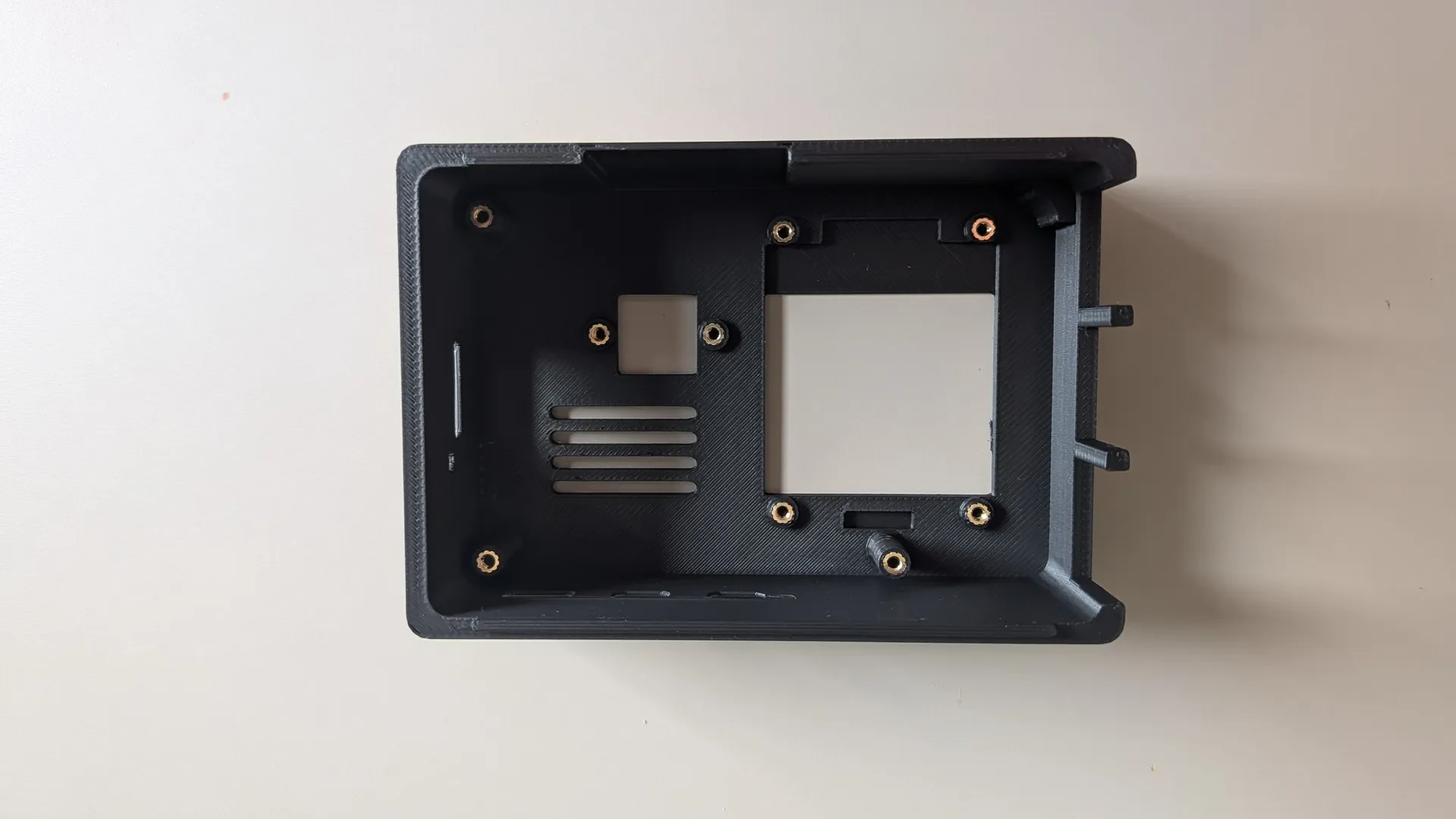

13 резьбовых вставок M2 x 2,5 x 3,2

Распечатать

Рекомендуется распечатать этот чехол из PETG, поскольку под прямыми солнечными лучами температура внутри под лобовым стеклом может превышать 60-70 °C. В таких условиях PLA размягчится и деформируется.

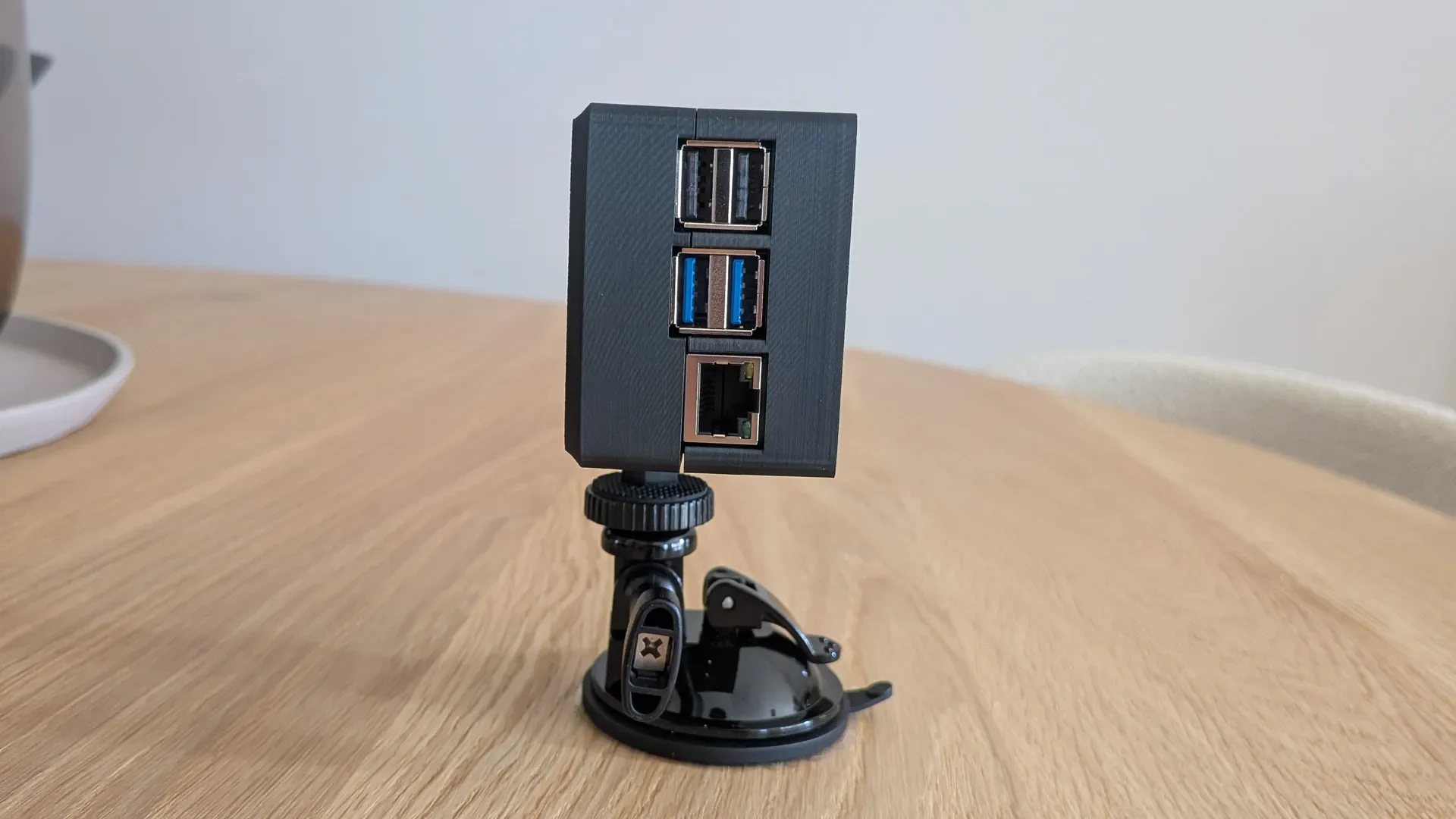

Для получения четких результатов печатайте с включенными опорами и порогом вылета в 30 градусов, поскольку некоторые из боковых портов имеют выступающую геометрию, которая в противном случае будет печатать в воздухе без поддержки.

Сборка

Скоро.
