Ultimate Clicker Fidget 2×1 - громко, плавно, быстро!!...
Полное руководство по карманному механическому переключателю-кликеру
Добро пожаловать на страницу проекта Pocket Mechanical Switcher Clicker Fidget! Эта модель специально разработана для людей, которым нравятся четкие и тактильные ощущения от механических переключателей клавиатуры. Он функционирует как прочная портативная игрушка-непоседа, которая легко помещается в карман, рюкзак или пенал.
Если вы пытаетесь сосредоточиться во время урока, проводите мозговой штурм для своего следующего большого проекта или просто ищете способ приятно скоротать время, эта модель из трех частей — идеальный вариант для быстрой печати.
Ключевые особенности дизайна
100% отсутствие поддержки: в геометрии этой модели используются аккуратные углы перекрытия. Вы можете распечатать весь файл полностью плоско, не создавая отходов.
Сверхнизкий расход нити: при весе менее 7 граммов вы можете напечатать десятки таких нитей, используя остатки нити на концах катушек.
Высокие допуски на блокировку: колпачки кнопок оснащены стандартным гнездом с поперечной ножкой, которое плотно прилегает к переключателям, не соскальзывая при быстром нажатии.
Технические характеристики печати
Эта модель была протестирована на принтерах Bambu Lab, чтобы гарантировать ее безупречное исполнение. Ниже приведены точные данные конфигурации, использованные на этапе тестирования.
Параметр среза
Рекомендуемое значение
Функциональное назначение
Профиль принтера
Бамбу Лаборатория P1S / X1C
Предназначен для стандартных систем движения CoreXY.
Тип кровати для печати
Текстурированная пластина PEI
Скрывает линии слоев на нижней поверхности и улучшает адгезию слоя.
Материал нити
PLA Basic (Зеленый)
Обеспечивает жесткость и предотвращает усадку или деформацию.
Высота слоя
0,24 мм осадка
Оптимизирует время печати при сохранении жестких допусков.
Разреженная плотность заполнения
15%
Обеспечивает легкий, но структурно прочный сердечник.
Шаблон заполнения
Сетка
Обеспечивает одинаковую прочность по осям X и Y.
Поддерживает
ОТКЛЮЧЕНО (НЕТ)
Устраняет очистку после обработки и экономит материал.
Настенные петли
2 слоя
Сохраняет внешние оболочки достаточно прочными, чтобы выдерживать сильное давление пальцев.
Габаритные данные компонентов
Если вы планируете изменить или масштабировать этот проект, пожалуйста, ознакомьтесь с точными размерами исходных файлов в миллиметрах ниже.
Название детали
Общее количество
Ширина (Х)
Длина (Y)
Высота (Z)
Базовая часть
1 шт.
41,21 мм
42,70 мм
9,00 мм
Колпачки для пуговиц
2 шт.
13,69 мм
17,99 мм
17,30 мм
Необходимое дополнительное оборудование и материалы
Чтобы превратить эти пластиковые детали в работающую игрушку-кликер, вам понадобится несколько внешних ��редметов:

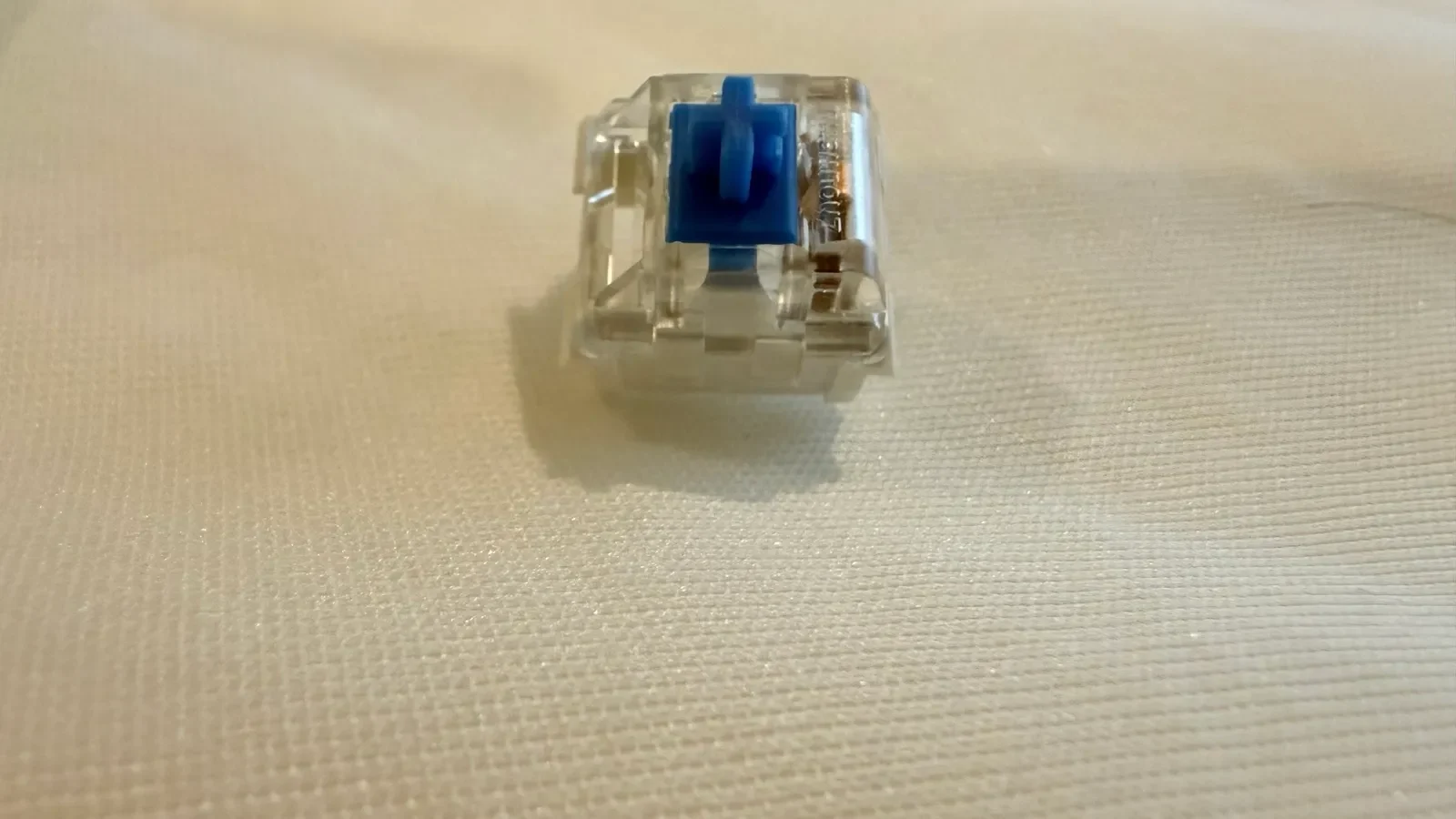

Механические переключатели клавиатуры. Эта модель оснащена стандартными переключателями в стиле Cherry MX. Чтобы получить самый громкий и тактильный щелчок, ищите синие механические переключатели (например, пыленепроницаемые щелкающие переключатели, которые можно найти в Интернете). «https://www.amazon.com/Zhouwang-Blue-Mechanical-Switches-Dustproof/dp/B0FX2GT2XX/ref=sr_1_3?crid=3IEF9XUEI9D4Q&th=1»
Альтернатива 3D-печати. Если у вас нет доступа к реальному клавиатурному оборудованию, вы можете найти в MakerWorld модель «механического переключателя, напечатанного на 3D-принтере», и поместить ее прямо в базу.
Клей (суперклей). Поскольку переключатели разных марок могут различаться на доли миллиметра, вам может понадобиться капля стандартного пластикового клея или суперклея, чтобы зафиксировать переключатели в корпусе.
Подробное пошаговое руководство по сборке
Внимательно следуйте этим инструкциям, чтобы безопасно и правильно собрать фиджет-кликер.
Очистите рабочую пластину. Прежде чем снимать детали, дайте нагретой печатной платформе полностью остыть. Отсоединение их в горячем состоянии может привести к деформации нижней пластины.
Осмотрите детали: проверьте внутреннюю часть квадратных отверстий для переключателей на базовой части и крестообразных прорезей под колпачками кнопок. Удалите все крошечные пластиковые нити.

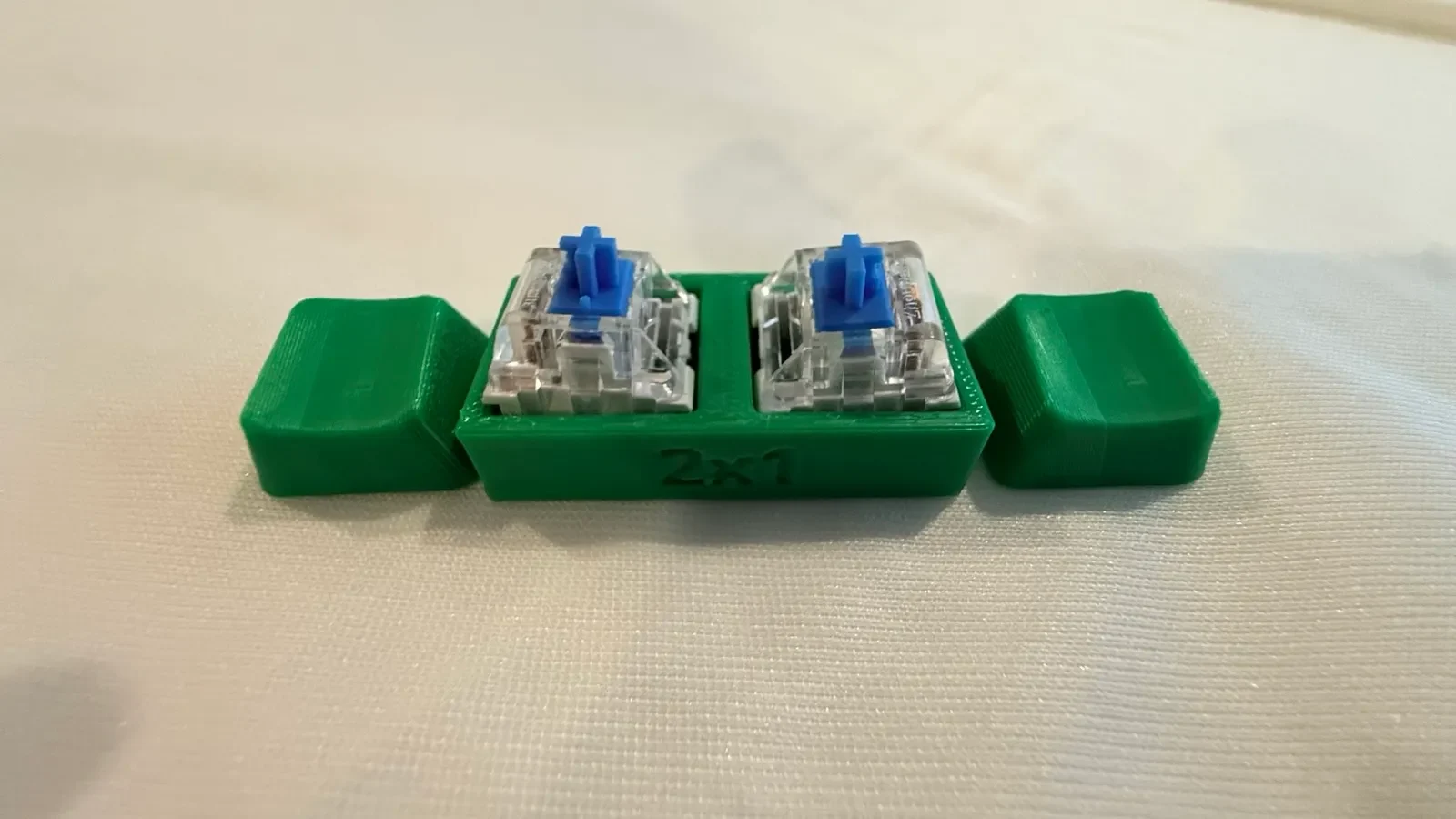

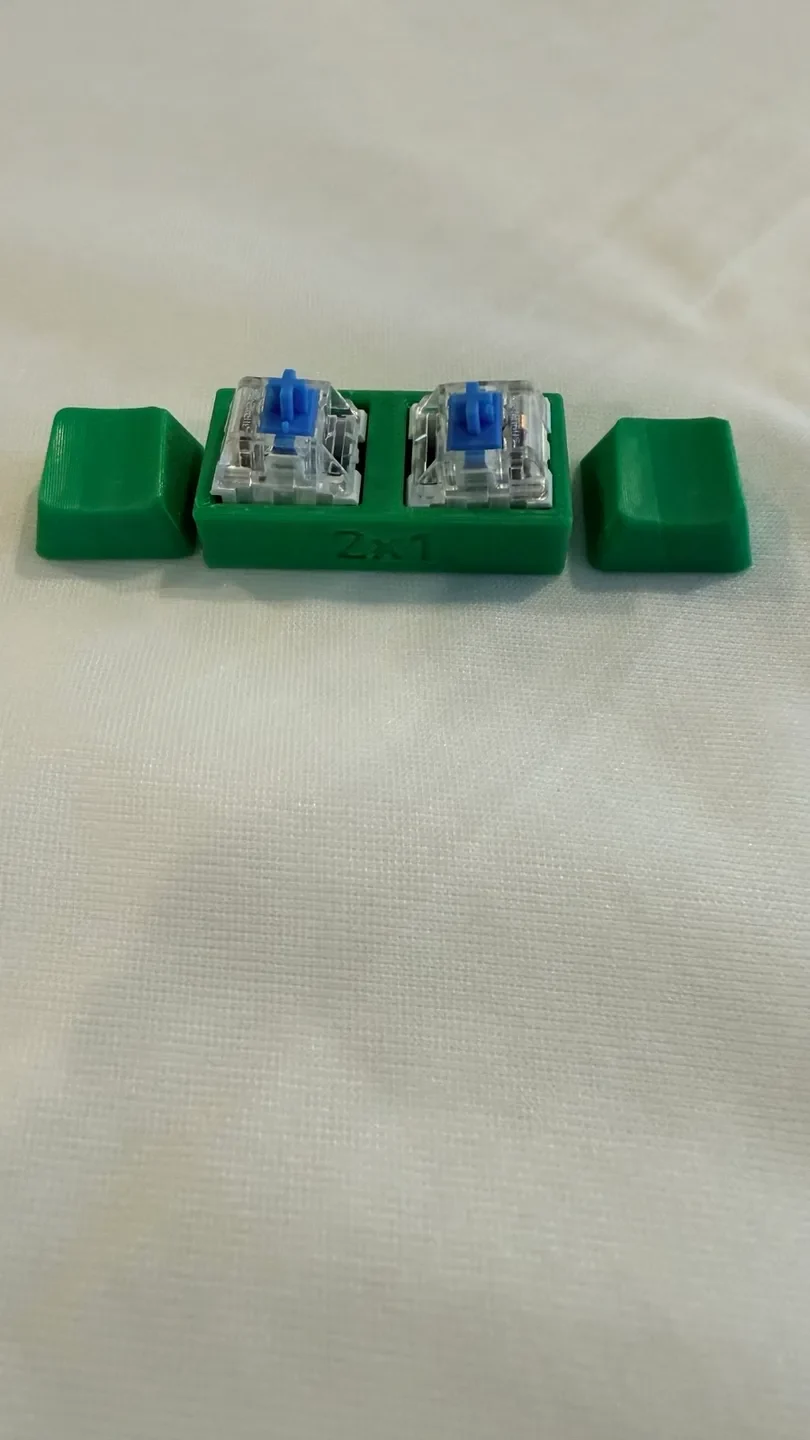

Проверьте установку переключателей: Расположите механические переключатели над двумя квадратными полостями в основании. Сильно нажмите вниз, пока боковые выступы не встанут на место.
При необходимости нанесите клей: если переключатели скользят
