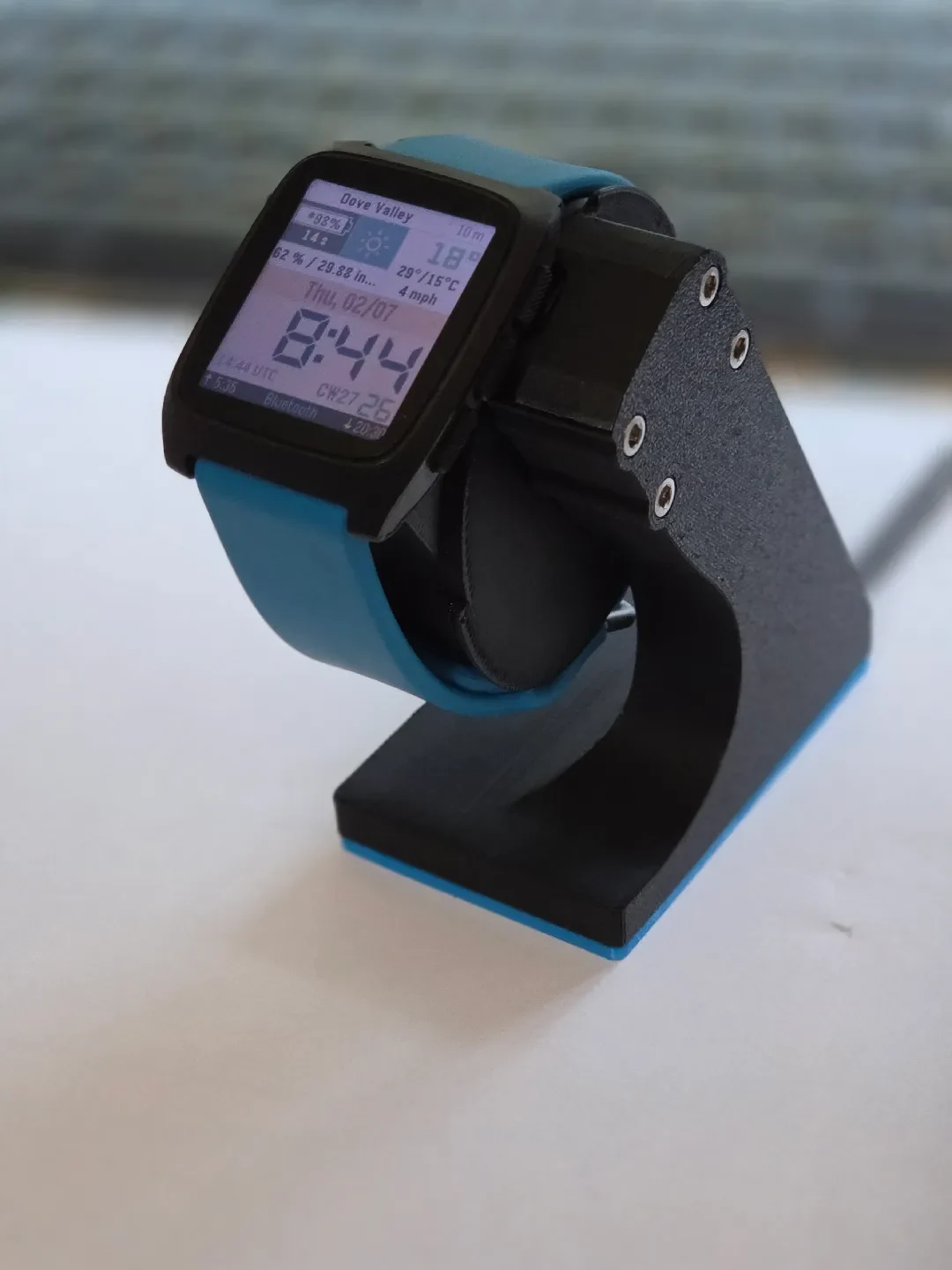

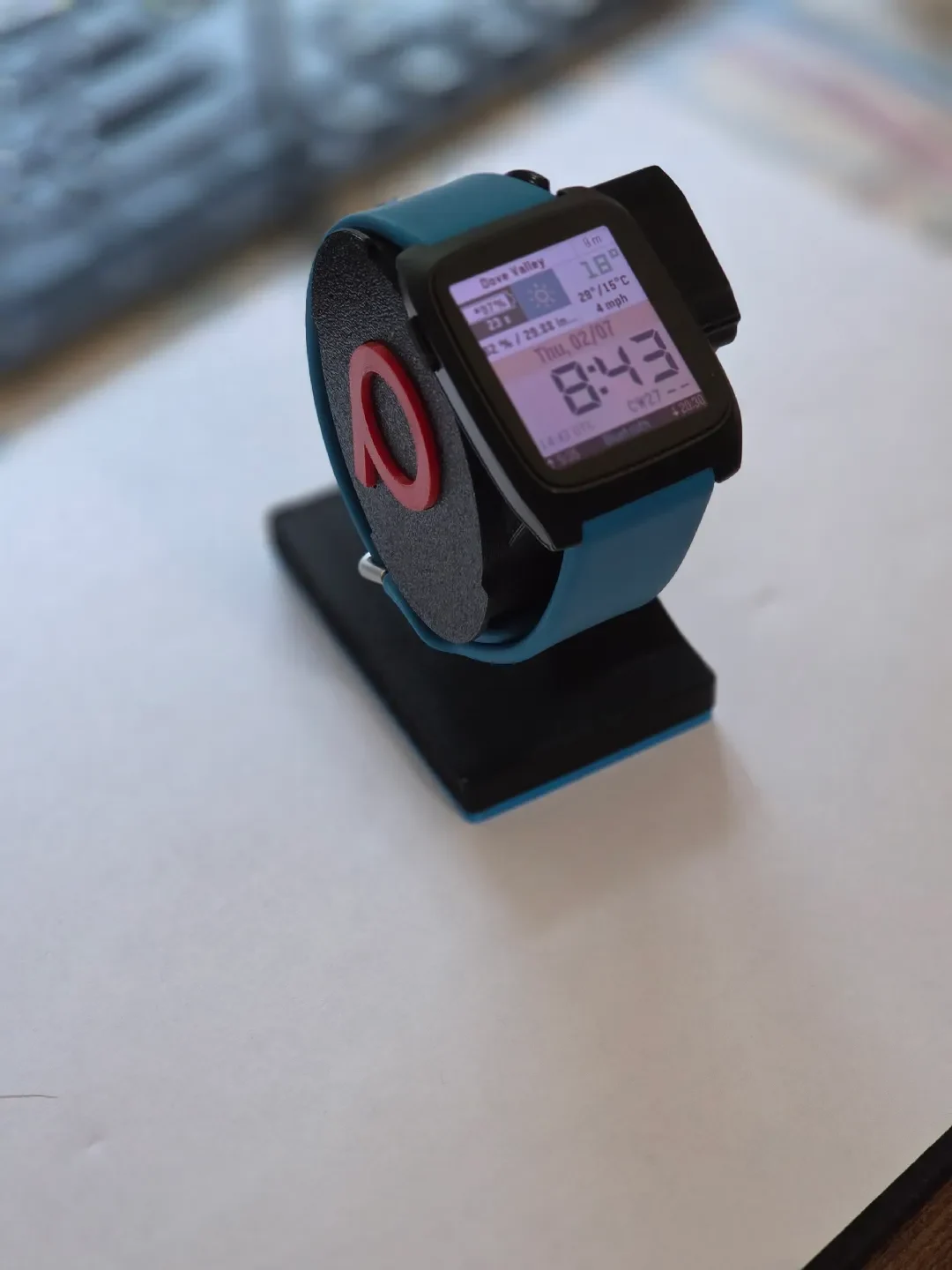

Подставка для зарядки и дисплея Pebble Time 2...............
Функциональная, эстетичная подставка для зарядки и демонстрации, созданная на основе Pebble Time 2! Включает углубление для датчика сердечного ритма и нескользящую ножку из ТПУ 95А.
ОБОРУДОВАНИЕ
Этот проект требует нескольких вещей:
Ваше магнитное зарядное устройство Pebble. Если вы не хотите использовать тот, который был в комплекте с вашими часами, мне повезло с этим от Amazon. Есть несколько таких, но если вы покупаете один без порта USB C, убедитесь, что у него тонкий (желательно плоский) гибкий кабель.
Угловой адаптер USB-C. Если вы не используете зарядное устройство с подключенным кабелем, вам понадобится одно из них. Убедитесь, что он тонкий. Фитинг был смоделирован по образцу аналогичного от Ugreen.
Кабель USB-C, если вы не используете подключенное зарядное устройство. Просто используйте один из сотен, которые у вас есть на данный момент!
4 самореза M3x25 мм. Мой из этого набора. Это необязательно, но мне нравится, что вместо клея используются винты, и их легче разобрать.
СОВЕТЫ ПО ПЕЧАТИ
Я тщательно покрасил опоры, заполнение и стены на печатном профиле .3mf. Не будет необходимости их настраивать, если вы используете это и работаете в студии Bambu.
На логотипе Pebble включена функция глажения, поэтому одежда выглядит красиво и гладко. Это можно настроить или отключить по вашему желанию.
При печати из файлов шагов обратите внимание на следующее:
Подставку лучше печатать на боку, чтобы изгибы были плавными, а вставка ��низу — аккуратной.
Убедитесь, что ваш мост откалиброван и хорошо настроен.
Убедитесь, что хотя бы самая широкая часть подставки поддерживается; опоры для деревьев могут входить в полость примерно на 10 мм, оставаясь при этом на рабочей пластине, и я обнаружил, что этого достаточно.
Убедитесь, что вставка в нижней части подставки для ног поддерживается; Мне пришлось рисовать на опорах вручную, так как слайсер продолжал печатать это как выступ.
Сторона с инкрустацией (логотип в виде гальки) держателя часов должна быть напечатана лицевой стороной вниз и не должна нуждаться в опорах — их трудно снять. Однако кантилевер датчика сердечного ритма нуждается в опоре.
Распечатайте подставку и ножку со 100% заполнением (или 1000 стен, по вашему желанию). Это необходимо для того, чтобы они были достаточно тяжелыми, чтобы компенсировать большой вес, когда часы находятся на подставке.
Напечатайте ногу на текстурированной пластине PEI, если вы используете ТПУ. Я рекомендую 95А ТПУ или СЭБС. Текстура пластины при нанесении на стопу значительно улучшает сцепление.
Сборка
Распечатайте и соберите детали
Вставьте зарядное устройство (с прямоугольным разъемом, если применимо) в отсек. Есть углубление для шнурка, если вы не хотите его снимать. Ремешок также можно использовать для увеличения трения, подсунув его под магнитное зарядное устройство.
Подключите шнур и пропустите его через полость в подставке.
Наденьте подставку на держатель часов. Крепление плотное, поэтому может потребоваться небольшое усилие. Возможно, проще всего надеть держатель часов на подставку, вставляя при этом зарядное устройство в полость.

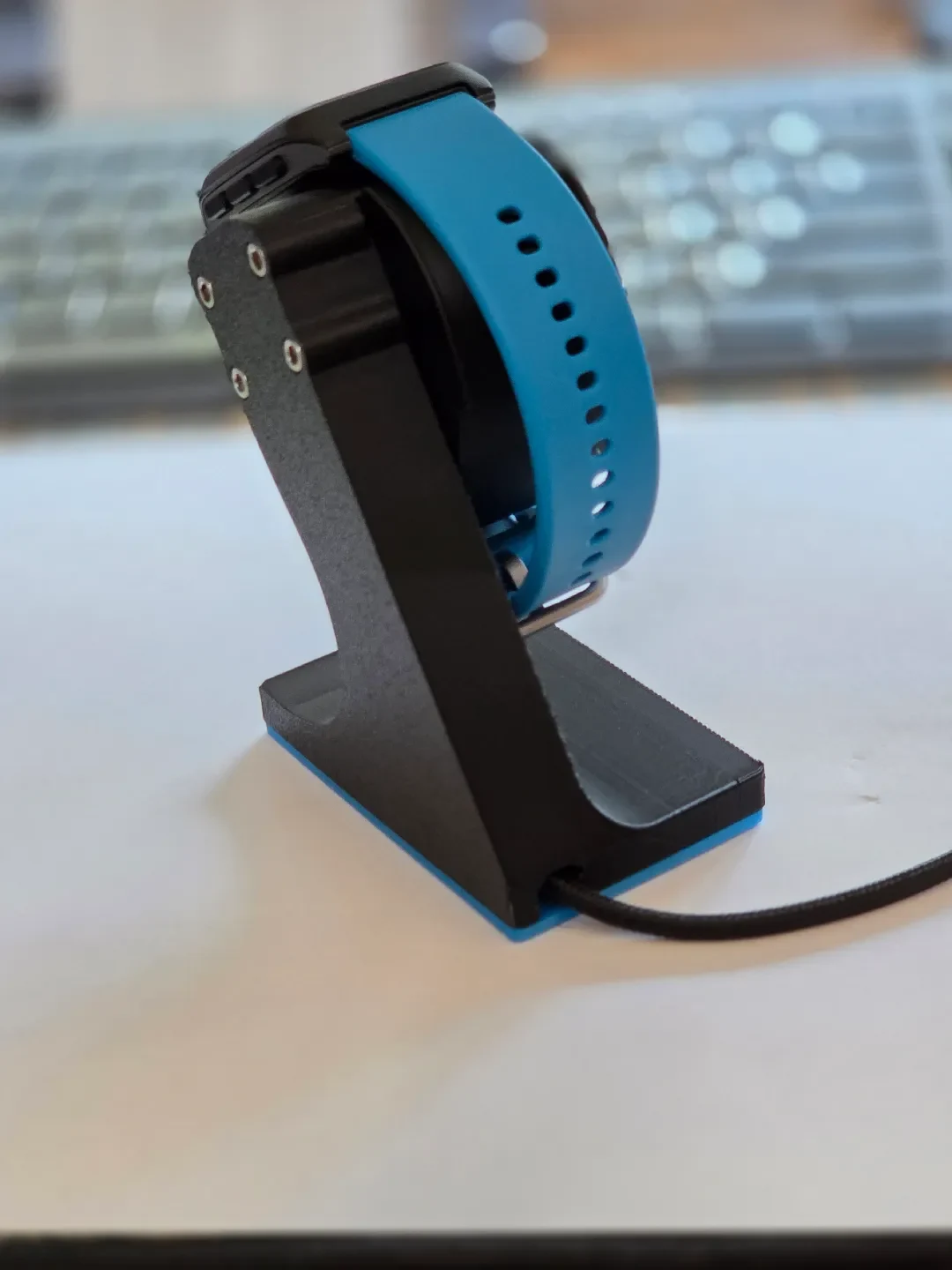

Закрепите 4 самореза M3x25 мм в четыре отверстия на боковой стороне подставки. Ввинтите их до упора, чтобы их головки находились заподлицо и надежно закрепили держатель на подставке.

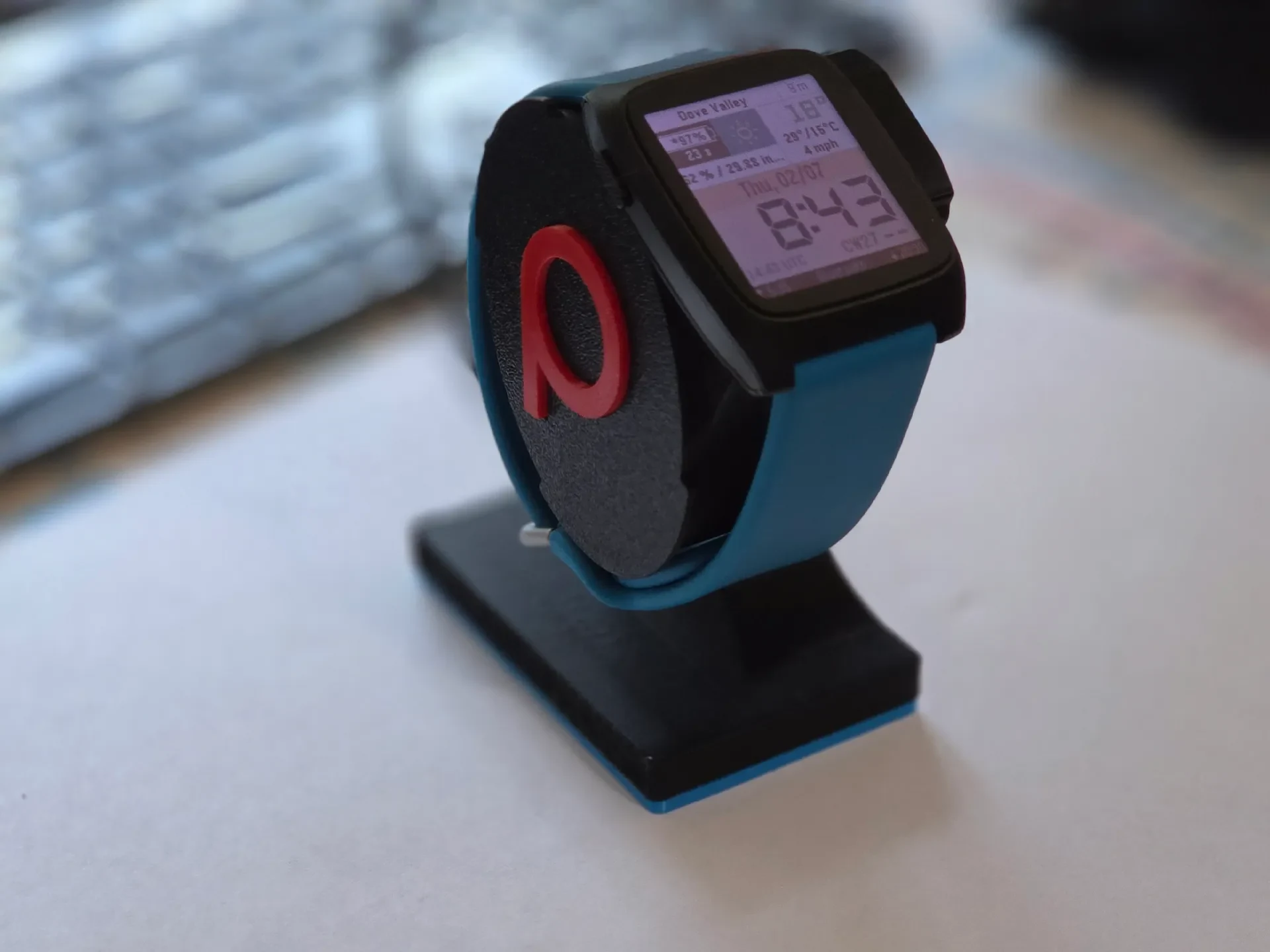

Установите вставку логотипа на место. Клея не потребуется, но немного намазать не помешает.
Вставьте ножку во вставку внизу. Маленький штифт должен совпадать с небольшим отверстием рядом с вырезом для шнура. Не приклеивайте его, иначе шнур потом будет невозможно снять.
Наполните свой кофе!
