Модернизация двойной светодиодной форсунки для кожуха SilencedFrost SF 3×5015
Обзор
Штатная подсветка насадки серии Neptune 4 функциональна, но мне хотелось более яркого и равномерного освещения вокруг насадки.

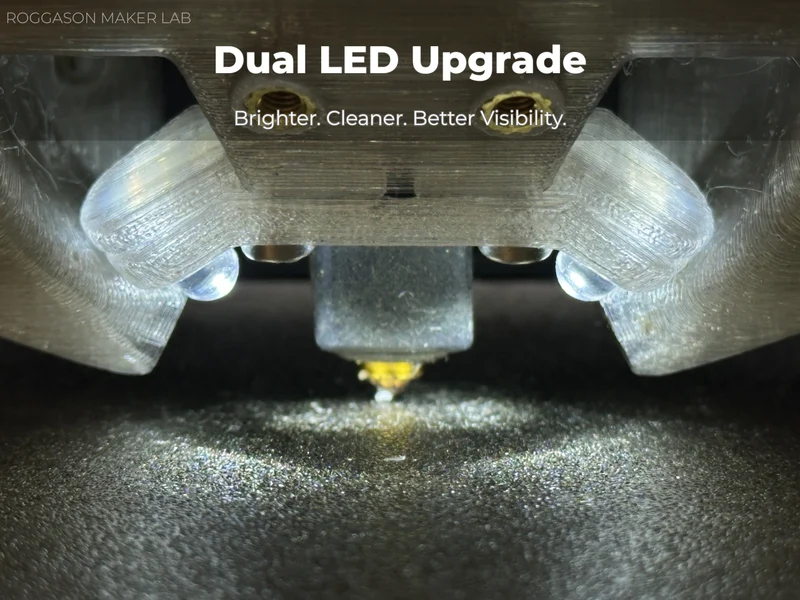

Эта модернизация заменяет оригинальный одиночный светодиод двумя стандартными светодиодами диаметром 5 мм, расположенными для освещения сопла с обеих сторон. В результате рабочая область становится более яркой и с мень��им количеством теней, что значительно упрощает контроль первых слоев и ход печати.

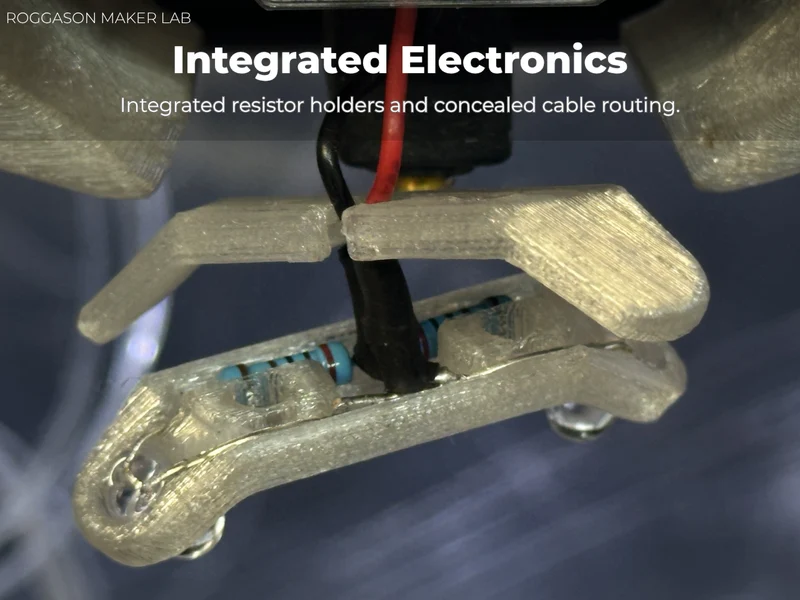

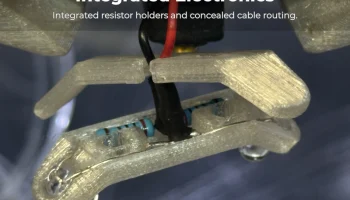

Чтобы установка была чистой и компактной, держатель оснащен встроенными карманами для резисторов и внутренней прокладкой кабеля.
Почему я разработал это обновление
Первоначально я обратился в службу поддержки Elegoo, потому что хотел приобрести оригинальный светодиод насадки в качестве запасной части.
Они предлагали полный блок переднего вентилятора за 19 долларов США или оригинальный блок светодиодов за 2 доллара США. Однако изначально они рекомендовали не отправлять светодиодную сборку отдельно, так как такая маленькая упаковка может легко потеряться при международной доставке. После запроса они были готовы продать его отдельно, но доставка только в Германию была оценена в 18 долларов США.
Это побудило меня разработать простую замену, используя недорогие стандартные 5-миллиметр��вые светодиоды и общедоступные электронные компоненты. Результат не только требует минимальных затрат на изготовление, но также обеспечивает более яркое и равномерное освещение, чем исходный одиночный светодиод.
Особенности
Двойной светодиод диаметром 5 мм
Равномерное освещение с обеих сторон
Встроенные держатели резисторов

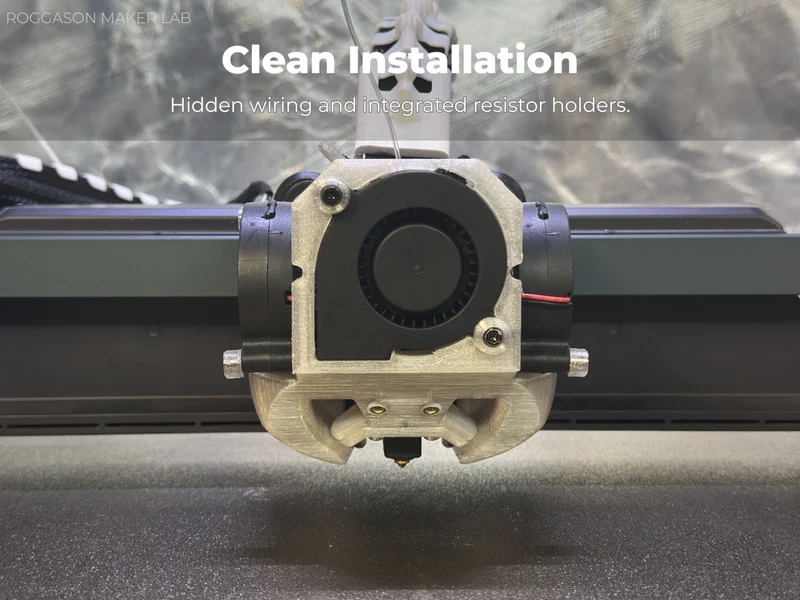

Внутренняя прокладка кабеля

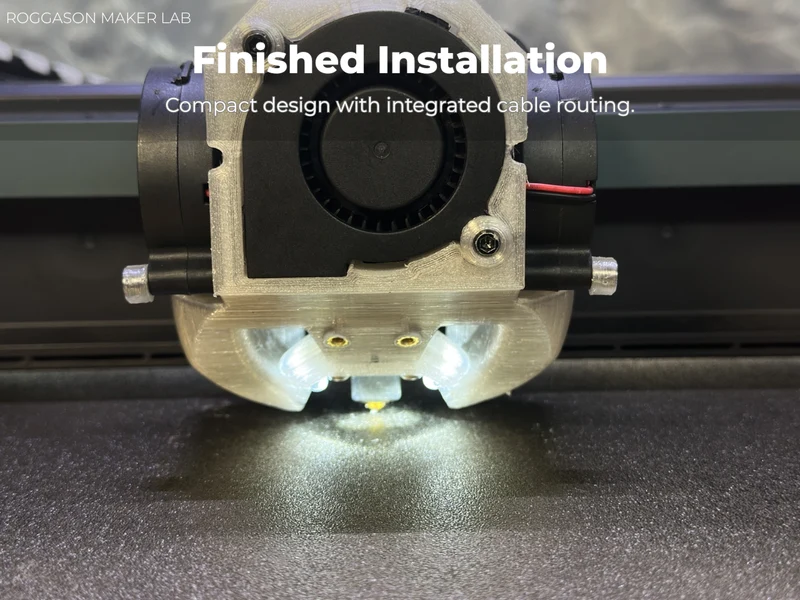

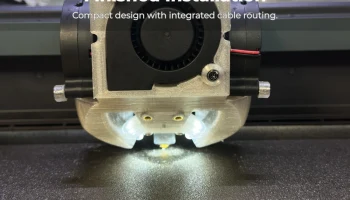

Компактная и чистая установка
Простая сборка
Разработан специально для кожуха SilencedFrost SF 3×5015.
Требуемое оборудование
2 белых светодиода размером 5 мм
Резисторы 2 × 2 кОм
Резисторы 0,5 Вт (проверено)
2 винта с головкой под торцевой ключ M3 × 10 мм
Протестированная конфигурация
Это обновление было протестировано на Elegoo Neptune 4 Plus с использованием оригинального светодиодного источника питания 24 В принтера.
Наилучшие результаты были достигнуты при использовании резисторов сопротивлением 2 кОм/0,5 Вт, обеспечивающих превосходную яркость и сохраняющих при этом прохладу во время непрерывной работы.
В моем первоначальном прототипе использовались резисторы сопротивлением 1 кОм/0,25 Вт. Пока они работали электрически, они стали слишком горячими для длительного использования.
Печать
Требуются опоры.
Для наилучшего качества печати я рекомендую печатать модель, стоя на боку, а не кладя ее ровно. Это обеспечивает более чистые отверстия для светодиодов, более качественные кабельные каналы и более прочную ориентацию слоев вокруг монтажных отверстий.
Поскольку держатель устанавливается вплотную к хотэнду, для его печати следует использовать материал с хорошей термостойкостью.
Рекомендуемые материалы
ПЭТГ
АБС
АСА
ПК
PLA не рекомендуется.
Версия, показанная на фотографиях, была напечатана с использованием самодельной нити из переработанного ПЭТ (rPET), полученной из переработанных бутылок из ПЭТ.
Использование rPET не является обязательным — стандартный PETG также отлично работает.

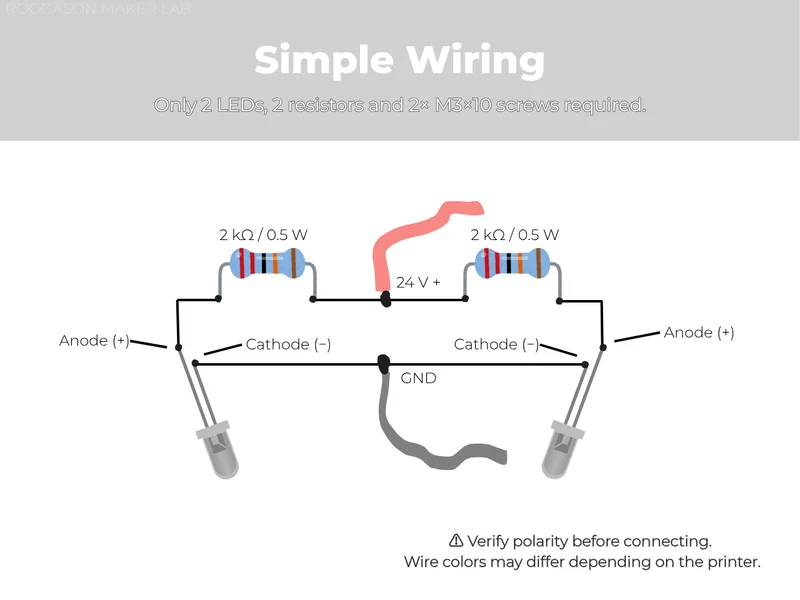

Электропроводка
Каждый светодиод использует свой последовательный резистор сопротивлением 2 кОм.
Обе ветви светодиодов соедините параллельно.
⚠ Важно
На моем Neptune 4 Plus полярность разъема была обратной по сравнению с цветами проводов.
Перед подключением всегда проверяйте полярность с помощью мультиметра. Не полагайтесь исключительно на красный и черный цвета проводов.
Прилагаемая схема подключения отражает полярность, используемую на моем Neptune 4 Plus. Всегда проверяйте полярность на своем принтере перед подключением светодиодов.
Совместимость
Предназначен для кожуха SilencedFrost SF 3×5015:
Элегу Нептун 4
Элегу Нептун 4 Про
Элегу Нептун 4 Плюс
Элегу Нептун 4 Макс
Кредиты
Особая благодарность SilencedFrost за создание превосходного кожуха SF 3×5015, который послужил вдохновением для этого обновления.
