Оконный кабель проходной...

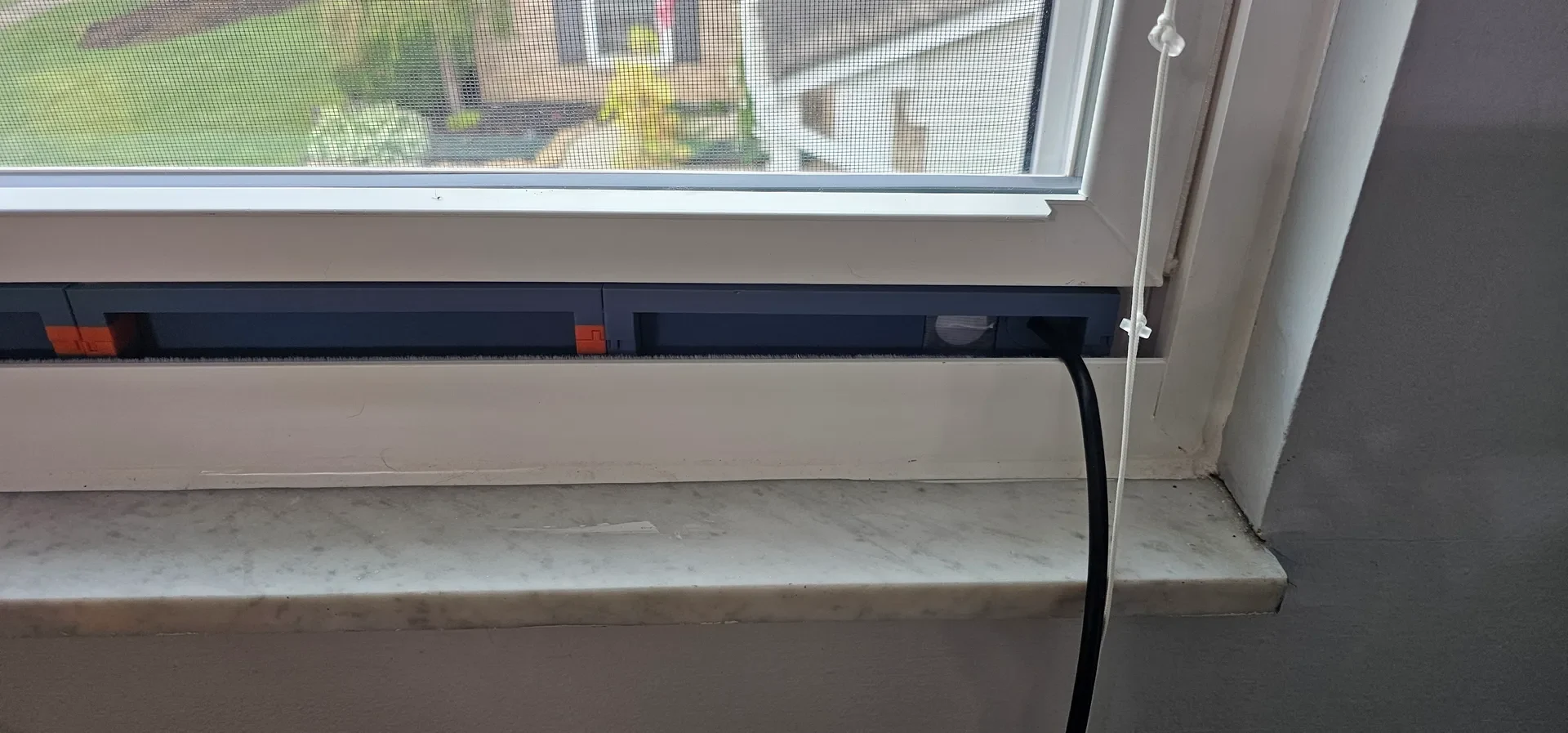

Создал это, потому что мне нужен был лучший проход для моего окна, без использования ленты для герметизации зазора или введения большего количества разъемов, и я хотел, чтобы кабель был защищен от веса окна. Я также знал, что в будущем смогу добавлять или удалять больше кабелей, поэтому решил сделать его полумодульным.

Внутренняя направляющая внешней оболочки имеет ширину 18 см, а ширина заготовок/трапецеидального камня — 3 см, поэтому на одну внешнюю оболочку можно разместить 6 штук в любом порядке. Вы также можете взять заготовку и расширить ее, чтобы заполнить пробел. Чтобы определить размер, подставьте количество кабелей в эту формулу. Ширина = 18-(количество трапецеидальных камней * 30).

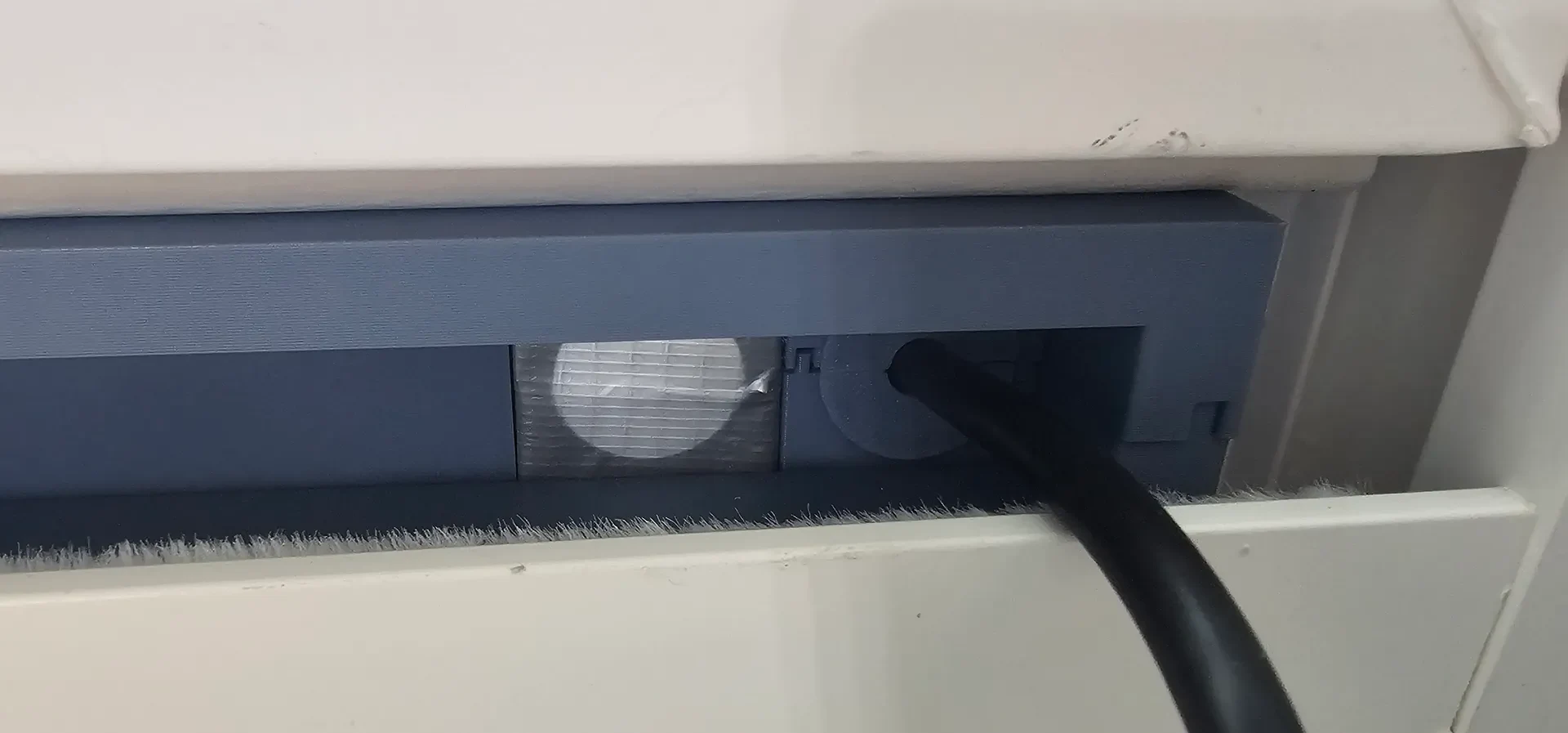

Также имеется втулка для кабеля, чтобы уменьшить зазор вокруг кабеля.

Видео, объясняющее это и то, как сделать собственную втулку для кабеля из пустой модели, будет размещено здесь, как только оно будет выпущено.

ИНСТРУКЦИИ ПО ПЕЧАТИ:

Внешние оболочки, печать 2, они сомкнут оболочку вместе.

Кабель Keystone, отпечаток 2, они соединят корпус вместе.

Кабельная втулка, рисунок 2, они сидят вместе внутри втулки.

Пустой заполнитель, распечатайте 1 на каждый заполняемый слот.
