Корпус балуна QRP...

Обзор

Это корпус балуна QRP, над которым я работаю. В этом нет ничего нового с точки зрения возможностей, но это красивый, компактный пакет, требующий минимального оборудования и простой в сборке. Я планирую использовать это вместе с моей катушечной дипольной системой QRP, чтобы иметь возможность иметь катушки с цветовой кодировкой и элементами, вырезанными для разных диапазонов.

Список запчастей

Примечание. В списке деталей не указано, что потребуется для элементов антенны.

Печатные детали
балун-жилье-body.stl
балун-корпус-винт-кольцо.stl
балун-корпус-диск-insert.stl

Примечание. Высота слоя 0,2 мм позволила мне получить самую гладкую рабочую нить. Кроме того, сетка для balun-housing-screw-ring.stl была увеличена на 0,5 % для улучшения работы резьбы.

Непечатные детали
Винты M3 16 мм с головкой под торцевой ключ (2 шт.)
Гайки М3 (2 шт.)
Шайбы М3 (4 шт.)
Барашковые гайки M3 (2 шт.)
Разъем BNC для монтажа на панели (x1)
Тороид ФТ-140-43 (x1)
Кольцевой разъем 22-16 AWG (2 шт.)
Провод питания 22 AWG (~ 2 фута)
4-дюймовые стяжки (x2)

Сборка

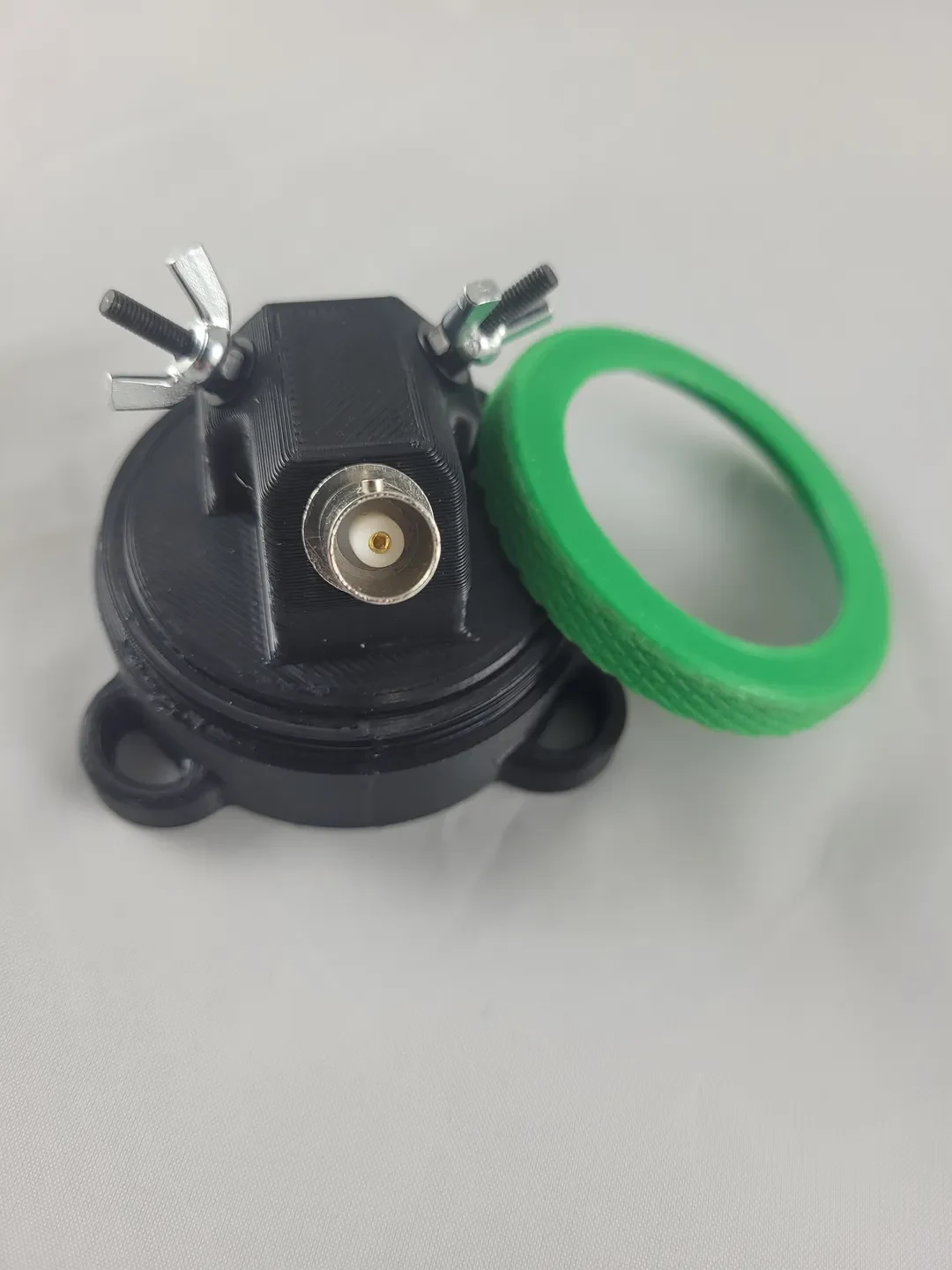

Начните с установки разъема BNC в balun-housing-disc-insert.stl, как показано на рисунках.

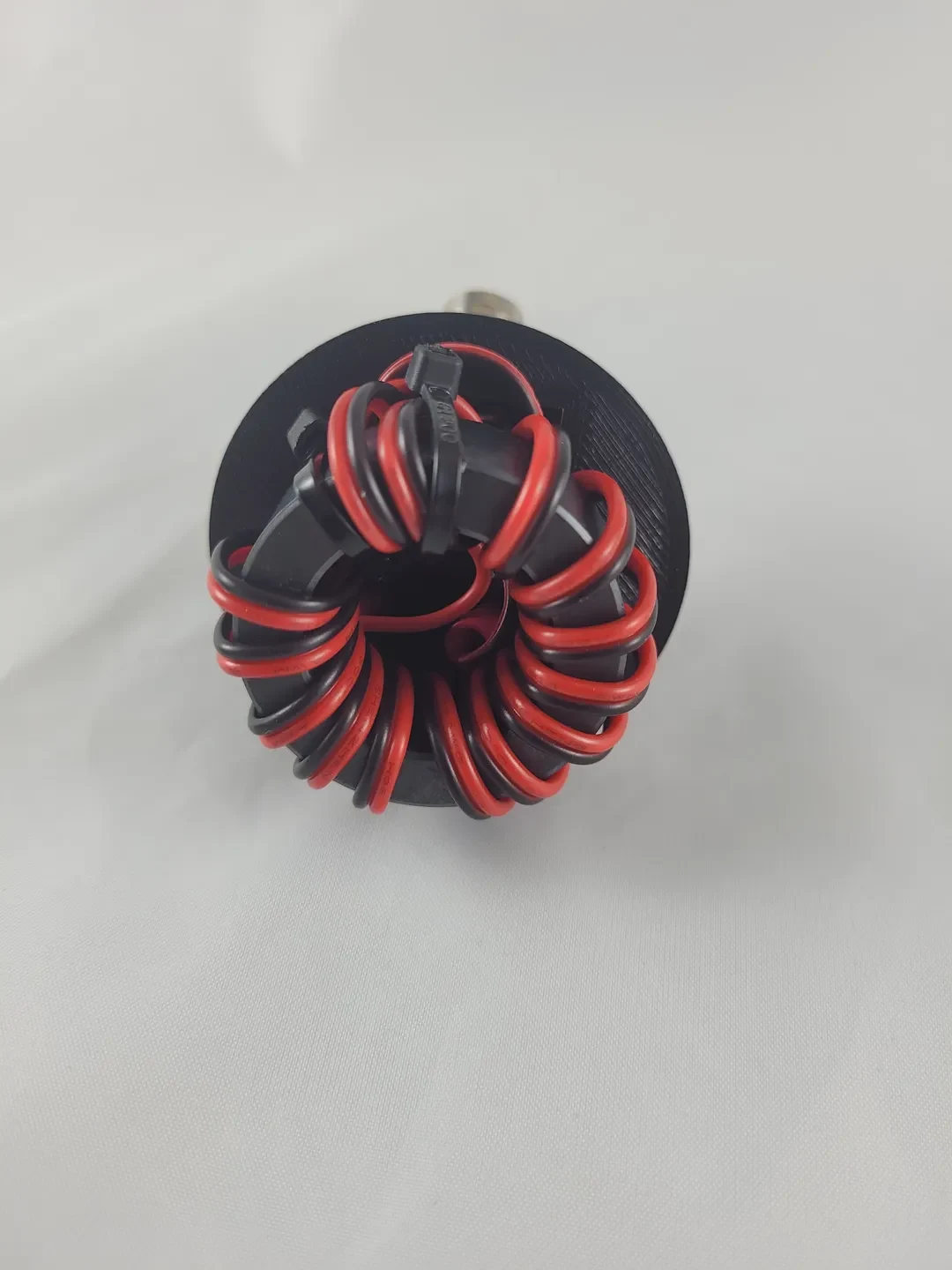

После установки разъема BNC оберните тороид 10-13 витками провода, при необходимости закрепив его стяжками. (На фотографиях у меня 14 витков; я читал, что более 13 витков могут вызвать паразитную емкость, но для моих нужд он работает нормально. Это больше касается сборки корпуса, чем конструкции самого балуна.)

Затем разделите обернутые провода на одном конце, зачистите их и обожмите кольцевые разъемы. Я обрезал часть изоляции с кольцевых разъемов, но после сборки не думаю, что это необходимо. В качестве альтернативы можно использовать неизолированные кольцевые разъемы, если вас беспокоит пространство.

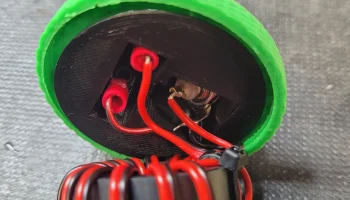

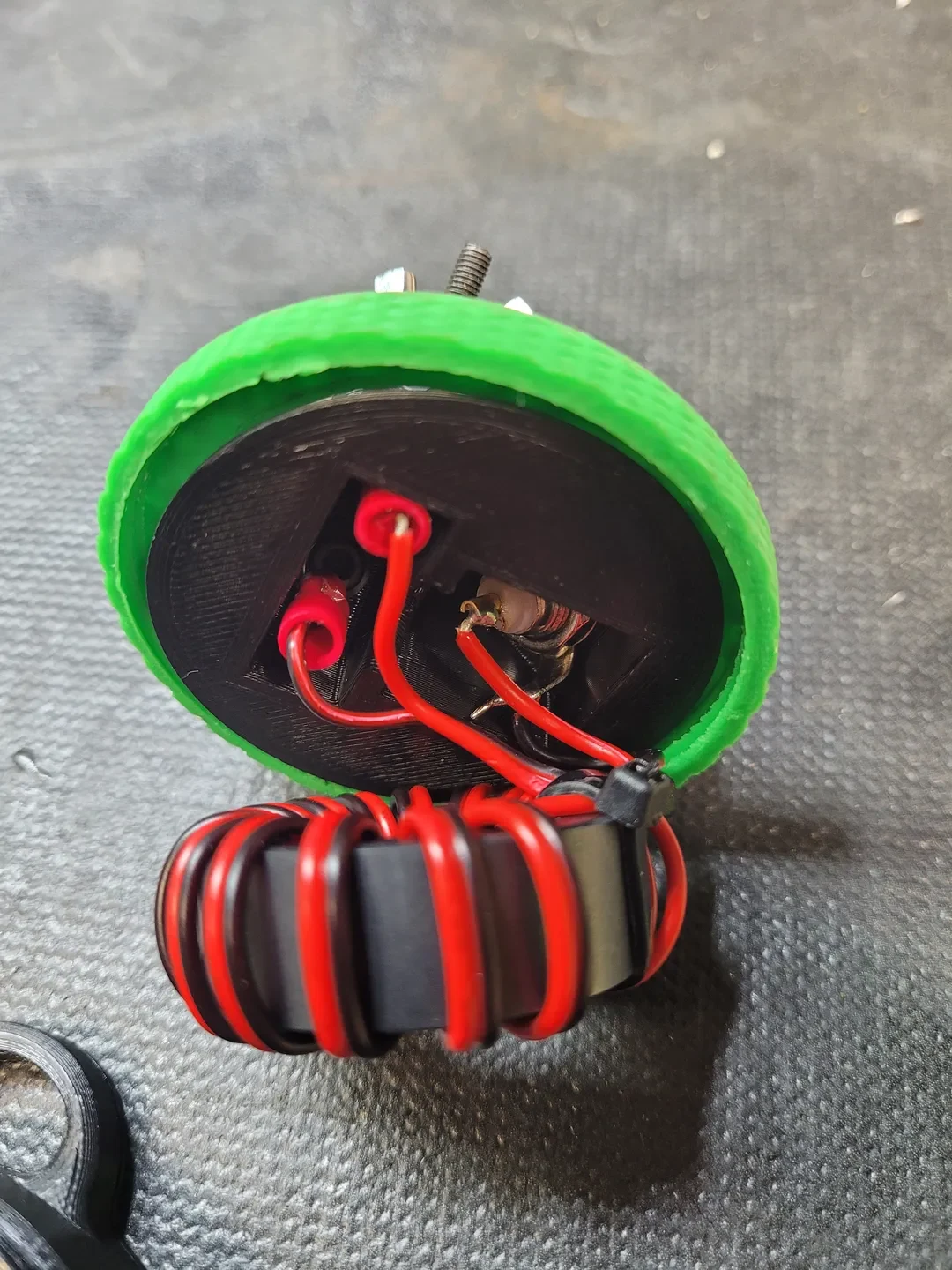

Разделите провода на другом конце, зачистите их и припаяйте к разъему BNC (один к центру, другой к земле).

Завершите сборку дисковой/тороидальной части корпуса, установив кольцевые соединители с помощью крепежа M3; наденьте один кольцевой разъем на винт М3, после этого наденьте шайбу и проденьте его внутрь одного из монтажных отверстий. Закрепите его с другой стороны шайбой и гайкой и затяните. Завершите эту сторону, добавив барашковую гайку, и повторите процесс для другой стороны.

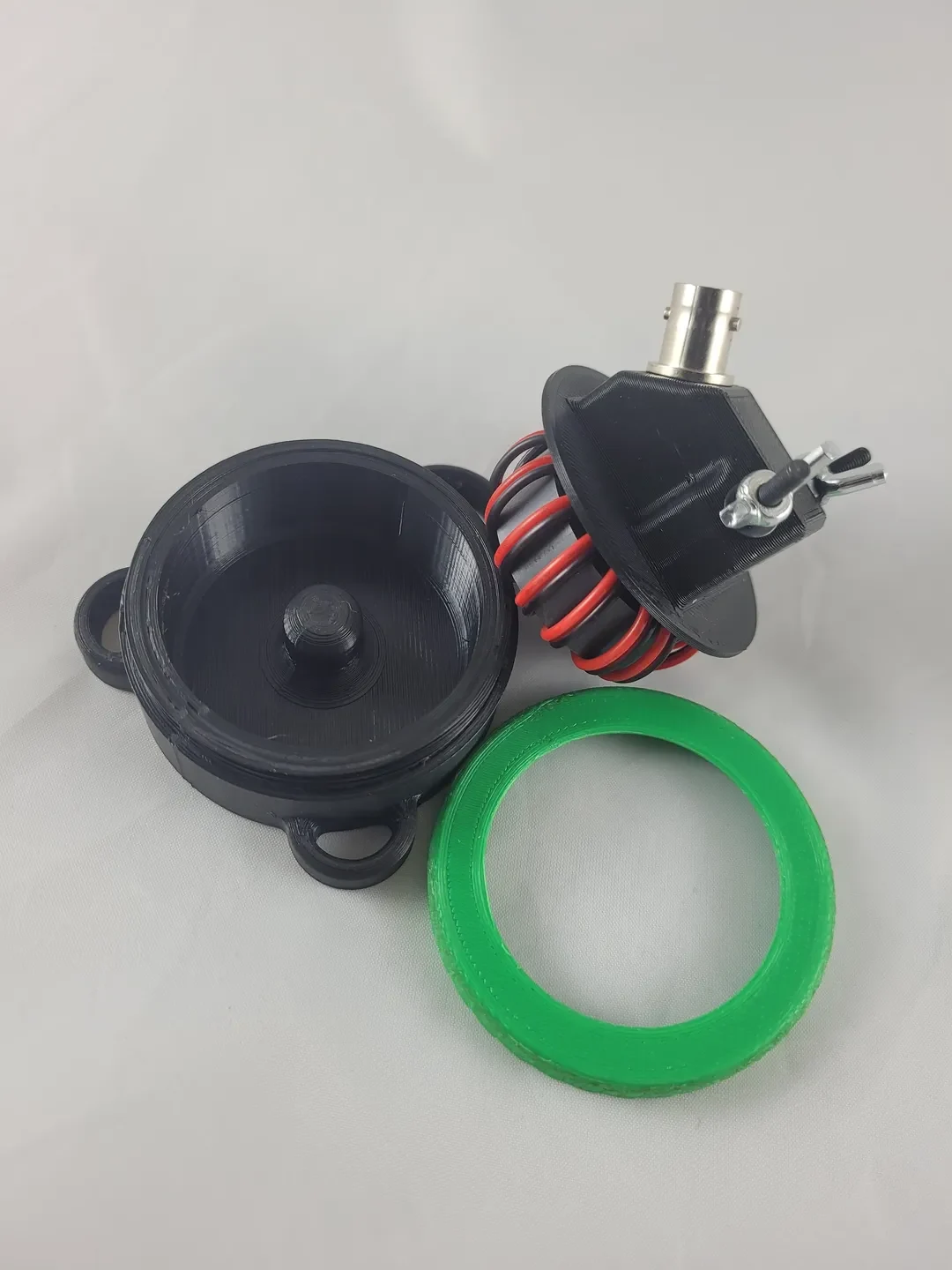

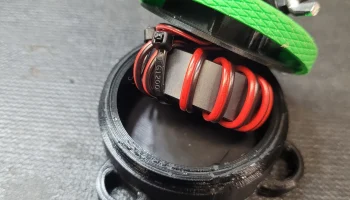

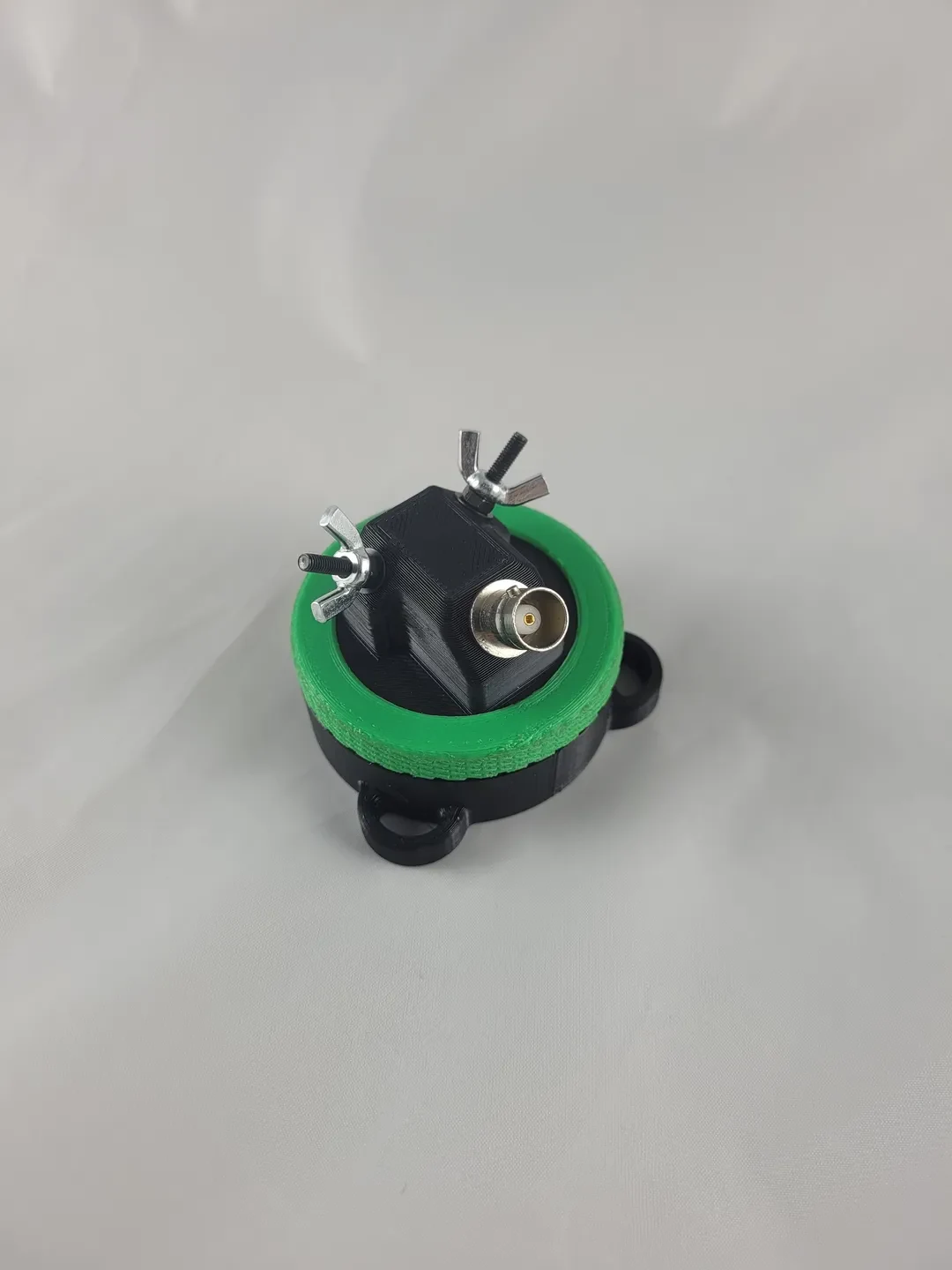

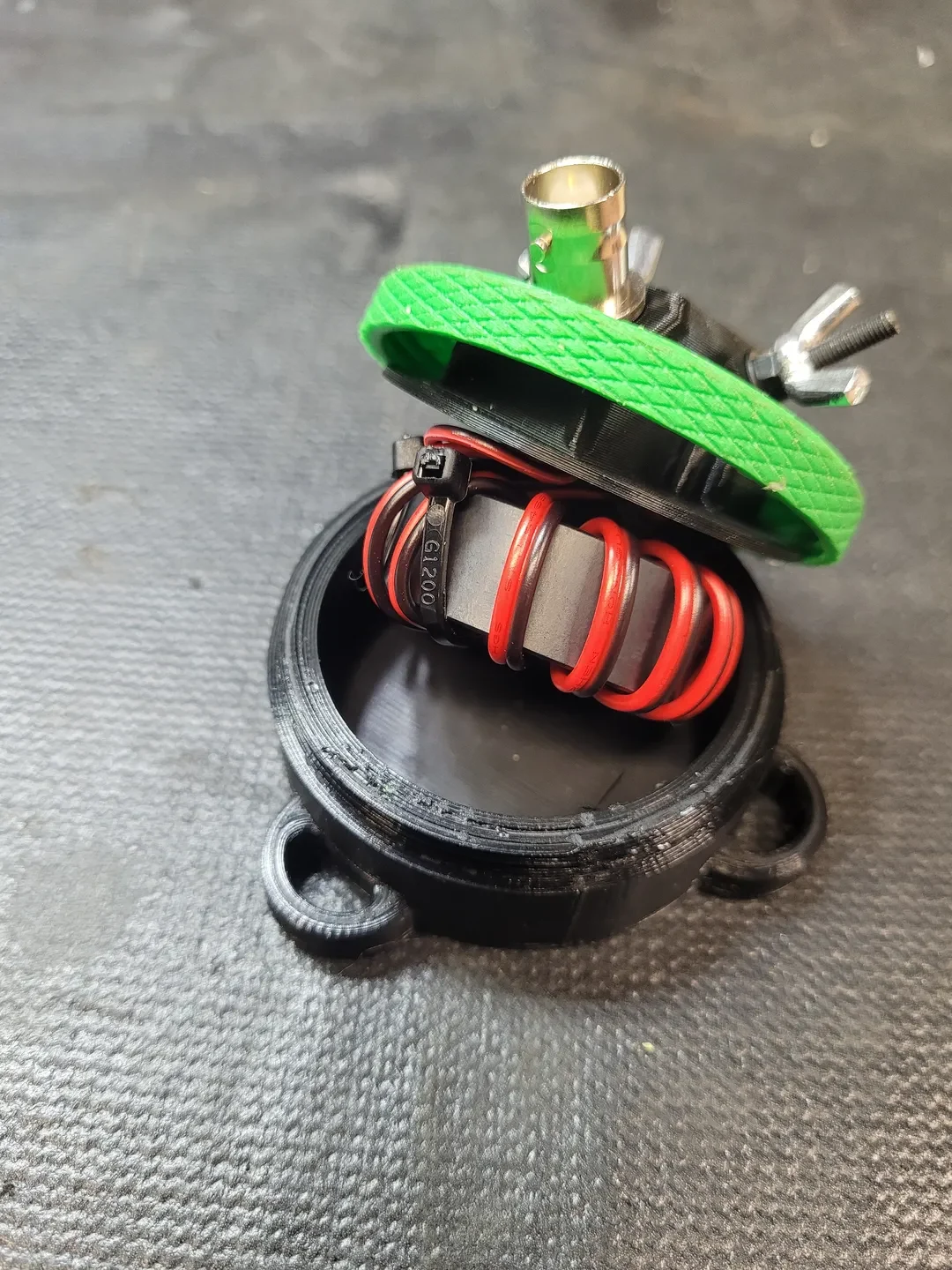

После того, как деталь диска будет готова, поместите обернутый тороид в корпус корпуса и установите диск в углубление для него. Навинтите кольцо на диск и затяните, чтобы завершить корпус балуна.
