Дипольный центральный изолятор......

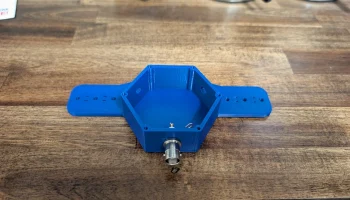

Это напечатанный на 3D-принтере центральный изолятор для создания дипольной антенны. В комплект входят две версии: одна для разъема SO-239 и одна для разъема BNC.

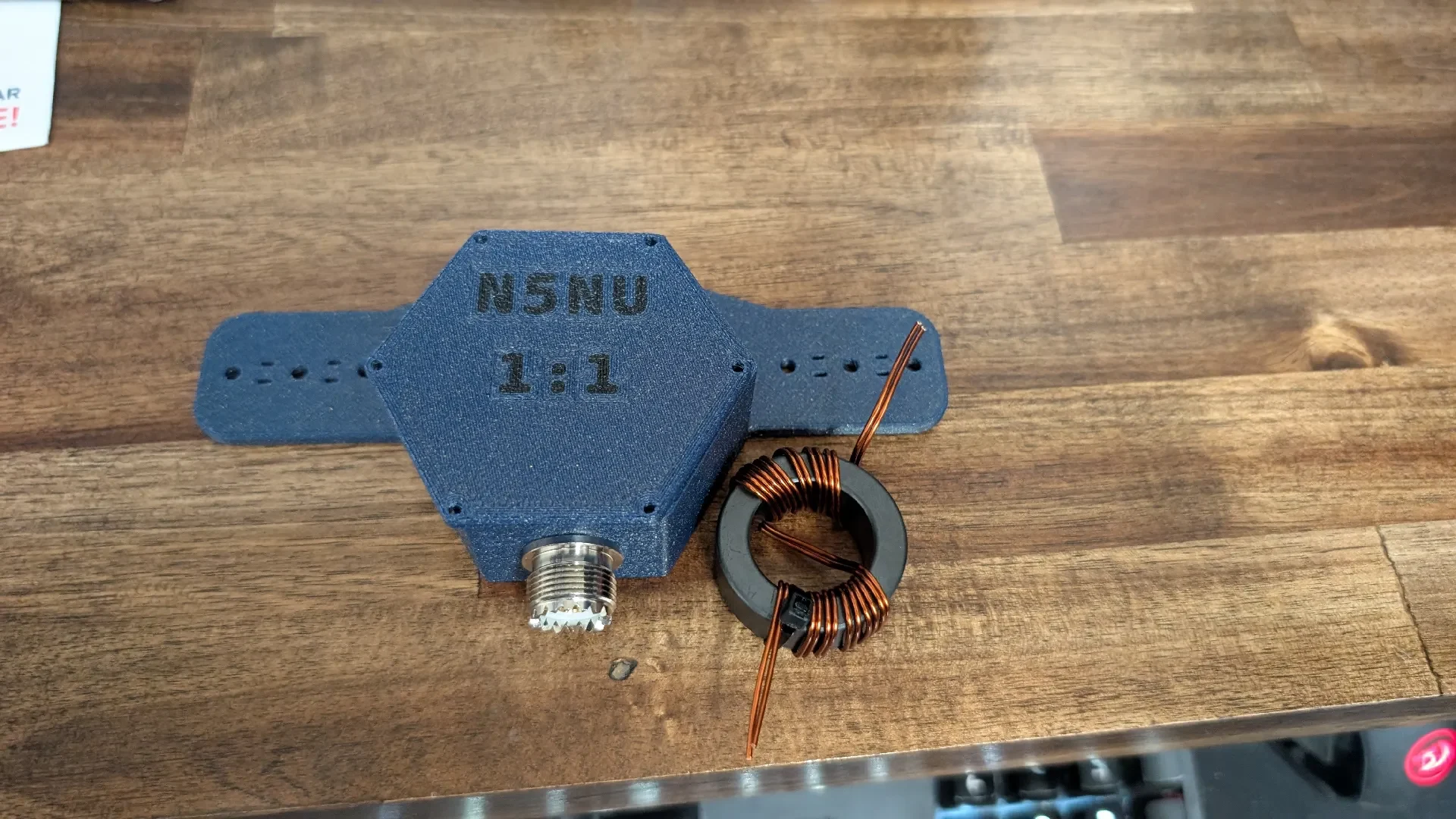

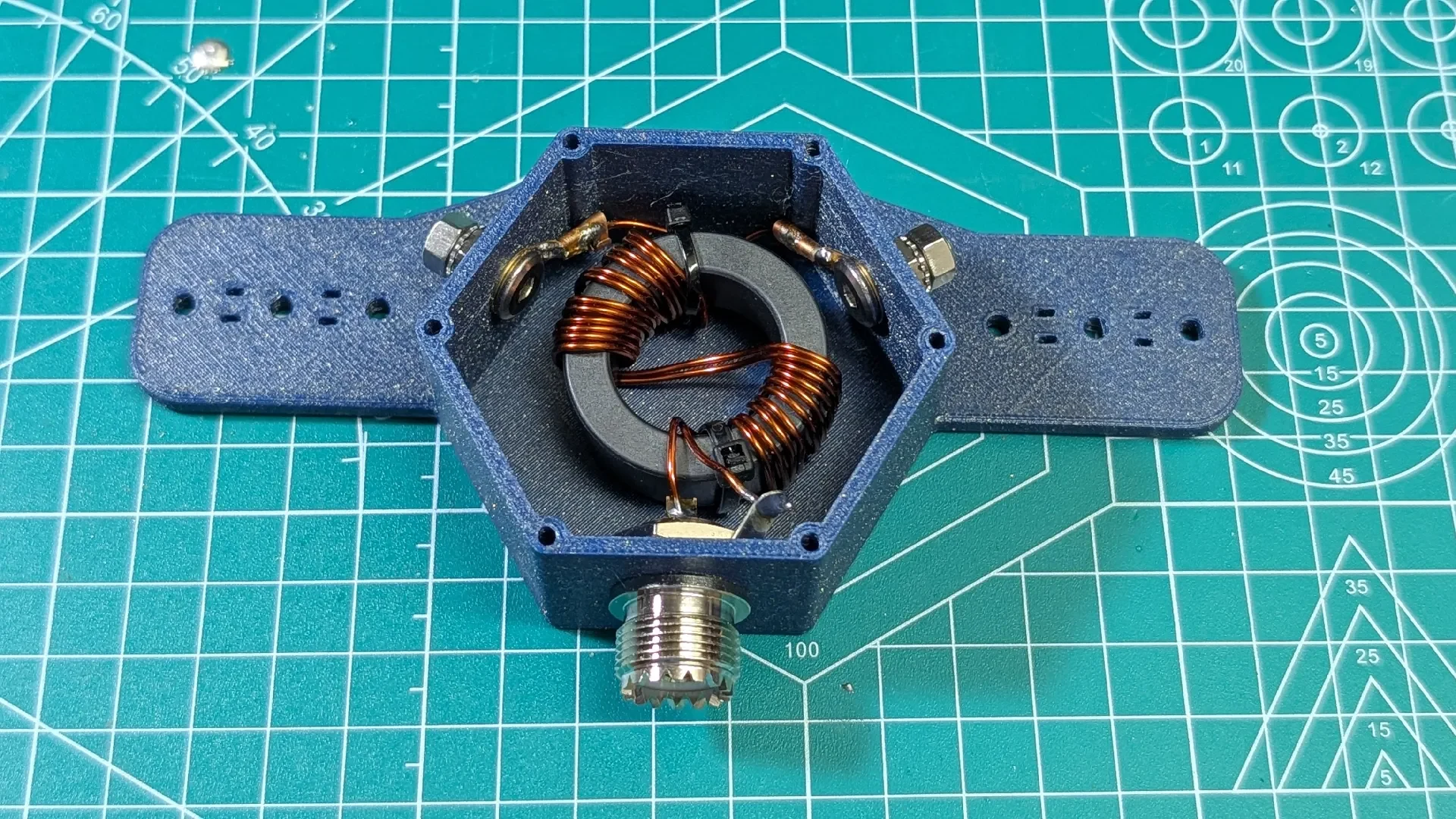

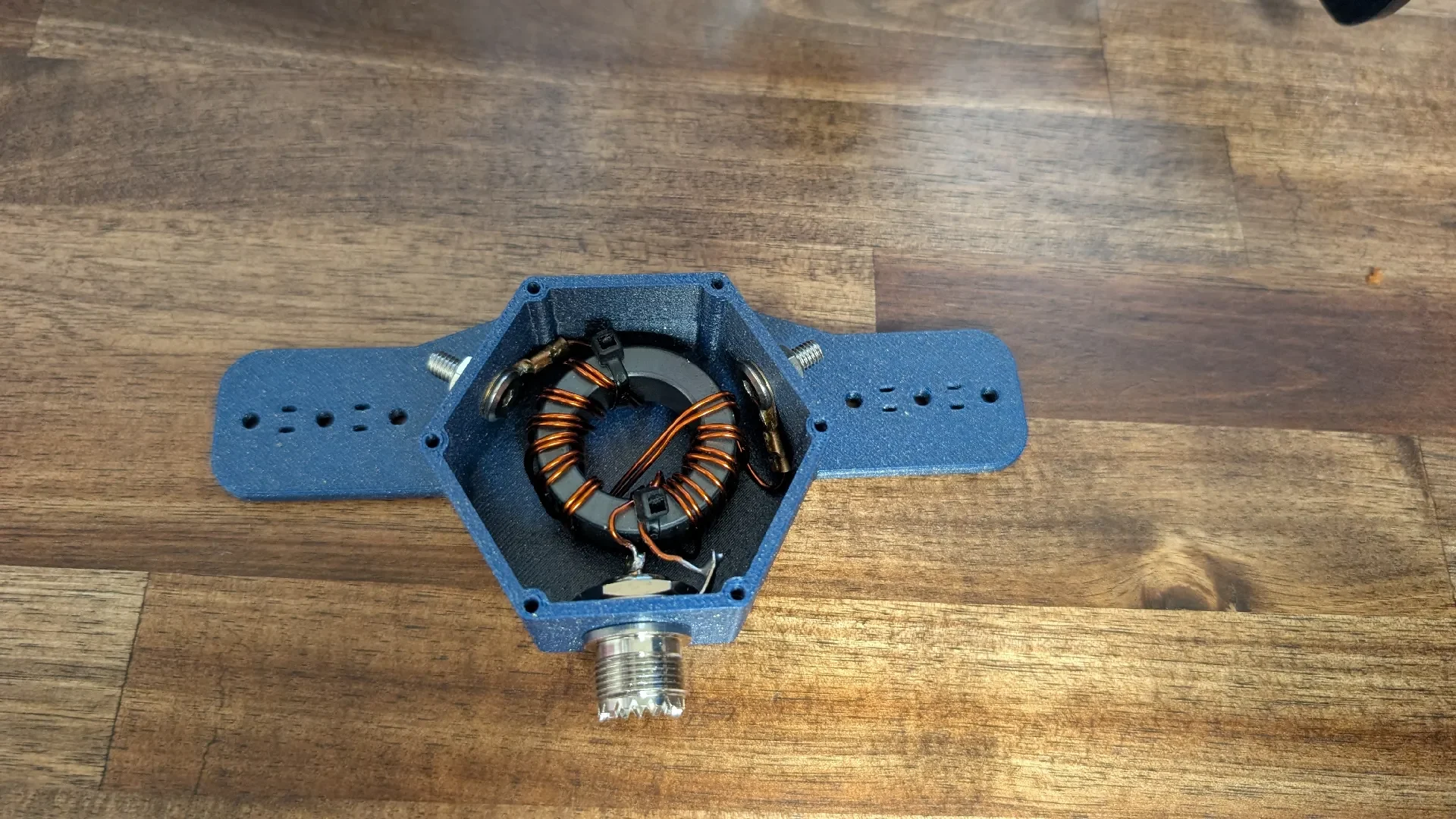

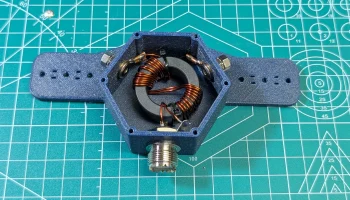

В корпусе имеется место для токового балуна 1:1. Я использовал тороид FT140-43 с 12 бифилярными витками.

Используемое оборудование:

Винты М3 для крышки.

Винты и гайки М5 для точек подключения антенного элемента.

Части:

Разъем SO-239: https://amzn.to/4v4gf1t

Разъем BNC: https://amzn.to/4fBxDFZ

Тороид FT140-43: https://www.digikey.com/short/f7zjnmjm

Винты М3 и М5: https://amzn.to/4aHzDJh

Гайки М5: https://amzn.to/4v49sEY

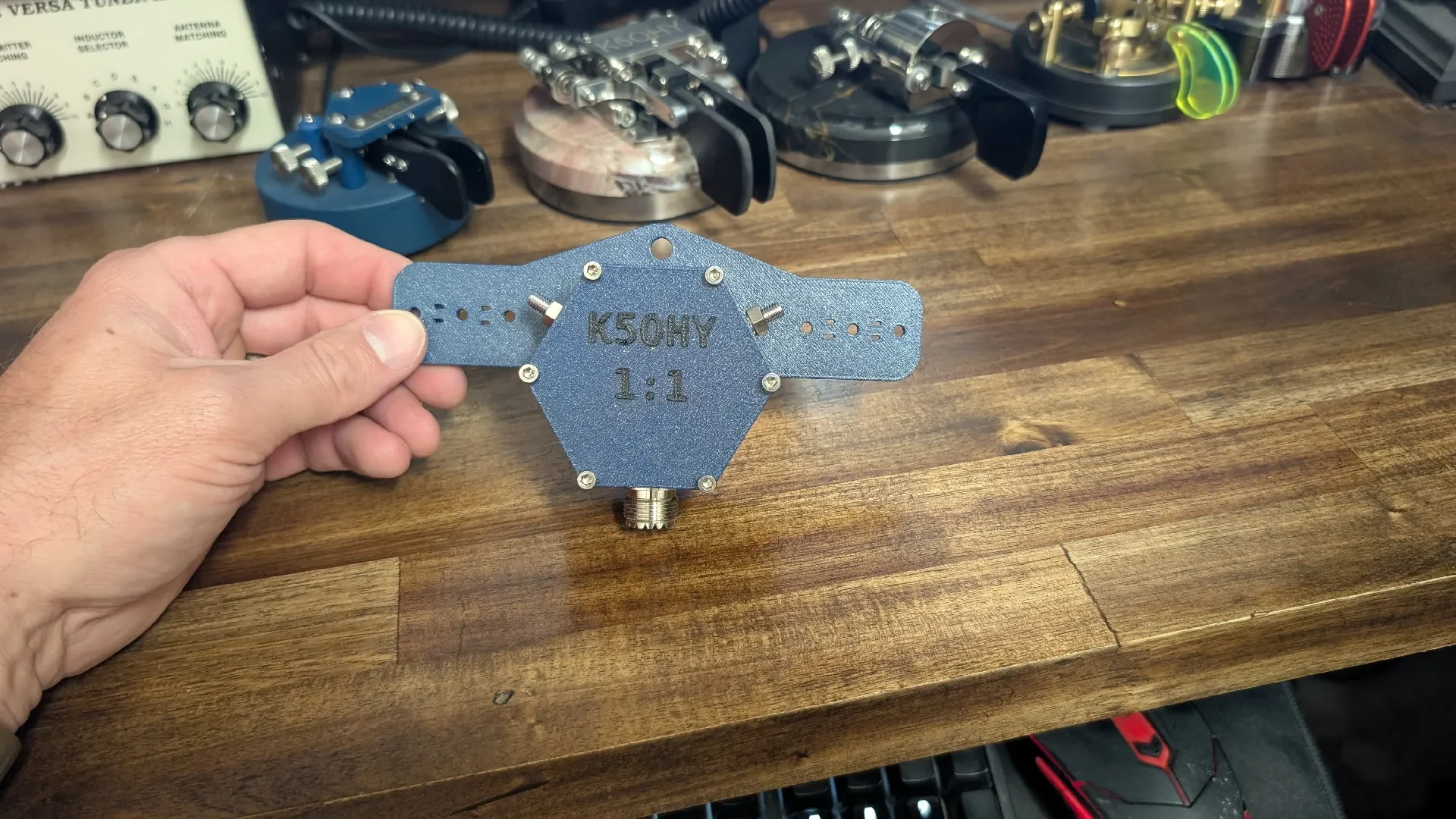

Антенные провода подключаются к крепежу M5 на каждой стороне корпуса. Разъем и балун монтируются внутри, а крышка крепится винтами М3.
