Ссылка Диполь...

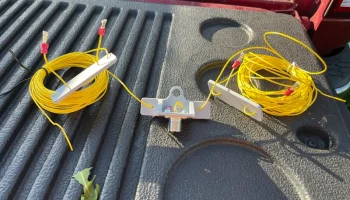

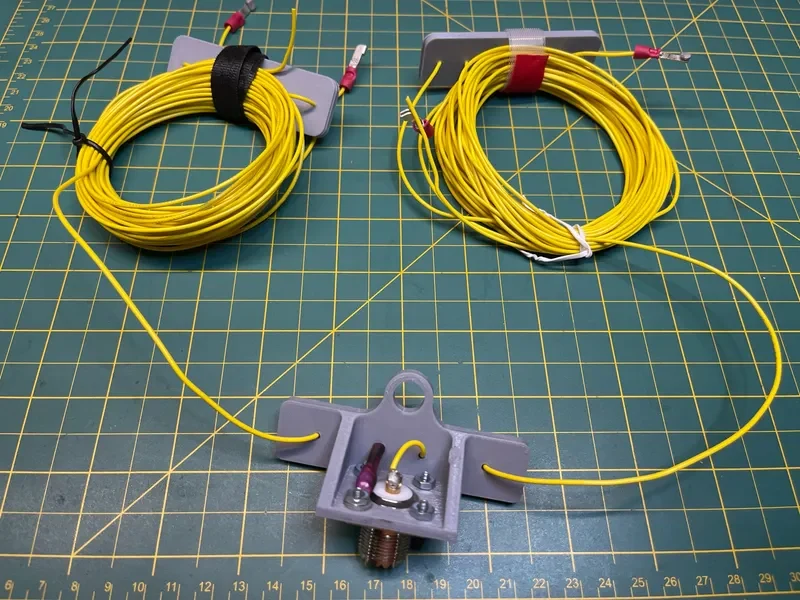

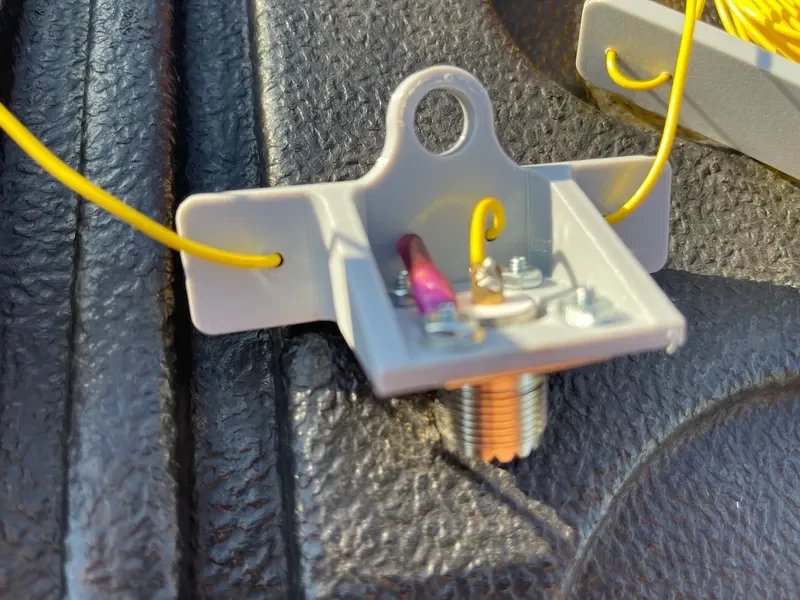

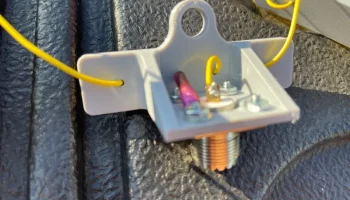

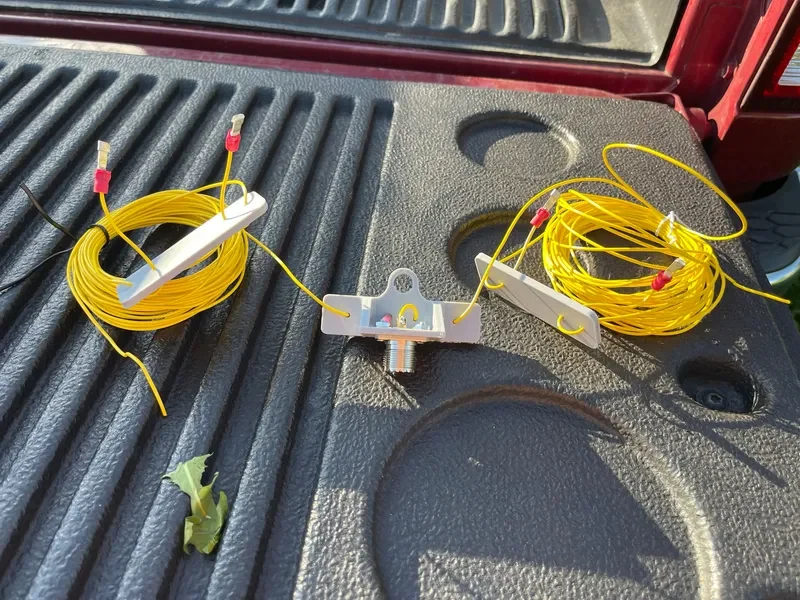

Я хотел построить диполь линии связи для операций Parks On The Air, который был бы легким и простым в установке. Я разработал эти детали на основе многожильного провода 22 калибра и разъема SO-239 для крепления на перегородке.

Используйте на концах любой разъем, который вам нужен; Я выбрал блейд-коннекторы, которые нашел в Интернете, но подойдет все. Я видел, как на них раньше использовались силовые столбы Anderson и разъемы RCA.

В концевых частях есть дополнительное отверстие, так что вы можете вставить поддерживающую веревку, если натягиваете ее в перевернутой V-образной конфигурации, как это делаю я.

Антенна, которую я сделал, есть на 20 и 40 метров. Это всего лишь два отрезка провода по 5 метров для 20 метров и два отрезка провода по 5,1 метра для удлинения до 40 метров. Если вы соберете это, сначала проверьте его на 20 метрах, чтобы снизить КСВ.

При печати не требуются опоры.

РЕДАКТИРОВАНИЕ: добавлена ​​версия v2 центральной части с отверстиями сзади, через которые может пройти узкий конец складного флагштока.
