Патч-антенна с круговой поляризацией, RHCP и LHCP......
Общий

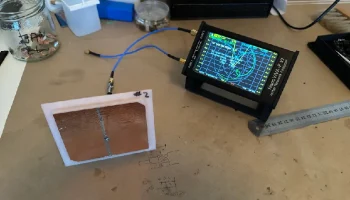

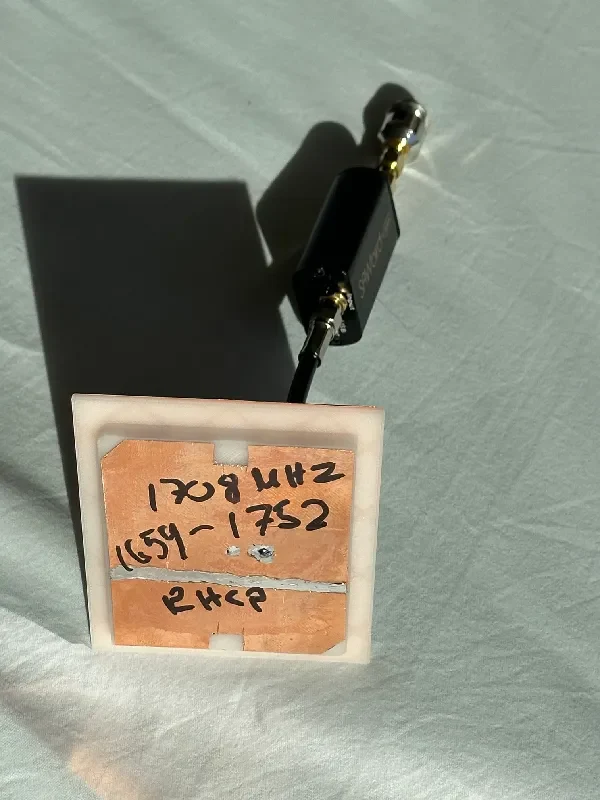

Модель и несколько файлов для печати для приема спутникового сигнала в L-диапазоне на частоте 1700 МГц и одного Inmarsat на частоте 1540 МГц. Могут быть сгенерированы и другие частоты.
Модель является параметрической, и другие частоты могут быть сгенерированы непосредственно в FreeCAD: входные переменные: Er + f0 + подложкаHeight. Отверстие размещается в точке с сопротивлением 50 Ом не от центра, рассчитывается Zin для подачи кромки. Ширина полосы оценивается и может контролироваться по высоте подложки.
Печать и строительство
Следуйте инструкциям здесь https://sa0pej.wordpress.com/3d-print-and-build-patch-antenna/
История версий
15.09.2024 Первый выпуск
16 сентября 2024 г. Исправлен расчет полосы пропускания в таблице FreeCAD => МГц.
29 сентября 2024 г. Исправлена подача коаксиального зонда для лучшего соответствия (отклонение 1-2 мм на частоте 1700 МГц).
Переделаны все элементы с 5% заполнением гироида в 3мф.
Ограничение
Чтобы найти оптимальную поляризацию, подрежьте углы и сравните усиление поляризации по горизонтали и вертикали.

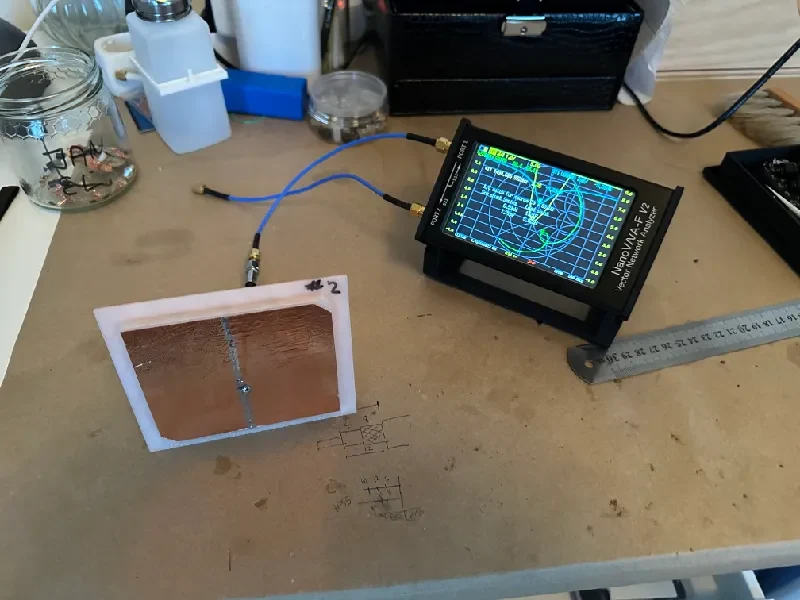

Моя антенна стала эллиптической с разным усилением на 3 дБ в горизонтальном и вертикальном направлении. Тест здесь.
