Балун для антенн...

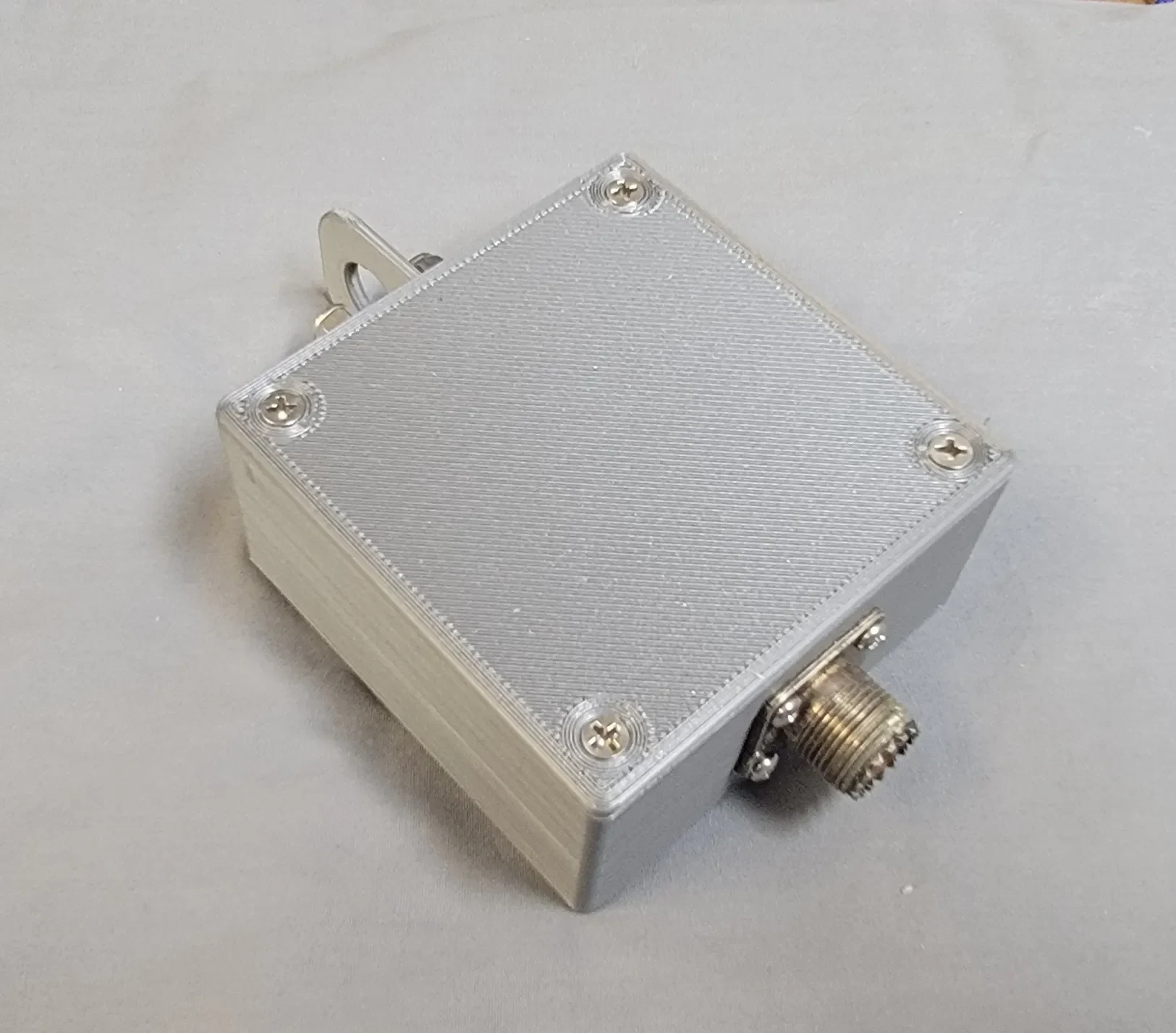

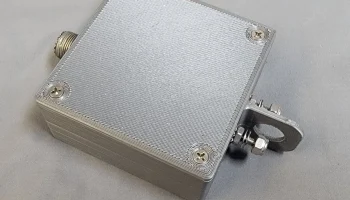

Этот корпус был разработан для размещения тороидального симметрирующего устройства или трансформатора для согласования с передающей антенной. Он был разработан для ядер диаметром 61 мм. Существует две версии: одна с разъемами SO-239 на каждом конце, другая с разъемами SO-239 и клеммными болтами на другом для крепления к диполю. У него также есть подвеска, так как я уверен, что болты не выдержат нагрузки от диполя, поэтому его следует монтировать под центральным изолятором.
Крышка крепится винтами с плоской головкой из нержавеющей стали 1/2 дюйма №6.

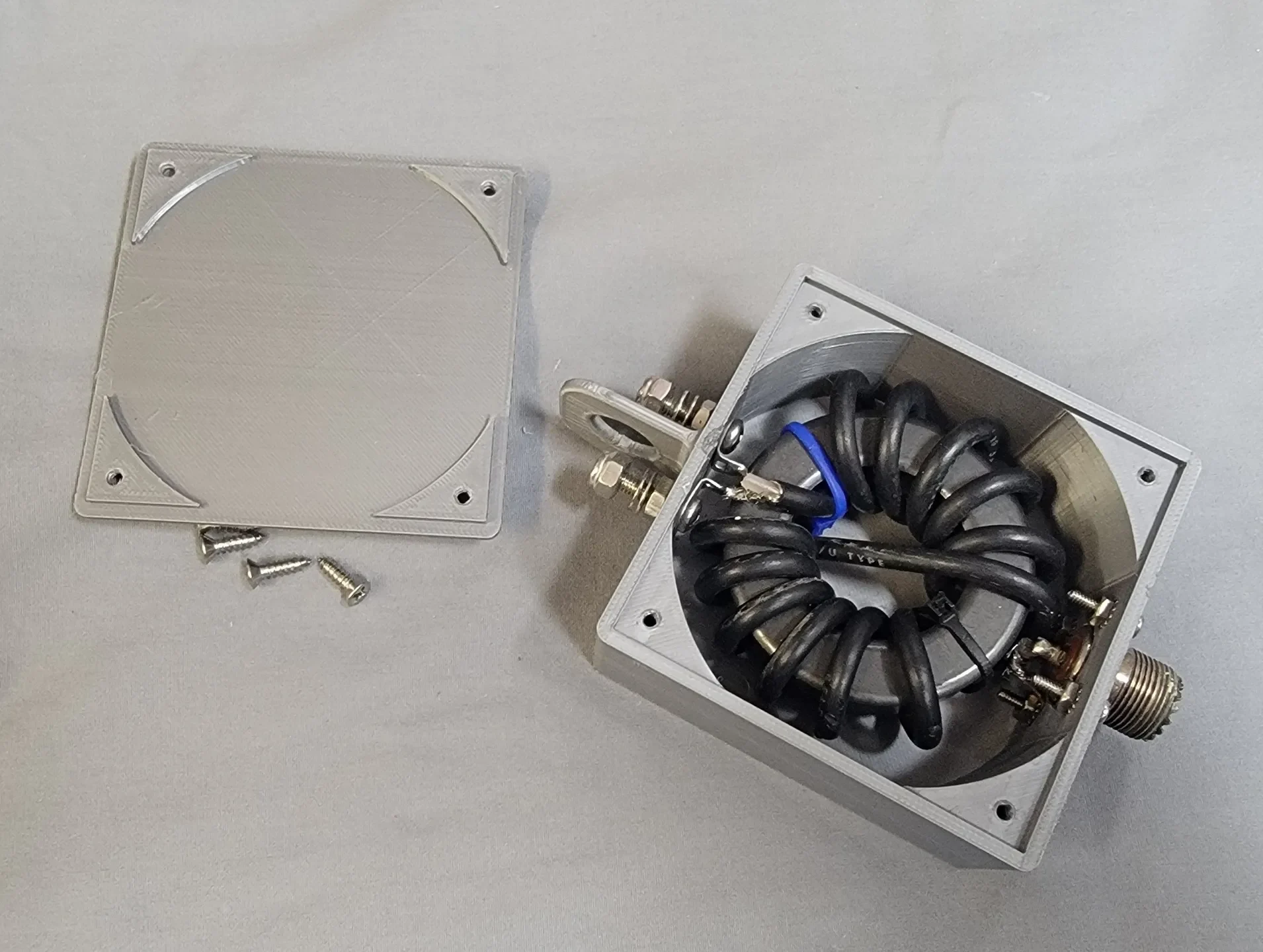

Показанный трансформатор представляет собой балун тока Guanella 1:1, описанный VK6YSF. Я планирую использовать его в линии передачи для перехода с коаксиальной линии на лестничную.

Используйте PETG, чтобы удержаться снаружи. Никакой поддержки не требуется. Опубликуйте свою работу!
