Крепление антенны на штативе и оттяжка/радиальный адаптер...

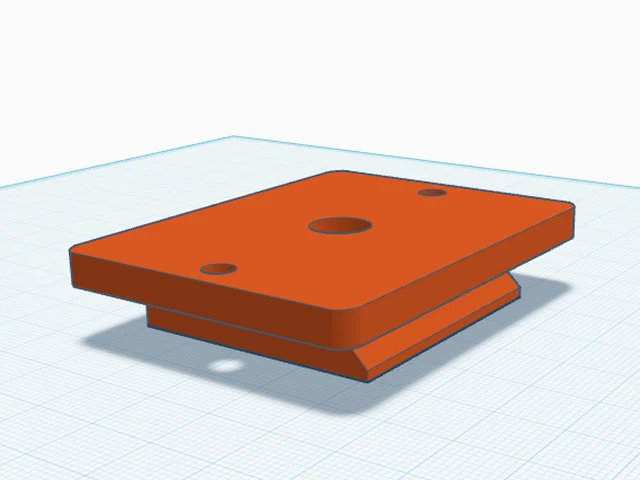

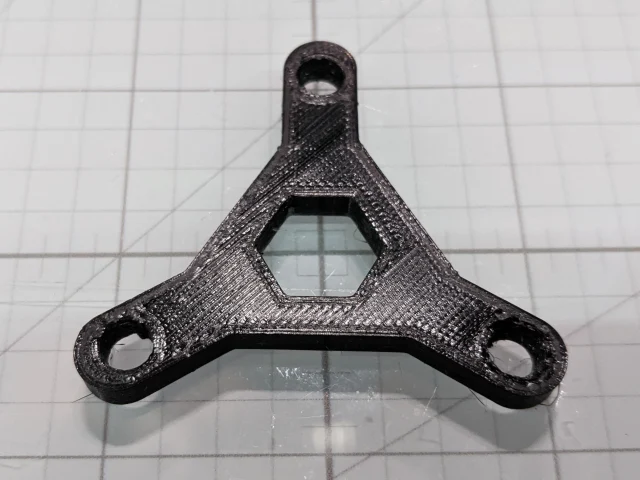

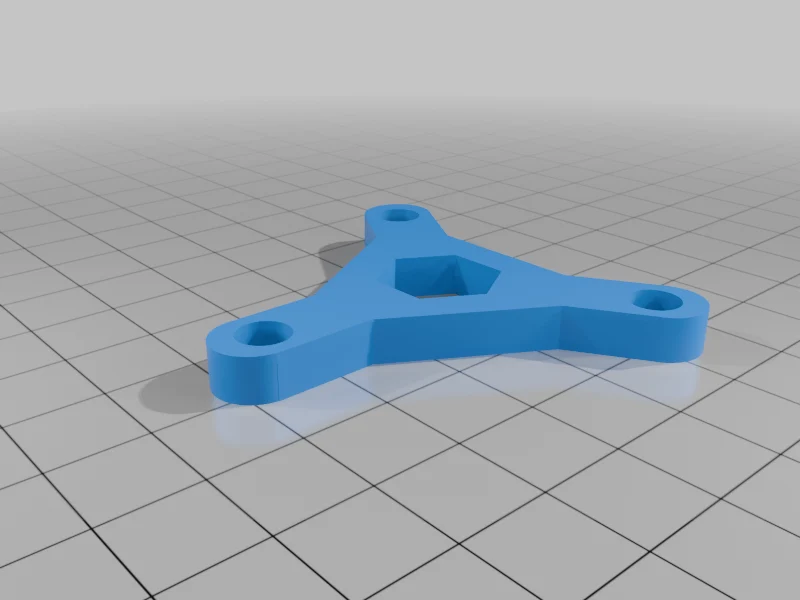

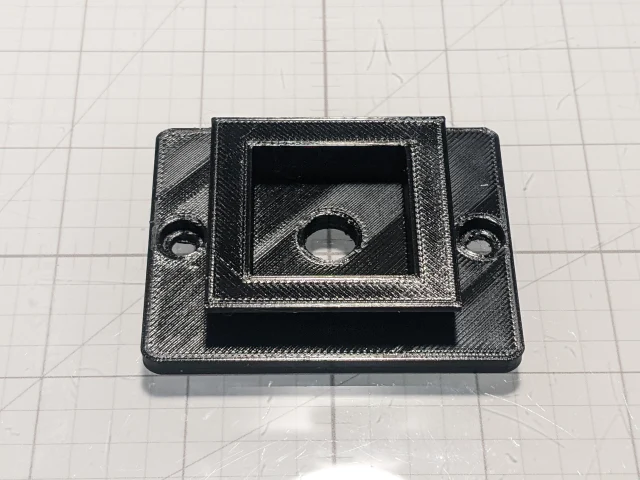

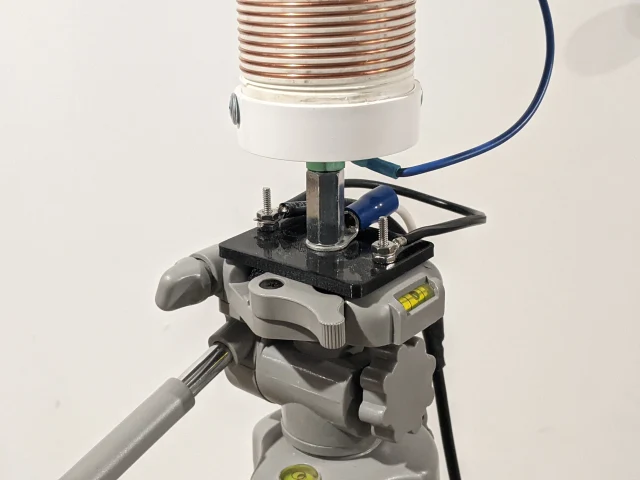

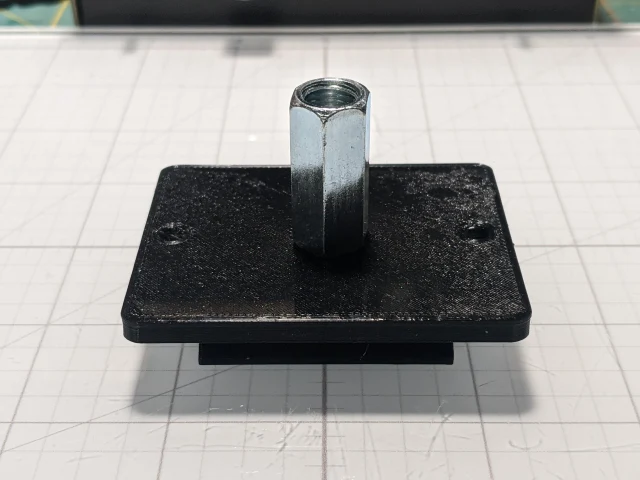

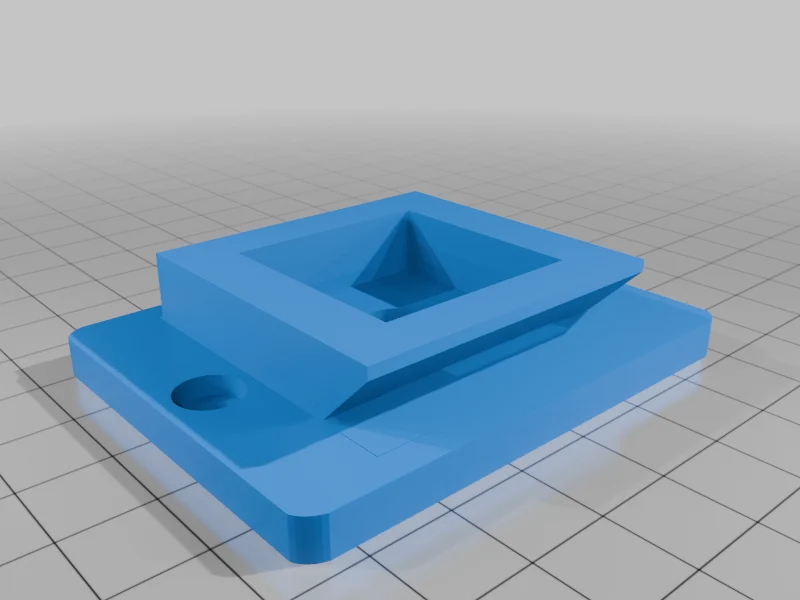

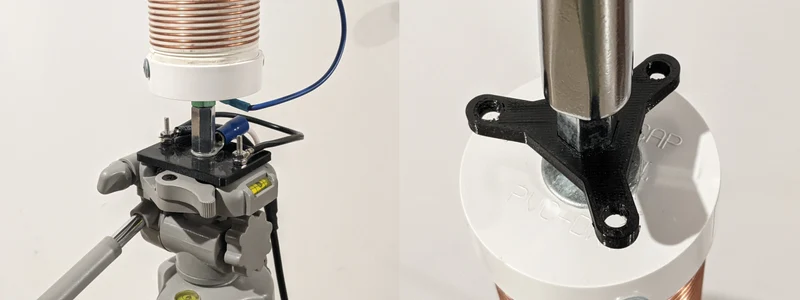

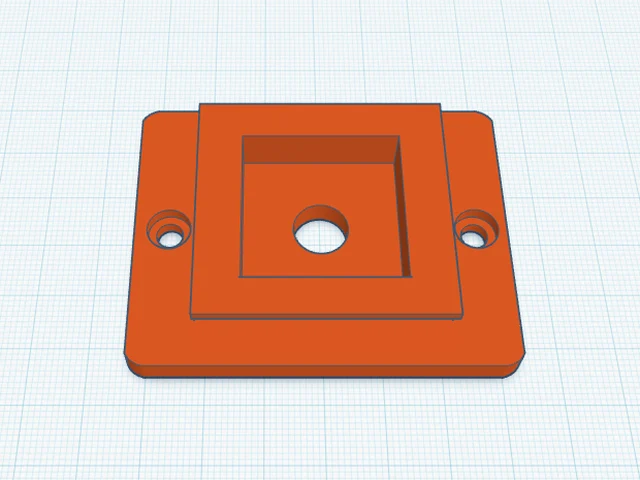

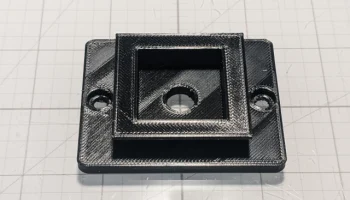

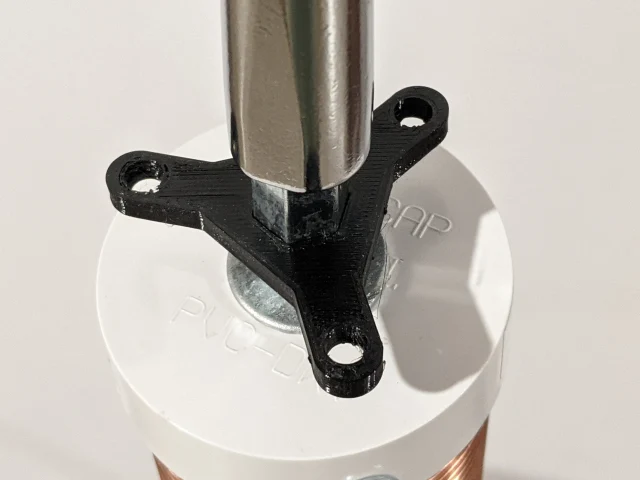

Я изготовил этот штатив для вертикальной антенны для своей старой модели Targus TGT-58TR для портативной радиолюбительской работы. Крепление предназначено для использования с имеющимся у меня оборудованием 3/8-24 (телескопические антенны и нагрузочные катушки). В дополнение к центральному отверстию 3/8 дюйма в два отверстия меньшего размера можно вместить крепежные элементы 6-32 или 8-32 для крепления радиальных проводов заземления. Каждое отверстие утоплено на нижней стороне крепления для установки заподлицо головки крепежного винта 6-32. Также в комплект поставки входит адаптер, который устанавливается на шестигранную гайку с резьбой 3/8x24 или шестигранную муфту (изолируется от нее) для добавления оттяжек или радиалов заземления у основания вертикали. приводной элемент. Оба файла напечатаны с помощью PETG.

Категория: 3D-печать
