Портативная вертикальная антенна с загрузочной катушкой 4...

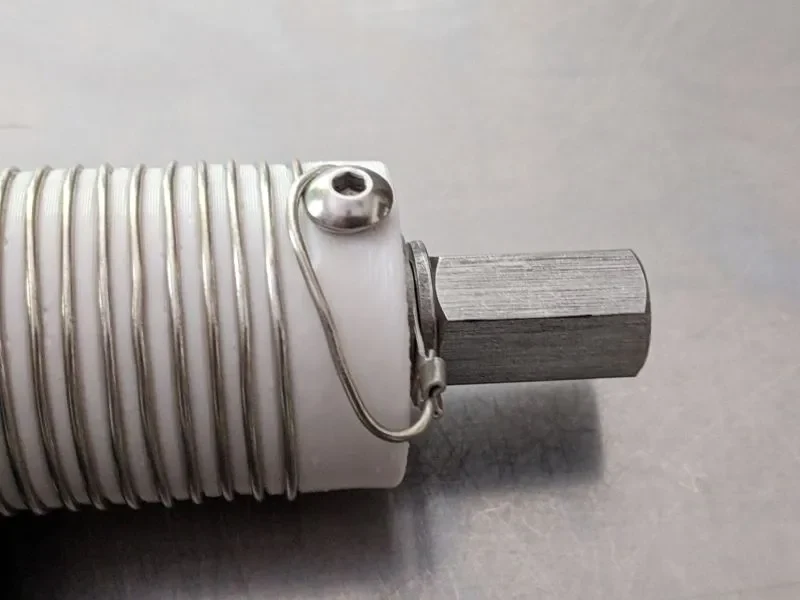

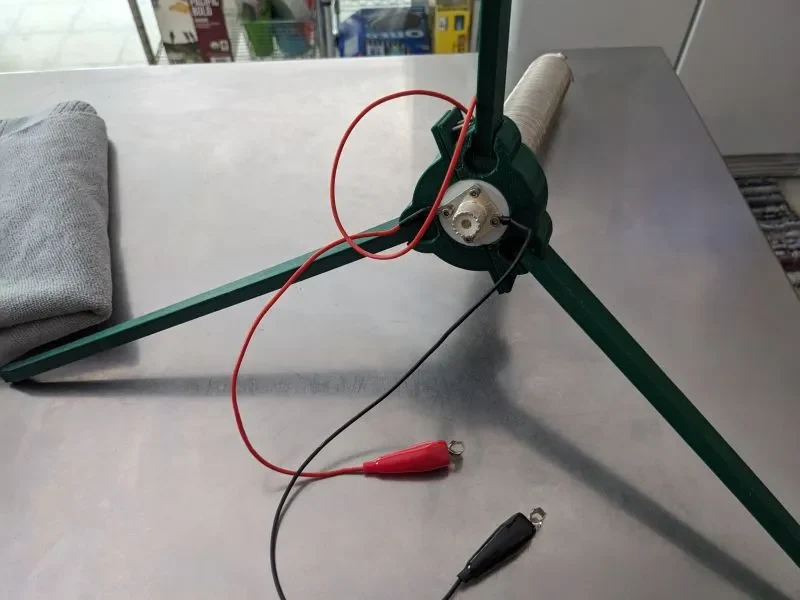

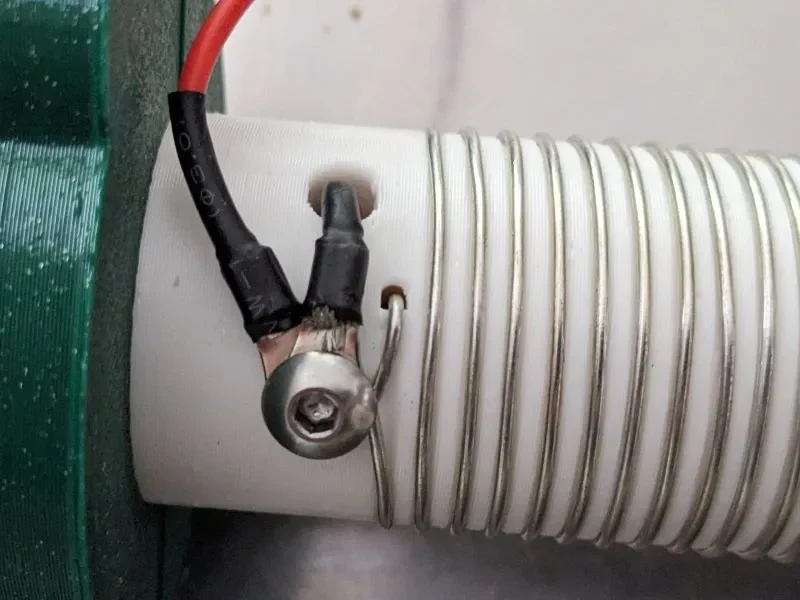

Эта модель представляет собой основание нагрузочной катушки 46 мкГн для портативной вертикальной антенны со штативом. В конструкции используется крепление на шасси SO239 и имеется резьба для насадок 3/8-24. При сборке штатива и ножек используются винты М3. В качестве анкеров для провода катушки используются винты M5 с полукруглой головкой. На контактном кольце использован аккумуляторный контакт Keystone 209. Для катушки необходимо 38+ футов калибра 16 AWG. На более ранних моделях я использовал луженый медный провод 16 AWG. При необходимости я рекомендую обжимные кольцевые клеммы.
Я рекомендую использовать удлинитель резьбы 3/8-24, чтобы обеспечить возможность снятия/замены штыревых фитингов без потенциальных проблем, связанных с пластиковой резьбой. Я обнаружил, что это недорогая версия удлинителей резьбы 3/8-24: https://www.amazon.com/dp/B08W56Y1WQ.

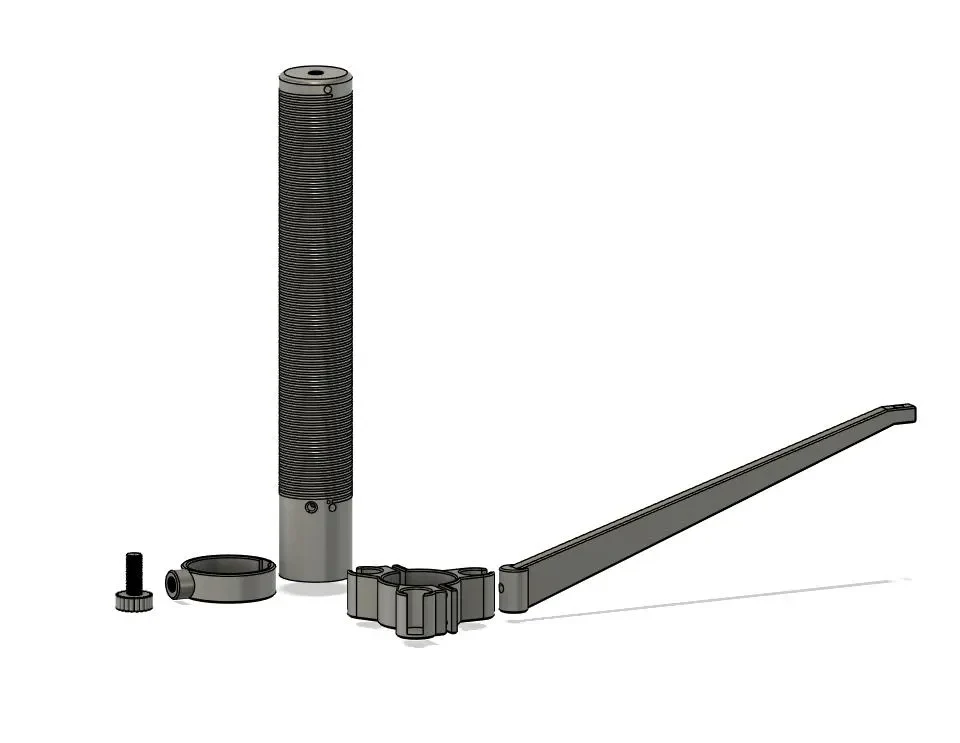

Включены исходные файлы Fusion 360 и файлы STEP.
ПРИМЕЧАНИЕ. Длина рулона составляет 315 мм. Требуется принтер, способный печатать такую высоту, или компонент придется распечатать из двух частей. При печати разделенной версии рулона печатайте разделенными сторонами вверх. Модель дюбеля, помещенная в соответствую��ие отверстия, может использоваться для выравнивания и армирования в сочетании с клеем CA.
Эту модель я еще не распечатывал. Это вариант модели 26 мкГн, которую можно найти здесь: https://www.printables.com/model/875179-portable-loading-coil-vertical-antenna.

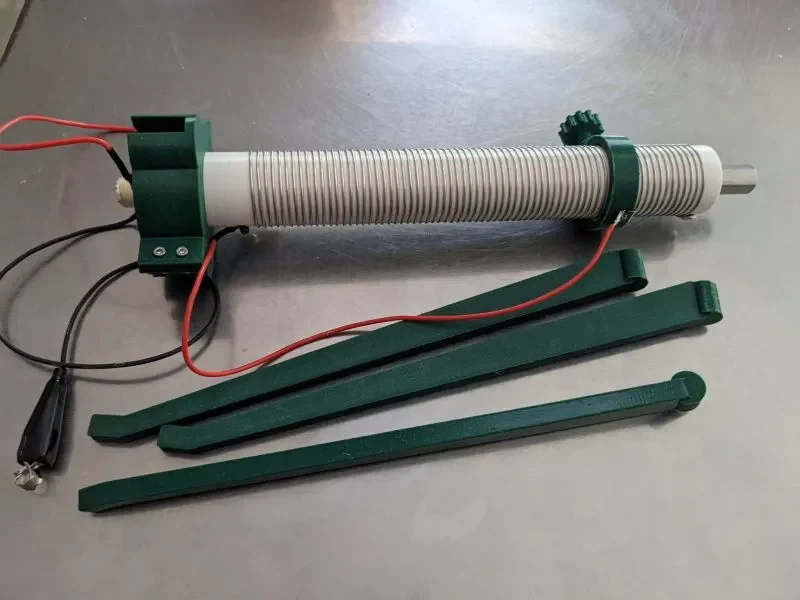

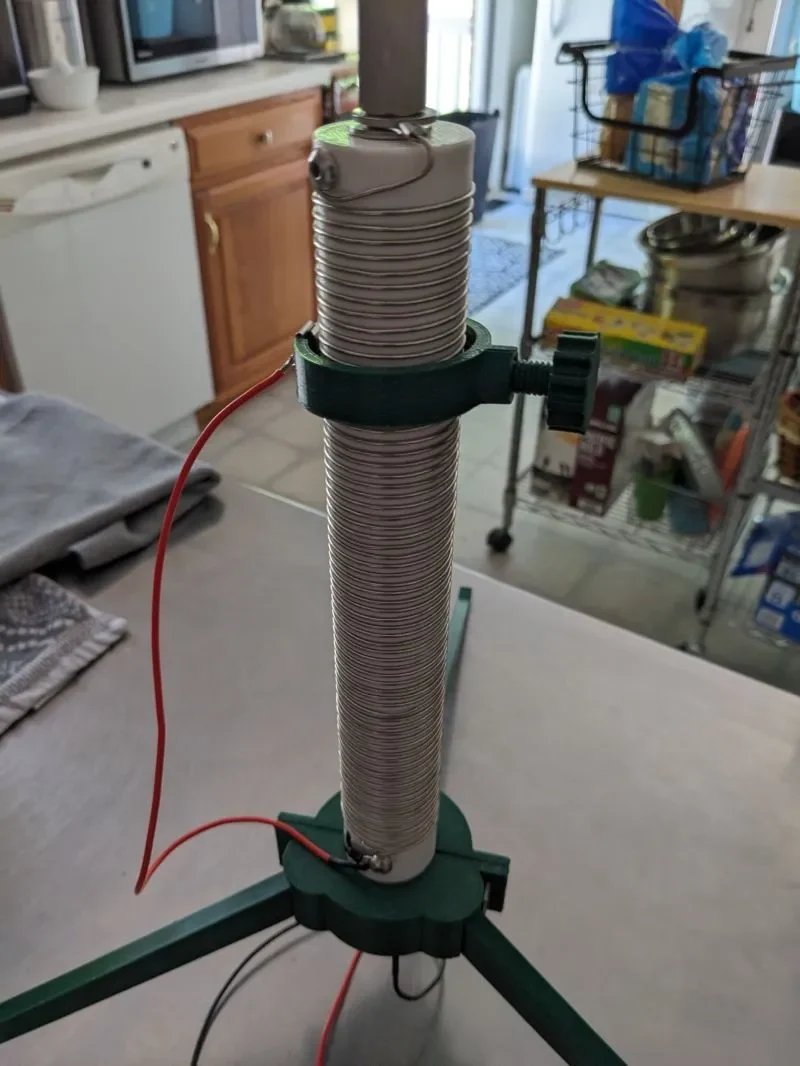

Фотографии взяты из сборки 26 uH, но детали конструкции также применимы и к этой версии модели.
