Антенное крепление BNC для быстрозажимного зажима Irwin...
Для использования только с легкими QRP-антеннами (MFJ-1899T, Elecraft AX1/AX2). Хорошо работает с PLA.

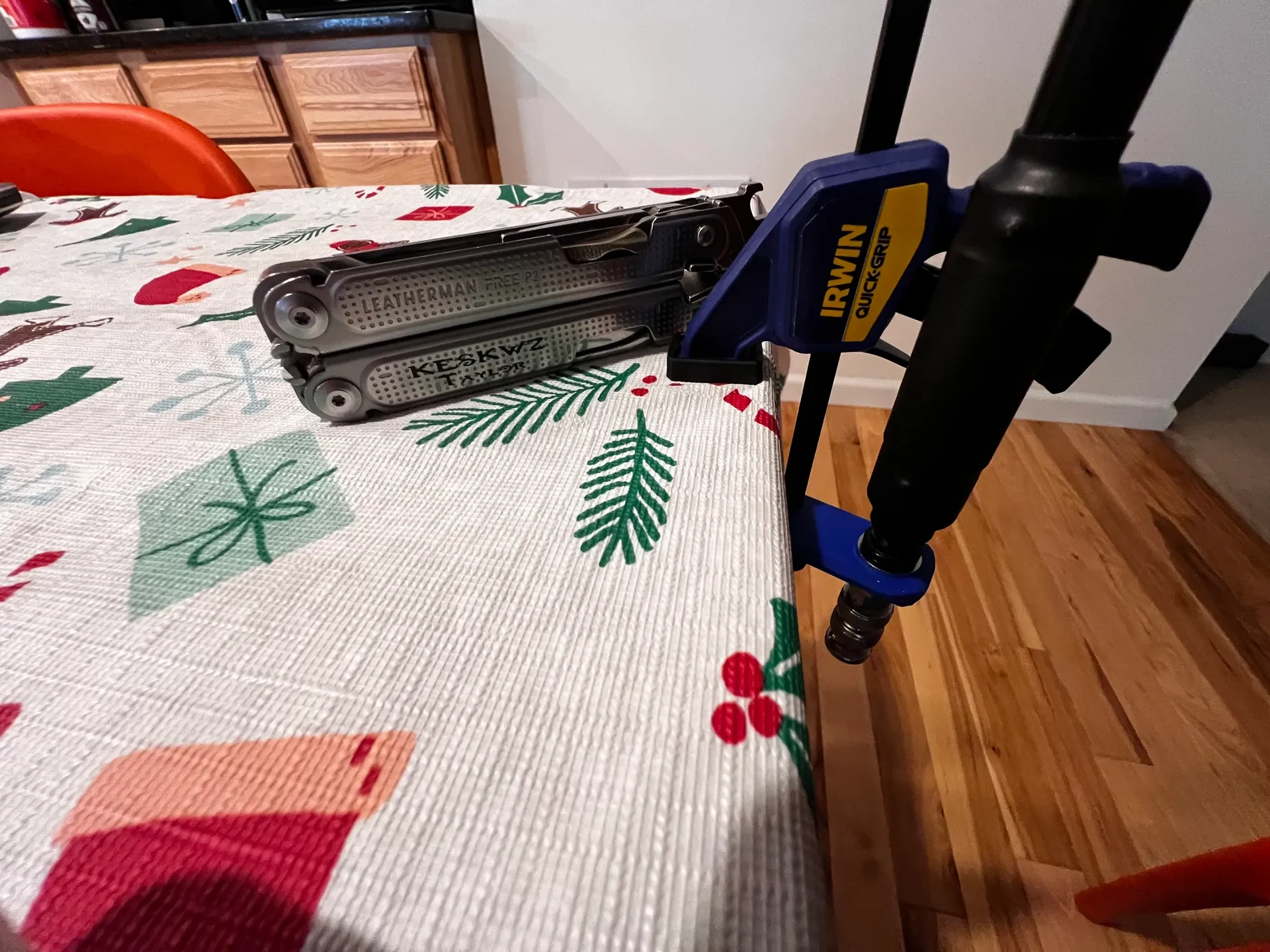

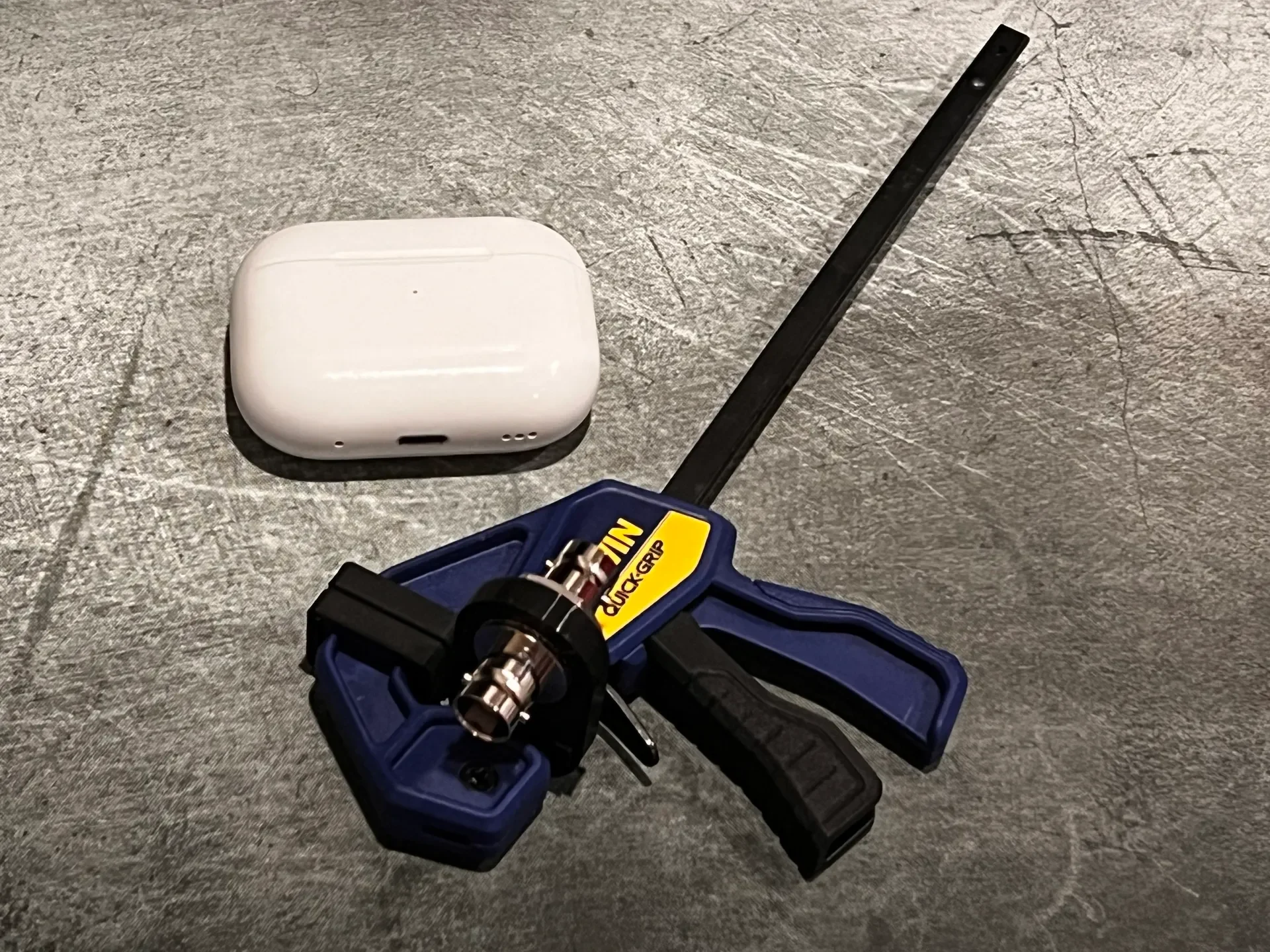

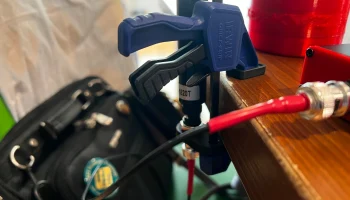

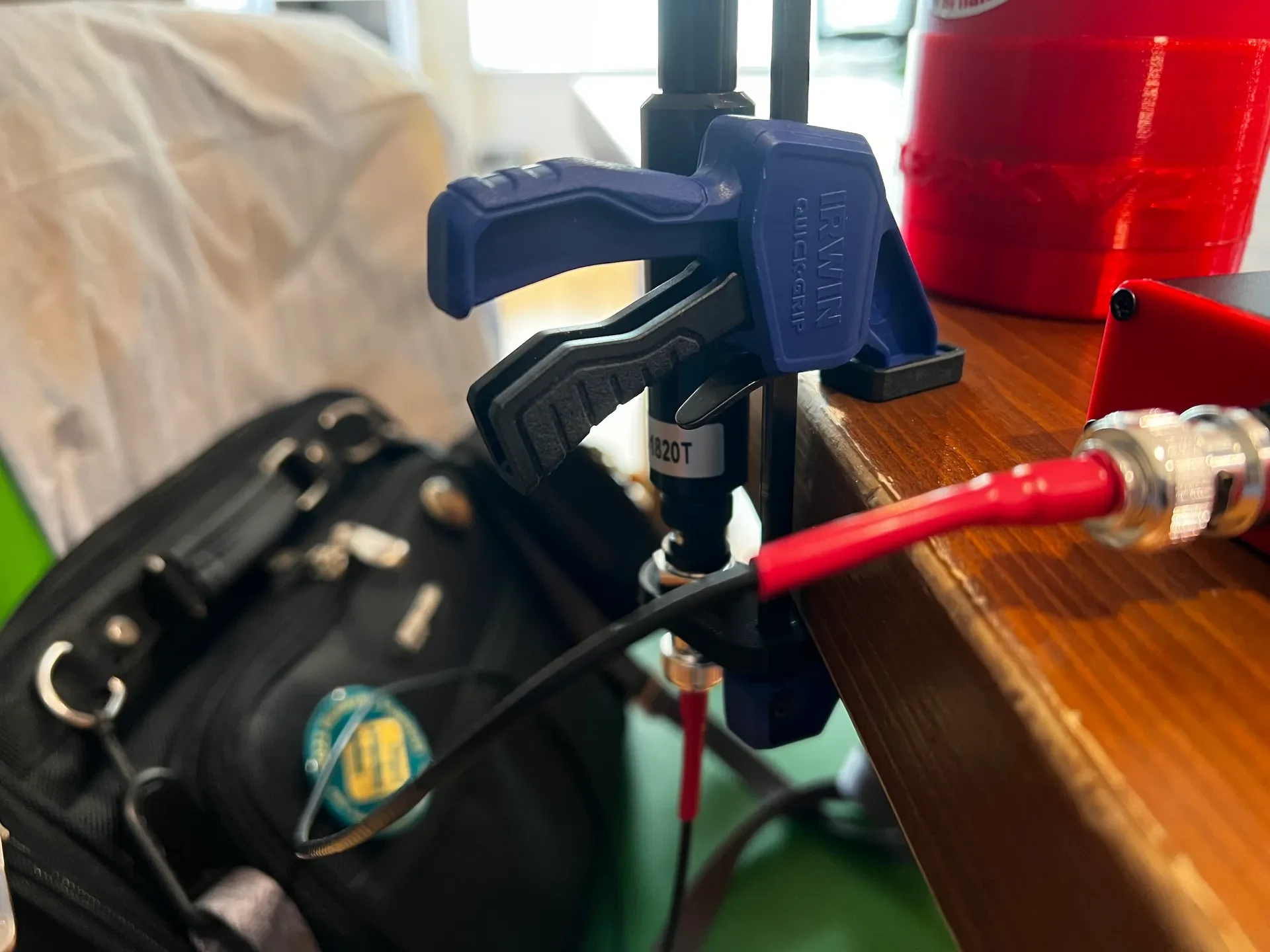

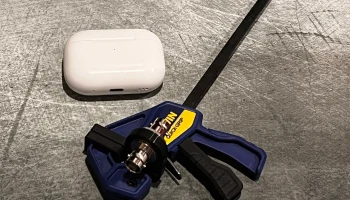

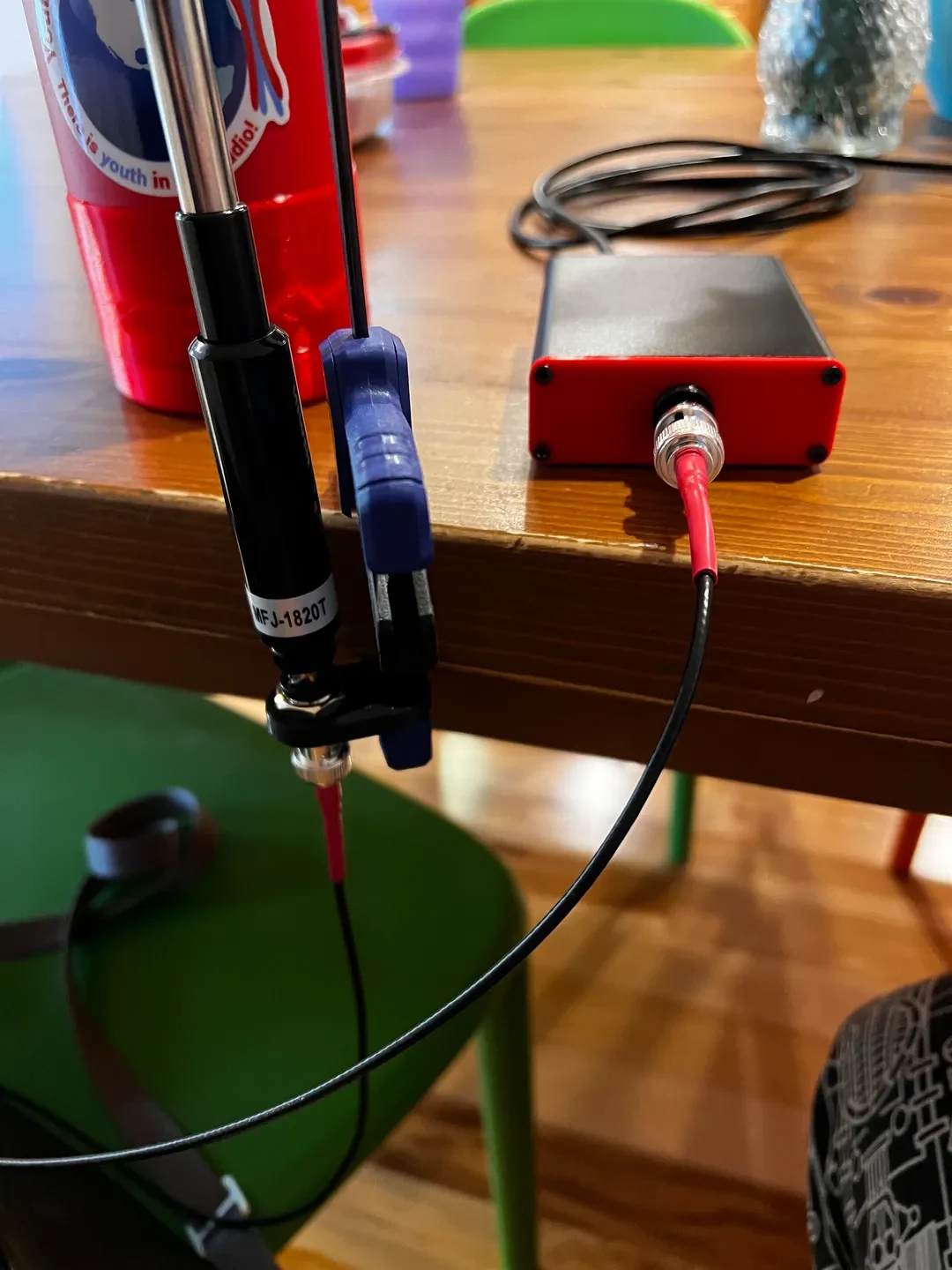

Чтобы прикрепить, отвинтите половину зажима напротив ручки и наденьте на металлическую планку. Это потребует некоторых усилий, но плотное прилегание помогает антенне не раскачиваться. Затем прикрутите адаптер BNC, прикрепите короткую коаксиальную перемычку и зажмите что-нибудь твердое, плоское и горизонтальное (стол, стол, скамейка и т. д.).
Я попытался сделать его ориентированным на крепление к вертикальным точкам крепления, например к ножкам стола, но зажим имеет тенденцию вращаться, поэтому я пока не удовлетворен результатами.
Сделано для самых маленьких зажимов Quick-Grip марки Irwin. Я заметил, что Dewalt также производит аналогичный зажим, но я с ним не тестировал. Если попробуете и подойдет, дайте мне знать. Если нет, все равно дайте мне знать. Не похоже, что они делают один и тот же размер, но скорректировать размеры не составит труда.
Обновление: V7 — это редизайн. Он немного длиннее, и мне его легче модифицировать в будущем, т. е. сейчас есть версия с углом 30 градусов, чтобы антенну можно было разместить дальше от зажатой поверхности. Включен файл .slvs, если вы хотите изменить.
